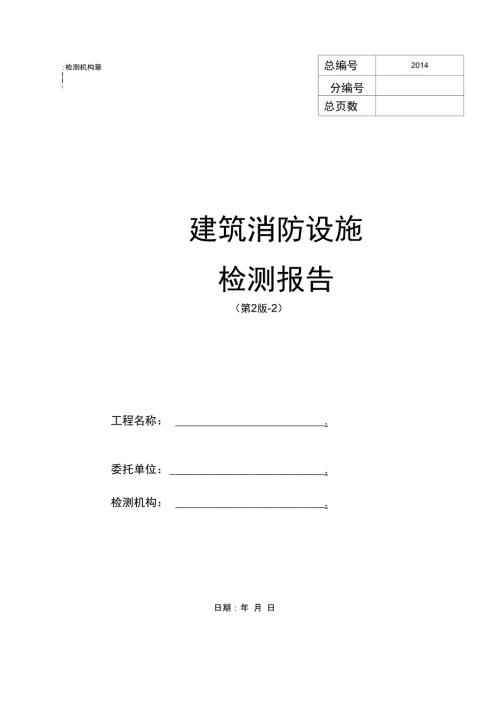

1、检测机构章IIII总编号2014分编号总页数建筑消防设施检测报告（第2版-2）工程名称： .委托单位：.检测机构： .日期：年 月 日检测机构声明1、 本检测机构经批准具备 、检测能力，在许可范围内从事检测工作并出具公正数据；2、本报告无本机构章、检测专用章或公章无效；3、未经本机构书面批准，部分复印检测报告无效；4、本报告无检测人、报告审核人、批准人签名无效；5、本报告涂改无效；6、对本报告若有异议，请收到报告后于十五日内向本机构提出。机构名称：机构地址：联系电话:基本情况工程名称建筑高度m检测地点建筑层数建设单位建筑面积2 m设计单位建筑类别施工单位使用性质监理单位检测类别联系人联系电话
2、检测日期序 号消防设施设计 安装委托 检测序 号检 测 依 据1消防供配电设施1建筑消防设施检测技术规程503-20042火灾自动报警及联 动控制系统2建筑设计防火规范50016-20063高层民用建筑设计防火规范（2005年版）50045-19953自动喷水灭火系统4火灾自动报警系统设计规范50116-20134消火栓给水系统5火灾自动报警系统施工验收规范50166-20075防排烟系统6自动喷水灭火系统设计规范（2005年版）50084-20016气体灭火系统7自动喷水灭火系统施工及验收规范50261-20057水喷雾火火系统8固定消防炮灭火系统设计规范50338-20038泡沫灭火系统9
3、水喷雾灭火系统设计规范50219 - 19959火灾应急照明及疏 散指示10气体灭火系统设计规范50370-200511气体灭火系统施工及验收规范50263-200710火灾应急广播及警 报装置12二氧化碳灭火系统设计规范（2010年局部修 订）50193-199313泡沫灭火系统设计规范50151-201011消防通讯14泡沫灭火系统施工及验收规范50281-200612防火分隔15人民防空工程设计防火规范50098-200913消防电梯16汽车库、修车库、停车场设计防火规范50067-199717建筑工程消防验收规范33/1067 201318检测范围检测人员检 测 设 备感烟探测器试验装
4、置照度计温度计感温探测器试验装置声级计湿度计消火栓系统试水检测装置:微压计1风速仪水喷淋系统试水检测装置万用表秒表垂直度测定仪坡度计流里计卷尺（50m）卷尺（5m）检测结论及重要事项说明：受（委托单位）的委托，本公司依据国家法律法规、现行消防技术标准（见本报告第1页“检测依据”）的相关条款，于 年 月曰至 年 月曰，对（工程名称） 的（消防供配电设施、 火灾自动报警及联动控制系统、自动喷水灭火系统、消火栓给水系统、防排烟系统、气体火火系统、水喷雾火火系统、泡沫火火系统、火灾事故照明及疏散指示标志、火灾应急广播及警报装置、消防通讯、防火分隔、消防电梯等肖防设施进行了检查测试。经检测，结果如下：主
5、控项目：共检测项，其中合格项，不合格项；一般项目：共检测项，其中合格项，不合格项。以下空白备注：/检测人审核人批准人检测专用章年 月日以下空白消防供配电设施检测概述主控项目共检测项，其中合格项，不合格项。一般项目共检测项，其中合格项，不合格项。序号检测项目技术要求检测结果结论1消防配电1.消防用电设备应米用专用的供电回路。2.消防控制室、消防水泵房、防烟与排烟风机房的消防 用电设备及消防电梯等的供电，应在其配电线路的最末 一级配电箱处设置自动切换装置。3.消防配电设备、线路应有明显标志。4.消防用电设备的配电线路暗敷设时，宜采用金属管、 可挠（金属）电气导管或B1级以上的刚性塑料管保护，并应敷
6、设在不燃烧体的结构层内；线路明敷设时， 应采用金属管、可挠（金属）电气导管或金属封闭线槽 保护。矿物绝缘类不燃性电缆可明敷。5.火灾自动报警系统应设置交流电源和蓄电池备用电 源，交流电源应采用消防电源，备用电源可采用火灾报 警控制器和消防联动控制器自带的蓄电池电源或消防设 备应急电源。6.火灾自动报警系统主电源不应设置剩余电流动作保护 和过负荷保护装置。7.报警控制器的主电源应有明显的永久性标志，应直接 与消防电源连接，严禁使用插头，控制器与其外接备用 电源之间应直接连接。8.消防设备应急电源的控制功能和转换功能应符合要 求。2自备 发电机组1. 一类高层建筑自备发电设备，应设有自动启动装置，
7、 并能在30s内供电；二类高层自备发电机组当采用自动 启动有困难时，可采用手动启动装置。2.发电机仪表、指示灯及开关按钮等应完好，显示应正 常。3.机房通风设施运行正常。4.储油箱内的油量应能满足发电机运行3-8h的用量，油位显示应正常，燃油标号应正确。以下空白火灾自动报警及联动控制系统检测概述产品名称规格型号数量产品名称规格型号数量集中报警器感烟探测器区域报警器感温探测器联动控制器手动报警按钮楼层控制器红外探测器联动控制对象：主控项目共检测项，其中合格项，不合格项。一般项目共检测项，其中合格项，不合格项。火灾自动报警及联动控制系统序号检测项目技术要求检测结果结论1火灾探测 器1点型感烟探测器
8、在试验烟气作用下，输出火警信号，报警确认 灯亮，并在手动复位前予以保扌寸。2.线型光束感烟探测器当对射光束的减光值达到1.0 10时，应在30s内输出火警信号，并启动报警确认灯。3.线型感温探测器在试验热源作用下，应向火灾报警控制器输出 火警信号。4点型感温探测器在试验热源作用下，输出火警信号，启动报警 确认灯，并在手动复位前予以保持。5点型探测器在探测区域内每间至少一只，保护面积与半径符合 要求。6.底座安装应固定牢靠。7点型探测器在宽度w3m内走道易居中布置，间距w15m（烟”10m（温），距端墙w 7.5m（烟）/5.0m（温）。8点型探测器距墙壁、梁边及遮挡物0.5m。9点型探测器距空
9、调送风口最近边的水平距离1.5m。10.点型探测器距多孔送风顶棚孔口的水平距离0.5m。11点型探测器的确认灯应面向便于人员观察的主要入口方向。12.线型光束感烟火灾探测器的光束轴线至顶棚垂直距离0.3-1.0m，距地高度w 20mo13.线型光束感烟火灾探测器相邻两束红外光束水平距离w14m,到侧墙水平距离 0.5-7m，探测器的发射器和接收器之间的距离w 100m。火灾自动报警及联动控制系统序号检测项目技术要求检测结果结论14.线型感温火灾探测器在保护电缆、堆垛等类似保护对象时，应 采用接触式布置；在各种皮带输送装置上设置时，宜设置在装 置的过热点附近。15.敷设在顶棚下方的线型感温火灾探
10、测器距顶棚宜为0.1m，探测器的保护半径应符合点型感温火灾探测器的保护半径要求； 探测器至墙壁的距离宜为1m1.5m;2手动 报警按钮1.每个防火分区至少设置一个，应设在明显和便于操作的部位；防火分区内任一位置到手报按钮的距离w30m2.采用壁挂方式安装时底边距地宜，有明显标志。3.应安装牢固，不应倾斜。4.被触发时应输出火警信号，启动报警确认灯；应能手动复位。3消防 控制室1.附设在建筑物内时应设直通室外的安全出口。2.室内严禁与其无关的电气线路及管路穿过。4报警控制器设置1.设备安装牢固，操作维修距离符合规范要求：A:墙上安装时其靠近门轴的侧面距墙不应小于0.5m，正面操作距离不应小于1.
11、2m ；B：面盘前操作距离：单列时不应小于1.5m，双列时不应小于2m；面盘后维修距离不应小于1.0m。C:在值班人员经常工作的一面，设备面盘至墙的距离不应小于3m。D：设备面盘的排列长度大于4m时，其两端应设置宽度不小于1m的通道。2.配线规范，线号清晰。5报警控制 器功能1.有自检、消音、复位、故障报警、火警优先及报警记忆功能。2.有主备电源自动切换功能，并应分别显示主、备电源的状态。3.备用直流电源供电时应有断路故障报警、火灾优先、二次报警 功能。6火灾显示 盘1.能接受火灾报警信号，显示火灾报警部位。2.有消音、复位功能，应在3s内正确接受和显示火灾报警控制器发出的火灾信号。7对消火栓
12、 给水系统 控制功能1.联动控制方式，应将消火栓系统出水干管上设置的低压压力开 关、高位消防水箱出水管上设置的流量开关或报警阀压力开关等 信号作为触发信号，直接控制启动消火栓泵；当设置消火栓按钮 时，消火栓按钮的动作信号应作为报警信号及启动消火栓泵的联 动触发信号，由消防联动控制器联动控制消火栓泵的启动；火灾自动报警及联动控制系统序号检测项目技术要求检测结果结论2.手动控制方式，消防联动控制器的手动控制盘应直接手动控制 消火栓泵的启动、停止；3.消火栓泵的动作信号应反馈至消防联动控制器。8对自动喷 水灭火系 统控制功能1.联动控制方式，应由湿式报警阀压力开关的动作信号作为触发 信号，直接控制启
13、动喷淋消防泵；2.手动控制方式，消防联动控制器的手动控制盘应能直接手动控 制喷淋消防泵的启动、停止；3.水流指示器、信号阀、压力开关、喷淋消防泵的启动和停止的 动作信号应反馈至消防联动控制器。9控制设备 对气体灭火系统 的控制功 能1.在防护区域内设有手动与自动控制转换装置的系统，其手动或 自动控制方式的工作状态应在防护区内、外的手动、自动控制状 态显示装置上显示，该状态信号应反馈至消防联动控制器。2.气体灭火控制器在接收到满足联动逻辑关系的首个联动触发信 号后，应启动设置在该防护区内的火灾声光警报器。3.在接收到第二个联动触发信号后，应发岀联动控制信号，联动控制信号应包括下列内容：1）关闭防
14、护区域的送、排风机及送排风阀门；2）停止通风和空气调节系统及关闭设置在该防护区域的电动防火 阀；3）联动控制防护区域开口封闭装置的启动，包括关闭防护区域的 门、窗；4） 启动气体灭火装置，气体灭火控制器，可设定不大于30s的 延迟喷射时间；4.启动气体灭火装置的冋时，应启动设置在防护区入口处表示气 体喷洒的火灾声光警报器；组合分配系统应首先开启相应防护区 域的选择阀，然后启动气体灭火装置；5、气体灭火装置启动及喷放各阶段的联动控制及系统的反馈信 号，应反馈至消防联动控制器。10对常开 防火门的 控制功能1.应由常开防火门所在防火分区内的两只独立的火灾探测器或一只火 灾探测器与一只手动火灾报警按
15、钮的报警信号，作为常开防火门关闭 的联动触发信号，联动触发信号应由火灾报警控制器或消防联动控制 器发岀，并应由消防联动控制器或防火门监控器联动控制防火门关 闭；2.疏散通道上各防火门的开启、关闭及故障状态信号应反馈至防火门 监控器。11对防火卷 帘的控制 功能1.疏散通道上设置的防火卷帘：在防火分区内任两只独立的感烟火灾 探测器或任一只专门用于联动防火卷帘的感烟火灾探测器的报警信号 应联动控制防火卷帘下降至距楼板面1.8m处；任一只专门用于联动防火卷帘的感温火灾探测器的报警信号应联动控制防火卷帘下降到楼 板面；火灾自动报警及联动控制系统序号检测项目技术要求检测结果结论2.非疏散通道上设置的防火
16、卷帘：由防火卷帘所在防火分区内任两只 独立的火灾探测器的报警信号作为防火卷帘下降的联动触发信号，并 应联动控制防火卷帘直接下降到楼板面；3.防火卷帘下降至距楼板面1.8m处、下降到楼板面的动作信号和防火卷帘控制器直接连接的感烟、感温火灾探测器的报警信号，应反馈 至消防联动控制器。12火灾报警 对防排烟 设施控制 功能1.同一防烟分区内的两只独立的火灾探测器的报警信号，作为排 烟口、排烟窗或排烟阀开启的联动触发信号后，应由消防联动控制器联动控制同一防烟分区排烟口、排烟窗或排烟阀的开启，同时停 止该防烟分区的空气调节系统；2.米用排烟口、排烟窗或排烟阀开启的动作信号作为排烟风机启动的 联动触发信号
17、并应由消防联动控制器联动控制排烟风机的启动；3.加压送风口所在防火分区内的两只独立的火灾探测器或一只火 灾探测器与一只手动火灾报警按钮的报警信号，作为送风口开启 和加压送风机启动的联动触发信号后，由消防联动控制器联动控制相关层前室等需要加压送风场所的加压送风口开启和加压送风机启 动；4.由消防联动控制器联动控制电动挡烟垂壁的降落。13火灾确认 后联动控 制功能1.在确认火灾后启动建筑内的所有火灾声光警报器，消防应急广 播系统应同时向全楼进行广播。2.当确认火灾后，由发生火灾的报警区域开始，顺序启动全楼疏 散通道的消防应急照明和疏散指示系统，系统全部投入应急状态 的启动时间不应大于 5s。3.
18、切断火灾区域及相关区域的非消防电源，由发生火灾的报警区域开 始，顺序启动全楼疏散通道的消防应急照明和疏散指示系统。4.强制所有电梯停于首层或电梯转换层，电梯运行状态信息和停于 首层或转换层的反馈信号，应传送给消防控制室显示。以下空白消火栓给水系统检测概述产品名称规格型号数量产品名称规格型号数量室内消火栓消防水泵室外消火栓稳压泵直接启泵按钮气压水罐水泵结合器消防炮主控项目共检测项，其中合格项，不合格项。一般项目共检测项，其中合格项，不合格项。消火栓给水系统序号检测项目技术要求检测结果结论1消防水源1.消防用水可由给水管网、消防水池或天然水源供给。2.应保证用水的可靠性，有补水措施。3.消防水池有
19、效容量m 3,其中消火栓用水m 3。4.消防水箱有效容量m 。5.合用水池或水箱有确保消防用水措施。2水泵性能1.主泵流量m，扬程m。2.消防水泵应设置备用泵，其工作能力不应小于最大一台 消防工作泵。3水泵房1.消防水泵房的出口应直通室外或靠近安全出口。2.消防水泵房应有不少于2条的出水管直接与环状消防给水管网连接，当其中一条出水管关闭时，其余出水管应 仍能通过全部用水量。3.消防水泵出水管上应设置试验和检查用的压力表和65的放水阀门。4.当存在超压可能时，出水管上应设置防超压设施。5.消防水泵应与动力机械直接连接。6.消防水泵应保证在火警后30s内启动，7.控制柜按钮、指示灯及仪表应正常，应
20、能按钮启停每台 水泵。8.消防控制室内的消防联动控制器的手动控制盘，应能直 接手动控制消火栓泵的启动、停止。9.主泵不能正常运行时，应自动切换启动备用泵。10.消防水泵应采用自灌式吸水，一组消防水泵的吸水管不 应少于两条，并应在吸水管上设置检修阀门。4稳压系统1.消防水箱的设置高度不能满足最不利点消火栓静压要求 时,需设置增压设施的，应设置增压泵。2.增（稳）压泵启停运行应正常，启泵与停泵压力符合设定 值，压力表显示应正常，当消防主泵启动时，泵应停止运消火栓给水系统序号检测项目技术要求检测结果结论行。5水泵接合 器1.数量按每只流量10-15L计算确定，竖向分区供水时应分 设。2.应安装在便于
21、消防车接近的人行道或非机动车行驶地 段，距室外消火栓或消防水池宜为15-40m。3.设置地点应设置相应的永久性固定标志。4.宜米用地上式，地下式时应有明显标志。6室外消火 栓1.室外消火栓的数量按其保护半径和室外消防用水量计算 确定，每个消火栓的用水量应按为10-15L计算。2.应沿道路设置，间距w 120m。3.消火栓距路边不应大于2.0m，距房屋外墙不宜小于5.0m。4.宜米用地上式，应有 1个150或100和2个65的栓口。5.地下式时应有明显标志，应有100和65的栓口各1个。7室内消火 栓1.应设在位置明显且易于操作的部位，有明显标志。2.消防电梯间前室应设消火栓。3.设有室内消火栓
22、的建筑平屋顶，宜设试验和检查用消火 栓（高层带压力表）。4.同一建筑应采用统一规格的消火栓、水枪、水带，栓口 直径应为65，水带长w 25m水枪喷嘴口径19。5.消火栓箱组件应齐全，箱门应开关灵活，开度应符合要 求。6.栓口离地面或操作基面咼度宜为1.1m，其出水方向宜向下或与设置消火栓的墙面成90 角；栓口与消火栓箱内边缘的距离不应影响消防水带的连接。7.消火栓间距w 30m/50m,布置应保证冋层任何部位有两支 水枪的充实水柱同时到达。8.充实水柱长度7m10m13m9.栓口静水压w 1.0，大于时应采取分区给水。10.栓口出水压0.5时应采取减压措施。11.高层建筑最不利点静水压。8消防
23、炮1.控制阀应启闭灵活；回转与仰俯操作应灵活，操作角度 应符合设定值，定位机构应可靠。2.室内消防炮的布置数量不应少于两门，其布置高度应保 证消防炮的射流不受上部建筑构件的影响，并应能使两 门水炮的水射流同时到达被保护区域的任一部位。3.室外消防炮的布置应能使消防炮的射流完全覆盖被保护 场所及被保护物，且应满足灭火强度及冷却强度的要消火栓给水系统序号检测项目技术要求检测结果结论求。4.触发启泵按钮时消防水泵应启动，出水压力应符合设计 要求。9管网1.室外消防给水管网应布置成环状。2.向环状管网输水的进水管不应少于2条。3.室外消防给水管道的直径100。4.与自动喷水灭火系统合用消防泵时应在报警
24、阀前分开设 置。5.消防竖管直径100,并应有法兰。6阀门应保持常开并应有明显的启闭标志或信号。10启泵按钮1临时咼压每个消火栓处应设直接启泵按钮，并应有保护 设施。2.被触发时， 应直接启动消防泵，同时确认灯显示。以下空白自动喷水灭火系统检测概述产品名称规格型号数量产品名称规格型号数量喷头喷淋泵水流指示器稳压泵报警阀气压水罐雨淋阀水泵结合器压力开关末端试水装置主控项目共检测项，其中合格项,不合格项。一般项目共检测项，其中合格项,不合格项。自动喷水灭火系统序号检测项目技术要求检测结果结论1消防水源1.消防用水可由给水管网、消防水池或天然水源供给。2.应保证用水的可靠性，有补水措施。3.消防水池
25、有效容量m 3,其中自动喷水灭火系统用水m 3。4.消防水箱有效容量 6 m 3 /12 m 3 /18 m 3。5.合用水池或水箱有确保消防用水措施。2水泵性能1.主泵流量m，扬程m。2.消防水泵应设置备用泵，其工作能力不应小于最大一台 消防工作泵。3水泵房1.消防水泵房的出口应直通室外或靠近安全出口。2.消防水泵房应有不少于2条的出水管直接与环状消防给水管网连接，当其中一条出水管关闭时，其余出水管应 仍能通过全部用水量。3.消防水泵出水管上应设置试验和检查用的压力表和65的放水阀门。4.当存在超压可能时，出水管上应设置防超压设施。5.消防水泵应与动力机械直接连接。6.启动消防水泵时，水泵应
26、在 30s内投入正常运行。7.控制柜按钮、指示灯及仪表应正常，应能按钮启停每台水 泵。8.消防联动控制器的手动控制盘应直接手动控制喷淋消防泵 的启动、停止。9.主泵不能正常运行时，应自动切换启动备用泵。自动喷水灭火系统序号检测项目技术要求检测结果结论10.消防水泵应米用自灌式引水或其它可靠的引水措施11. 一组消防水泵的吸水管不应少于两条，并应在吸水管上 设控制阀（用蝶阀时应有可靠锁定装置 ）。4稳压系统1.不设高位消防水箱的建筑，应设气压供水设备，其有效 水容积应按系统最不利处4只喷头在最低工作压力下的10用水量。2.增（稳）压泵启停运行应正常，启泵与停泵压力符合设 定值，压力表显示应正常。
27、5水泵接合 器1.数量按每只流量10-15L计算确定，竖向分区供水时应分 设。2.应安装在便于消防车接近的人行道或非机动车行驶地 段，距室外消火栓或消防水池宜为15-40m=3.设置处应有相应的永久性固定标志，并有分区标志。4.宜米用地上式，地下式时应有明显标志。6报警阀组1.应有注明系统名称和保护区域的标志，压力表显示符合设 定值。2.应设在安全及易于操作的地点，距地咼宜1.2m。3.安装报警阀组的室内地面应有排水设施。4.压力表、排水管和试验阀应安装在报警阀上便于观察或 操作位置。5.压力开关竖直安装在通往水力警铃的管道上。6.连接报警阀进出口的控制阀应采用信号阀。当不采用信号 阀时，控制
28、阀应设锁定阀位的锁具。7.湿式和预作用系统一个报警阀组控制的喷头数宜W800只。8.报警阀和控制阀的操作机构应动作灵活、无卡涩现象。9.组件应灵敏可靠，压力开关动作应向消控设备反馈信号。10.雨淋阀组的电磁阀启闭及反馈信号灵敏可靠。7水力警铃1.应设在公共通道或值班室附近外墙上，应有检修、测试用 阀门。2.距警铃3m处警铃声强70。8水流指示 器1.每个防火分区、每个楼层均应设置。2.应使电器兀件竖直安装在水平管道上侧，动作方向与水流 一致。3.入口前设控制阀时应采用信号阀。4.水流指示器的启动与复位应灵敏可靠，并冋时反馈信 号。9末端试水 装置及 试水阀1.每个报警阀组控制的最不利点喷头处，
29、应设末端试水装 置，其他防火分区、楼层均应设直径为25的试水阀。2.试水装置和试水阀应便于操作 ，且应有足够排水能力的排 水设施。3.试水装置应由试水阀、压力表及试水接头组成。4.试水装置的出水应采取孔口出流方式排入排水管。10系统管网1.报警阀后的管路上不应安装其它用水设施。2.管径100mm的管道应分段用法二或沟槽式连接。3.短立管及末端试水装置的连接管管径应25。自动喷水灭火系统序号检测项目技术要求检测结果结论4.水箱出水管应设止回阀，并与报警阀前管道连接，80/100。5.每根配水支管控制喷头w 8/6只。6.配水管道的工作压力应w1.2。7.开启末端试水装置后，出水压力不应低于0.0
30、5。8.配水干管、配水管应做红色或红色环圈标志。11喷头1.喷头型号、规格、使用场所应符合设计要求。2.冋一隔间内应米用相冋热敏性能一致的喷头。3.标准喷头最大间距 4.5/4.0/3.6/3.0m4.标准喷头与端墙最大间距2.2/1.8/1.7/1.5m。5.边墙型最大间距和单排保护跨度为3.6/3.0m 溅水盘距顶板10-15，距背墙5-10。6.除吊顶型喷头及吊顶下安装的喷头外，直立型、下垂型标 准喷头的溅水盘与顶板间距 7.5-15。7.在梁或其它障碍物底面下方安装时其溅水盘与顶板等间 距应满足规范要求。8.在梁或宽度v 1.2m的通风管道、排管、桥架等腹面上方安 装时其溅水盘与腹面间
31、距应满足规范要求。9.当梁、通风管道、排管、桥架宽度宽度1.2m时，增设的喷头应安装在其腹面以下部位。10.管道支架、吊架与喷头之间的距离不宜小于300; 与末端喷头之间的距离不宜大于750。11.装设通透性吊顶的场所应布置在顶板下。12.顶板或吊顶为斜面时应垂直斜面安装。12模拟灭火 功能试验1.湿式系统：在末端试水装置处放水，报警阀应及时启动； 带延迟器的水力警铃应在590s内发出报警铃声，不带延迟器的水力警铃应在15s内发出报警铃声；水流指示器、压力开关报警，消防水泵启动，消控室有三者信号显 示。2.预作用、雨淋和自动控制的水幕系统：模拟火灾报警信 号，报警主机应发出声光报警信号并启动自
32、动喷水灭火系 统。3.采用传动管启动的雨淋和水幕系统：启动1只喷头或打开手动试水阀或电磁阀时，雨淋阀动作，压力开关报警，消 防水泵启动，消控室有信号显示。以下空白自动喷水灭火系统（局部应用系统）检测概述产品名称规格型号数量产品名称规格型号数量喷头喷淋泵水流指示器增压泵报警阀末端试水装压力开关水泵按合器主控项目共检测项，其中合格项，不合格项。一般项目共检测项，其中合格项，不合格项。自动喷水灭火系统（局部应用系统）序号检测项目技术要求检测结果结论1适用范围室内净空w 8m的民用建筑，且保护区域总建筑面积W21000m的湿式系统。2系统供水1.市政管网水压满足系统用水时，可直接供水；水压不足时 可由
33、消防加压泵直接从市政管网吸水。2.当室内消火栓水量能满足系统用水量时，可与消火栓系统 合用管网。3.应保证用水的可靠性，有补水措施。3加压系统组件完整、安装正确、功能正常。4报警阀组1.宜设在安全及易于操作的地点，距地咼宜1.2m。2.安装报警阀组的室内地面应有排水设施。3.控制阀应采用信号阀或配置能锁定阀位的锁具。4.标准喷头w 20只或115喷头w 12只时可不设。5.报警阀和控制阀的操作机构应动作灵活、无卡涩现象。6.组件应灵敏可靠，压力开关动作应向消控设备反馈信号。5水力警铃1.铃锤应转动灵活、无阻滞现象，无渗漏水现象。2.与报警阀连接管道的管径应为20。3.距警铃3m处警铃声强70。
34、6水流指示器1.应使电器兀件竖直安装在水平管道上侧，动作方向与水流一致。2.入口前设控制阀时应采用信号阀。3.水流指示器的启动与复位应灵敏可靠，并冋时反馈信号。7末端试水 装置1.设在每个报警阀组控制的最不利点喷头处，由25试水阀、压力表和试水接头组成。2.应便于操作，且应有足够排水能力的排水设施。3.试水装置的出水应采取孔口出流方式排入排水管。自动喷水灭火系统（局部应用系统）序号检测项目技术要求检测结果结论8喷头21.应采用快速响应喷头，喷水强度6L? m。2.保护区域内的房间和走道均应布置喷头。3.采用80的快速响应喷头时，应符合中危险级1级场所的有关规定。4.采用115的快速响应喷头时，
35、喷头布置取大间距.正方形 4.4m/矩阵w 4.6m;喷头至墙w 2.2m。9系统管网1.报警阀后的管路上不应安装其它用水设施。2.短立管及末端试水装置的连接管管径应25。3.配水管道的工作压力应w1.2。4.开启末端试水装置后，出水压力不应低于0.05。5.配水干管、配水管应做红色或红色环圈标志。10系统控制 功能1.报警控制装置应具有显示水流指示器、压力开关及水泵、 信号阀等组件状态和输出启动水泵控制信号的功能。2.未设报警阀组或采用加压泵直接从市政供水管吸水的系 统，应采取压力开关联动消防水泵。3.未设报警阀组的系统可采用电动警铃报警。以下空白水喷雾火火系统检测概述产品名称规格型号数量产
36、品名称规格型号数量水雾喷头水雾泵雨淋阀稳压泵报警控制器气压水罐火灾探测器水泵结合器主控项目共检测项，其中合格项，不合格项。一般项目共检测项，其中合格项，不合格项。水喷雾火火系统序号检测项目技术要求检测结果结论1消防水源1.消防用水可由消防给水管网、消防水池或天然水源供 给，并应确保用水量。2.取水设施应采取防止被杂物堵塞的措施，严寒和寒冷地 区水喷雾灭火系统的给水设施应采取防冻措施。3.消防水池有效容积m，其中水喷雾用水量m。4.消防水箱有效容量6 m 3 /12 m 3 /18 m 3。5.合用水池或水箱有确保消防用水措施。2消防水泵1.主泵流量m3，扬程m。2.按1运1备或2运1备设置备用
37、泵，备泵工作能力不小 于最大工作泵的工作能力。3.水泵应采用自灌式引水或其它可靠的引水措施。4.每组水泵吸水管应不小于 2根。5.吸水管上应设控制阀（用蝶阀时应有可靠锁定装置）。6.出水管上应安装止回阀、压力表、放水阀、泄压阀和排 水管。7.消防水泵及其控制柜应有注明系统名称和编号的标志rF.rrt牌。8.控制柜按钮、指示灯及仪表应正常，应能按钮启停每台 水泵。9.主泵不能正常运行时，应自动切换启动备用泵。水喷雾火火系统序号检测项目技术要求检测结果结论3给水管道1.给水管道上应设泄水阀、排污口；雨淋阀后不应设其他 用水设施。2.雨淋阀前应设过滤器，当水雾喷头无滤网时，雨淋阀后 亦应设过滤器；过
38、滤器滤网应采用耐腐蚀材料且孔径为 4.0-4.7 目。3.过滤器后的管道采用内外涂锌管道，且宜采用丝扣连 接。4雨淋阀组1.接通或关断系统的供水。2.接收电信号可电动开启雨淋阀；接收传动管信号可液动 或气动开启雨淋阀。3.具有手动应急操作阀。4.显示雨淋阀启、闭状态。5.驱动水力警铃。6.监测供水压力。7.电磁阀前应设过滤器。8.应设在环境温度 4C,有排水设施的室内，安装位置 宜在靠近保护对象并便于操作的地点。9.距水力警铃3m远处声强70。5水雾喷头1.喷头布置应使水雾直接喷射和覆盖保护对象。2.水雾喷头选型正确：(1)扑救电气火灾选用离心雾化 型；(2)腐蚀性环境选用防腐型；(3)粉尘场
39、所应有防尘 罩。3.喷头与保护对象之间的距离不得大于其有效射程。4.喷头的平面布置方式可为矩形或菱形。5.保护油 浸式电力 变压器时(1)布置在变压器周围，不宜在其顶部；(2)不直接喷向咼压套管；(3)油枕、冷却器、集油坑应设喷头保护。6.保护可燃气体和甲、乙、丙类液体储罐时与储罐外壁间距w 0.7m。7.保 护 球(1)喷头的喷口面向球心。(2)水雾锥沿纬线方向相交，经线方向相接。(3)V罐1000m3时，水雾锥纬线应相交，经线宜相 接，赤道以上环管间距w3.6m。水喷雾火火系统序号检测项目技术要求检测结果结论罐 时(4)无防护层球罐的钢支柱及液位计、阀门等处应有 喷头保护。8保护电缆时，喷雾完全包围电缆。9保护输送
