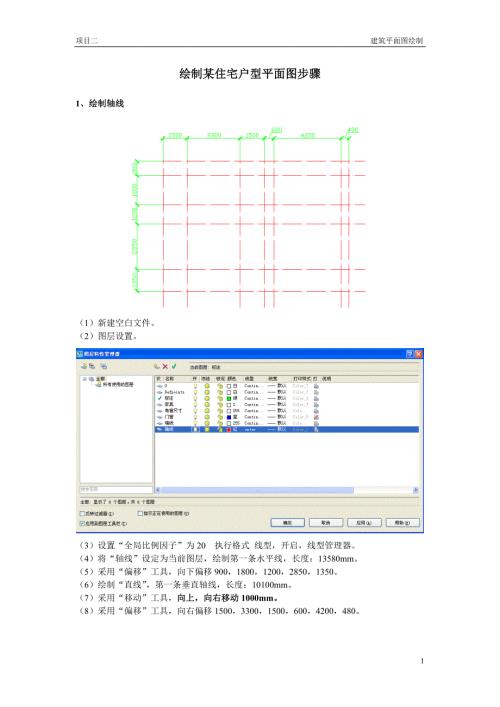

1、项目二 建筑平面图绘制绘制某住宅户型平面图步骤1、绘制轴线（1）新建空白文件。（2）图层设置。（3）设置“全局比例因子”为20 执行格式 线型，开启，线型管理器。（4）将“轴线”设定为当前图层，绘制第一条水平线，长度：13580mm。（5）采用“偏移”工具，向下偏移900，1800，1200，2850，1350。（6）绘制“直线”，第一条垂直轴线，长度：10100mm。（7）采用“移动”工具，向上，向右移动1000mm。（8）采用“偏移”工具，向右偏移1500，3300，1500，600，4200，480。2、绘制墙体（1）多线样式：新建240墙多线样式，120墙多线样式，将“240墙”设置为
2、当前多线样式。（2）绘制240外墙线，对正类型为“无”。（3）绘制240内墙线，对正类型为“无”。（4）将“120墙”设置为当前多线样式，对正类型为“上”。（5）编辑修剪所有的墙线，选择 修剪方式。3、绘制门窗（1）分解多线墙体，以便修剪门洞与门窗。（2）使用“偏移”“修剪”工具绘制出平面图中的门与窗位置，并将轴线隐藏。（3）将“门窗”设置为当前图层。使用“矩形”和“圆弧”工具，绘制单扇门平面图：（4）使用“矩形”工具，240x660绘制窗户平面轮廓图，再将其分解，向内偏移80。（5）执行复制命令，采用“拉伸”命令，向下拉伸840，制作1500的窗平面。（6）将门、窗制作成内部块，执行移动、旋
3、转、镜像进行调整。（7）绘制飘窗：采用“多段线”绘制轮廓线，向外“偏移”40，80。（8）绘制客厅凸窗：采用“多段线”绘制内轮廓线，向外“偏移”90，60，90。（9）执行“直线”命令，捕捉右侧外轮廓与外墙线的交点向内轮廓绘制垂线，制作窗框。4、布置家具（1）将“家具”设置为当前图层。（2）将“家具.dwg”做成外部块，利用设计中心，插入到当前场中。利用“移动”工具，将家具分别放入到场景中。（3）补画厨房墙体。（4）制作厨房推拉门。（5）绘制橱柜轮廓线。（6）将洗菜盆、炉具、冰箱放到预留位置。（7）将餐桌放到餐厅区域。5、标注尺寸（1）设置“标注样式”：箭头设置，全局比例：100（2）标注第一级尺寸。（3）标注第二级尺寸。（4）标注第三级尺寸，最后隐藏轴线。8
