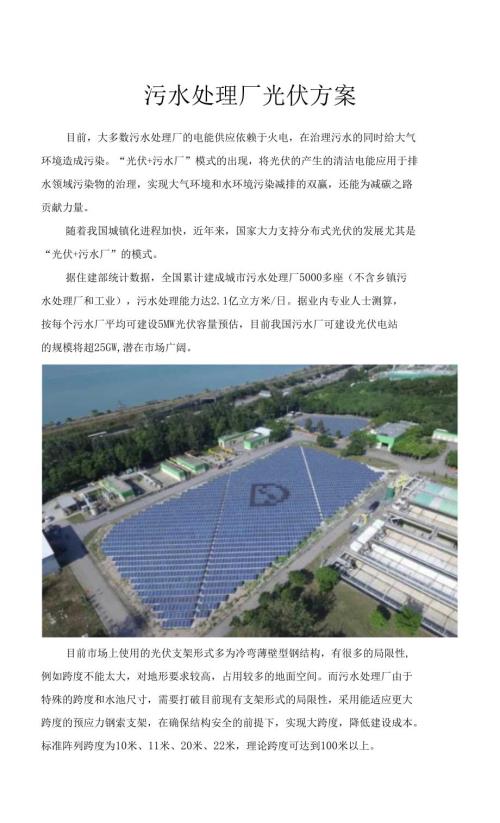

1、污水处理厂光伏方案目前，大多数污水处理厂的电能供应依赖于火电，在治理污水的同时给大气环境造成污染。“光伏+污水厂”模式的出现，将光伏的产生的清洁电能应用于排水领域污染物的治理，实现大气环境和水环境污染减排的双赢，还能为减碳之路贡献力量。随着我国城镇化进程加快，近年来，国家大力支持分布式光伏的发展尤其是“光伏+污水厂”的模式。据住建部统计数据，全国累计建成城市污水处理厂5000多座（不含乡镇污水处理厂和工业），污水处理能力达2.1亿立方米/日。据业内专业人士测算，按每个污水厂平均可建设5MW光伏容量预估，目前我国污水厂可建设光伏电站的规模将超25GW,潜在市场广阔。目前市场上使用的光伏支架形式多
2、为冷弯薄壁型钢结构，有很多的局限性,例如跨度不能太大，对地形要求较高，占用较多的地面空间。而污水处理厂由于特殊的跨度和水池尺寸，需要打破目前现有支架形式的局限性，采用能适应更大跨度的预应力钢索支架，在确保结构安全的前提下，实现大跨度，降低建设成本。标准阵列跨度为10米、11米、20米、22米，理论跨度可达到100米以上。本项目涉及污水处理厂特点包括跨度大、施工难度高可采用大跨度鱼腹式柔性支架。项目卫星地图项目现场照片鱼腹式索结构实际应用案例方案介绍：1. 基础由于上部结构有施加预应力，因此基础必须稳定可靠，我们的方案是采用混凝土基础，露出地面部分为条形基础结构形式，在条基的两端，分别设置两根灌
3、注桩进入地面，确保在较大预应力的情况下，基础能满足长期稳定使用的功能。本系统的基础数量比传统形式支架基础有很大的减少。2. 钢架每个标准阵列只有两端有钢框架，采用截面较大的H型钢和通用钢型材,每个构件都经过力学分析，确保其结构安全性。钢架材料选用国标高强度钢材，表面热镀锌处理，满足结构强度和电站运行年限，施工时部分采用焊接工艺，部分采用螺栓连接，焊接处现场除焊渣后进行防腐处理。钢支架在施工时保证各个连接点的强度和精度。3. 钢索选用耐腐蚀的镀锌钢索（或不锈钢索），以适应各种复杂气候环境；钢索的预应力需要定期检测，以确保支架的整体安全性，如果钢索失去预应力，会导致组件颤动，影响发电量和组件安全。
4、钢索作为支撑光伏板的主要构件，必须要施加预应力，根据每个项目的气候条件、组件规格、地貌等因素，设计合理规格的钢索，计算出合理的预应力，通过专用张拉设备施加预应力，并用专用检测工具进行检验，确保每一根拉索都在设计要求的状态。如果预应力施加不足或者过我，都会造成支架的不安全。4. 后期维护工程竣工后，会根据项目情况，配置相应数量的张拉设备和钢索预应力检测设备，根据设计要求，定期或不定期进行预应力的检测，确保钢索在最佳受力状态。5、施工工艺及作业顺序（一）施工顺序施工前准备一安全技术交底一测量放线柔性支架安装 光伏专用电缆敷设一光伏组件安装逆变器及汇流箱安装 电缆敷设一箱变安装一A调试一 并网验收。
5、二）测量放线为了满足柔性支架结构的安装精度，又能满足工程的施工进度，测量仪器的选择和测量方案的可靠性至关重要。（1）检查、放线、标高设置（2）测量放线：对所需的的控制线进行测放。（3）采用GPS或北斗定位系统对桩位进行精准定位。（三）柔性支架安装施工1、悬索施工准备1. 1钢构件进场与验收1. 本工程钢构件均在制作厂制作成散件后，运输至现场进行拼装。2. 现场拼装成整体的构件，需通过验收后方可进入吊装工序。3. 按图纸和钢结构验收规范对构件的尺寸、构件的配套情况、损伤情况进行验收，验收检查合后，确认签字，作好检查记录。4. 型钢安装完后，设置施工用临时钢索；临时施工钢索必须保证整个施工过程能
6、够满足安全施工，随着施工进行临时钢索会随施工要求进行安装调整；在施工过程进行钢索使用磨损情况检查，损坏严重到涉及安全情况进行及时更换；临时钢索做出明显的临时钢索的标志。5. 拉索在工厂拼装完，整体吊装，然后逐步张紧；厂家拼装后在厂家试安装一组合格后出厂，拉锁安装单排定位后进行锁紧，达到设计要求后停止。1. 2拉索安装张紧满足设计要求后进行安装固定组件用钢索，固定组件钢索时按照图纸对组件钢索进行固定安装，全部锁定后进行下一步组件安装。组件安装必须保证组件稳固，不存在变形预应力等破坏组件的因素。组件间平行，没有三角及梯形缝隙等，锁件牢固吻合，挂通线安装。1.3光伏组件安装（1）按照图纸要求安装太阳
7、能组件、将其固定在悬索斜面上。（2）根据图纸要求确定光伏组件的位置，紧固螺栓，用卡尺控制电池板之间的间距。（3）组件调平：用两根线分别系在电池组件阵列的上下两端，并绷紧；以放线绳为基准调整其余电池组件，使其处于同一平面上，然后紧固螺栓。（4）施工过程中，电池板必须保证面板的清洁。（5）光伏组件包装箱拆除后，当天必须完成该箱组件的安装作业。（6）电池板在搬运和保管的过程中，应轻搬轻放，不得有强烈的的冲击和震动，不得横置重压。应用案例：1、江苏省扬州市的洁源污水处理厂分布式光伏发电项目位于江苏省扬州市的洁源污水处理厂分布式光伏发电项目正式并网发电，总装机容量为9.7MW,该项目在扬州市汤汪、六坪、
8、自来水公司第一水厂等3个污水处理厂的池体上方共铺设了 9. 8万平米光伏板，最大程度地利用了自身厂区土地的空间。据2017年数据，30个月该项目共发电2300万千瓦时，相当于减少标煤消耗8280吨。其中，2016年发电量达1000万千瓦时，相当于年耗电量的近4成。同燃煤火电站相比，每年可为国家节约标准煤3180吨，减少二氧化硫排放量298吨，二氧化氮28. 3吨，减少温室气体二氧化碳排放量为8608. 6吨。2、安徽省合肥市的王小郢污水处理厂分布式光伏发电项目2018年8月，位于安徽省合肥市的王小郢污水处理厂分布式光伏发电项目正式并网发电。该项目利用厂区氧化沟和沉淀池上方空间排布光伏组件，装机容量达10. 8MW,每年可提供约1200万度光伏电，采用“自发自用、余电上网”模式，其中90%以上可被污水处理厂就地消纳。光伏板在输送“绿色”电力的同时，对污水池的遮挡能有效抑制池内水体藻类生长，提升水质。与相同发电量火电厂相比，年节约3000多吨标准煤，减少二氧化碳排放近亿吨。3、湖南省的长善垸污水处理厂光伏电站2018年12月，位于湖南省的长善垸污水处理厂光伏电站正式并网发电,该项目是湖南省内第1个污水处理厂大型光伏发电项目，光伏装机容量4.16MW,电站年均发电量约400万度，全部用于污水处理设备使用。
