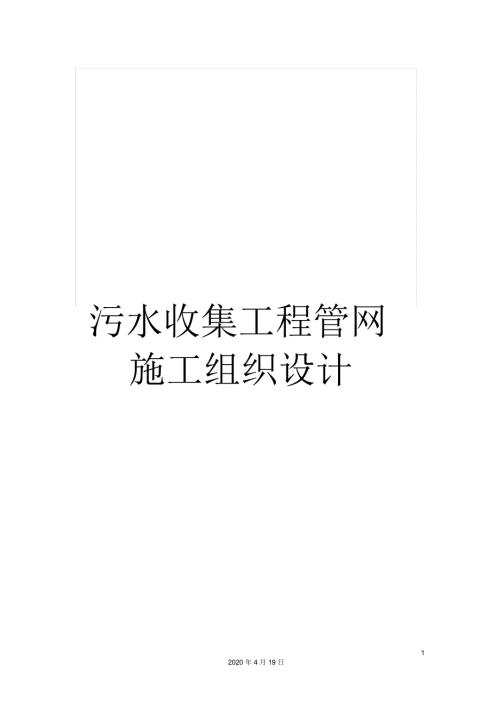

1、污水收集工程管网施工组织设计12020 年 4 月 19 日文档仅供参考第一章编制依据一、招标文件、设计图纸、工程量清单、招标答疑。二、施工现场踏勘情况。三、本公司安全生产管理制度。四、本公司ISO9001 程序文件。五、本公司同类工程的施工经验。六、工程施工技术规范:1、 CJJ 37-(局部修订 )2、 CJJ 152-3、 CJJ 169-4、 CJJ 193-5、 JTG D50-6、 JTG E42-7、 JTG E40-8、 JTJ 034-9、 JTG F40-10、JTG E51-11、 GB 50014-12、GB50788-13、GB50268-14、GB50141-220
2、20 年 4 月 19 日文档仅供参考15、GB50289-16、GB/T11836-17、JGJ46-18、GB/T 23858-19、JGJ 59-20、其它与之相关的国家法律、法规和地方性法规第二章工程概况1、项目简介项目名称建设地点招标范围计划工期计划开工日期计划竣工日期质量要求达到国家施工验收合格标准本次设计的巡检镇峡口污水主管网为西北东南走向, 污水收集后自西北向东南排入规划的巡检镇峡口污水处理厂内, 污水管网均为新建管道 , 沿现状道路或农田内敷设, 设计管径为dn300-dn400 。2、主要工程数量表名 称规格单位数量材 料备 注污水检查井900座149混凝土模块式检查井沉泥
3、井1100座50沉泥井900座8污水主管400座878HDPE双壁波纹管N832020 年 4 月 19 日文档仅供参考污水主管300米3580HDPE双壁波纹管N8球墨铸铁管300米380球墨铸铁管户线污水检查井500500座357砖砌检查井估列户线井连接管200米7143HDPE双壁波纹管估列出户管110米42857聚氯乙烯管 (UPVC)估列混凝土道路破复/3396/估列沥青道路破复/1788/估列青苗补偿面积/6965/估列3、工程地质注意事项施工中如遇到软弱低级(fak80kpa)时 , 应进行管基处理: 管基底部软弱地基厚度h1m 时 , 采用浅层处理( 抛石挤淤 ), 采用20c
4、m 碎石加抛石挤淤处理。毛石要分层进行且厚度不超过50cm,底层以大毛石为主, 在采用砂砾石或碎石屑分层回填至管基底。4、管道埋深及环境根据设计文件 , 该污水管道的埋深在 1.8m-6.9m 左右。从现场踏勘的情况来看 , 沿线地处街道 , 人行、车行活动较为平凡。施工作业面狭窄 , 对管网施工带来不便可想而知。第三章施工部署1、施工部署原则加强施工过程中的动态管理, 合理安排劳动力和施工机械设备的投入 , 在确保每道工序的工程质量与安全的前提下 , 抢时间 , 争速度 , 科学地组织交叉施工 , 严格劳动纪律 , 严肃施工调度命令 , 纵向到底 , 横向到边 ,全面实施质量、安全、进度、计
5、划管理, 严格控制关键工序的施工42020 年 4 月 19日文档仅供参考工期 , 确保按期、优质、高效地完成工程施工任务。2、施工总体部署根据本工程特点, 以道路工程为主导, 实行分段流水施工方法贯穿整个施工过程。其它专业适时进入, 密切配合管道工程进行施工, 同时 ,将在时间、空间和劳动力、材料机具等资源方面, 进行适时合理搭接 ,做到资源共享 , 快速高效 , 确保工程在计划工期内完工。为了确保安全及防止干扰周围单位、居民的正常工作和休息, 对噪声超标施工机具 , 实行作业时间管制, 以减少对周围单位、居民正常工作和休息时间期间的影响。总体施工顺序 : 按照先地下管网, 后道路工程的总施
6、工顺序原则进行部署。3、主要施工部署项目管理阶段任务部署管理阶段管 理 目 标主 要 工 作从 组织 机 构、1、根据需要公司组建工程项目经理部, 配备人人力、 物力、施 工员;施工准设备等 方面确保 施2、编制实施性施工组织设计和施工项目管理计备阶段工项目 具备开工 和划;连续施 工的基本 条3、进行施工现场准备 , 达到开工要求 ;件。4、编写开工申请报告 , 上报 , 待批开工。1、按实施性施工组织设计进行施工 ;2、做好动态控制管理, 保证质量、进度、成完 成工 程 承包本、安全等目标的全面实现 ;施工阶段合同规 定的全部 施3、管理好施工现场 , 文明施工 ;工任务 , 达到验收交4
7、严格执行工程承包合同 , 协调好业主、监理工标准。及相关单位关系 ;5、处理好合同变更 ;6、作好记录。52020 年 4 月 19 日文档仅供参考对 竣工 工 程验1、工程收尾 ;收交工 , 总结评价对2、进行试运转 ;验收交工与外结清债权、债务 ,3、在预验沟槽上接受正式验收 ;结算阶段结束交易关系 , 向业4、整理移交竣工文件 , 进行结算 ;主提供 需求的工 程5、总结工作 , 编制竣工总结报告 ;产品。6、办理工程交接手续。指 导用 户 正确1、在合同规定的责任期内进行保修服务 ;竣工后服务使用 , 使工程产品正2、为保证正常使用提供必要的技术咨询、服常发挥 功能反馈 信务;阶段息
8、 , 改进今后工作 ,3、进行工程回访 , 听取用户意见 , 总结经验 , 发提高企业信誉。现问题及时维修、维护 ;第四章主要施工方案第一节施工程序一、总体施工程序道路破除 ( 障碍物移除) 沟槽土方开挖( 钢板、拉森钢板桩支护)污水管网施工( 检查井穿插施工) 土方回填及道路恢复施工二、钢板桩施工程序(1) 钢板桩位置的定位放线(2) 施打钢板桩(3) 挖土(4) 排污管、检査井施工(5) 拔除钢板桩回填中粗砂三、污水管网施工程序确定按以下工序施工:测量放线管沟开挖沟槽砂垫层制作62020 年 4 月 19 日文档仅供参考检查井制作管道拼接管道安装管道与井口连接管道压腰闭水试验回填土四、污水
9、检查井施工程序放线砌筑灌孔勾缝踏步安装安装盖板、井圈、井盖安装防坠安全网安装五、沉泥井施工程序放线砌筑内壁抹面安装井盖土方回填六、道路破除工程施工程序施工步骤 : 施工准备施工放样机械设备就位凿除装运弃置七、道路恢复工程施工程序水泥稳定碎石基层施工混凝土路面施工沥青混凝土施工第二节 沟槽钢板桩支护工程一、钢板桩施工的一般要求(1) 钢板桩的设置位置要符合设计要求 , 便于管道施工 , 特别是井边缘外留有支模、拆模的余地。(2) 沟槽护壁钢板桩的平面布置形状应尽量平直整齐, 避免不规则的转角 , 以便标准钢板桩的利用和支撑设置。各周边尺寸尽量符合板桩模数。(3) 在整个管道施工期间 , 挖土、吊运、扎钢筋、支模板、浇筑混凝土、回填等施工作业中 , 严禁碰撞支撑 , 禁止任意拆除支撑 , 禁止在支撑上任意切割、电焊 , 也不应在支撑上搁置重物。二、钢板桩施工的顺序72020 年 4 月 19 日
