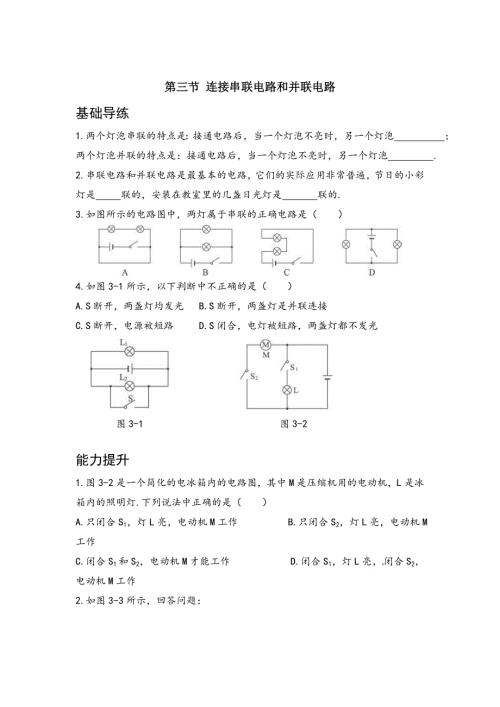

1、精修版资料整理精修版资料整理精修版资料整理精修版资料整理精修版资料整理精修版资料整理第三节 连接串联电路和并联电路基础导练1.两个灯泡串联的特点是：接通电路后，当一个灯泡不亮时，另一个灯泡 ；两个灯泡并联的特点是：接通电路后，当一个灯泡不亮时，另一个灯泡 .2.串联电路和并联电路是最基本的电路，它们的实际应用非常普遍，节日的小彩灯是 联的，安装在教室里的几盏日光灯是 联的.3.如图所示的电路图中，两灯属于串联的正确电路是（ ）4.如图3-1所示，以下判断中不正确的是（ ）A.S断开，两盏灯均发光 B.S断开，两盏灯是并联连接 C.S断开，电源被短路 D.S闭合，电灯被短路，两盏灯都不发光 图3

2、1 图3-2能力提升1.图3-2是一个简化的电冰箱内的电路图，其中M是压缩机用的电动机，L是冰箱内的照明灯.下列说法中正确的是（ ）A.只闭合S1，灯L亮，电动机M工作 B.只闭合S2，灯L亮，电动机M工作C.闭合S1和S2，电动机M才能工作 D.闭合S1，灯L亮，闭合S2，电动机M工作2.如图3-3所示，回答问题： 图3-3(1)闭合开关时，会出现短路的图是 ； (2)由两盏灯并联组成的电路图是 ；(3)由两盏灯串联组成的电路图是 ； (4)无论开关闭合还是断开，电路中总有灯不能发光的是 .3.根据图3-4中的电路图，把电路元件连接起来. 图3-4 图3-5 4.如图3-5所示的元件，元件位置不变，导线不交叉，开关S控制整个电路.(1)在甲图中将电灯L1和L2连接成并联电路； (2)在乙图中将电灯L1和L2连接成串联电路.5.某医院安装了一种呼唤电铃，使各病床的病人均可单独呼叫，只要一按床头的开关，值班室的电铃就响，且与该病床相对应的指示灯亮，请在图3-6中画出正确的连接方法. 图3-6参考答案基础导练1.也不亮 仍然可以亮 2.串 并 3.C 4.C能力提升1.D 2. (1)（a）(2)（b）(3)（c）(4)（d）3.如图 4.如图 5.如图 om精 品 文 档
