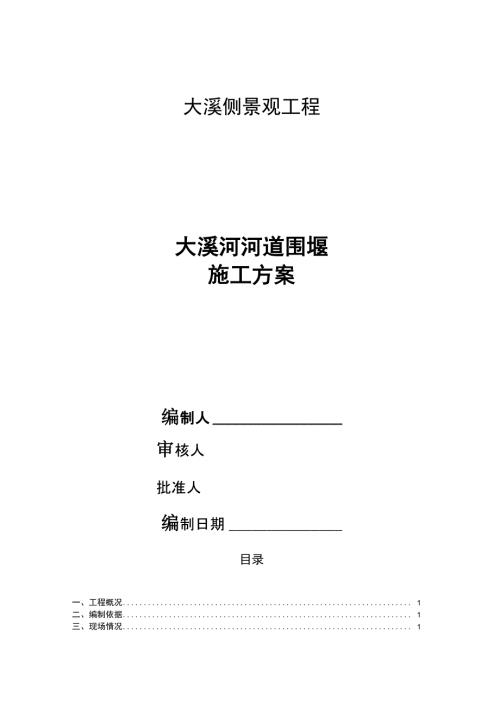

1、大溪侧景观工程大溪河河道围堰施工方案编制人审核人批准人编制日期目录一、工程概况 1二、编制依据 1三、现场情况 1四、施工技术方案 1（一）测量放样施打控制桩 1（二）施打松木桩 2（三）绑扎连接松木桩 2（四）松木桩布置 2（五）围堰堰体施工 2（六）堰体抽水 2（七）围堰拆除 2五、抗倾覆计算 3（一）计算水对围堰侧压力 3（二）水侧压力对 B 点力矩 3（三）围堰自重对B点力矩3（四）倾复稳定系数 4六、确保工程质量措施 4（一）建立健全质量管理组织 4（二）加强全员质量意识教育 4（三）抓好施工技术管理 4（四）加强施工工序控制 4七、安全生产管理措施 5（一）安全组织机构 5（二）防
2、护措施 5（三）安全检查 6（四）、项安全措施 6八、文明施工及环境保护措施 6（一）文明施工措施 6（二）环境保护措施 7九、度汛安全措施及应急预案 8（一）实施应急预案的领导机构及职责 8（二）应急抢险队伍及物资准备 8（三）汛期安全措施 9（四）应急预案 10（五）应急救援预案启动 10（六）应急资源的投入程序 11（七）恢复生产程序 11一、工程概况本工程东靠东汣大桥与西至荆邑路，南临教育路，北至大溪河。 用地面积约4 万平方米，总长度约1.2公里。二、编制依据本施工技术方案的编制以下列文件和资料为依据：1、施工承包合同书2、堤防工程施工技术规(SL260-200X)3、建筑基坑支护技
3、术规程(JGJ120-99)4、建筑地基处理技术规(JGJ79-2002)5、实施性总体施工组织设计三、现场情况根据相关资料可知，本工程河道常水位约1.5m，布置好的围堰距 离驳岸至少为6m，确保承台施工的具备足够的工作面。四、施工技术方案根据河道现场实际情况及相关规要求，同时从经济实用方面考虑 基坑侧压力和土方开挖安全要求，根据计算确定木桩的间距，拟定施 工采用双排56m松木桩支护夹心土围堰的施工方案。围堰宽度5m， 采用长臂挖机、钢板打入船、挖泥船配合施工，松木桩高出常水位 70cm，打入河底实土长度22m，两排支护松木桩间，采用上下两道 12mm 钢丝绳拉结，侧采用竹篱捆绑贴护及编织袋围
4、挡，中心夯填不 透水粘土。围堰底部根据施工需要采用渣土夯填，确保施工安全。(一) 测量放样施打控制桩根据工程特点及实际情况，确定承台的坐标及围堰位置。（二）施打松木桩根据控制桩布置靠近河岸部分采用挖机和长臂挖机施打，配合人 员必须穿着救生衣，带好安全帽，系好安全带（安全带可固定在小船 上），小船可用长绳固定在另外的松木桩上，避免游走；河中心松木 桩采用钢板打入船施工配合人员，施工要求同挖机施打。（三）绑扎连接松木桩距离桩顶35cm处设置通长横杆，采用扒钉或钢丝绳同立桩固定。 然后12mm钢丝绳及卡头固定横杆，使松木桩连成井架结构整体， 仔细检查钢丝绳接头，确保连接牢靠。在距离拐角4m处堰体设置
5、斜 撑，可施打几根松木桩固定斜撑。（四）松木桩布置紧贴松木桩放置通长竹片，用扎丝固定竹片，基本保证竹片处于 同一平面，避免刺破防水布。防水布上端用扎丝固定在松木桩顶，下 端用编织袋装土压牢。（五）围堰堰体施工选用含水量少的粘土要作为堰体填土，保证围堰的抗滲效果。采 用挖土机分层从堰堤底向上填筑，每次夯填厚度控制在 50cm 以，保 证密实。（六）堰体抽水围堰施工完成，检验堰体可靠性对堰体进行抽水，抽水必须严格 控制方式方法，严禁一次性抽完，绝不允许给围堰带来不稳定因素。 抽水分三阶段进行，同时进行观测，控制围堰的水平及沉降位移，保 证安全第一。如果出现滲漏，及时查找原因进行堵漏。（七）围堰拆除
6、待驳岸施工完成后，拆除围堰，拆除前使围堰充水，保持水位等 髙河流水位。首先利用人工、手推车从围堰中心挖除填土，挖深30 40cm， 漏出钢丝绳，再用挖机进行。挖除上层填土后，按照铰接顺 序剥除钢丝绳。靠近河岸松木桩拔除利用Pc215挖机，河心松木桩采用50吨吊车 拔除，拔除松木桩时一定要注意安全，操作人员绑扎好松木桩端头后 撤离至安全距离后，方可起吊。松木桩拔除完成后利用挖泥船或长臂挖机清除河道中渣土至设计 清淤标髙。五、抗倾覆计算根据现场实测数据及有关资料：河常水位为1.5米，髙水位为2.5 米。为了保证控制髙水位，施工时围堰松木桩顶面标髙2.3米，围堰 土体髙度4.5m，宽5m。围堰稳定性
7、验算：常水位1.5米。（一）计算水对围堰侧压力F=H d H/2=（dH2）/2,F=10X4.22/2=88.2kN,式中：F-水对1米宽围堰的侧压力（kg）。d水一水比重（10kN/m3）。H 水深（4.2m）。（二）水侧压力对B点力矩MFB =F 。（三）围堰自重对B点力矩MPB =H Bd B/2=d H B2/2= 15.5X4.5X52 /2=871.88kN-m。式中：B-围堰宽（5.0m）。d 土土比重（15.5kN/m3）。H -围堰髙（4.5m）。（四）倾复稳定系数K= MPB / MFB =871.88/123.48=71.3 （式中 K 倾复稳定系数）.通过检算，围堰稳
8、定。六、确保工程质量措施（一）建立健全质量管理组织项目经理部成立质量管理领导小组，质检科设质量管理小组，项 目经理任质量管理领导小组的组长，技术负责人负责围堰施工的质 量，队、班组设专职质量检查员。质量保证体系建立后，在施工过程 中定期召开质量分析大会，及时发现围堰施工中存在的问题，研究制 定改进措施，虚心听取建设、设计、监理工程师的意见并及时改正， 进一步推动和改进工程质量管理工作。（二）加强全员质量意识教育，提高全员质量意识加强全员质量意识教育，树立“质量是企业的生命”的思想，提 高全员质量意识。施工队伍进场后，将分工序实施专项质量意识教育， 做到人人明白质量要求，个个清楚质量标准和目标要
9、求。（三）抓好施工技术管理，确保工程施工质量1、做好施工前的技术交底工作，对参与施工的人员，要进行施 工步骤、操作方法、设备使用、人员配置、后勤保障等各方面的技术 交底，做到施工时人人心中有数，各个环节紧密配合，秩序井然，以 便优质高效地完成施工任务。2、配备完善的施工测量仪器和精干的测量技术人员、熟练技术 工人，定期对业主提供的测量控制网点和加密控制网点进行复测校 核，在施工过程中保护测量控制点不被破坏。（四）加强施工工序控制，杜绝施工质量事故的发生在围堰施工中，严格按照施工技术规的要求进行施工，从源头上 杜绝施工质量事故的发生。七、安全生产管理措施（一）安全组织机构成立以项目经理为第一责任
10、人的安全生产保障体系，成立安全生 产委员会，设置专门的安全管理部门，配备专门的安全管理人员，各 作业队选配责任心强的人员任本作业队的兼职安全员，在经理部的领 导下，随时随地在工地进行检查，充分发挥监督管理作用，把事故隐 患消灭在萌芽状态。项目经理项目副经理I项目总工程师图4 安全生产组织机构框图二）防护措施在施工过程中必须严格按照技术安全交底程序进行操作，每道工 序严格把关。（三）安全检查 在作业过程中的每道工序完工后，必须经严格的检查，符合设计 和施工安全要求后，方能进行下步工序的施工。检查程序如下：作业 队自检一安全管理人员联检一经理部检查验收。（四）、项安全措施1、防大风、大浪安全措施
11、现属于夏季，雨水量较多季节，灾害性天气比较多，气候条件恶劣，施工环境复杂，我们将密切注意天气变化情况，重视天气情况报 告，作好准备工作。2、经理部安排人员 24 小时轮流值班，随时接听天气预报，将信 息及时反馈到各作业区域。对施工现场的构件采取加强加固措施。3、围堰区还受到夏秋季台风影响，接到预报后，防风、防台领 导小组立即展开工作，统一部署，全体人员进入应急状态，现场停止 施工，由抢险小组控制现场，使损失减少到最低限度。4、水上施工时，操作人员必须穿救生衣，绝不能有违章指挥。5、施工现场悬挂安全警示牌。6、夜间施工用照明线路，确保照明能达到施工的能见度。7、对操作人员必须进行现场技术交底，不
12、会游泳者不得在水上 操作，严禁酒后施工。8、做好防洪防台应急预案，保证工程的安全顺利实施八、文明施工及环境保护措施（一）文明施工措施1、制定工地出入管理制度，施工区域设置警戒标志，禁止闲杂 人员进入施工现场，以免发生意外，施工人员出入工地必须挂牌及带 好安全帽，否则不准进入工地。2、各道工序必须严格按照施工技术规实施。3、各种使用机具必须在明显位置挂出机械操作规程，严格按照 操作规程操作机具。4、施工现场必须服从统一指挥和调度，加强夜间施工管理，尽 量减少噪音大的机具用于夜间施工，以免影响周围群众休息。若必须 施工，应有消音措施。5、各种机具、车辆和材料要按指定地点有序堆放，并按规要求 做好下
13、垫上盖。6、做好场排水设施，保持场清洁，施工垃圾要指定地点堆放， 并外运和埋置。（二）环境保护措施 为保护好环境，争创示工程，施工中将采取如下措施：1、工程材料分类堆放整齐，在材料堆放前场地须进行清理、整 平、硬化、围砌，以防止污染环境。2、采取必要措施，防止施工中燃料、油、污水、废料和垃圾等 对河道的污染，防止扬尘、油料等对环境、空气的污染。3、防止施工噪声对附近居民的污染，把施工对环境、空气和居 民的影响减少到最小程度。4、科学制定生产计划，加强施工现场管理，完工时做到工完料 尽场地清，尽量避免影响。九、度汛安全措施及应急预案现阶段施工属于台风、雨季比较多，气候施工环境复杂，汛期、 台风等
14、随时可能发生。特成立以项目经理任组长的抗台防汛领导小 组，并制定应急预案，以建立完善的应急预案体系，加强应急事件的 管理，快速、有序、高效地控制紧急事件的发展，将事故损失减小到 最低程度。（一）实施应急预案的领导机构及职责为切实做好围堰及基坑防洪抢险组织领导工作，成立围堰防汛抗 台领导小组，负责围堰及泄洪发生险情预警及突发性灾害、安全事故 的应急救援组织和协调工作，有效处置突发性灾害及安全事故。负责 下达围堰抢险、基坑施工人员及设备撤退、基坑预充水等重大指令。 围堰及基坑防汛总指挥领导小组组长由项目经理担任，副组长由副经 理、总工主要负责人担任。（二）应急抢险队伍及物资准备为确保围堰及基坑应急
15、抢险时做到“政令”统一，统一安排、统 一指挥、统一布署、统一协调，由施工各班组联合成立领导小组，以 施工单位为主要责任单位，成立应急抢险预备队。各抢险队防洪抢险应急队伍、防洪责任区如下表所示：抢险队防洪责任区应急抢修队伍人员队围堰及泄洪安全15队机械设备及物质调派10抢险资源配置表名称数量单位20t自卸车5台土工膜或蓬布1000m2反虑料50m3砂50m3石渣1000m3编织袋2000条25t吊车1台长臂挖掘机1台施工及管理人员25人三）汛期安全措施1、 汛期安全警戒人员、防汛指挥机构通过联络系统及时进 行汛情通报，密切关注上游围堰堰前水位变化情况。避险、抢险领导 小组和指挥部开始关注，并责令
16、各预备队进入抢险准备状态。安全部 门开始实施交通管制，禁止与基坑施工无关的交通车辆、设备和人员 进入基坑施工区域。至基坑施工道路禁止停放设备和堆放施工材料， 抢险车辆、物资材料和设备立即进行清点和标识，做好基坑人员、设 备、材料撤离的准备。2、围堰只髙于常水位30cm, 一旦汛期来临过水断面满足不了要求时，让河水自动漫流进入围堰，待汛期过后再用水泵抽水。3、在围堰附近配置施工船舶，船舶上配备足够的救生设备（包 括应急救援拉杆、救生圈、救生衣等）。同时配备现场医疗救护人员 及相应的应急设备。4、经理部安排人员 24 小时轮流值班，随时接听天气预报，将信 息及时反馈到各作业区域。接到预报后，防风、
17、防台领导小组立即展 开工作，统一部署，全体人员进入应急状态，现场停止施工，由抢险 小组控制现场，使损失减少到最低限度。（四）应急预案防洪度汛的重中之重是确保围堰安全运行及围堰基坑的安全施 工，同时要确保围堰的正常泄洪。对于围堰施工特制定如下应急预案。预案一：汛期来临时水位略有升髙，围堰发生集中渗漏和局部塌 滑等险情，为保证围堰的安全运行，需对上述险情进行应急处理。1、当围堰发生集中渗漏情况，首先在围堰迎水侧找出渗流进水 口，及时堵塞，截断漏水来源。同时在背水侧加打钢板桩，对渗流出 口采用反滤料压填，降低水流流速，降低延缓围堰土料的流失，防止 险情扩大。采用盖堵法对围堰渗漏部位进行抢护，即采用大
18、面积的复 合土工膜盖堵，也可就地取材用蓬布盖堵，再用土袋或石渣袋压脚， 直到完全断流为止，稳定险情。2、要求各单位抢险指挥人员均配备一部对讲机，用于抢险过 程中的信息传递。在东、西岸各配置一台柴油发电机作为紧急备用电 源。（五）应急救援预案启动在接到台风、洪水来临前的险情报告后，由防洪度汛领导小组 组长或副组长按照其危害程度确定是否启动应急救援预案。当领导小 组下达启动应急救援预案命令后，防洪度汛办公室应确定现场指挥部 地点并通知相关人员立即到位，随时准备响应防洪度汛领导小组的命 令，实施应急救援。（六）应急资源的投入程序1、出现险情时，责任单位应马上开始调运围堰抢险物料至现场。 2、防洪度汛领导小组、防洪度汛办公室成员、责任单位负责人 应首先到位。3、项目部且应配备足够的工、器具。4、责任单位应为抢险人员提供必要的安全防护用品，所有抢险 人员必须遵守安全管理规定。（七）恢复生产程序1、防洪度汛办公室制定汛期后的现场清除、整理及恢复措施。2、按照制定的恢复措施开展工作，逐项落实各种措施。恢复施 工前，必须由防洪度汛办公室组织对现场工作面及周边区域检查，在 确认措施到位下达复工命令，施工人员、设备方进入工作面施工，恢 复生产。
