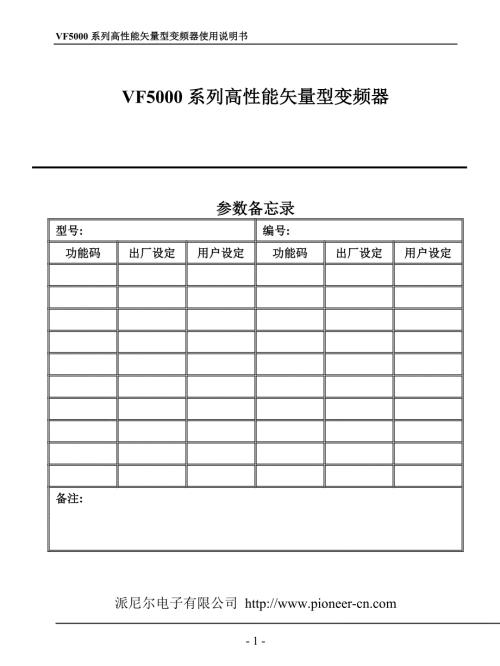

1、VF5000系列高性能矢量型变频器使用说明书VF5000系列高性能矢量型变频器参数备忘录型号:编号:功能码出厂设定用户设定功能码出厂设定用户设定备注:派尼尔电子有限公司 http:/www.pioneer-前 言感谢您使用派尼尔电子有限公司生产的VF5000系列高性能矢量型变频器。VF5000系列高性能矢量型变频器是派尼尔电子有限公司又一推出的高转矩、高精度、宽调速范围的变频器。在提高稳定性的前提下增加了空间电压矢量控制、电机参数自学习、简易PLC可编程控制、实用的PID控制、灵活的可设定输入输出端子、参数在线修改、脉冲频率给定、掉电参数存储、摆频控制、RS485通讯、恒压供水、供气控制等一系
2、列实用先进的功能。广泛用于（纺织机械、造纸机械、食品机械、化纤设备、数控机床、注塑机、塑料机械、电线电缆设备、拉丝机、恒压供水、空压机、大型中央空调、染整设备、锅炉、风机水泵和各种传送、调速设备等。在使用VF5000系列变频器之前，请变频器使用者及相关技术人员仔细阅读使用说明书，以确保能正确安装和操作VF5000系列变频器，使变频器发挥其最佳性能。本说明书如有改动，请以新版为准，恕不另行通知。读者对象本使用说明书适合以下人员阅读：变频器安装人员、工程技术人员（电气工程师、电气操作工等），设计人员请确保此使用说明书到达最终用户手中。本书约定 符号约定 注意 由于没有按要求操作，可能造成中等程度伤
3、害或轻伤的场合。 危险 由于没有按要求操作，可能造成死亡或重伤的场合。目 录第一章 概 要 1.1 产品确认-（5） 1.2 安全注意事项-（6） 1.3 使用注意事项-（8） 1.4 报废注意事项-（10）第二章 产品规范及订货须知 2.1 变频器系列型号-（12）2.2 产品技术规范-（13） 2.3 变频器外型尺寸-（15） 2.4 选配件-（21）第三章 变频器的安装及配线 3.1 变频器的安装环境-（23） 3.2 变频器面板的拆卸和安装-（24） 3.3 变频器配线的注意事项-（24） 3.4 主回路端子的配线-（25）3.5 基本运行配线图-（28）3.6 控制回路配置及配线-（
4、29）3.7 符合EMC要求的安装指导-（33）第四章 变频器的运行及操作说明4.1 变频器的运行-（35）4.2 键盘的操作与使用-（37）第五章 功能参数表详细说明5.1 基本参数（F0.00F0.23）-（45） 5.2 电机与矢量控制参数（F1.00F1.15）-（54） 5.3 铺助运行参数（F2.00F2.43）-（57） 5.4 用户管理界面参数（F3.00F3.09）-（65） 5.5 开关量输入输出参数（F4.00F4.16）-（67） 5.6 模拟输入输出参数（F5.00F5.16）-（75） 5.7 过程PID控制参数（F6.00F6.14）-（81） 5.8 可编程运行
5、参数（F7.00F7.18）-（87） 5.9 通讯参数（F8.00F8.04）-（93） 5.10 保护参数（F9.00F9.03）-（94） 5.11 高级功能参数（FA.00FA.12）-（95）第六章 功能参数表6.1 功能参数表（F0.00FA.12）-（98）6.2 监视功能（D-00D-28）-（112）第七章 故障诊断及处理7.1 故障现象及处理对策-（114） 7.2 电动机故障及处理对策-（117） 7.3 故障记录查询-（118） 7.4 故障复位-（118）第八章 保养和维护 8.1 日常保养及维护-（119） 8.2 定期保养及维护-（119）8.3 变频器的保修-（
6、120）附 录 RS485通讯协议及保修卡第一章 概 要1.1 产品确认开箱时，请认真确认：在运输中是否有破损或刮伤损坏现象，本机铭牌的额定值是否与您的订货要求一致。如发现有不良情况请与供货商或直接与我公司联系。变频器型号说明：VF5000 C 4 T 1P5 G BB内置制动单元变频器系列BR内置制动电阻高性能矢量型代号变频器类型G恒转矩电压等级代号P风机水泵型220V2380V4代号最大适配电机 1P51.5KW输入电压代号7P57.5KW单相D18P518.5KW三相T110P110KW 图1-1变频器型号说明在变频器机箱的右侧板下方，贴有标示变频器型号及额定值的铭牌，内容如下： 图1-
7、2变频器铭牌1.2 安全注意事项l 拿到产品时的确认注意1 受损的变频器及缺少零部件的变频器，切勿安装。有受伤的危险。l 安装注意1 搬运时，请托住机体的底部。只拿住面板，有主体落下砸脚受伤的危险。2 请安装在金属等不易燃烧的材料板上。安装在易燃材料上，有火灾的危险。3 两台以上的变频器安装在同一控制柜内时，请设置冷却风扇，并使进风口的空气温度保持在40以下。由于过热，会引起火灾及其它事故。l 接线危险1 接线前，请确认输入电源已切断。有触电和火灾的危险。2 请电气工程专业人员进行接线作业。 有触电和火灾的危险。3 接地端子一定要可靠接地。有触电的危险。4 紧急停车端子接通后，一定要检查其动作
8、是否有效。 有受伤的危险。（接线责任由使用者承担）5 请勿直接触摸输出端子，变频器的输出端子切勿与外壳连接，输出端子之间切勿短接。 有触电及引起短路的危险。注意1 请确认交流主回路电源与变频器的额定电压是否一致。有受伤和火灾的危险。2 请勿对变频器进行耐电压试验。会造成半导体元器件等的损坏。3 请按接线图连接制动电阻或制动单元。 有火灾的危险。4 请用指定力矩的螺丝刀紧固端子。 有火灾的危险。5 请勿将输入电源线接到输出U、V、W端子上。电压加在输出端子上，会导致变频器内部损坏。6 请勿将移相电容及LC/RC噪声滤波器接入输出回路。 会导致变频器内部损坏。7 请勿将电磁开关、电磁接触器接入输出
9、回路。 变频器在带负载运行时，电磁开关、电磁接触器动作产生的浪涌电流会引起变频器的过电流保护回路动作。l 保养、检查危险1 请勿触摸变频器的接线端子，端子上有高电压。有触电的危险。2 通电前，请务必安装好面板，拆卸面板时，一定要断开电源。 有触电的危险。3 非专业技术人员，请勿进行保养、检查工作。有触电的危险。注意1 键盘板、控制电路板、驱动电路板上安装了CMOS 集成电路，使用时请特别注意。用手指直接触摸电路板，静电感应可能会损坏电路板上的集成芯片。2 通电中，请勿变更接线及拆卸端子接线。运行中，请勿检查信号。会损坏设备。1.3 使用注意事项在使用VF5000系列变频器时，请注意以下几点：1
10、恒转矩低速运行变频器带普通电机长期低速运行时，由于散热效果变差，会影响电机寿命。如果需低速恒转矩长期运行，必须选用专用的变频电机。2、电机绝缘的确认应用VF5000系列变频器时，带电机前请先确认所用电机的绝缘，以防损坏设备。另外在电机所处环境比较恶劣时请定期检查电机的绝缘情况，以保证系统的安全工作。3、负转矩负载对于诸如提升负载之类的场合，常常会有负转矩发生，变频器会产生过流或过压故障而跳闸，此时应该考虑选配制动电阻。4、负载装置的机械共振点变频器在一定的输出频率范围内，可能会遇到负载装置的机械共振点，必须通过设置跳跃频率来避开。5、改善功率因素的电容或压敏器件由于变频器输出电压是脉冲波型，
11、如果输出侧安装有改善功率因数的电容或防雷用压敏电阻等，会造成变频器故障跳闸或器件的损坏，务必请拆除，另外在输出侧建议不要加空气开关和接触器等开关器件，如图1-3所示。（如果必须在输出侧接开关器件，则在控制上必须保证开关动作时变频器的输出电流为零）图1-3 变频器输出端禁止使用电容器6、基频设置时的降额使用基频设置低于额定频率时，请注意电机的降额使用，以免电机过热烧坏。7、在50Hz以上频率运行若超过50Hz运行，除了考虑电机的振动、噪音增大外，还必须确保电机轴承及机械装置的使用速度范围，务必事先查询。8、电机的电子热保护值 当选用适配电机时，变频器能对电机实施热保护。若电机与变频器额定容量不匹
12、配，则务必调整保护值或采取其他保护措施，以保证电机的安全运行。9、海拔高度与降额使用在海拔高度超过1000米的地区，由于空气稀薄造成变频器的散热效果变差，有必要降额使用。如图1-4所示为变频器的额定电流与海拔高度的关系曲线。图1-4 变频器额定输出电流与海拔高度降额使用图10、关于防护等级VF5000变频器的防护等级IP20是指在使用状态或键盘显示情况下达到的。1.4报废注意事项在报废变频器时，请注意：主回路的电解电容和印制板上电解电容焚烧时可能发生爆炸。塑胶件焚烧时会产生有毒气体。请作为工业垃圾进行处理。第二章 产品规范及订货须知2.1 变频器系列型号VF5000系列变频器有220V和380
13、V两种电压等级。适配电机功率范围为：0.75KW315KW。VF5000系列变频器的型号如表2-1所示。表2-1 VF5000系列变频器的型号电压等级变频器型号额定容量（KVA）额定输出电流（A）适配电机（KW）380V三相VF5000-C4T0P7G1.52.10.75VF5000-C4T1P5G3.73.71.5VF5000-C4T2P2G4.75.02.2VF5000-C4T4P0G6.18.84.0VF5000-C4T5P5G1112.05.5VF5000-C4T7P5G/P1416.07.5VF5000-C4T11PG/P2123.011VF5000-C4T15PG/P2631.01
14、5VF5000-C4T18P5G/P3136.018.5VF5000-C4T22PG/P3743.022VF5000-C4T30PG/P5058.030VF5000-C4T37PG/P6170.037VF5000-C4T45PG/P7385.045VF5000-C4T55PG/P98103.055VF5000-C4T75PG/P130145.075VF5000-C4T90PG/P170170.090VF5000-C4T110PG/P138201.0110VF5000-C4T132PG/P167240.0132VF5000-C4T160PG/P230305.0160VF5000-C4T200PG
15、/P /PVF5000-C4T1600M250380.0200VF5000-C4T220PG/P280415.0220VF5000-C4T245PG/P340475.0245VF5000-C4T280PG/P450505.0280VF5000-C4T315PG/P460580315220V单相VF5000-C2D0P7G1.44.50.75VF5000-C2D1P5G2.67.01.5VF5000-C2D2P2G3.810.02.2 备注： 220V电压系列或其他规格可以按照用户要求进行非标生产。 P系列只供应5.5KW以上机型，其安装尺寸厂家保留。2.2 产品技术规范项目标准规范输入额定电压
16、频率单相220V、三相220V、三相 380V；50Hz/60Hz变动容许值电压：-20% +20 电压失衡率：3% 频率：5输出额定电压0220V/0380V频率范围0Hz400Hz过载能力G型：150% 1分钟，180% 1秒，200% 瞬间保护；P型：120% 1分钟，150% 1秒，180% 瞬间保护主要控制功能调制方式优化空间电压矢量PWM调制控制方式空间电压矢量PWM控制（具有最优低频死区补偿特性） 频率精度数字设定：最高频率0. 01%；模拟设定：最高频率0.2%频率分辨率数字设定：0.01Hz；模拟设定：最高频率0.1%起动频率0.0Hz10.00Hz转矩提升自动转矩提升，手
17、动转矩提升1%30.0%V/FFFFF曲线三种方式：线性V/F曲线、平方V/F曲线、用户自定义V/F曲线加减速时间时间单位(分/秒)可选 ，最长3600秒（0.13600秒可设）直流制动起动，停机时分别可选，动作频率020Hz，动作电压水平020%，动作时间030秒可设点动点动频率范围：0.1Hz50.00Hz,点动加减速时间0.13600秒内置PID可方便地构成闭环控制系统，适用于压力、流量等过程控制多段速运行通过内置PLC或控制端子实现多段速运行纺织摆频可实现摆频功能自动电压调整当电网电压变化时，调节PWM输出保持输出电压的恒定（AVR功能）自动节能运行根据负载情况，自动优化V/F曲线，实
18、现节能运行自动限流对运行期间电流自动限制，防止频繁过流故障跳闸运行功能运行命令通道操作面板给定；控制端子给定；串行口给定；可三种方式切换频率设定通道键盘模拟电位器给定；键盘、键给定；功能码数字给定；串行口给定；端子UP/DOWN给定；模拟电压给定；模拟电流给定；脉冲给定；组合给定；开关输入通道正、反转指令；6路可编程开关量输入，最多可设定30种功能。模拟输入通道2路模拟信号输入，020mA、010V可选模拟输出通道模拟信号输出010V、020mA，可实现设定频率、输出频率等七种物理量的输出开关输出通道2路可编程开路集电极输出；1路继电器输出信号；可实现15种物理量输出。操作面板LED数码显示可
19、显示设定频率、输出电压、输出电流等参数外接仪表显示输出频率、输出电流、输出电压显示等物理量显示。保护功能过流保护；过压保护；欠压保护；过热保护；过载保护等任选件制动组件；远程操作面板；远程电缆；键盘安装座等环境使用场所室内，不受阳光直射，无尘埃、腐蚀性气体、油雾、水蒸汽等海拔高度低于1000米（高于1000米时需降额使用）环境温度1040湿度小于90%RH，无结露振动小于5.9米/秒2存储温度2060结构防护等级IP20（使用状态下或键盘显示状态下）冷却方式强制风冷 安装方式壁挂式，柜内安装2.3 变频器外形尺寸VF2100/VF3000/VF5000（单位mm）（a）：0.4KW1.5KW-
20、M规格尺寸（塑壳）(b)：0.75KW-2.2KW规格尺寸（塑壳） (c)：4.0KW-5.5KW规格尺寸（塑壳） （d）：7.5KW15KW规格尺寸（塑壳） （e）：18.5KW75kW规格尺寸(挂壁式)（f）：90KW150KW规格尺寸(挂壁式)(g)：160KW200KW五金壳体(落地式) (h)：220KW315KW五金柜式（落地式）表2-2变频器外形及安装系列尺寸规格HAA1DD1BWVF5000M-C4T0P7G1408411012973VF5000M-C4T1P5GVF5000-C4T0P7G170125138159114VF5000-C4T1P5GVF5000-C4T2P2GV
21、F5000-C4T4P0G250153185236.5142VF5000-C4T5P5GVF5000-C4T7P5G/P310205185300192VF5000-C4T11PG/P VF5000-C4T15PG/PVF5000-C4T18P5G/P45028020123540435160VF5000-C4T22PG/P VF5000-C4T30PG/P57533522025040555180VF5000-C4T37PG/PVF5000-C4T45PG/P61537527026540595230VF5000-C4T55PG/PVF5000-C4T75PG/P720410258310407052
22、60VF5000-C4T90PG/P820485350800345VF5000-C4T110PG/PVF5000-C4T132PG/PVF5000-C4T150PG/P1525500415400VF5000-C4T160PG/PVF5000-C4T185PG/PVF5000-C4T200PG/PVF5000-C4T220PG/P1735845470VF5000-C4T250PG/PVF5000-C4T280PG/PVF5000-C4T315PG/PVF5000-LC04/LC03键盘尺寸规格表2-3键盘外形及安装尺寸 提示：厂家保留修改上述尺寸的权利，修改后不另行通知。2.4选配件：以下选配件
23、如有需要，请向我公司另外订购。2.5.1 远程操作键盘VF5000变频器与其远程操作键盘之间采用RS485通讯方式，两者之间只需一根10芯网络电缆连接，端口连接采用RJ45网口连接，安装方便。最大电气距离可达500米。远程操作键盘可实现如下功能：(1) 可控制从机的运行、停止、点动、故障复位、改变设定频率、改变功能参数和运行方向。(2) 可监视从机的运行频率、设定频率、输出电压、输出电流等监控参数。2.5.2 通信线缆远程操作键盘通信线缆型号：VF5000-LAN0020(2.0m)其中1m、2m、5m、10m、20m为我公司变频器标准配置，若超过20m需订做。用于远程操作键盘和变频器的连接
24、2.5.2 制动电阻 VF5000系列变频器制动单元为选配件，如需要制动单元，请订购时说明。能耗制动电阻请按表2-4选配。制动电阻的连线安装如图2-1所示。 图2-1变频器与制动组件连线图（380V 18.5KW以下）表2-4制动电阻选用表（10%制动转矩）规格型号适用电机功率（KW）电阻阻值(欧)电阻功率（W）VF5000-C4T0P7G0.75400100VF5000-C4T1P5G1.5300200VF5000-C4T2P2G2.2200200VF5000-C4T4P0G4.0150400VF5000-C4T5P5G5.5100500VF5000-C47P5G7.575600VF500
25、0-C4T11PG1160800VF5000-C4T15PG15451200VF5000-C4T18P5G18.5381500VF5000-C422PG22341500VF5000-C4T30PG30252500VF5000-C4T37PG37183000 1、 标准产品不内置制动单元，如须制动单元，请订货时注明。2、 VF5000-C4T18P5G以上功率段机器需要外接制动单元。（请咨询厂家）。第三章 变频器的安装及配线3.1 变频器的安装环境3.1.1 安装环境要求(1) 安装在通风良好的室内场所，环境温度要求在-10C40C的范围内，如温度超过40C时，需外部强制散热或者降额使用。 (2
26、) 避免安装在阳光直射、多尘埃、有飘浮性的纤维及金属粉末的场所。(3) 严禁安装在有腐蚀性、爆炸性气体的场所。(4) 湿度要求低于95%RH，无水珠凝结。(5) 安装在平面固定振动小于5.9米/秒的场所。(6) 尽量远离电磁干扰源和对电磁干扰敏感的其它电子仪器设备。3.1.2 安装方向与空间(1) 一般情况下应立式安装。(2) 安装间隔及距离最小要求，如图3-1所示。(3) 多台变频器采用上下安装时，中间应用导流隔板，如图3-2所示。变频器变频器导流隔板图3-1 安装的间隔距离图 图3-2 多台变频器的安装示意图3.2 变频器面板的拆卸和安装拆卸:用十字螺丝刀把固定面板螺钉卸下来，即可卸下面板
27、安装:将安装螺孔对齐后，上好螺钉即可。3.3 变频器配线的注意事项注意(1) 接线前，确保已完全切断电源10分钟以上，否则有触电危险。(2) 严禁将电源线与变频器的输出端U、V、W连接。(3) 变频器本身机内存在漏电流，为保证安全，变频器和电机必须安全接地，接地线一般线径为3.5mm以上铜线，接地电阻小于10。(4) 变频器出厂前已通过耐压试验，用户不可再对变频器进行耐压试验。(5) 变频器与电机之间不可加装电磁接触器和吸收电容或其它阻容吸收装置,如图3-3。(6) 为提供输入侧过电流保护和停电维护的方便，变频器应通过中间断路器与电源相连。(7) 继电器输入及输出回路的接线(X1X6、DO1
28、AOV)，应选用0.75mm以上的绞合线或屏蔽线，屏蔽层一端悬空另一端与变频器的接地端子E相连，接线长度小于50m。危险(1) 确保已完全切断变频器供电电源，操作键盘的所有LED指示灯熄灭，并等待10分钟以上，然后才可以进行配线操作。(2) 确认变频器主回路端子P+、N-之间的直流电压值在降至DC36V以下后，才能开始内部配线工作。(3) 只能由经过培训并被授权的合格专业人员进行配线操作。(4) 通电前注意检查变频器的电压等级是否与供电压的一致，否则可能造成人员伤亡和设备损坏。交流电源R(L)T(N)UWEVMVF5000断路器S3.4 主回路端子的配线输入EMI滤波器(可选)接触器交流输入
29、电抗器(可选)断路器隔离开关VF5000MEWVURSTRSTN交流输出电抗器(可选)输出EMI滤波器(可选)图3-3 主回路简单配线3.4.1 变频器与选配件的连接(1) 在供电电网和变频器之间，安装隔离开关等分断装置，用于在设备维修时的人身安全和强制断电。(2) 变频器供电回路必须安装有过流保护作用的快熔丝或断路器，避免故障范围扩大。(3) 交流输入电抗器当电网供电质量不高时，应增设交流输入电抗器。交流电抗器还可提高输入侧功率因数。(4) 接触器仅用于供电控制。 (5) 输入侧EMI滤波器可选配EMI滤波器来抑制从变频器电源线发出的高频传导性干扰和射频干扰。(6) 输出侧EMI滤波器可选配
30、EMI滤波器来抑制变频器输图34 变频器与选配件的连接出侧产生的射频干扰噪声和导线漏电流。(7) 交流输出电抗器变频器到电机的连线大于50米时，建议安装交流输出电抗器，可减小漏电流和增大电机使用寿命。安装时考虑交流输出电抗器压降问题。或提高变频器的输入输出电压，或电动机降额使用，以免烧毁电动机。(8) 安全接地线变频器内存在漏电流，为保证安全,变频器和电机必须分开接地，接地电阻小于10。接地线要尽量短，线径应符合表3-1的标准。（表中数值只有在两种导体使用相同的金属的情况下才是正确的，如果不是这样，保护导体的截面积应该通过等效的导电系数的方法,用表3-1确定。）表3-1 保护导体的截面积安装时
31、相应导体的截面积S（mm2）相应的接地导体的最小截面积（mm2）S 16S16 S 351635 SS/23.4.2 主回路端子的配线(1)、主回路输入输出端子如表3-2所示表3-2 主回路输入输出端子说明适用机型主回路端子端子名称功能说明VF5000-C2D0P7GVF5000-C2D2P2GL、N单相交流220V输入端子U、V、W三相交流输出端子B1、B2制动电阻接线端子VF5000-C4T0P7GVF5000-C4T15PGR、S、T三相交流380V输入端子U、V、W三相交流输出端子B1、B2制动电阻接线端子VF5000-C4T18P5G/PVF5000-C4T185PG/PR、S、T三
32、相交流380V输入端子U、V、W三相交流输出端子+、-外接制动单元端子E接地端子VF5000-C4T200PG/PVF5000-C4T315PG/PR、S、T三相交流380V输入端子U、V、W三相交流输出端子E接地端子(2)、表3-3主回路电缆线径、进线保护断路器QF或熔断器选型如下：型 号断路器（A）熔断器（A）输入电线（mm2）输出电线（mm2）控制线（mm2）VF5000-C4T0P7G10101.51.51VF5000-C4T1P5G10101.51.51VF5000-C4T2P2G16102.52.51VF5000-C4T4P0G20162.52.51VF5000-C4T5P5G32
33、20441VF5000-C4T7P5G/P4032661VF5000-C4T11PG/P6335661VF5000-C4T15PG/P6350661VF5000-C4T18P5G/P1006310101VF5000-C4T22PG/P1008016161VF5000-C4T30PG/P12510025251VF5000-C4T37PG/P16012525251VF5000-C4T45PG/P20016035351VF5000-C4T55PG/P20016035351VF5000-C4T75PG/P25020070701VF5000-C4T90PG/P31525070701VF5000-C4T1
34、10PG/P40031595951VF5000-C4T132PG/P4004001501501VF5000-C4T160PG/P6304501851851VF5000-C4T200PG/P 6305602402401VF5000-C4T220PG/P8006302702701VF5000-C4T245PG/P8006302702701VF5000-C4T280PG/P10008001502150213.5基本运行配线图 图35基本运行配线图 适用机型:VF5000-C4T0P7GVF5000-C4T15PG/P 图36基本运行配线图 适用机型:VF5000-C4T18P5G/PVF5000-C
35、4T315PG/P3.6控制回路配置及配线3.6.1 控制回路端子,排列如下:图37控制板端子排列顺序图3.6.2 主板端子功能说明,如表3-4所示类别端子标号名称端子功能说明规格通讯485+RS485通讯接口RS485差分信号正端标准RS485通讯接口,请使用双绞线或屏蔽线485-RS485差分信号负端多功能输出端子Y1.Y2开路集电极输出端子可编程定义为多种功能的开关量输出端子,详见第五章端子功能参数F4.07-F4.08输出端子功能介绍.(公共端：COM)光耦隔离输出工作电压范围:930V最大输出电流:50mA使用方法见F4.07-F4.08参数说明继电器输出端子TA.TB.TC故障继电器端子正常：TB-TC常闭；TA-TC常开故障：TB-TC常开；TA-TC常闭触点额定值NO：5A
