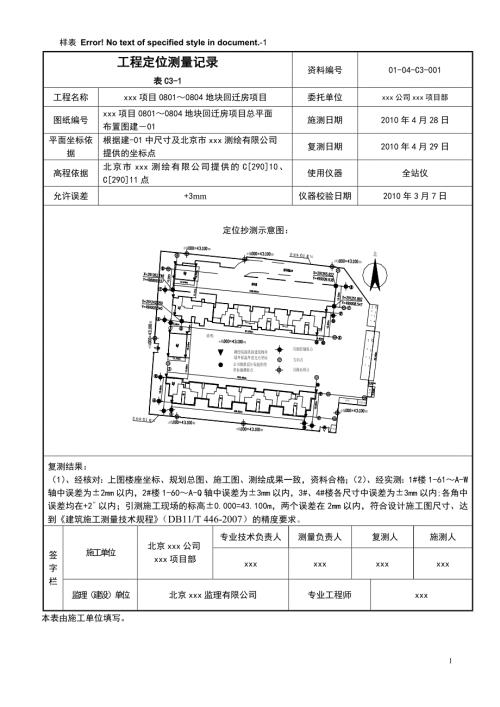

1、样表 Error! No text of specified style in document.1工程定位测量记录表C3-1资料编号01-04-C3-001工程名称xxx项目08010804地块回迁房项目委托单位xxx公司xxx项目部图纸编号xxx项目08010804地块回迁房项目总平面布置图建01施测日期2010年4月28日平面坐标依据根据建-01中尺寸及北京市xxx测绘有限公司提供的坐标点复测日期2010年4月29日高程依据北京市xxx测绘有限公司提供的C29010、C29011点使用仪器全站仪允许误差+3mm仪器校验日期2010年3月7日定位抄测示意图：复测结果：（1）、经核对：上图楼
2、座坐标、规划总图、施工图、测绘成果一致，资料合格；（2）、经实测：1#楼1-61A-W轴中误差为2mm以内，2#楼1-60A-Q轴中误差为3mm以内，3#、4#楼各尺寸中误差为3mm以内;各角中误差均在+2”以内；引测施工现场的标高0.000=43.100m，两个误差在2mm以内，符合设计施工图尺寸、达到建筑施工测量技术规程（DB11/T 446-2007）的精度要求。签字栏施工单位北京xxx公司xxx项目部专业技术负责人测量负责人复测人施测人xxxxxxxxxxxx监理（建设）单位北京xxx监理有限公司专业工程师xxx本表由施工单位填写。4样表 Error! No text of speci
3、fied style in document.2基槽平面及标高实测记录 表C3-2资料编号01-02-C3-001工程名称xxx项目08010804地块回迁房项目2#楼日 期2010年5月12日验线依据及内容：一、依据：1、根据xxx项目08010804地块回迁房项目2#楼基础平面图（结施03）、首层平面图（建施03）和北京市xxx测绘有限公司提供的控制桩进行施测。2、根据北京市xxx测绘有限公司提供的高程点C29010=41.971m、C29011=41.885m。3. 建筑施工测量技术规程（DB11/T 446-2007）、施工测量方案。 二、内容： 基底外轮廓线及外轮廓断面、基底垫层标高
4、集水坑、电梯井等位置。基槽平面、剖面简图： 检查意见：（1）经核对：外控轴线、设计施工图尺寸无误；（2）经查验：基底外轮廓线及外廓断面准确无误，基底标高-3.700m，误差均在2mm以内，符合建筑施工测量技术规程（DB11/T 446-2007）的精度要求。签字栏施工单位北京xxx公司xxx项目部专业技术负责人专业质检员施测人xxxxxxxxx监理（建设）单位北京xxx监理有限公司专业工程师xxx本表由施工单位填写。样表 Error! No text of specified style in document.3楼层平面放线及标高实测记录 表C3-3资料编号02-01-C3-001工程名称
5、xxx 08010804地块回迁房项目日 期2010年7月28日放线部位2#楼首层段114轴/AQ轴放线内容各主轴线、墙体、暗柱、门窗洞口位置线放线依据：1、根据 xxx项目08010804地块回迁房项目2#楼一三层墙平面布置图（结施-04）、首层平面图（建施-3）进行施测。2.建筑施工测量技术规程（DB11/T 446-2007）、施工测量方案。3.根据北京市 xxx 测绘有限公司提供的坐标值进行控制。4.0.000=43.100m。放线简图：检查意见：（1）、经核对：外控桩（坐标）尺寸或内控点尺寸、设计施工图及放线成果资料一致无误；（2）经查验：各边中误差均在2mm以内，各角中误差均在+3
6、以内，本层结构面标高-0.100m，误差在2mm以内，符合建筑施工测量技术规程（DB11/T 446-2007）的精度要求。签字栏施工单位北京 xxx 公司 xxx 项目部专业技术负责人专业质检员施测人xxxxxxxxx建设（监理）单位北京 xxx 监理有限公司专业工程师xxx本表由施工单位填写。样表 Error! No text of specified style in document.4 m楼层平面标高抄测记录 表C3-4资料编号02-01-C3-001工程名称xxx08010804（B03-2）地块回迁房项目2#楼日 期2010年8月25日抄测部位首层段114轴/AQ轴抄测内容墙体
7、柱建筑+0.500m（+1.000m）线抄测依据：1、根据xxx08010804地块回迁房项目2#楼一三层墙平面布置图（结施-04）、首层平面图（建施-3）进行施测。2.建筑施工测量技术规程（DB11/T 446-2007），施工测量方案。3.根据北京市xxx测绘有限公司提供的高程点C29010=41、971m，C29011=41.885m进行引测向上传递控制。4.首层+0.500m=+43.600m。抄测说明：检查意见：（1）经核对：楼层设计标高与抄测标高数值无误；（2）经查验：墙柱上抄测+0.500m=+0.500m，标高线误差2mm，符合设计施工图标高及建筑施工测量技术规程（DB11/
8、T 446-2007）的精度要求。签字栏施工单位北京xxx公司xxx项目部专业技术负责人专业质检员施测人xxxxxxxxx监理（建设）单位北京xxx监理有限公司专业工程师xxx本表由施工单位填写。样表3-5建筑物垂直度、标高观测记录表C3-5资料编号02-01-C3-001工程名称xxx 08010804地块回迁房项目施工阶段结构完成（工程竣工）观测日期2010年9月7日观测说明（附观测示意图）：1、 本工程为现浇砼框架结构。2、 用2秒精度铅直仪配合量距测得全高、垂直度。3、 用检定合格50m钢尺外加三项改正量得总高偏差。垂直度测量（全高）标高测量（全高）观测部位实测偏差（mm）观测部位实测偏差（mm）1#左偏71#+9右偏52#左偏112#+11右偏93#左偏83#+7右偏134#左偏114#+4右偏12结论：（1）经核对：设计施工图及对应的有关资料无误；（2）经查验：总高垂直度偏差值及标高高差值在允许范围内，符合设计施工图及建筑施工测量技术规程的精度要求。签字栏施工单位北京xxx公司xxx项目部专业技术负责人专业质检员施测人xxxxxxxxx监理（建设）单位北京xxx监理有限公司专业工程师xxx本表由施工单位填写。5
