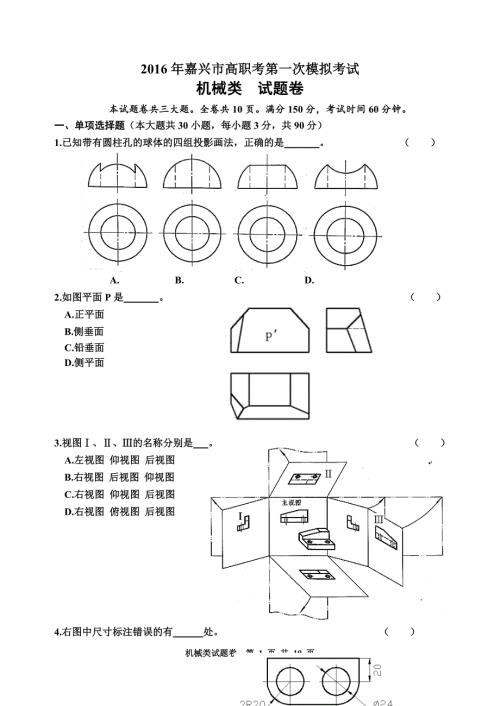

1、2016年嘉兴市高职考第一次模拟考试机械类 试题卷本试题卷共三大题。全卷共10页。满分150分，考试时间60分钟。一、单项选择题（本大题共30小题，每小题3分，共90分）1.已知带有圆柱孔的球体的四组投影画法，正确的是 。 （ ）A. B. C. D.2.如图平面P是 。 （ ） A.正平面 B.侧垂面 C.铅垂面 D.侧平面3.视图、的名称分别是 。 （ ） A.左视图 仰视图 后视图 B.右视图 后视图 仰视图 C.右视图 仰视图 后视图 D.右视图 俯视图 后视图4.右图中尺寸标注错误的有 处。 （ ） A.一处 B.两处 C.三处 D.四处5.选择正确的左视图。 （ ） A. B. C
2、 D.6. 选择正确的左视图。 （ ）A. B. C. D.7.根据三视图选择正确的正等轴测图。 （ ） A. B. C. D.8.选择正确的移出断面图。 （ ） A. B. C. D.9.选择正确的螺栓连接画法。 （ ）A. B. C. D10.当零件回转体上均匀分布的肋、轮辐、孔等结构不处于剖切平面上时，可将这些结构 。 （ ） A.按剖切位置剖到多少画多少 B.按不剖绘制 C.旋转到剖切平面上画出 D.均省略不画11.做拉伸试验检测材料的力学性能时，试样承受的载荷为 。 （ ） A.静载荷 B.冲击载荷 C.交变载荷 D.动载荷12.图示为司母戊大方鼎，它是中国商代后期商王为祭祀其母所
3、铸造的，1939年3月19日在河南省安阳市市郊出土。铸造司母戊大方鼎的材料是 。 （ ） A.纯铜 B.黄铜 C.白铜 D.青铜13.柴油机的曲轴可以采用 制造。 （ ） A.KTH-350-10 B.HT300 C.QT800-2 D.KTZ650-0214.硬度是判断碳钢切削加工性能好坏的依据之一，硬度过高或过低均不利于切削加工。以下热处理可提高低碳钢硬度，从而改善切削加工性能的是 。 （ ） A.退火 B.正火 C.回火 D.淬火15.结构简单、对中性好、承载能力强，装配较为困难，兼有轴向固定的周向固定方式是 。 （ ） A.销连接 B.过盈配合 C.紧定螺钉 D.圆锥面16.以下具有缓
4、冲吸振能力的联轴器是 。 （ ） A.万向联轴器 B.齿式联轴器 C.梅花形联轴器 D.十字滑块联轴器17.对以下各机械传动方式描述正确的是 。 （ ） A.齿轮传动能保证瞬时传动比恒定，能实现无级变速。 B.蜗杆传动的传动比大，承载能力大，不可用于减速机构。 C.链传动有准确的平均传动比，可在低速、高温、有油污的恶劣环境下工作。 D.带传动传动平稳，可以缓冲吸振，数控机床采用V带传动。18.轮毂长度为70mm，以下最合适的键长为 。 （ ） A.50mm B.65mm C.75mm D.80mm19.下图中滚动轴承安装正确的是 。 （ ） A. B. C. D.20.如图所示缝纫机踏板机构属
5、于 。 （ ） A.双摇杆机构 B.双曲柄机构 C.曲柄摇杆机构 D.无法判断21.以下 凸轮机构多用于低速、轻载、传动灵敏的场合。 （ ） A.平底式从动件 B.滚子式从动件 C.尖顶式从动件 D.均可以22.如图所示液压换向阀换向回路，对元件1-4的名称描述正确的是 。 （ ） A.1-减压阀 B.2-双向变量液压泵 C.3-三位四通电磁换向阀 D.4-单作用单杆活塞缸23.当孔的上极限偏差小于相配合的轴的下极限偏差时，此配合性质为 。 （ ） A.间隙配合 B.过渡配合 C.过盈配合 D.过渡配合或过盈配合24.某种零件装配时需要进行修配，则此种零件 。 （ ） A.具有完全互换性 B.
6、具有不完全互换性 C.不具有互换性 D.无法确定是否具有呼唤25.下列 是间接测量。 （ ） A. B. C. D. 测量下图螺纹轴零件，分析完成26-30题。26.根据零件的功能要求，直线度主要有给定平面内、给定方向上和任意方向上三种类型，该零件的直线度公差属于给定一个方向上的直线度，选择正确的公差带示意图。 （ ） A. B. C. D.27.现有一游标卡尺测量20mm的块规时，读数为20.04mm，若用该游标卡尺测量尺寸560.15，读数为56.18mm,则该尺寸实际值为 mm。 （ ） A.56.18 B.56.16 C. 56.12 D. 56.14 28.将工件竖放在工作台上，用测
7、量范围为50-75mm的外径千分尺测量，测砧与工件位置关系正确的是 。 （ ） A. B. C. D.29.用外径千分尺测量读数如图所示为 。 （ ）A.52.470mm B. 51.970mm C. 51.470mm D.52.030mm30.用三针法测量螺纹M242-6g,测得5个数据后， 为螺纹的实际中径值。 （ ） A.取5个数的平均值 B.取5个数的最小值C.取5个数平均值M，然后代入公式d2=M-C30D.取5个数平均值M，然后代入公式d2=M-C60二、是非选择题（本大题共10小题，每小题2分，共20分）判断下列各题，正确的填“A”，错误的填“B”。识读零件图，分析并判断。完成3
8、1题-40题。31.该零件图采用了6个视图表达输出轴，其中有四个移出断面图。 （ ）32.图中键槽的深度为5.5mm，主视图中的尺寸14是该键槽的定形尺寸。 （ ）33.图中形位公差的被测要素为50n6圆柱中心轴线，基准要素为左右两段32f6圆柱公共中心轴线A-B。 （ ）34.轴端螺纹M241.5-6g是左旋普通细牙螺纹，螺距为1.5mm。 （ ）35.输出轴材料为45钢，45钢涂色用白色和棕色。 （ ）36.按轴线形状分，该轴属于直轴；按外形来分，该轴属于阶梯轴；按承受载荷来分，该轴属于转轴。 （ ）37.50n6轴段称为轴颈，与轴上零件的轮毂相配合，并采用普通平键作周向固定。（ ）38.
9、键槽宽度尺寸的公差为0.043mm,它是键槽允许尺寸的变动量。 （ ）39.尺寸32f6表示该轴的公称尺寸为32，基本偏差代号为f，公差等级为6级。（ ）40.32f6的轴与32H7的孔配合形成间隙配合。 （ ） 三、作图、分析、计算题。（本大题共4小题，共40分）41补画左视图。（本题6分）42. 补画视图中的缺线。（本题8分）43. 将主视图画成半剖主视图。（本题10分）44.图示轮系中，已知Z1=25，Z2=40，Z3=20，Z4=60，Z5为双头蜗杆，Z6=80，Z7=40，Z8=20，Z9=20,m9=2mm。已知n1=600r/min（方向见图）。试回答下列问题。（本题共16分，其
10、中第1小题 至第6小题每空1分，第7小题8分） (1)此传动系统有三种机械传动方式，包括齿轮传动、 传动和 传动。(2)Z5和Z6啮合传动时两轴线的关系是 。（在垂直相错；平行；垂直相交中选择，并将序号填写在“ ”处）(3)若Z5的材料选用45钢，含碳量为 ，按含碳量来分，该材料属于 钢，预备热处理可采用 。（在退火；淬火；正火；回火中选择，并将序号填写在“ ”处）(4)若Z5的材料选用20CrMnTi，预备热处理后应进行的热处理为 。(5)判断工作台的移动方向为 。(6)已知Z1的齿距为12.56mm，请计算Z2的分度圆直径d2和齿条10的移动速度v。机械类试题卷 第 10 页 共 10 页
