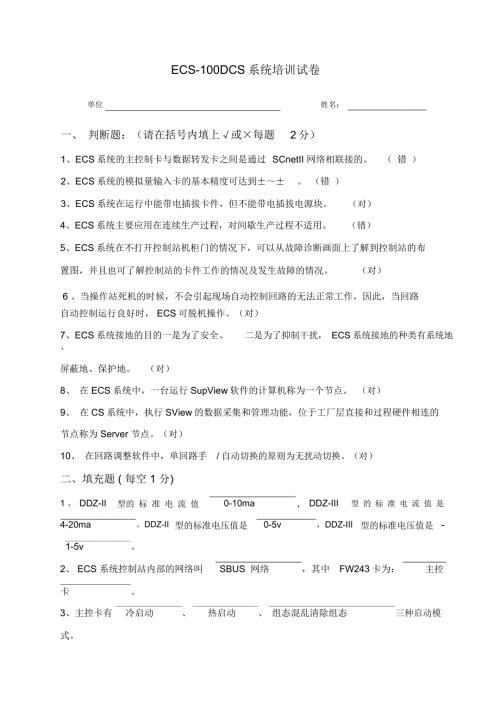

1、ECS-100DCS系统培训试卷单位姓名：一、 判断题：（请在括号内填上或每题2分）1、ECS系统的主控制卡与数据转发卡之间是通过SCnetII 网络相联接的。（ 错 ）2、ECS系统的模拟量输入卡的基本精度可达到。 （错 ）3、ECS系统在运行中能带电插拔卡件，但不能带电插拔电源块。（对）4、ECS系统主要应用在连续生产过程，对间歇生产过程不适用。（错）5、ECS系统在不打开控制站机柜门的情况下，可以从故障诊断画面上了解到控制站的布置图，并且也可了解控制站的卡件工作的情况及发生故障的情况。（对）6 、当操作站死机的时候，不会引起现场自动控制回路的无法正常工作，因此，当回路自动控制运行良好时，
2、 ECS可脱机操作。（对）7、ECS系统接地的目的一是为了安全、二是为了抑制干扰， ECS系统接地的种类有系统地、屏蔽地、保护地。（对）8、 在ECS系统中，一台运行 SupView软件的计算机称为一个节点。（对）9、 在CS系统中，执行 SView的数据采集和管理功能，位于工厂层直接和过程硬件相连的节点称为 Server 节点。（对）10、 在回路调整软件中，单回路手/ 自动切换的原则为无扰动切换。（对）二、填充题 ( 每空 1 分)1 、DDZ-II型的 标 准 电 流 值0-10ma，DDZ-III型 的 标 准 电 流 值 是4-20ma。DDZ-II型的标准电压值是0-5v，DDZ-
3、III型的标准电压值是-1-5v。2、 ECS 系统控制站内部的网络叫SBUS 网络，其中FW243卡为：主控卡。3、主控卡有冷启动、热启动、 组态混乱清除组态三种启动模式。4、过程控制网的通讯介质有双绞线、细缆、粗缆5、工业控制中常用PID 调节，这里的 P、I 、D 分别指 比例分。在回路调整画面中，内部仪表的PV 是指 测量值、光纤、 积分、SV 指。、 微给定值、MV指控制值。6、浙大中控的 ECS系统的软件包括 系统组态三部分，其中，实时监控软件的基本功能为、 实时监控制作流程图、 语言编程、 实时监控。7、在实时数据库中，AI数据块与AO数据块的主要区别为输入、输出，一级数据块与二
4、级数据块的区别为以一级数据块为主、二级数据块作为辅助。8、在ECS系统中， I/O driver的作用主要为完成上传和下发ECS的以太网通讯命，从而实现 ECS硬件设备实时数据的读写9、在 ECS系统中，设计报表的工具有Acess 、 Excel、 SForm。10、在比例积分调节器中，积分时间越小，则积分作用越强，微风时间越大，则微分作用越强。11、常见的热电偶有BSKE等类型三、问答题：1、在 DCS组态修改时，请说出修改哪些内容需要下载组态，什么时候需要离线下载组态什么时候可以在线下载组态 （15 分）只需重新编译不需要重新下载：修改操作站组态（I/O 点量程、流程图、趋势曲线、数据一览
5、等）在线下载组态：增加程序与其他控制联锁程序无关且该程序段也不是用于联锁及控制，修改卡件类型离线下载组态：1、装置运行期间自定义程序不允许有暂停的2 、修改的程序参与联锁及控制3、增减自定义程序当中的全局变量4、删除、插入自定义位号5、增加、删除 I/O 卡件，增加、删除I/O 点位号2、控制站板子端有何功能请简要说明。（13 分）端子板的作用：系统的输入、输出信号经过端子板转接分别供系统卡件处理或用于驱动功率电器、小功率现场设备、伺服放大器、可控硅等。端子板上有滤波电路、抗浪湧冲击电路、过流保护电路等功能电路，提供对信号的前期处理及保护功能。四、上机题（ 15 分）1、要在系统中增加一个测量点，并在监控画面中显示出来，该如何操作，写出简要步骤（包括组态、安装、下载、显示）。步骤：1、在硬件组态中根据测量点的信号类型选择卡件类型，地址，参数设置2、在流程图中画面中添加该测量点的数据显示3、编译4、下载5、在监控画面里查看
