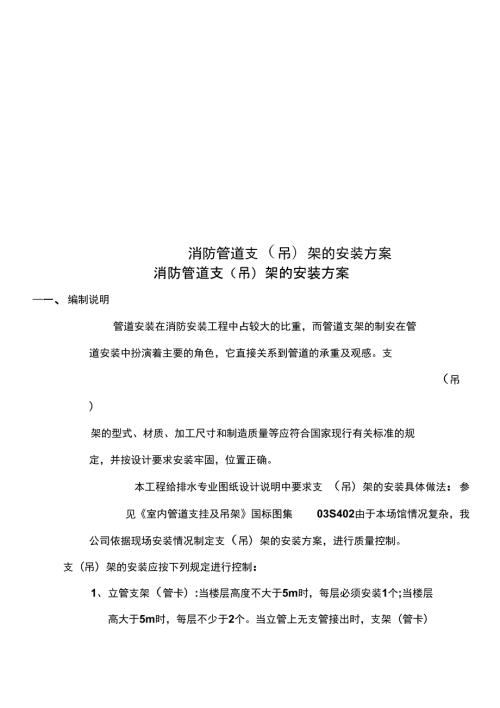

1、消防管道支（吊）架的安装方案消防管道支（吊）架的安装方案一、编制说明管道安装在消防安装工程中占较大的比重，而管道支架的制安在管道安装中扮演着主要的角色，它直接关系到管道的承重及观感。支（吊）架的型式、材质、加工尺寸和制造质量等应符合国家现行有关标准的规 定，并按设计要求安装牢固，位置正确。本工程给排水专业图纸设计说明中要求支 （吊）架的安装具体做法：参 见室内管道支挂及吊架国标图集03S402由于本场馆情况复杂，我公司依据现场安装情况制定支（吊）架的安装方案，进行质量控制。支（吊）架的安装应按下列规定进行控制：1、立管支架（管卡）:当楼层高度不大于5m时，每层必须安装1个;当楼层 高大于5m时
2、每层不少于2个。当立管上无支管接出时，支架（管卡） 安装高度宜距地面1 . 20-1 60m。2、 横管吊架（托架）:每一直线管段必须设置1个;直线管段上2个吊架（托架）间的距离不得大于表内的规定。公称直径DN（mm）506580100125150200250300350刚性接头3.003.654.255155757.00挠性接头3.604.204.805.40注:本表适用于非保温管道。对保温管道应按管道上保温材料重量的 影响相应缩小吊架的间距。横管吊架（托架）应设置在接头两侧和三通、四通、弯头、异径管等管件上下游连接接头的两侧。吊架（托架）与接头的净间距不宜小于150mm和 大于300mm
3、在管道系统中，应在下列位置固定支架（吊架）:1、进水立管的底部；2、立管接出支管的三通、四通、弯头的部位 ；3、立管因自由长度较长而需要支承立管重量的部位 ；4、横管接出支管与支管接头、三通、四通、弯头等管件连接的部位5、在刚性卡箍接头500mm内管道上补加支吊架。角钢类支吊架的制安1、 龙门式0O-C-30倒吊钢板支架型材适用管道倒吊钢板（或大一号角钢）膨胀螺栓L30 X 30X 4 DN25DN405 =6100X 100M8 X 80510 （根据角钢大小5而选定，其余倒角类同。）龙门式支吊架材料适用表3L40 X 40 X 5DN50DN1508 =8110X 110M10 X 852
4、座地式2030周边超出底板20注：座地式支架安装在室外的地面、天面露台的地面，这部分的支架必须安装在高于地面不少于 50mm的水泥基础上。座地式支架材料适用表支架型材适用管道支架底板膨胀螺栓L40 X 40 X 5 DN25DN508 =8110X 110M10 X 85L50 X 50 X 6DN60DN1508 =10120X 120M12 X1003、挂墙（柱）式支架（宜固定在混凝土墙体上）I型：L型支架（立柱长度与横担长度之比 1： 1）挂墙式支架材料适用表支架型材适用管道膨胀螺栓备注L40 X 40 X 5 DN50M10 X100适用于I型及空调的冷凝水、冷媒支架L50 X 50
5、 X 6DN60DN100M12 X100适用于H型三角型支架4II型：三角型支架三、槽钢类支吊架的制安1吊式龙门支架I、横梁安装（一）H、天花吊顶式皿、横梁安装吊式龙门支架材料适用表（同时适用于座地式）吊架型材适用管道支架底板膨胀螺栓6#槽钢DN2008 =10 150 X 150M12 X1008#槽钢DN2505 =10170X 170M12 X10010#槽 钢DN300DN4008 =12190X 佃0M12 X120吊架型材适用管道支架底板膨胀螺栓备注6#槽钢DN10O DN 1508 =10 150 X 150M12 X1008#槽钢DN200DN2505 =10170X 170
6、M12 X100立管顶 部、底部 增设支 承措施10#槽 钢DN300DN4008 =12190X 佃0M12 X120同上四、角钢类综合支架（最大支承管道数量如管径减少一级，支承管径数量可增加一条；1、吊式龙头支架oOa门0XX.20-30j. 30-50T 横梁安装20-2、座地龙门支架（适用于露台及室外露天管道）3Q3Q8水媚管燉高出地面S吊式龙门支架材料适用表吊架型材最大支承管道数量支架底板膨胀螺栓L30 X 30X 4 DN25X 25 =8100X 100M10 X 85L40 X 40 X 5DN32DN65 X 28 =10110X 110M10 X 85L50 X 50 X
7、6DN80DN150 X 25 =10110X 110M12 X100座地龙门支架材料适用表吊架型材最大支承管道数量支架底板膨胀螺栓L30 X 30X 4 DN25X 25 =8100X 100M10 X 85L40 X 40 X 5DN32DN65 X 28 =10110X 110M10 X 85L50 X 50 X 6DN80DN150 X 25 =10110X 110M12 X1003、水平龙门支架V7 V7V7 U20-30503 L水平龙门支架材料适用表吊架型材最大支承管道数量支架底板膨胀螺栓L40 X 40 X 5 DN40 X 28 =8110X 110M10 X 85L50 X
8、 50 X 6DN50DN100 X 28 =10110X 110M12 X100五、槽钢类综合支架1、吊式龙门支架吊式龙门支架材料适用表吊架型材最大支承管道数量支架底板膨胀螺栓10#槽钢DN200 DN25CX 25 =12190X 佃0M12 X12012#槽钢DN30 0DN40CX 25 =12210X 210M12 X120sLOOQuOL.* *、0-5i3I、懂梁安装00ir.構梁安装IIL天花吊I装2、座地龙门支架水堀管嫌高出地面S10座地龙门支架材料适用表吊架型材最大支承管道数量支架底板膨胀螺栓10#槽钢DN20 0DN25CX 25 =12190X 佃0M12 X12012
9、槽钢DN30 0DN400K 25 =12210X 210M12 X120水平龙门支架:V7 V7T7 V73、水平龙门支架（立管支架）水平龙门支架（立管支架）材料适用表吊架型材最大支承管道数量支架底板膨胀螺栓8#槽钢DN12 5DN15CX 25 =12210X 210M12 X12010#槽钢DN200DN250 X 25 =12230 X 230M12 X12012#槽钢DN300DN400 X 25 =12250 X 250M12 X12011六、喷淋支管末端防晃支架喷淋防晃支架晃动支架材料适用表部 适用件名称晃动角钢管道卡码六角螺栓支架吊板膨胀螺栓dNL30 X 30 X 3S =
10、3 25扁钢M8 X 30S =6100X 100M8 X 8512七、支吊架制作的一些要求。1、平支架安装高度：4米楼层以下支架离地面1.51.8m,以1.65米为宜。如起过4米楼层，则按比例均布。2、道卡码螺栓处露以25个螺距为宜，并应安装平介子，紧固螺母。3、架必须先油漆后安装，按规定应二遍防锈漆，外加二遍面漆。4、架所有孔必须采用钻孔，不得使用气割开孔。5、胀螺栓的深度应充分考虑到批荡层的厚度。6、提倡使用共用支架。对大面积使用的一些支架宜先做样板，以点带面（特别是本文无提及的做法）。八、为规范管道卡码螺栓外露的标准，特制作卡码尺寸标准图附图13夕曜中公称m m 位 单官卡公称内径官卡
11、内径管卡螺纹长度（A）管卡有效长度（B）管卡螺栓直径备注DN15 221739 5DN20 271744 5DN25 341953 6DN32 431962 6DN40 491968 8DN50 612182 8DN65 762197 8DN80 8923112 10DN100 11523138 10DN125 14123164 10DN150 16623189 10DN200 22026246 12DN250 27426300 12DN300 32626352 12九、网架部分由于情况特殊，依据现场安装14钢结构阖架方管.柯曾扁轶抱锂吊裝圳站杓网架方曾、牺管扁伐挹箍吊装钢结构网聲消防管、防半炯凤曾吊装钢结构网架消防管防排烟风管吊装材料适用表吊架型材管道直径规格螺栓扁钢DN25 DN50-40*4M8 X 50扁钢DN70 DN150-50*5M10 X 60丝杠吊杆DN25 DN50 10M10 X 60丝杠吊杆DN70 DN150 12M12 X 60钢结构网架下安装消防管道、防排烟管道需支吊架，基于钢结构网架不能焊接我公司结合现 场情况拟用扁钢抱箍套在网架的方管和圆管上，被吊装的消防管按 图集03S402第2715页不保温管卡参数制作安装，防排烟风管采用双吊杆吊架 安装。16
