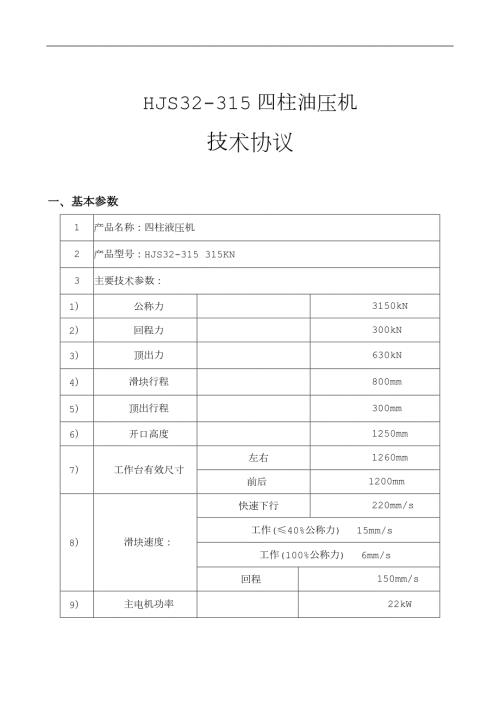

1、HJS32-315四柱油压机技术协议一、基本参数1产品名称：四柱液压机2产品型号：HJS32-315 315KN3主要技术参数：1）公称力3150kN2）回程力300kN3）顶出力630kN4）滑块行程800mm5）顶出行程300mm6）开口高度1250mm7）工作台有效尺寸左右1260mm前后1200mm8）滑块速度：快速下行220mm/s工作(40%公称力) 15mm/s工作(100%公称力) 6mm/s回程150mm/s9）主电机功率22kW二、特点和性能1、机械部份：1）机身采用三梁四柱式结构，上梁、工作台通过立柱和紧固螺母、调整螺母结合成一个固定机架，机架精度靠调节螺母调整，具有良
2、好的强度、刚度和精度保持性，上梁、工作台、滑块等大件为钢板焊接件，材料为 Q235-B，经计算机优化设计，采用二氧化碳气体保护焊，焊后消除应力，焊缝经打磨，无焊渣和流疤现象，机身外观平整，无明显凹凸现象。2）滑块采用四柱导向方式，具有良好的导向性能和精度保持性，滑块下方布有 T 形槽，用于安装模具，立柱为 45#钢，导向表面热处理硬度为 HRC45-50。3）上梁为箱形结构件，经计算机优化设计，上梁内装有主工作油缸，上面装有充液油箱。4）工作台为箱形结构件，经计算机优化设计，工作台面上方布有T 形槽。5）主油缸为一只活塞缸，布置在上横梁孔内，油缸体的材料为45号锻钢。2、液压系统：1）液压动力
3、机构安装在机身右方，由泵、电机、阀集成块，油箱等组成，动力机构中包括油液过滤，油温油位显示等多种装置，主油泵为恒功率轴向柱塞泵，输出流量可随压力的变化而变化。2）液压系统采用二通插装阀，具有体积小、结构紧凑、流阻小、流量大、动作灵敏、工作可靠、密封性能好等特点。主缸下腔有二级支承系统，确保在某一元件突然失灵的情况下滑块不会下落。主缸和顶出缸压力可在 5MPa25MPa 间调节，系统中设有安全阀，以限制液压系统的最高压力。3）油箱为钢板焊接结构，油箱侧面开有清洗窗口，设有油标。空气滤清器、阀集成块等在油箱盖板上方有序排列。4）主要液压管路设有布局合理的抗震管夹，以防止高压管道的震动和泄漏，管道安
4、装前进行酸洗和钝化处理，以保证油液的清洁度。3、电气系统：1）设有独立的电气控制柜，按钮集中控制。本机电源为 AC380V，50HZ；控制电源为 AC220V；先导阀电磁铁电源为 DC24V。2)采用 PLC 可编程序控制器。在 PLC 输出点与电磁阀之间，通过中间继电器连接3）提供湖机液压机运行控制软件 V1.0。4、操作系统：1）可实现调整、手动和半自动三种操作方式。调整(点动)：操作相应的功能按钮完成相应的动作，每按一次按钮完成相应动作的一次点动，主要用于设备调整及更换模具时。手动：按压相应的操作按钮完成相应的工艺动作，当按静止按钮或到动作的行程限位时运动停止。半自动：按压双手工作按钮，
5、完成一次工艺循环。半自动动作顺序如下：滑块快下 滑块慢下压制 滑块加压延时及泄压 滑块回程。滑块行程由行程控制装置调整。2）主缸和顶缸压力由远程调压阀进行调压。3）保压时间由时间继电器设定。5、安全装置：1）静止及急停按钮：发生异常时按“静止”按钮，动作停止。按“急停”按钮，包括电机停止运行。2）双手操作按钮：双手按下时同步时限 0.51S。主缸下腔二级支承回路，任何一级支承回路的单独失灵不会引起滑块下落。3）液压系统回路设有安全阀。6、配套件供货厂：1）、高压油泵：邵阳维克柱塞泵2)、二通插装阀集成块济宁泰丰3)、油缸密封圈 广研所 4）、PLC可编程控制器 日本光洋（无锡）有限公司7、执行
6、标准1)、GB9166-2009四柱液压机精度2)、JB3818-1999液压机技术条件3)、JB3915-1985液压机安全技术条件4)、GB5226.1-2008机械电气安全机械电气设备第 1部分：通用技术条件5)、JB/T8609-1997液压机械焊接技术条件8、备品备件及技术资料1）、提供管接头处密封件壹套。2）、提供地脚螺栓、螺母及压机专用工具壹套。3）、提供壹套使用说明书。说明书满足使用、维护、保养、操作、安装、调整的需要、装订整齐规范。内容包括：用途和特点、主要技术参数，结构概述，液压系统概述，电气系统概述，安装试车，故障与排除方法，维护保养，安全操作规程等。4）、说明书附图：总装配图、主要部件简图、滑块仰视图、工作台俯视图，液压原理图、电气原理图、电气互联图、电器接线图、主要油缸示意图等。5）、出厂合格证明壹份。6）、装箱单壹份。Welcome ToDownload !欢迎您的下载，资料仅供参考！精品资料
