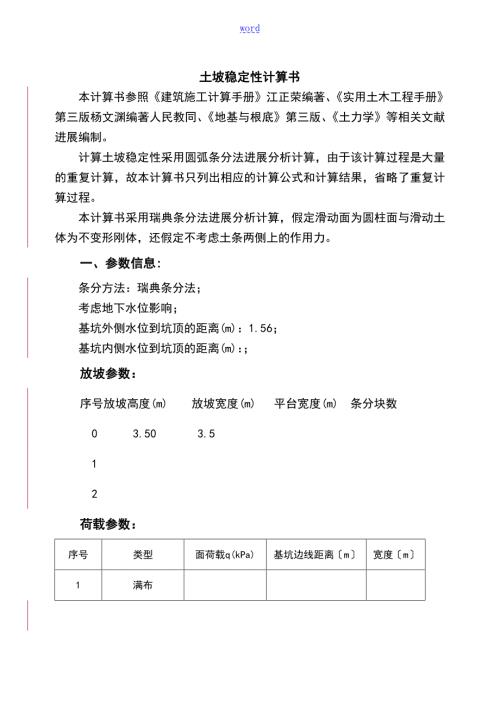

1、word土坡稳定性计算书本计算书参照建筑施工计算手册江正荣编著、实用土木工程手册第三版杨文渊编著人民教同、地基与根底第三版、土力学等相关文献进展编制。计算土坡稳定性采用圆弧条分法进展分析计算，由于该计算过程是大量的重复计算，故本计算书只列出相应的计算公式和计算结果，省略了重复计算过程。本计算书采用瑞典条分法进展分析计算，假定滑动面为圆柱面与滑动土体为不变形刚体，还假定不考虑土条两侧上的作用力。一、参数信息:条分方法：瑞典条分法；考虑地下水位影响；基坑外侧水位到坑顶的距离(m)：1.56；基坑内侧水位到坑顶的距离(m)：；放坡参数：序号放坡高度(m) 放坡宽度(m) 平台宽度(m) 条分块数 0
2、 3.50 3.5 1 2 荷载参数：序号类型面荷载q(kPa)基坑边线距离m宽度m1满布土层参数：序号土名称土厚度m坑壁土的重度(kN/m3)坑壁土的内摩擦角()粘聚力kPa饱容重(kN/m3)1粉质粘土151010二、计算原理:根据土坡极限平衡稳定进展计算。自然界匀质土坡失去稳定，滑动面呈曲面，通常滑动面接近圆弧，可将滑裂面近似成圆弧计算。将土坡的土体沿竖直方向分成假如干个土条，从土条中任意取出第i条，不考虑其侧面上的作用力时，该土条上存在着：1、土条自重，2、作用于土条弧面上的法向反力，3、作用于土条圆弧面上的切向阻力。将抗剪强度引起的极限抗滑力矩和滑动力矩的比值作为安全系数，考虑安全储
3、藏的大小，按照规X要求，安全系数要满足的要求。将抗剪强度引起的极限抗滑力矩和滑动力矩的比值作为安全系数，考虑安全储藏的大小，按照规X要求，安全系数要满足的要求。三、计算公式:式子中：Fs -土坡稳定安全系数；c -土层的粘聚力；li-第i条土条的圆弧长度； -土层的计算重度；i -第i条土到滑动圆弧圆心与竖直方向的夹角； -土层的内摩擦角；bi -第i条土的宽度；hi -第i条土的平均高度；h1i第i条土水位以上的高度；h2i第i条土水位以下的高度； 第i条土的平均重度的浮重度；q第i条土条土上的均布荷载；其中，根据几何关系，求得hi为：式子中：r -土坡滑动圆弧的半径；l0 -坡角距圆心垂线
4、与坡角地坪线交点长度； -土坡与水平面的夹角；h1i的计算公式当h1i hi时，取h1i = hi；当h1i0时，取h1i = 0；h2i的计算公式：h2i = hi-h1i；hw土坡外地下水位深度；li的几何关系为：四、计算安全系数:将数据各参数代入上面的公式，通过循环计算，求得最小的安全系数Fs：计算步数安全系数滑裂角(度) 圆心X(m) 圆心Y(m) 半径R(m) 第1步 1.391 45.259-0.038 8.449 8.449 示意图如下：计算步数安全系数滑裂角(度) 圆心X(m) 圆心Y(m) 半径R(m) 第2步 1.321 52.516 -0.028 18.947 18.94
5、7 示意图如下：计算步数安全系数滑裂角(度) 圆心X(m) 圆心Y(m) 半径R(m) 第3步 1.325 55.011 0.279 26.296 26.298 示意图如下：计算结论如下：第 1 步开挖内部整体稳定性安全系数 Fs= 1.3911.30 满足要求! 标高 -5.000 m第 2 步开挖内部整体稳定性安全系数 Fs= 1.3211.30 满足要求! 标高 -10.000 m第 3 步开挖内部整体稳定性安全系数 Fs= 1.3251.30 满足要求! 标高 -13.000 m附件二 集水明排降水计算书集水明排降水计算书1、基坑涌水量计算：均质含水层潜水完整井基坑涌水量计算基坑远离地
6、面水源时式中 Q基坑涌水量；K土壤的渗透系数取k=20m/d；H潜水含水层厚度；S基坑水位降深；R降水影响半径；宜通过试验或根据当地经验确定，当基坑安全等级为二、三级时，对潜水含水层按下式计算：k土的渗透系数；r0基坑等效半径；当基坑为圆形时，基坑等效半径取圆半径。本工程基坑等效半径r0=54m，基坑深14m,水位降深12.5m，潜水含水层厚12.5m。经计算降水影响半径R=395m，基坑涌水量Q=4640m3/d。2、抽水泵数量式中 Q基坑总涌水量；q单泵出水量本工程采用的150mm潜水泵出水量q2400 m3/d。经计算n3，与至少保证3台150mm潜水泵24小时连续抽排。按照本工程集水明拍方式，在没有雨水的情况下，至少需要9台以上连续工作。附图一 基坑平面布置图 基坑开挖断面图附图二基坑开挖平面示意图附图三 基坑开挖断面图 基坑开挖平面布置图附进度表 浓密池与泵房施工进度计划
