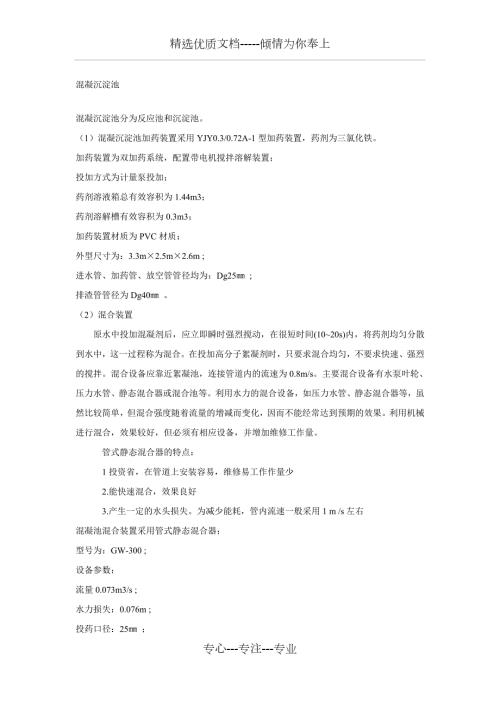

1、精选优质文档-倾情为你奉上混凝沉淀池混凝沉淀池分为反应池和沉淀池。（1）混凝沉淀池加药装置采用YJY0.3/0.72A-1型加药装置，药剂为三氯化铁。加药装置为双加药系统，配置带电机搅拌溶解装置；投加方式为计量泵投加；药剂溶液箱总有效容积为1.44m3；药剂溶解槽有效容积为0.3m3；加药装置材质为PVC材质；外型尺寸为：3.3m2.5m2.6m ; 进水管、加药管、放空管管径均为：Dg25 ; 排渣管管径为Dg40 。（2）混合装置 原水中投加混凝剂后，应立即瞬时强烈搅动，在很短时间(1020s)内，将药剂均匀分散到水中，这一过程称为混合。在投加高分子絮凝剂时，只要求混合均匀，不要求快速、强
2、烈的搅拌。混合设备应靠近絮凝池，连接管道内的流速为0.8m/s。主要混合设备有水泵叶轮、压力水管、静态混合器或混合池等。利用水力的混合设备，如压力水管、静态混合器等，虽然比较简单，但混合强度随着流量的增减而变化，因而不能经常达到预期的效果。利用机械进行混合，效果较好，但必须有相应设备，并增加维修工作量。 管式静态混合器的特点： 1投资省，在管道上安装容易，维修易工作作量少 2.能快速混合，效果良好 3.产生一定的水头损失。为减少能耗，管内流速一般采用1 m /s左右混凝池混合装置采用管式静态混合器；型号为：GW-300 ;设备参数：流量0.073m3/s ;水力损失：0.076m ; 投药口径
3、25 ； 管长1650 。管式静态混合器如图2-6。（3）絮凝池 机械絮凝池是利用装在水下转动的叶轮进行搅拌的絮凝池。按搅拌叶轮轴的安放方向，可分为水平(卧)轴式和垂直(立)轴式两种类型。叶轮的转数可根据水量和水质情况进行调节，水头损失比其他池型小。 机械絮凝池的设计要点如下: 絮凝时间采用1015 min ; 絮凝池一般不少于2个，池内一般设3一4排搅拌机，各排之问可用隔墙或穿孔墙分隔，以免短流; 叶轮桨板中心处的线速度，从第一排的0.5m/s,逐渐减小到最后一排的0.2m/s; 水平式搅拌轴应设于池中水深1/2处，每个搅拌叶轮的桨板数目一般为46块，桨板长度不大于叶轮直径的0.75倍 ,
4、叶轮直径应比絮凝池水深小0 . 3 m，叶轮边缘与池子侧壁间距不大于0 .25m; 垂直式搅拌轴设于池中间，.上桨板顶端在水面下0.3m处，下桨板底端距池底0.30.5m,桨板外缘离池壁不大干0.25m; 每排搅拌叶轮上的桨板总面积为水流截面积的10l% 20%,不适宜超过25%，每块桨板的宽度为桨板长的1/151/10，一般采用10一30cm; 为了适应水量、水质和药剂品种的变化，宜采用无级变速的传动装置; 絮凝池深度应根据处理工艺流程要求确定，一般为3，一4m; 全部搅拌轴及叶轮等机械设备，均应考虑防腐; 水平轴式的轴承与轴架宜设于池外(水位以上)，以避免池中泥砂进人导致严重磨损或折断。本
5、设计中絮凝池采用立轴式机械絮凝池1座，设置3格，每个格长宽深为3m3m3.3m。絮凝池为钢筋混凝土结构，长宽深为：10m3.5m3.3m。絮凝池有效水深为：3m。絮凝池有效容积：27m3.絮凝池梅格线速度为0.612m/s, 0.408m/s, 0.204m/s .絮凝池桨板长宽为：1.5m0.15m.第一格叶轮功率：0.125KW.第二格叶轮功率：0.037KW.第三格叶轮功率：0.0046KW.电动机所需功率：0.278KW.絮凝池第一格的速度梯度为：67.76.絮凝池第二格的速度梯度为：36.88.絮凝池第三格的速度梯度为：13.04.絮凝池平均速度梯度：45.45。混凝沉淀池混凝沉淀池
6、采用的混凝剂为三氯化铁，混凝剂三氯化铁适宜的PH值范围为6.59。一般投加量为170mg/L,最高投加量为220mg/L。5.1加药装置:YJY加药装置主要应用于各类给水处理、污水处理剂循环水处理等工艺流程，用以投加混凝剂、消毒剂、及酸、碱溶剂等药剂。所以本设计采用YJY型加药装置，为双加药系统，配置带电动机搅拌溶解装置，投药方式为计量泵投加，订货型号为：YJY-0.3/1.44A-1。其药剂溶解槽有效容积为0.3m3，药剂溶液箱有效容积为1.44m3。加药装置材质采用PVC材质。加药装置外型尺寸为：3.32.52.6m。厂家：广东汇众水处理有限责任公司。5.2 混合装置：管式静态混合器是用于
7、给水、排水工程的高效混合装置，其混合单体元件以二个为一组，交叉组合，固定在管道内使投加的混凝剂、助凝剂、消毒剂在管道内作瞬时混合。其特点为：不需要外加动力；水流通过混合器，产生成对分流，交叉混合和反向旋流，效果显著，混合率达9095；投资低廉，安装方便，一般不需要维修、养护、管理方便；混合器安装应尽量靠近沉淀池。型号为：GW-300其参数为:污水流量0.073m3/s ; 水头损失0.076m ; 投药口径25； 管长1650.5.3 絮凝池絮凝阶段的主要任务是，创造适当的水力条件，使药剂与水混合后所产生的微絮凝体，在一定时间内凝聚成具有良好物理性能的絮凝体，它应有足够大的粒度（0.61.0m
8、m）、密度和强度(不易破碎);并为杂质颗粒在沉淀澄清阶段迅速沉降分离创造良好的条件。 机械絮凝池是利用装在水下转动的叶轮进行搅拌的絮凝池。按叶轮轴的安放方向，可分为水平(卧)轴式和垂直(立)轴式两种类型。叶轮的转数可根据水量和水质情况进行调节，水头损失比其他池型小。 机械絮凝池一般不少于2个，絮凝时间为1520min。搅拌器常设3一4排，搅拌叶轮中心应设于池水探处。每排搅拌叶轮上的桨板总面积为水流截面积的10%一20%，不宜超过25%，每块桨板的宽度为1030cm。水平轴式的每个叶轮的桨板数目为4一6块，桨板长度不大于叶轮直径的75%。叶轮直径应比絮凝池水深小0.3m，叶轮边缘与池子侧壁间距不
9、大于0.25m。叶轮半径中心点的线速度宜自第一挡的 *s rn 逐渐变小至末挡的0 .Z m。各排搅拌叶轮的转速沿顺水流方向逐渐减小，即第一排转速最大，以后各排逐渐减小。絮凝池深度应根据水J一高程系统布置确定，一般为34m。搅拌装置(轴、叶轮等)应进行防腐处理。轴承与轴架宜设于池外(水位以上)，以避免池中泥砂进人导致严重磨损或折断。垂直轴式等径叶轮机械絮凝池的计算设计计算（1）池体尺寸池体容积W絮凝时间采用t=24min，则（2）池平面尺寸 为便于安装叶轮，并根据沉淀池尺寸，絮凝池的分格数采用n=3。每格内装设搅拌叶轮一个。各格之间用设有过水孔的垂直隔墙导流，孔口位置采取上下交错方式排列，易使水流分布均匀(见图l一27)。絮凝池各格的平面尺寸为3.0m3.0m絮凝池宽度B=3.0m，长度L=3.0m3=9.0m。（3）池高H有效水深 池超高取H=0.3m，则絮凝池总高为：H=H+H=3.0+0.3=3.3m(4)搅拌设备（见图1-27）叶轮的构造参数：叶轮直径取D0=2.6m桨板长度取l=1.5m (l/D=1.5/2.6=0.577V4, 所以 符合要求。专心-专注-专业
