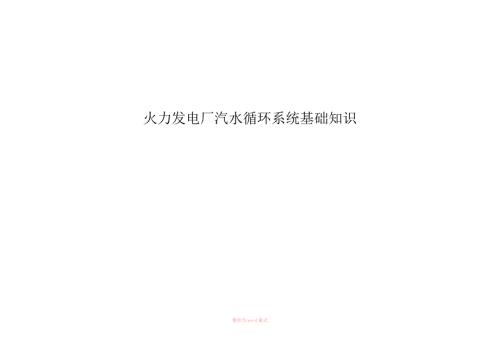

1、火力发电厂汽水循环系统基础知识整理为word格式整理为word格式一、汽水系统：1、 定义： 由锅炉、汽轮机、凝汽器、高低压加热器、凝结水泵和给水泵等设备组成。2、 汽水系统流程：水在锅炉中被加热成蒸汽，经过热器进一步进一步加热后变成过热的蒸汽，再通过主蒸汽管道进入汽轮机。由于蒸汽不断膨胀，高速流动的蒸汽推动汽轮机的叶片转动从而带动发电机。为了进一步提高其热效率，一般都从汽轮机的某些中间级后抽出作过功的部分蒸汽，用以加热给水。在现代大型汽轮机组都采用这种给水回热循环。此外，在超高压机组还采用再热循环，既把作过一段功的蒸汽从汽轮机高压缸的出口全部抽出，送到锅炉再热器中加热后再引入汽轮机的中亚缸继
2、续膨胀作功，从中压缸送出的蒸汽，再送入低压缸继续作功。在蒸汽不作功过程中，蒸汽的温度和压力不断降低，最后排入凝汽器并被冷却水冷却，凝结成水。凝结水集中在凝汽器下部由凝结水泵打至低压加热器再经过出除氧器除氧，给水泵将预加热除氧后的水送至高压加热器，经过加热后的热水打入锅炉，再过热器中把水加热成过热的蒸汽，送至汽轮机作功，这样周而复始的不断做功。整理为word格式在汽水系统中的蒸汽和凝结水，由于疏通管道很多并且还要经过许多阀门设备，这样就难免会出现跑、冒、滴、漏等现象，这些现象都会或多或少的造成水的损失，因此我们必须不断的向系统补充经过化学水处理过的软化水，这些补给水一般都存入除氧器中。1、 锅炉
3、汽水系统：主给水管给水操作台省煤器汽包下降管下联箱水冷壁汽包过热器锅炉主气门出口2、 主蒸汽系统及再热蒸汽系统：锅炉主气门主蒸汽管汽机自动主气门之前。再热蒸汽：汽机高压缸出口再热器冷段管再热器热段管汽机中压缸入口3、 主凝结水系统：凝汽器凝结水泵轴封冷却器低压加热器除氧器4、 主给水系统：除氧水箱下水管低压给水管给水泵高压给水管高压加热器主给水管3、 参与汽水循环系统的主要设备及作用； 锅炉：是火电厂三大主要设备之一。由锅炉本体、辅助设备及附件构成。锅炉本体是锅炉的主要部分，由锅和炉两大部分组成。锅是以汽包、下降管、下联箱、上升管（水冷壁）、上联箱、过热器、再热器和省煤器组成的汽水系统，整理为
4、word格式主要作用是吸收燃料放出的热量、使水蒸发并最后变成具有一定参数的过热蒸汽，供汽轮机使用。炉及燃烧系统，由炉膛、烟道、燃烧器、空预器等组成，主要任务是是燃料在炉内燃烧，释放热量。按水循环的方式锅炉分为：自然循环、强制循环、控制循环锅炉、直流锅炉四种类型。依靠工质的重量差二产生的循环为自然循环。借助水泵压头使工质产生循环流动成为强制循环。强制循环锅炉的结沟与自然循环锅炉的结构基本相同，他也有汽包，所不同的是在下降管中增加了循环泵，作为增加汽水循环的动力。控制循环锅炉除了增加了炉水循环泵，而且在水冷壁的上水管那增加了节流圈用以控制循环。直流锅炉的结构与自然循环炉结构不同，他没有汽包，是依靠
5、给水泵压力使工质锅炉受热面管子中依次经过省煤器、蒸发受热面和过热器一次将水全部加热成为过热蒸汽。（根据压力不同采用不同的锅炉形式） 汽包：汽包由筒身和封头组成。在汽水循环中起中枢作用，接受省煤器来的给水，与下降管、水冷壁、联箱、引出管组成闭合水循环回路；储存一定的水和蒸汽，以适应负荷的忽然变化，并供给过热饱和蒸汽。内部装有汽水分离装置，进行汽水分离，是锅炉加热段、受热段和过热段的连接点。整理为word格式水冷壁：是敷设在锅炉炉膛四周，由多根并联的组成蒸发受热面，主要吸收炉膛中的高温火焰及炉烟的辐射热量，加热其内部工质，使之变成汽水混合物，还起到保护炉墙，使炉墙免于结渣的作用。省煤器：由许多并列
6、蛇形管组成，布置在锅炉低温受热面，利用锅炉排烟余热来加热给水，降低排烟温度，提高锅炉热效率，节省燃料。过热器：过热器是将饱和蒸汽加热成为过热蒸汽的受热面，并在锅炉负荷及其他工况发生变化时，能保证过热蒸汽波动在允许范围之内。 凝汽器： 使汽轮机排气口成最佳真空，使工质膨胀到最低压力，尽可能多的将蒸汽能转换为机械能，使乏汽凝结成水。凝结水泵：将凝汽器凝结水通过各级低压加热器补充到除氧器。给水泵：将除氧水箱的凝结水通过给水泵提高压力，经过高压加热器加热后输送到省煤器入口，作为锅炉主给水。高低压加热器：利用汽轮机抽气，对给水、凝结水进行加热，其目的是提高整个热力系统经济性。除氧器：除去锅炉给水中的各种气体，主要是水中游离的氧原子。整理为word格式 友情提示：本资料代表个人观点，如有帮助请下载，谢谢您的浏览！ 整理为word格式
