    烟道安装工程技术交底共3页.doc

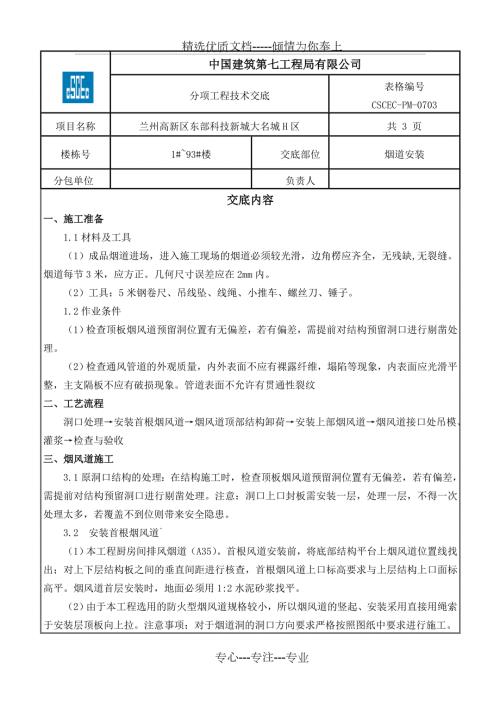

    1、精选优质文档-倾情为你奉上中国建筑第七工程局有限公司分项工程技术交底表格编号CSCEC-PM-0703项目名称兰州高新区东部科技新城大名城H区共 3 页楼栋号1#93#楼交底部位烟道安装 分包单位负责人交底内容一、施工准备1.1材料及工具(1)成品烟道进场,进入施工现场的烟道必须较光滑,边角楞应齐全,无残缺,无裂缝。烟道每节3米,应方正。几何尺寸误差应在2mm内。(2)工具:5米钢卷尺、吊线坠、线绳、小推车、螺丝刀、锤子。1.2作业条件(1)检查顶板烟风道预留洞位置有无偏差,若有偏差,需提前对结构预留洞口进行剔凿处理。(2)检查通风管道的外观质量,内外表面不应有裸露纤维,塌陷等现象,内表面应光

    2、滑平整,主支隔板不应有破损现象。管道表面不允许有贯通性裂纹二、工艺流程洞口处理安装首根烟风道烟风道顶部结构卸荷安装上部烟风道烟风道接口处吊模、灌浆检查与验收三、烟风道施工3.1原洞口结构的处理:在结构施工时,检查顶板烟风道预留洞位置有无偏差,若有偏差,需提前对结构预留洞口进行剔凿处理。注意:洞口上口封板需安装一层,处理一层,不得一次处理太多,若覆盖不到位则带来安全隐患。3.2安装首根烟风道(1)本工程厨房间排风烟道(A35)。首根风道安装前,将底部结构平台上烟风道位置线找出;对上下层结构板之间的垂直间距进行核查,首根烟风道上口标高要求与上层结构上口面标高平。烟风道首层安装时,地面必须用1:2水

    3、泥砂浆找平。(2)由于本工程选用的防火型烟风道规格较小,所以烟风道的竖起、安装采用直接用绳索于安装层顶板向上拉。注意事项;对于烟道洞的洞口方向要求严格按照图纸中要求进行施工。(3)烟风道吊装就位完毕,根据楼面烟风道位置线,将烟风道根部就位准确,利用线锤将烟风道的垂直度校正到位,上口用木楔固定牢固。注意木楔固定烟风道时,不要楔得太紧,以免损坏烟风道,一次安装不得超过3节,3节上口必须加固锁口,焊接钢筋、水平力支撑高于烟道30mm砼抹水平口。(4)烟道安装要求3节一设支撑,支撑用14-18钢筋现场制作,用作支撑的钢筋一端用电钻打孔植入墙体,植入墙体长度不小于5cm,一端支于楼面板上,支撑点剔凿2-

    4、3cm凹槽,支撑点钢筋超出洞口边缘8-10cm。支撑钢筋平行于烟道长边支撑于烟道壁处。具体详见下图。(5)安装上部烟风道:同首根烟风道的吊装方法一样,就位时要注意对准下部烟风道的上口,对于底部有卸荷钢筋的部位,要提前将烟道洞下口位置开好豁口(距烟洞外壁过去大约30mm的位置)开口正确并能使钢筋固定牢固,使上下层烟风道接口密实不产生错台现象并保证以后灌浆时此接缝部位不漏浆。需要注意:下层烟风道安装校正完毕后,及时采取措施将烟风道上口固定,然后卸下固定木楔,以方便上层烟风道的安装。出屋面烟风道应在屋面保温隔热层、防水层施工前进行。(6)烟风道接口处吊模、灌灰:烟风道安装完毕,用聚合物砂浆将上下烟风

    5、道结合部位封严,并及时将结构板上预留孔洞的缝隙进行灌灰封堵。封堵前将缝隙内垃圾、灰尘清理干净,直接利用升降支撑支顶竹胶板条板,将底部封堵,采用与C20细石混凝土分两次进行浇筑、振捣密实平整(顶部、内部用防水密封胶嵌实)。注意在浇筑之前,要先将结构面适当打毛,对结构混凝土面浇水湿润。在细石混凝土面上部采用防水油膏密封。(7)检查与验收施工人员在安装操作中,随时对安装的烟风道进行检查校正,在接缝灌浆前,必须对该烟风道的安装垂直度进行复查,若有偏差,及时处理。 烟风道安装完一层,组织现场监理工程师进行验收,合格后及时办理相关验收手续。 烟风道安装允许偏差:序 号项 目允许偏差(mm)检查方法1位置偏

    6、差5尺量检查2垂直度3吊线检查3上口标高10检查尺量4与结构接触处阴角方正3200mm方尺和塞尺检查 (8)特别注意事项1、安装排风道顺序应由下而上依次进行。2、结构洞口现均已用竹胶板封堵好,烟风道安装时,要求拆除一层、安装一层,不得一次拆除太多,造成安全方面的隐患。3、排风道安装完成一层,必须进行报验,合格后再进行上层安装。另外,排风道上口应及时用木板盖死,以防杂物侵入风道内及出现坠落现象情况发生。四、成品保护1、烟风道进场必须要在指定地点进行堆放,码放必须整齐,码放高度不得超过3根烟风道。2、烟风道属于水泥薄壁安装构件,设计强度比较低,所以在运输、安装时要特别注意对其的保护,搬运时要使烟风道整体受力,不可单使烟风道的某一面壁受力,以免损坏。3、安装完毕,对烟风道也要加强保护,特别是手推车等工具不得碰撞烟风道,对靠近走道的烟风道要有遮挡保护措施。五、安全文明1、每个操作工人严格执行安全施工操作规程,新工人进场前必须做好现场三级安全教育,必须戴安全帽2、施工时做好洞口下方的安全措施,并防止安装时从洞口落物,并严禁穿高跟鞋、拖鞋上班。3、严格按要求做到“工完场清”4、烟道应整齐堆放,并堆放在对施工面影响小、易运输的位置,并做好标识牌。技术负责人 交底人接受交底人 时间专心-专注-专业
