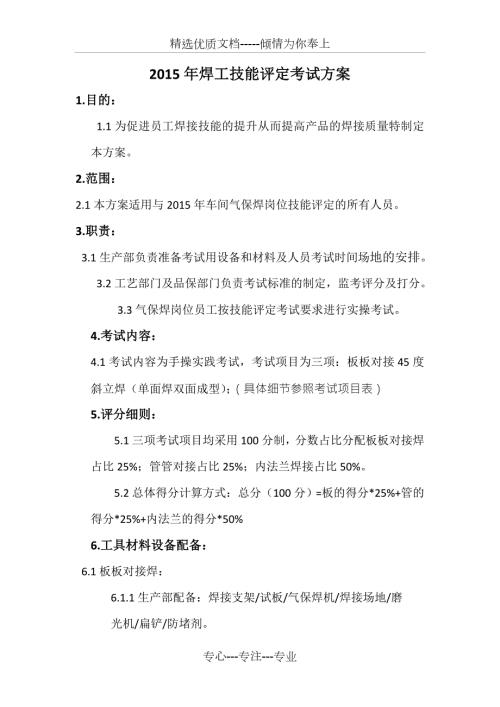

1、精选优质文档-倾情为你奉上2015年焊工技能评定考试方案1.目的： 1.1为促进员工焊接技能的提升从而提高产品的焊接质量特制定本方案。2.范围：2.1本方案适用与2015年车间气保焊岗位技能评定的所有人员。3.职责： 3.1生产部负责准备考试用设备和材料及人员考试时间场地的安排。 3.2工艺部门及品保部门负责考试标准的制定，监考评分及打分。3.3气保焊岗位员工按技能评定考试要求进行实操考试。4.考试内容：4.1考试内容为手操实践考试，考试项目为三项：板板对接45度斜立焊（单面焊双面成型）；（具体细节参照考试项目表）5.评分细则：5.1三项考试项目均采用100分制，分数占比分配板板对接焊占比25
2、管管对接占比25%；内法兰焊接占比50%。5.2总体得分计算方式：总分（100分）=板的得分*25%+管的得分*25%+内法兰的得分*50%6. 工具材料设备配备： 6.1板板对接焊： 6.1.1生产部配备：焊接支架/试板/气保焊机/焊接场地/磨 光机/扁铲/防堵剂。 6.1.2考试人员自备：手持面罩，焊接劳保用品/尖嘴钳/ 喷壶。 6.2管管对接焊：6.2.1生产部配备：焊接支架/试管/气保焊机/焊接场地/ 磨光机/扁铲/防堵剂/头戴面罩。 6.2.2考试人员自备：焊接劳保用品/尖嘴钳/喷壶。 7.考试要求：7.1：考试人员如有特殊情况不能按照安排时间进行考试应提前向生产部领导请假，生产
3、部另行安排考试时间，如无故缺考将视为自动放弃评级资格。 7.2：考试时每人只配发一套考试材料，如焊接前考试材料/设备存在缺陷可向监考人员申请更换，监考人员评定后方可给予更换。一旦进入焊接，焊接中产生的缺陷将由个人承担。专心-专注-专业气保焊工实践操作考试项目及占比如下：序号项目名称及说明考试题目分值（100分）项目1板板对接焊45度斜立焊（每人限发一对考试样件）时间（30分钟）25分项目2管管对接焊（每人限发一对考试样件）时间（30分钟）25分附件1：焊缝评分标准(一)本表适用于板板角接= 12mm 试件号：检查项目评判标准及得分评判等级测评数据实得分数备注IIIIIIIV焊缝余高尺寸标准1m
4、m11.5mm1.52mm2mm得分标准10分7分3分0分焊缝宽窄差尺寸标准1mm11.5mm1.52mm2mm得分标准10分7分3分0分咬边尺寸标准无咬边深度2mm每4mm扣1.5分深度2mm0分得分标准15分背面成型标准无焊瘤、未焊透无焊瘤、未焊透每5mm扣1.5分得分标准15分气孔尺寸标准无气孔0.5mm/1个0.5mm /1个0.5mm /2个得分标准10分7分3分0分UT尺寸标准UT级合格每超标10mm扣2.5分得分标准25分焊缝外观正面成型评判标准优（15分）良（10分）中（5分）差（0分）成形美观，焊缝均匀、细密，高低宽窄一致成形较好，焊缝均匀、平整成形尚可，焊缝平直焊缝弯曲，高
5、低、宽窄明显注：1. 表面有裂纹、夹渣等缺陷或出现焊件修补、未完成，该项作0分处理； 2. 焊接端头所指为焊缝两端起弧点和收弧点应符合高度要求，否则扣除该项5分；3. 焊接盖面层焊接接头不得少于1个，否则扣除该项5分；4. 时间（30分钟）每超时5分钟扣1分（含清渣时间）；外观评判组长： 记录员：评 判 员： 时 间：附件2：焊缝评分标准(二)本表适用于管管对接13310mm试件号：检查项目评判标准及得分评判等级测评数据实得分数备注IIIIIIIV焊缝余高尺寸标准1mm 11.5mm1.52mm2mm得分标准10分7分3分0分焊缝宽窄差尺寸标准1mm 11.5mm1.52mm2mm得分标准10
6、分7分3分0分咬边尺寸标准无咬边深度2mm每4mm扣1.5分深度2mm0分得分标准15分背面成型标准无焊瘤、未焊透无焊瘤、未焊透每5mm扣1.5分得分标准15分气孔尺寸标准无气孔0.5mm/1个0.5mm /1个0.5mm /2个得分标准10730UT尺寸标准UT级合格每超标10mm扣2.5分得分标准25分焊缝外观正面成型评判标准优（15分）良（10分）中（5分）差（0分）成形美观，焊缝均匀、细密，高低宽窄一致成形较好，焊缝均匀、平整成形尚可，焊缝平直焊缝弯曲，高低、宽窄明显注：1. 表面有裂纹、夹渣等缺陷或出现焊件修补、未完成，该项作0分处理； 2. 焊接端头所指为焊缝两端起弧点和收弧点应符
7、合高度要求，否则扣除该项5分；3. 焊接盖面层焊接接头不得少于1个，否则扣除该项5分；4. 时间（30分钟）每超时5分钟扣1分（含清渣时间）；外观评判组长： 记录员：评 判 员： 时 间：附件3焊缝评分标准(三)本表适用工件焊接评分试件号：检查项目评判标准及得分评判等级测评数据实得分数备注IIIIII法兰外环焊缝焊缝余高尺寸标准Hf:02mm每100mm,余高每超1mm，每100mm,余高每超2mm，C节大端，D节小端缺陷长度100L/28002550得分标准20分扣1分扣2分焊缝宽窄差尺寸标准d1 每100mm,余高每超2mm，每100mm,余高每超3mm，C节大端，D节小端缺陷长度100L
8、/28002550得分标准20分扣1分扣2分咬边尺寸标准无咬边1mm咬边深度2mm每100mm扣2分C节大端，D节小端缺陷长度100L/28002550得分标准10分筋板角焊缝管体内环焊缝焊缝焊脚尺寸偏差0-3mm尺寸标准无偏差-1mmhf0-2mmhf-1mm-3mm3mm得分标准20分每道焊缝扣1分每道焊缝扣2分每道焊缝扣3分收弧、起弧不良尺寸标准标准1mm接头及收弧处焊缝和正常焊缝偏差值2mm接头及收弧处焊缝和正常焊缝偏差值2mm得分标准20分每处扣1分每处扣2分包角圆滑过渡尺寸标准标准包角过渡尚可，不圆滑未包角，包角有缺陷：凹坑、有明显凸起得分标准10分每处扣1分每处扣2分注：1. 表面有裂纹、夹渣等缺陷或出现焊件修补、未完成，该项作0分处理；2. 焊接端头所指为焊缝两端起弧点和收弧点应符合高度要求，否则扣除该项5分；3.D节小端，C节大端考试时间125分钟，C节小端B节大端考试时间100分钟，每超时5分钟扣1分（含清渣时间）。外观评判组长： 记录员：评 判 员： 时 间：
