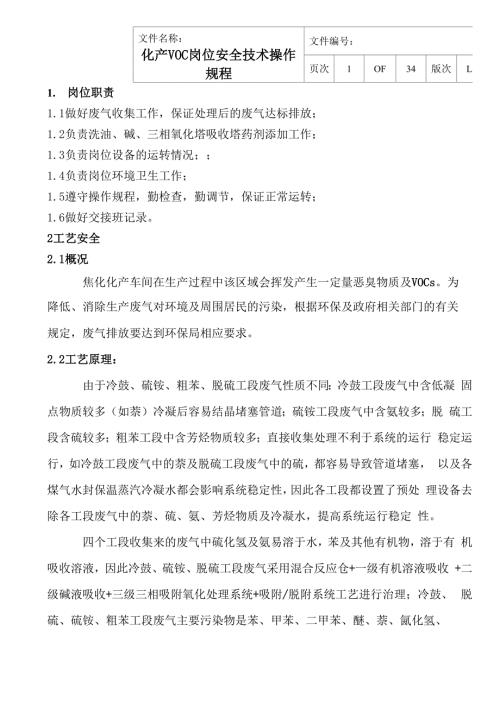

1、文件名称：化产VOC岗位安全技术操作 规程文件编号：页次1OF34版次L1. 岗位职责1.1做好废气收集工作，保证处理后的废气达标排放；1.2负责洗油、碱、三相氧化塔吸收塔药剂添加工作；1.3负责岗位设备的运转情况；1.4负责岗位环境卫生工作；1.5遵守操作规程，勤检查，勤调节，保证正常运转；1.6做好交接班记录。2工艺安全2.1概况焦化化产车间在生产过程中该区域会挥发产生一定量恶臭物质及VOCs。为降低、消除生产废气对环境及周围居民的污染，根据环保及政府相关部门的有关 规定，废气排放要达到环保局相应要求。2.2工艺原理：由于冷鼓、硫铵、粗苯、脱硫工段废气性质不同：冷鼓工段废气中含低凝 固点物
2、质较多（如萘）冷凝后容易结晶堵塞管道；硫铵工段废气中含氨较多；脱 硫工段含硫较多；粗苯工段中含芳烃物质较多；直接收集处理不利于系统的运行 稳定运行，如冷鼓工段废气中的萘及脱硫工段废气中的硫，都容易导致管道堵塞， 以及各煤气水封保温蒸汽冷凝水都会影响系统稳定性，因此各工段都设置了预处 理设备去除各工段废气中的萘、硫、氨、芳烃物质及冷凝水，提高系统运行稳定 性。四个工段收集来的废气中硫化氢及氨易溶于水，苯及其他有机物，溶于有 机吸收溶液，因此冷鼓、硫铵、脱硫工段废气采用混合反应仓+一级有机溶液吸收 +二级碱液吸收+三级三相吸附氧化处理系统+吸附/脱附系统工艺进行治理；冷鼓、 脱硫、硫铵、粗苯工段废
3、气主要污染物是苯、甲苯、二甲苯、醚、萘、氤化氢、文件名称：化产VOC岗位安全技术操作规程页次OF34 版次氨、硫化氢与其他VOCs,根据成分性质及浓度，进行预处理，治理采用有机溶剂吸收+碱吸收+氧化吸收+吸附/脱附工艺进行治理。治理工艺流程如下图所示:2.3工艺说明：冷鼓工段预处理：冷鼓工段收集废气温度较高且含有大量的萘，极易在管道脱硫工段预处理：脱硫工段收集废气中含有大量的硫化氢及水蒸气，水蒸气 易在管道中冷凝成冷凝水，硫化氢易在管道氧化成硫堵塞管道，本项目采用脱硫 工段预处理采用碱吸收的方法，对排放气体中的碱及冷凝水进行分离，保障收集 主管道正常运行。粗苯工段预处理：粗苯工段废气中含有较高
4、浓度的苯、甲苯、二甲苯及其他 芳烃类物质，使用贫油洗涤不仅可以回收利用，而且可以延长治理设备活性炭的 脱附时间。硫铵工段预处理：硫铵工段收集废气中含有较高浓度的氨，本项目采用酸吸 收作为预处理，降低主管及后续治理设备中的氨浓度。由于本项目使用主管将各工段废气连接收集集中处理，为避免事故连锁反应， 各工段使用风机进行隔离并进行预处理，使主管道废气浓度低于可燃浓度，并且 废气只能单向前进，保证各工段安全独立。经过预处理后的气体，主要含硫化氢、氨及VOCs，由于含芳烃类及其他有机 物，以及大量的冷凝水、结晶物质，这些混合物混合仓进行分离；分离后的气体 进入第一级有机溶剂吸收装置，吸收来前级排出废气中
5、的苯、甲苯、二甲苯、酚 类等溶于有机吸收溶液的有机物，吸收溶液定期更换。经过第一级洗油吸收装置吸收后的气体经过油气分离进入第二级处理。第二级碱吸收装置，吸收气体中的硫化氢与氤化氢等易溶于水的物质，为保 证吸收效率，配备自动加药系统，始终保持喷淋液的PH在912之间，吸收溶液 定期更换并送入脱硫工段进行回收利用；碱吸收装置吸收处理过的气体经过气水文件名称：化产VOC岗位安全技术操作 规程文件编号：页次4OF34版次L分离进入下一级进行处理。第三级采用氧化吸收，使用稀硫酸及复合高级氧化剂，让引入的混合废气在 吸收塔中与稀硫酸溶液及及复合高级氧化剂充分传质，不仅吸收气体中的氨而且 氧化前级未完全吸收
6、的有机气体。系统配备自动加药系统，始终保持PH值在2 4,吸收溶液定期更换并送入硫铵工段进行回收利用，吸收塔有相对大的截面积， 可使气体缓慢通过，塔内有一定高度的填料层，使得气体与吸收液长时间充分接 触，有效的去除氨及有机物。氧化吸收装置吸收处理过的气体经过气水分离进入 下一级进行处理。吸收处理过的气体经过气水分离进入活性炭吸附脱附装置，进行吸附净化处 理，最后经过风机引出至排气筒达标排放。活性炭在吸附有机溶剂气体一定量后 会达到饱和状态，需经脱附再生处理。通常脱附介质采用高温蒸汽，高温蒸汽与 吸附饱和的活性炭直接混合，将其中吸附的VOCs重新气化，混合汽经冷凝后送 污水站处理。最后经过引风机
7、达标排放。3系统设备依据工艺原理，本主系统预处理设备和治理设备两个部分说明如下：3.1预处理设备：系统预处理设包括：冷鼓预处理设备、脱硫预处理设备、硫铵预处理设备、 粗苯预处理设备；预处理设备由：吸收塔、循环水泵、循环管道、阀门、液位计、排空阀、就 地控制箱等组成，其原理图如下：吸收塔原理：吸收塔是以设备内的填料作为气液两相间接触构件的传质设备。吸收塔的塔 身是立式装置，中部装有填料支承板，填料以乱堆或整砌的方式放置在支承板上。 填料的上方安装填料压板，以防被上升气流吹动。液体从塔顶喷淋系统喷淋到填 料上，并沿填料表面流下。气体从塔底送入，与液体呈逆流连续通过填料层的空 隙，在填料表面上，气液
8、两相密切接触进行传质。填料吸收塔属于连续接触式气 液传质设备，两相组成沿塔高连续变化，在正常操作状态下，气相为连续相，液 相为分散相。当液体沿填料层向下流动时，有逐渐向塔壁集中的趋势，使得塔壁附近的液流量逐渐增大，这种现象称为壁流。壁流效应造成气液两相在填料层中分布不均， 从而使传质效率下降。因此，当填料层较高时，需要进行分段，中间设置再分布 装置。液体再分布装置，包括液体收集器和液体再分布器两部分，上层填料流下 的液体经液体收集器收集后，送到液体再分布器，经重新分布后喷淋到下层填料 上。填料逆流吸收通过喷淋吸收去除废气中的正负离子、小分子有机物与无机酸 雾，经净化后的废气由排气筒高空排放。循
9、环液定期更换，视出气情况调整更换 周期，更换下来的废液排入污水处理系统。预处理的功能如下表所示:冷鼓工段脱硫工段硫铵工段粗苯工段使用吸收溶剂轻质焦油30%氢氧化钠溶液水洗油去除物质萘及其他有机物硫化氢酸及氨苯及其他挥发性有机物32治理设备治理设备由：混合仓、洗油吸收、碱吸收、三相氧化吸收、活性炭吸附/脱附 设备、风机、就地控制柜等组成。其工艺如下图所示：Sf it与辛MI.IH -.-IMVJWfl -WJ -XMT1MT其主要功能：吸收废气中的有机物。1、洗油吸收规格：巾2900*6000mm，含维修人孔、排水口、溢流口、内部支撑、溶液进口等；2、除雾层：填料除雾；3、填料高度：层高300m
10、m；4、循环水泵：N=18.5kw, 2台，立式离心泵，防爆型；323、碱吸收:碱吸收系统由：碱吸收塔、循环水泵、循环管道、阀门、液位计、PH传感器、加药泵等组成，其原理图如下:a m吕- =芝 JOQ5 Qog 苕9 SDOB 芸寻 mum =芝 芍5 QgQ 苕9 SDOB 芍S 昌骨 口苴一000Q W目 一Mg- OCQQ 一 2Q 口吕m 营甘 W目 -DDDQ 拦8昌 口吕口I： W目 -DDDD 3Q5L其主要功能：吸收废气中的硫化氢等溶于碱的物质。1、碱吸收规格：巾2900*6000mm，含维修人孔，排水口，溢流口，内部支撑 等，配套液位计、溶液进口等；2、除雾层：填料除雾；3
11、填料高度：层高300mm；4、循环水泵：N=18.5kw，2台，立式离心泵，防爆型；5、加药装置：储药桶0.5m3，加药泵0.55kw；324、氧化吸收：氧化吸收系统由：氧化吸收塔、循环水泵、循环管道、阀门、液位计、PH传 感器、加药泵、加药桶等组成，其原理图如下：设备配置:而-3吕 菖S- E 菖2 r筮 E ;?.具 MEIE E 菖E 菜辛 _clcl PE- 菖5 E ;?.具 q-D-D* E 菖5 或是Llna-a 癸充 W 枣 Mclc_ EqM gclm -&= gclm aqM Q菖文件名称：化产VOC岗位安全技术操作规程1、氧化吸收规格：巾2900*6000mm，含维修人
12、孔，排水口，溢流口，内部支撑等，配套液位计、溶液进口等;2、除雾层：填料除雾;3、填料高度：层高300mm；4、5、325、活性炭吸附/脱附设备:循环水泵：N=18.5kw，2台，立式离心泵，防爆型;加药装置：储药桶0.5m3，加药泵0.55kw，共3套；活性炭吸附/脱附系统由：活性炭吸附本体、蒸汽管道、电磁阀、进口气动阀、出口气动阀、气动阀、热交换器等组成，其原理图如下:文件名称：化产VOC岗位安全技术操作 规程文件编号：页次12OF34版次L其主要功能：吸收废气中的硫化氢等溶于碱的物质。规 格：L X W X H=3000 X 5000 X 3500mm；设备阻力：APW600Pa；材 质
13、碳钢；数 量：2套；吸附法是一种动力消耗较小、去除率高的废气治理方法。吸附法采用的吸附 剂有活性氧化铝、沸石、活性炭、活性炭纤维、两性离子交换树脂、硅胶、活性 白土等。由于吸附剂的吸附容量较小，故吸附法主要适用于浓度低的废气治理， 并且对含颗粒物浓度较高的废气易于堵塞吸附剂，需要预处理过滤。吸附剂吸收 饱和后，需要进行脱附处理，委外处理成本较高，且操作复杂。吸附/脱附系统采用优质活性炭为吸附原料，具有吸附率高、脱附性能优秀、 防水性好的特点；正常使用寿命约为5年以上。系统吸附饱和后，利用蒸汽热源加热活性炭进行脱附，脱附后的气体进行冷 凝回收利用。由于苯的熔点为5.5C，沸点为80.1 T ；
14、甲苯的熔点为-94.9C，沸点 为110.6C；对二甲苯的熔点为13.3C，沸点为138.4C；邻二甲苯的熔点为-25.5C， 沸点为144.4C ；间二甲苯的熔点为-47.9C，沸点为139C ；因此冷凝回收也无法 完全回收，其尾气必须返回前级继续处理。3.3就地控制系统就地控制系统由：碱吸收液位变换器、水吸收液位变换器、PH控制器、碱吸 收进口温度变换器及压力变换器、风机入口压力变换器及风机出口温度变换器、电动机综合保护器、电流变换器等仪表零件及控制柜组成。其中控制柜由PLC、触 摸屏、配电开关、接触器、变频器等组成。3.3.1仪表类说明:洗油吸收液位变换器、碱吸收液位变换器、氧化吸收液位
15、变换器用于检测洗 油吸收、碱吸收、氧化吸收液位；PH控制器用于检测碱吸收溶液PH值及控制自动加药运行，以及氧化吸收溶液PH值及控制自动加药运行；温度变换器用于检测碱吸收进口及风机出口废气温度以及吸附设备进口气体温度；压力变换器用于检测碱吸收进口及风机入口废气压力；电动机综合保护器用于保护洗油吸收循环A、B水泵、碱吸收循环A、B水泵 及氧化吸收循环A、B水泵电机的运行并检测运行电流；3.3.2触摸屏控制界面说明:触摸屏控制界面由：运行控制界面、参数设置界面、脱附控制界面及报警界面组成。由运行控制、参数设置、脱附控制及故障报警画面切换按钮进行切换。3.3.2.1运行控制界面:化产区域。臭治理系统;
16、2i.-1 1-17 I i：rU- - .II010:jjiI i:。1： i片动/停也启动/岳止眉导相it:铢X X fl S :麻：垢朝.启初噌It硝酿自咐尊It戒氧水 1此 5? 曲保止运行控制参数设置脱附控制报警地点桑A： 白动/停1L洗油吸收水泵操作开关：洗油吸收水泵A启动/停止：用于开启及关闭洗油吸收循环水泵A的运行；洗油吸收水泵B启动/停止：用于开启及关闭洗油吸收循环水泵B的运行；注意：洗油吸收水泵A与洗油吸收水泵B不能同时启动，同时设置为启动时 洗油吸收水泵A与洗油吸收水泵B不能启动。碱吸收水泵操作开关：碱吸收水泵A启动/停止：用于开启及关闭碱吸收循环水泵A的运行;碱吸收水泵
17、B启动/停止：用于开启及关闭碱吸收循环水泵B的运行;氧化吸收水泵操作开关：氧化吸收水泵A启动/停止：用于开启及关闭氧化吸收循环水泵A的运行；氧化吸收水泵B启动/停止：用于开启及关闭氧化吸收循环水泵B的运行；注意：氧化吸收水泵A与氧化吸收水泵B不能同时启动，同时设置为启动时 水吸收水泵A与水吸收水泵B不能启动。风机设备操作开关：风机启动/停止：用于开启及关闭风机的运行；注意：需先在工艺参数设置界面内设置风机运行速度。手动加药操作开关：碱加药泵启动/停止：用于手动加药，对于加碱PH控制在8-10范围内；硫酸加药泵启动/停止：用于手动加药，对于加硫酸PH控制在5-3.5范围内；双氧水加药泵启动/停止
18、用于手动加药，对于加双氧水控制在每小时加药30秒至120秒范围内，视有机物浓度而定；换水后或第一次加药300秒；硫酸亚铁加药泵启动/停止：用于手动加药，对于加双氧水控制在每小时加药 2秒至5秒范围内；换水后或第一次加药100秒；自动加药操作开关：自动加药泵启动/停止：用于自动加药，其运行方式按照参数设置界面中的碱 吸收加药设置及氧化吸收加药设置运行。运行状态指示：文件名称：化产VOC岗位安全技术操作 规程文件编号：页次16OF34版次L操作开关指示:操作开关位于停止状态时：0显示为红色，1显示为蓝色，开关旋钮向左;操作开关位于启动状态时：0显示为蓝色，1显示为绿色，开关旋钮向右;循环水泵及光
19、氧化模块状态指示：循环水泵停止状态时：水泵图标中间显示为红色；循环水泵启动状态时：水泵图标中间显示为绿色；风机、阀门停止状态时：风机、阀门图标中间显示为红色;风机、阀门启动状态时：风机、阀门图标中间显示为绿色;仪表检测数据显示：压力数据显示：测量及显示范围0.1mpa至-0.2mpa；温度数据显示：测量及显示范围-50C至300C；液位数据显示：测量及显示范围0至1000mm；水泵电流数据显示：测量及显示范围0至100A；PH据显示：测量及显示范围0至14；3.5.2.2工艺参数设置界面:用于设置风机运转速度及自动加药PH值。化2020-L-17 ISMCiCi产区域宜龙&治理系 统王艺参数践
20、 II N HlI /I- - lx-湖哪:加药氓声牛，化嗫收加所设置醯加茹phE狼减加尚FHTF限ililOc 0000- 0双氟水如药椁止时间:00000OGOOOOOtiCiO00000ri):QDOOQ习傩脱脚寸阎泌时间Gri) I.0000QDOOQ醐li运行建度粉000. 0盘萨兰簟加洋 W：厂|勺 卷靛-I 妄Jin*悟商.，旧J)on onecoooo主页替数设置脱附控制振警碱吸收加药设置：碱加药PH上限设置：设置范围10-14,推荐V14；碱加药PH下限设置：设置范围8-10，推荐8；风机运行速度设置：风机运行速度（%）:设置范围0-100%,推荐V99.5%；氧化吸收加药
21、设置：酸加药PH上限设置：设置范围3-2，推荐V2；碱加药PH下限设置：设置范围3-5，推荐5；双氧水加药运行时间：设置范围0-1000秒，推荐V50秒；双氧水加药停止时间：设置范围0-3600秒，推荐V1800秒；硫酸亚铁加药运行时间：设置范围0-1000秒，推荐V50秒；硫酸亚铁加药停止时间：设置范围0-3600小时，推荐V48小时;脱附设置：一阶段脱附时间（min）:设置范围0-60分钟，推荐V120分钟;二阶段脱附时间（min）:设置范围5-48小时，推荐V48小时；冷却时间（min）:设置范围0-180分钟，推荐V120分钟；3523脱附控制界面及操作:用于控制吸附单元一、二的脱附操
22、作。2020-1-17 L4:23:3A化产区域voeg治理:系统脱:附控制吸附单元一凤口词开启吸附单元二风口阀开启W:t .JL.U:.J.前机速庶M机电毓A吸附单元一脱地蒸汽阀关闭吸附单元一冷却阀关闭吸附单无二脱附蒸汽阙矢闭啜附单元二待却膺关闭1脱附控制脱附蒸汽阀误闭运行控制吸附单元一自动脱附启动/停止开关：用于启动停止吸附单元自动脱附；其脱附运行按参数设置界面脱附设置的数据运用；吸附单元二自动脱附启动/停止开关：用于启动停止吸附单元自动脱附；其脱 附运行按参数设置界面脱附设置的数据运用;文件名称：化产VOC岗位安全技术操作规程手动吸附/脱附: 吸附单元一风口阀开启/关闭：用于手动开启关闭
23、吸附单元一上下风口阀;吸附单元一脱附蒸汽阀开启/关闭：用于手动开启关闭吸附单元一蒸汽阀;吸附单元一冷凝阀开启/关闭：用于手动开启关闭吸附单元一上冷凝阀;吸附单元二风口阀开启/关闭：用于手动开启关闭吸附单元一上下风口阀;吸附单元二脱附蒸汽阀开启/关闭：用于手动开启关闭吸附单元一蒸汽阀;吸附单元二冷凝阀开启/关闭：用于手动开启关闭吸附单元一上冷凝阀;脱附蒸汽阀A开启/关闭：用于手动开启关闭一阶段脱附蒸汽阀;脱附蒸汽阀B开启/关闭：用于手动开启关闭二阶段脱附蒸汽阀;3.6设备信息岗位主要设备/设施一览表序号123名称有机溶剂吸收塔碱吸收塔三相氧化吸收塔规格型号规格型号： 2900*6000mm；规格
24、型号： 2900*6000mm；规格型号： 2900*6000mm；单位及数 量1台1台1台耗材备 件填料e 50 mm填料e 50 mm填料e 50 mm油 脂序号456名称吸附脱附设备离心泵离心风机文件名称：化产VOC岗位安全技术操作 规程文件编号：页次 20OF 34版次 L规格型号规格型号： 3000*5000*3500；型号IHF10 流量1( 扬程 功率1 转速：290-80 -125 )0m3/h 20m 8.5kW 00r/min型号：PE1000C 流量 45000m3/h 全压2700Pa功率45kW 转速：1450r/min单位及数 量2台6台1台耗材备 件轴承、机封、六
25、角垫轴承、皮带油 脂机油机油序号7名称计量泵规格型号型号：GM 流量300L/H 压力0.5MPa 功率550W电压380V单位及数 量4台岗位主要工器具一览表序号123456789名称活扳 手梅花扳 手开口扳 手钳子装潢 刀羊角 锤钢锯数子电 笔改锥规格型号15寸5.5-325.5-32PP-3一字、十字单位及数 量1把1套1套1把1把1个1把1把2把主要安全设施一览表安全设施高限低限联锁/报警文件名称：化产VOC岗位安全技术操作 规程文件编号：页次 21 OF 34 版次 L可燃气体探测器（粗苯储罐、洗油 储罐、粗苯装车）50%20%报警储罐进出口紧急切 断阀50%20%可燃气体浓度4操作
26、步骤4.1正常操作4.1、系统启动前准备：4.1.1、吸收塔启动前准备：（1）所有管道都经过气密性试验和吹扫，吹扫方向逆向废气前进方向；（2）检查各洗涤塔内杂物是否清理完毕；（3）检查设备管道和接头是否泄漏；（4）检查所有管路的阀门是否在允许的位置；（5）冷鼓工段、脱硫工段、硫铵工段、粗苯工段治理设备洗油吸收、碱吸收、氧 化吸收加注吸收溶液到液位计中间处；（6）检查各循环泵的润滑油液位：如低于油位视窗1/4处，需添加润滑油至油位视窗1/2处；（7）打开需要运行循环泵的进出口阀门，关闭停止运行循环泵的进出口阀门；（8）检查循环管道连接部位是否紧固正常；如异常则需要维修处理；（9）手动盘动循环泵如
27、顺畅且阻力较小则视为正常，否则需要检查维修；（10）打开电伴热电源，检查电伴热改造是否正常；注意事项：文件名称：化产VOC岗位安全技术操作规程1、如环境最低温度低于0C且不能及时开启风机运行时需要放空吸收塔内的液体。2、如环境最低温度低于0C且风机正常运行时，需要打开电伴热电源，保护停止运行的循环泵及管路。4.1.2、风机启动前准备:1、检查风机的润滑油液位：如低于油位视窗1/4处，需添加润滑油至油位 视窗1/2处；2、检查风机连接部位是否紧固正常，如异常则需要维修处理；3、检查风机皮带及皮带盘是否正常，如异常则需要维修处理；4、手动盘动风机如顺畅且阻力较小无异常声音则视为正常，否则需要检查
28、维修；4.1.3加药系统启动前准备：4.1.3.1、碱加药准备1、加药桶加水至400L；2、加入50至100kg氢氧化钠，一边添加一边搅拌使其溶解。可以直接添加30%液碱。4.1.3.2、酸加药准备1、加药桶加水至450L；2、加入20至40L的90%浓度硫酸；使配置硫酸浓度低于12%。4.1.3.3、双氧水加药准备1、加药桶加30%双氧水至450L；文件名称：化产VOC岗位安全技术操作 规程文件编号：页次23OF34版次L4.1.3.4、硫酸亚铁水加药准备1、加药桶加水至400L；2、加入50kg硫酸亚铁，一边添加一边搅拌使其溶解。4.14、吸附系统启动前准备：1、检查设备管道和接头是否泄漏
29、2、检查所有管路的阀门是否在允许的位置；3、检查吸附单元上下风口温度是否低于50C，否则需要冷却。4.2、系统设备启动：4.2.1、治理设备启动1、闭合控制柜内电源开关；2、在检查设置工艺参数界面设置加药PH值及风机运行频率；3、在触摸屏运行控制界面依次点击洗油吸收水泵启动/停止图标，启动洗油 吸收循环水泵运行；4、检查洗油循环水泵运行状况，如：运行是否有异响、循环管道压力是否大 于0.5kg小于4kg/cm2,循环系统是否存在泄漏等；5、在触摸屏运行控制界面点击碱吸收水泵启动/停止图标，启动碱吸收循环 水泵运行；6、检查碱吸收PH是否低于9.5，如低于9.5则需启动碱加药泵进行加药；7、检
30、查碱循环水泵运行状况，如：运行是否有异响、循环管道压力是否大于0.5kg小于4kg/cm2,循环系统是否存在泄漏等；文件名称：化产VOC岗位安全技术操作 规程文件编号：页次24OF34版次L8、在触摸屏运行控制界面点击氧化吸收水泵启动/停止图标，启动氧化吸收 循环水泵运行；9、检查氧化吸收PH是否高于4,如高于4则需启动硫酸加药泵进行加药；10、检查氧化循环水泵运行状况，如：运行是否有异响、循环管道压力是否 大于0.5kg小于4kg/cm2,循环系统是否存在泄漏等；11、检查吸附单元压缩空气压力是否大于4kg/cm2,阀门处于允许的位置；12、在触摸屏运行控制界面点击风机启动/停止图标，启动风
31、机运行；13、在触摸屏运行控制界面点击水吸收水泵启动/停止图标，启动水吸收循环 水泵运行。注意：设备启动后检查风机、水泵、光氧化运行电流是否异常；检查风机运 行声音、振动及温度是否正常；检查水泵运行声音、振动、出口压力及温度是否 正常；4.2.2、冷鼓工段、脱硫工段、硫铵工段、粗苯工段预处理设备启动1、闭合控制箱内电源开关；2、按循环水泵绿色启动按钮启动循环水泵；3、检查循环水泵运行状况，如：运行是否有异响、循环管道压力是否大于0.5kg小于4kg/cm2,循环系统是否存在泄漏等；4、按风机绿色启动按钮启动风机；4.3、系统设备停止：1、按风机红色停止按钮停止风机运行；2、按循环泵红色停止按钮
32、停止循环泵运行；3、关闭循环管路的阀门；4、如长时间停止且环境温度低于0C时应放空吸收塔内溶液。4.3.2、治理设备停止1、在触摸屏运行控制界面点击风机启动/停止图标，停止风机运行；2、在触摸屏运行控制界面依次点击洗油、碱、氧化吸收水泵启动/停止图标， 停止洗油、碱、氧化吸收循环水泵运行；3、如长时间停止且环境温度低于0C时应放空吸收塔内溶液。4、断开控制柜内电源开关。4.4、治理设备手动加药及脱附4.4.1、手动加药1、碱吸收加药：每小时使用PH试纸检测碱吸收液PH值低于9时，添加氢氧化钠溶液使碱吸 收液PH值高于12。2、氧化吸收加药2.1、每小时使用PH试纸检测氧化吸收液PH值高于4时，
33、添加硫酸溶液使氧 化吸收液PH值低于于2。文件名称：化产VOC岗位安全技术操作 规程文件编号：页次26OF34版次L2.2、每小时添加30%双氧水6-15L，或者每小时添加60-80秒。2.3、每次更换氧化吸收液后，第一次添加硫酸亚铁100L。每48小时添加3L, 或者30秒。4.2.2脱附操作（以脱附吸附单元一为例）：操作前检查压缩空气及气动电磁阀。1、关闭吸附单元一风口阀及人工关闭吸附单元一上冷凝阀；2、开启吸附单元一脱附蒸汽阀；3、开启脱附蒸汽阀A运行120分钟；4、开启脱附蒸汽阀B，运行至吸附单元进出口温度大于90度（运行温度范围 为90度至180度，推荐温度为120度）以上时，再运行
34、120分钟。5、关闭开启脱附蒸汽阀B，人工打开吸附单元一上冷凝阀，再运行120分钟。6、关闭开启脱附蒸汽阀A，再运行120分钟。7、打开吸附单元一风口阀。5、设备维护5.1、吸收塔及管道维护前准备整个VOCs废气处理系统充斥大量有毒有害易燃易爆气体、腐蚀性酸碱、易燃性活性炭填料，因此若非必要，请不要拆开设备及进入设备内部。若由于故障及检修必须进入设备内部施工，要做好以下施工前准备：（1）关闭各吸收装置循环泵、加药泵及风机并切断电源；(3) 清理混合反应仓仓底有害沉降物；(4) 断开设备顶部废气进气口连接管道，并设置盲板；(5) 转移吸附/脱附装置内活性炭至安全地点，远离高温、明火及热源；(6)
35、 清理贫油吸收、碱吸收、三相氧化及除雾层的内部填料。(7) 利用应急放空门或人孔，连接蒸汽进行吹扫和置换。(8) 置换后注水降温方可进行焊接作业。维护说明1、管路维护：如果管路堵塞严重，可以考虑高温蒸汽出扫，吹扫方向逆向设备，并考虑设 置必要的盲板，以保护设备。2、洗涤塔维护本项目塔体和配件材质均为不锈钢材料所制成的专业吸收系统，对于大部份 之雾状，气状，液状之酸碱物质均有耐腐蚀之功能，在设计范围内能稳定高效运 行，若甲方操作与处理方式与原先设计条件有所改变，敬请务必告知本公司以确 认这些改变条件不致影响洗涤系统的稳定。在正常操作状况下，本公司喷淋吸收塔本体不需任何保养，若喷淋吸收塔在 太干燥
36、的状况下长期使用，容易产生污垢，结晶盐堆积或其他外来的问题，这些 囤积物通常可用化学循环清洁剂来去除，以这个方式能将囤积物先溶解再冲刷， 但是，清洗前应事先告知本公司做事前鉴定确定化学清洗剂不会腐蚀塔壁。为了系统稳定，在任何情况下都务必请先开启吸收液循环系统，再开启废气文件名称：化产VOC岗位安全技术操作 规程文件编号：页次28OF34版次L净化系统。下表为洗涤塔常见故障排除方法：故障征兆可能原因相应解决办法洗涤塔压降太低风机皮带松弛打滑拉紧皮带或更换皮带不正确的风机速度调整至正确风机速度风机故障检修风机马达故障检修马达填充材高度下降增加填充材洗涤塔压降太高填充材阻塞清除阻塞物除雾器阻塞清除阻
37、塞物不正确的风机速度调整至正确风机速度除雾效果不达标气体流量太高调整气流至适当状态除雾层过低检查如不够时增加洗涤塔吸收效率低喷嘴堵塞清理阻塞物循环流量不足检查循环泵及循环管道系统吸收液浓度低调整至正确加药量吸收液饱和浓度高缩短吸收液更换时间3、引风机维护试运转：全部安装完毕，在总检查合格后，才能进行试运转。为了防止电机 因过载烧坏，在风机和试运转时必须在无荷载的情况下进行。如情况良好，然后 逐步加压至满荷载（规定的全压和流量）下连续运行。新安装的试运转时间不少 于2小时，修理安装的试运转时间不少于半小时，如无异常现象发生，方可正式文件名称：化产VOC岗位安全技术操作 规程文件编号：页次 29
38、OF 34 版次 L使用。风机所选用的功率，系指在特定工况下加上机械损失的电耗与应有的安全 系数而言。在运转过程中，应严格控制电流，不得超过电机额定值，否则会烧坏 电机。当风机启动后，达到正常转速时，运转过程中轴承温升不得高于40C，表 面温度不高于70C。如发现风机有剧烈的振动、撞击、轴承温度迅速上升等反常 现象时，必须紧急停车，查明原因。日常维护注意事项：(1) 只有风机设备完全正常的情况下方可运行。(2) 如果风机设备在检修后开动时，则需注意风机各部位是否正常。(3) 定期检查风机及气体输送管道内部的灰尘、污垢等杂质，并防止锈蚀。一般 在使用1000小时后检查一次，一年大修一次。(4)
39、为确保人身安全，风机的维护工作必须在切断电源后进行。风机运行过程中常见问题如下：常见问题可能原因电流过大开车时进气管道内阀门未开启或开启度太小。风机输送的气体密度过大或温度过低。电动机输入电压过低，电源单相断电或电机转速增大。4、各部件的维护：(一) 吸收塔：内外清洗时可用热水或一般清洁剂即可，也可使用蒸气清洗，清 洗方式是将蒸气充满喷淋吸收塔内部，但是使用蒸气温度不要超过70度。塔体底 部至少三个月检查一次，若有阻塞物须清理干净。(二) 喷嘴：至少一个月检查一次，若有阻塞物须清理干净。文件名称：化产VOC岗位安全技术操作规程页次 30OF34 版次（三）活性炭：活性炭吸附/脱附装置中活性炭属
40、正常使用周期不低于4年，但 需要定期对吸附床进行检查及脱附。也可根据仓室差压的异常波动及出口 VOCs含 量异常波动情况去查看有无积灰、水汽或锈斑。一旦有上述情况发生，就说明需 要手动控制脱附再生或操作条件不对。（四）加药药品：定期检查四个加药槽药品存量，并及时补充更换。（五）洗油：洗油吸收仓贫油经过一段时间吸收VOCs后变成富油，初步丧失吸收 能力，要及时更换新的贫油，更换下来的富油要送往粗苯工段回收利用，更换周 期预计1次/1月。（六）电控元件：电控元件不需要定期维护，然而我们建议利用常有的间隙期对 其进行检查。（七）仪表元件：每六个月更换一次PH传感器，并每个月校正一次PH控制器。5、
41、排放气体污染物浓度高的维护:排放物质可能原因相应解决办法硫化氢、氤化氢、二氧化硫脱硫工段及冷鼓工段预 处理设备未正常运行检查脱硫工段及冷鼓工段预处理设备脱硫工段预处理设备未 及时添加吸收剂或吸收 液饱和浓度高添加吸收剂，及时更换吸收液治理设备碱吸收液PH浓 度低或吸收液饱和浓度 高、液态循环量小添加吸收剂，及时更换 吸收液，检测循环系统碱吸收填充材高度下降增加填充材文件名称：化产VOC岗位安全技术操作 规程文件编号：页次:31 OF 34 版次 L吸附设备吸附饱和及时脱附氨硫铵工段预处理设备未 及时添加吸收剂或吸收 液饱和浓度高添加吸收剂，及时更换吸收液治理设备氧化吸收液PH 浓度高或吸收液饱
42、和浓 度高、液态循环量小添加吸收剂，及时更换 吸收液，检测循环系统氧化吸收填充材高度下降增加填充材吸附设备吸附饱和及时脱附苯并a芘、苯、酚 类、非甲烷总烃粗苯工段及冷鼓工段预 处理设备未正常运行检查粗苯工段及冷鼓工段预处理设备粗苯工段预处理设备吸收液饱和浓度高及时更换吸收液治理设备洗油吸收液饱和浓度高、液态循环量小及时更换吸收液，检测循环系统氧化吸收填充材高度下降增加填充材吸附设备吸附饱和及时脱附6岗位交接班及巡检要求6.1交接班文件名称：化产VOC岗位安全技术操作 规程文件编号：页次 32 OF 34 版次 L6.1.1交班（1）完成当班的各项任务，处理好本班发生的异常状况，并做好记录；（2
