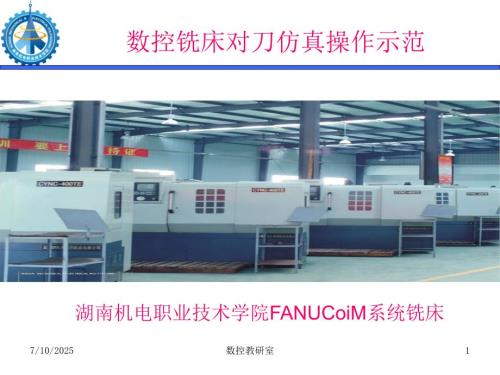

1、数控铣床对刀仿真操作示范湖南机电职业技术学院FANUCoiM系统铣床7/10/20251数控教研室斯沃仿真软件解压将鼠标光将鼠标光标移至压标移至压缩包，点缩包，点左键，然左键，然后点击右后点击右键，将光键，将光标移至如标移至如图所示后图所示后点左键。点左键。7/10/20252数控教研室双击SWCNC.EXE文件7/10/20253数控教研室选择FANUCoiM，运行注意：不注意：不要选错型要选错型号！号！7/10/20254数控教研室正式进入界面，点关闭。7/10/20255数控教研室用鼠标左键点击上电按钮上电按钮上电按钮7/10/20256数控教研室回参考点，点击Z、Y、X，灯亮。7/10
2、/20257数控教研室按需设置工件参数和装夹方式7/10/20258数控教研室更换工件，点击确定。7/10/20259数控教研室工艺板装夹，点击确定。7/10/202510数控教研室基准芯棒选择7/10/202511数控教研室基准芯棒和垫片参数选择7/10/202512数控教研室转换视角到Z-Y向7/10/202513数控教研室手动移动Y轴到图示状态7/10/202514数控教研室转化到Z-X视角7/10/202515数控教研室手动移动Z轴到图示状态7/10/202516数控教研室手动移动X轴，直到左下角出现“合适”字样7/10/202517数控教研室OFFSETSETTING-坐标系7/10
3、/202518数控教研室移动光标到G54处7/10/202519数控教研室输入“X61”，点击测量。思考：思考：为什么为什么要输入要输入X61X61？7/10/202520数控教研室移动Z向到图示状态7/10/202521数控教研室移动X到图示状态7/10/202522数控教研室转换视角到Z-Y；并移动Z轴到图示状态。7/10/202523数控教研室移动Y轴直到左下角出现“合适”字样7/10/202524数控教研室OFFSETSETTING-坐标系7/10/202525数控教研室输入“y61”并点击测量。思考：思考：为什么为什么要输入要输入Y61Y61？7/10/202526数控教研室Z向回参
4、考点；卸下测量芯棒。7/10/202527数控教研室选刀添加到主轴并确定1、刀具管理2、左键拖到一号刀位7/10/202528数控教研室Z轴进行微量试切1、启动主轴2、微量调节z7/10/202529数控教研室OFFSETSETTING-坐标系7/10/202530数控教研室输入“Z0”,点击测量。7/10/202531数控教研室主轴重回参考点：Z、X、Y。7/10/202532数控教研室输入程序“G54G0X0Y0Z10”校验1 1、MDIMDI2 2、PROMPROM3 3、软、软键键7/10/202533数控教研室不同视角观察对刀是否正确。7/10/202534数控教研室调用程序加工1 12 23 34 47/10/202535数控教研室测量中刀路测量：观察刀路7/10/202536数控教研室观察刀路7/10/202537数控教研室AUTO模式循环启动，观察。7/10/202538数控教研室结束。7/10/202539数控教研室
