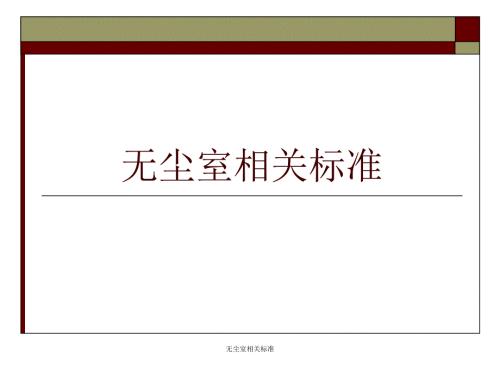

1、无尘室相关标准 无尘室相关标准o无尘室原理o无尘室衡量标准o无尘室验收标准Contents无尘室相关标准无尘室原理o无尘室概念无尘室概念:l以工业铝材(或不锈钢方通、铁方通喷塑)作为框架,采用风机滤网机组FFU送风,四周用防静电垂帘(或钢化玻璃),内部净化级别可达100100K级,适用局部净化级别要求高的区域。l对微粒控制、温度、湿度、照明、噪声、静电、微振的多功能综合整体。无尘室相关标准无尘室原理o依据送风方式的不同依据送风方式的不同：可分为乱流式乱流式(非均匀流型非均匀流型)和单一方向式单一方向式(均匀流均匀流型型)。lClass 1100 均采用单向流送风方式，即在同一截面的任一点，气流
2、的方向和速度均保持一致，将室内的尘埃粒子以最快的速度带走。靠送风气活塞般的挤压作用。新风量不小于总风量的2%4%。lClass 1000 100000采用非单向流送风方式，以不均匀的速度呈不平行流动，伴有回流或涡流，主要靠气流不断稀释室内空气，将室内的污染逐渐排出，以实现净化。靠气流扩散来稀释。新风量不小于总风量的10%30%。o测量单位测量单位：微米微米(micrometer),1um=1m的百万分之一。无尘室相关标准无尘室衡量标准o洁净度洁净度参照参照 STD-209E无尘室相关标准无尘室衡量标准oAir Change&HEPA 遮蔽率遮蔽率无尘等级Air Change(次/hr）HEPA
3、 遮蔽率Class 10024048050%100%Class 10001724010%35%Class 10000108%10%Air change:FFUAir change:FFU的表面积的表面积*风速风速*FFUFFU数量数量/Clean Room/Clean Room体积体积HEPAHEPA遮蔽率：遮蔽率：FFUFFU的表面积的表面积*FFUFFU数量数量/Clean Room/Clean Room面积面积无尘室相关标准无尘室衡量标准o风速、温湿度风速、温湿度 气流速度为：0.30.5m/s(60100ft/min)。一般之温度控制范围：T=(212)一般之湿度控制范围：(455)R
4、H 无尘室相关标准无尘室衡量标准o压差压差 在两个无尘室间合理的设计压力差应为10Pa，而在无尘室和未确认洁净等级的区域应保持有15Pa的压力差。当产生这些压力差有实际困难时，维持5Pa的最小压力差是可以接受的。无尘室相关标准无尘室验收标准o用Particle Counter(Met One）测空气中之粒子总数及大小(离作业面为30公分)。o依据ISO14644-1可分为三种操作状态：完工状态-无制程设备、原料或工作人员。完工后停止生产状态-室内有制程设备，不含工作人员。运转状态-三者皆在工作状态。无尘室相关标准无尘室验收标准o取样次数要求取样次数要求l单一方向气流的测试数量方法一、气流的流入
5、体积/25方法二、气流的流入体积/洁净度等级的平方根选数字小者l 非单一方向气流的测试数量方法：气流的流入体积/洁净度等级的平方根例如：计算iMac所使用的洁净室的测试数量 (1.6*3+2.3*2.4+2.7*7.01+1.3*2.44+1.66*3.2)*2.2m/=3次例如：计算M97所使用的洁净室的测试数量方法一、(16*1.9*2.1)m/25=3次方法二、(16*1.9*2.1)m/=7次无尘室相关标准无尘室验收标准o洁净度取样要求洁净度取样要求l取样需两点以上l测试点要平均分布l各测试点须一个以上的取样数l全体需5个以上的取样数l各测试点的取样数不一样也可以 无尘室相关标准无尘室
6、验收标准o洁净度判断标准洁净度判断标准 两个条件需同时满足两个条件需同时满足：l在每个测试点的粒子浓度平均值应在CLASS上限值以下l这些平均值的平均在95%的信赖界限的上限值在CLASS上限值以下无尘室相关标准无尘室验收标准o实例说明实例说明 在Ring Room空态下，共取3个点，每个点测量0.5um的粒子，测量记录如下：第一点 8、0 第二点 20、8 第三点 11、23、14 判断依据一判断依据一、在各测试点的粒子浓度平均值应在CLASS上限值以下 第一点的平均值 （8+0)/2=4 第二点的平均值 （20+8)/2=14 第三点的平均值 （11+23+14)/3=16o小结：满足无尘
7、室相关标准无尘室验收标准 判断依据二、判断依据二、这些平均值的平均在95%的信赖界限的上限值在CLASS上限值以下 上限值UCL=M+SE*UCL系数 M：平均值的平均 M=(4+14+16)/3=11.3 SE：标准误差 SE=SD/SD：标准偏差 L：测试点数量 SD=6.429 SE=6.429/=3.71无尘室相关标准无尘室验收标准UCL系数：95%信赖界限的UCL系数 上限值UCL=M+SE*UCL系数 =11.3+3.71*2.9=22.1 总结：满足无尘室相关标准无尘室验收标准o其余要求其余要求序号验收项目验收标准尺寸备注 1立柱/横梁铁方通喷塑100*100mm2托框/盲板冷轧
8、钢板喷塑1200*670mm3黑色网格状防静电PVC窗帘/门帘静电阻值：1061094无尘室镇流器/镇流器飞利浦/T8灯管1200mm5FFU美埃/米河1175*575*250风机档位：3档6高效过滤器美埃1170*570*70mm7初效过滤器米河495*495*45mm8电线（电路图另附）无锡沪安国标9配电箱/开关斯奈德注：1.PVC窗帘与地面高度为1520cm，且应该在立柱内侧。2.配电箱是三相电，电压380V。无尘室相关标准图片欣赏FFU风淋室无尘室相关标准1.2米方通立柱无尘室相关标准托框初效无尘室相关标准高效自己找找看？1、盲板？2、PVC帘？3、垂帘？无尘室相关标准抢答环节1、PVC帘为什么要围在内侧？2、初效过滤器是保护初效的，换成中效的可以不？3、初效和高效应该多久更换一次呢？4、影响无尘室产品良率的因素有哪些？无尘室相关标准Over!Thanks！无尘室相关标准
