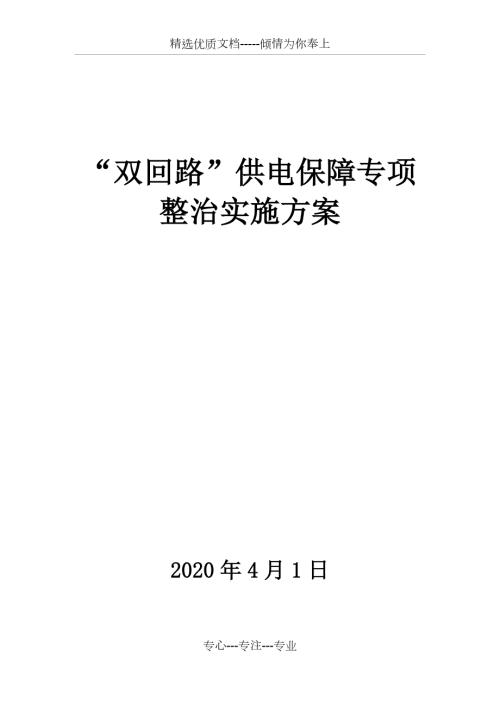

1、精选优质文档-倾情为你奉上“双回路”供电保障专项整治实施方案2020年4月1日煤矿“双回路”供电保障专项整治实施方案会审表会审时间会审地点参加会审部门及人员签字参加人员签字日期参加人员签字日期调度室采掘副总安全副总机电副总通防副总地测副总安全矿长生产矿长机电矿长总工程师矿 长会审意见“双回路”供电保障专项整治实施方案根据省能源局贵州煤矿安监局关于开展煤矿安全生产六个专项整治工作的通知（黔能源煤安202034号）和毕节市能源局转发省能源局贵州煤矿安监局关于开展煤矿安全生产六个专项整治工作的通知的通知精神，为加强煤矿安全生产，消除供电安全隐患，进一步保障煤矿供电系统的安全性、稳定性和可靠性，满足煤
2、矿未来发展的电力需要，全力推动矿井向机械化、智能化发展，在全矿范围内开展煤矿“双回路”供电保障专项整治。为确保专项整治工作取得实效，特制定本方案。一、总体要求以习近平新时代中国特色社会主义思想为指导，坚持“四个革命，一个合作”能源安全新战略，坚守发展和生态两条底线，全面落实中央防范化解重大风险的决策部署，纵深推进能源工业运行新机制，以满足煤矿安全生产为前提，着力夯实电网网架，提升电网服务水平，按照“一矿一策”的要求，统筹规划，分步实施，全面达到煤矿“双回路”供电标准，不断满足煤矿安全生产的电力需求，为推动我矿高质量发展提供重要支撑。二、工作目标对煤矿“双回路”供电保障专项整治，实现煤矿“双回路
3、供电率100%，正常运行方式下，供电电压允许偏差满足电能质量供电电压允许偏差规定。在2020年底前完成煤矿“双回路”供电改造（附工期表）。按照有关要求有序完成煤矿“双回路”供电改造。三、重点任务（一）摸清底数，明确专项整治内容1、地区电网及矿井供电电源供电方为贵州电网金沙县供电局，附近的电源点有木孔35kV变电站和茶园35kV变电站，煤矿双回路供电电源，一路取自35千伏木孔变电站10KV母线木茶线，35千伏茶园变电站10KV母线茶镇线，岚头镇新建110KV变电站一处，供电电源比较可靠，能够为矿井提供可靠的双电源。2、矿井供电现状煤矿地面10KV变电所供电系统为双回路供电，主供回路为35千伏木
4、孔变电站10KV母线木茶线，全长约8公里，线路采用架空敷设，导线型号LGJ-1*120，线路为煤矿专用线路，和荒田坝煤矿T接；副供回路为35千伏茶园变电站10KV母线茶镇线，全长约7公里，线路采用架空敷设，导线型号LGJ-1*95，线路属农网T接线路。矿区地面建有一座10KV变、配电所，设有500KVA地面变压器两台、400KVA主通风机变压器两台、100KVA井下排水变压器两台、井下400KVA动力变压器一台,安全监控主机、空压机、瓦斯抽放泵站、主要通风机、井下排水泵等主要设备釆用双回路供电。井下建有1000KVA移动变电站一处，二次电压为1140V，主要为综掘、综采供电；采区变电硐室一处，
5、设有315KVA移变两台，二次电压为660V,一台为局扇专用变压器，另一台是生产动力用电。3、矿井供电系统存在问题（1）35千伏木孔变电站10KV母线木茶线虽然是煤矿专用线路，但和荒田坝煤矿T接，需架设10KV供电线路4km。（2）35千伏茶园变电站10KV母线茶镇线电源存在农网电搭接，为“T”接用电,需架设10KV供电线路6km。4、供电安全性分析矿井应有两回电源线路。当任一回路发生故障停止供电时，另一回路 应能担负矿井全部负荷。两个电源取自不同的变电站，避免了两回线路受到外部的影响同时发生故障的概率。在变电所的进线处，如因地理环境等 条件的控制使线路之间距离不易分开，也要尽量拉开两线路间距
6、离。并适当的增大杆塔安全系数，避免因煤田的开采或气候变化等各种原因而使两 回线路同时出现事故。我矿已经形成双回路供电系统，但因使用时间长，架空线下树木较多，应加强线路巡查，发现问题及时处理、同时变电设备露天设置，应加强设备的维修保养工作，同时加强专职人员职业技能培训，遵章守纪，严格按照操作规程操作，禁止违规违章作业。（二）电力负荷煤矿井上下机电设备负荷统计地点设备名称电压（V）装机容量（KW）及台数使用容量（KW）及台数主井皮带机660752752地面一部皮带3801515二部皮带38018.518.5三部皮带38018.518.5四部皮带38018.518.5压风机房压风机380110211
7、0绞车房提升机3805555瓦斯泵站水环式真空泵38045245瓦斯泵站水环式真空泵38037237坑木房3801111地面供电机修、澡塘、办公、宿舍3805050抽风机房通风机66011041102排水泵房排水泵660553552机轨合一大巷皮带机660552552进风斜井双速绞车6604545环形车场乳化泵6603723720502回风巷皮带机66018.518.5皮带机66037237潜水泵6601515潜水泵6601111钻机660222220502运输巷皮带机6603737刮板机6605555潜水泵6605.55.5钻机660222220901采面皮带机6601515刮板机66055
8、55调度绞车6602525转载刮板机6605555回柱绞车660222220502运输巷局部扇风机66022422220502回风巷局部扇风机6602242221000KVA移变所带负荷综掘机1140210210采煤机1140460460刮板机114011021102乳化泵11401252125合计33022548.5全矿共安装设备共58台，其中工作52台，设备总容量3302kW，工作容量2548.5kW。（三）根据职责，明确专项整治主体 1、成立煤矿“双回路”供电保障专项整治工作领导小组为做好煤矿“双回路”供电保障专项整治工作，确保完成我矿供电“双回路”整治工作，决定成立煤矿“双回路”供电保
9、障专项整治工作领导小组，负责对供电主要负责“双回路”供电专项整治中的统筹协调、督促调度、检查落实，研究解决项目建设中存在的问题，发现问题立即处理。组长：（机电矿长）副组长：成员：2、立即开展自查，明确专项整治内容（1）由机电矿长牵头对本矿供电情况进行全面摸底排查，列出问题清单，按照上级文件要求，明确整治内容。（责任单位：机电科；完成时限：2020年3月底前）（2）摸清煤矿用电需求。根据煤矿变电站位置、容量和核定产能情况，按照煤矿“两化”改造供电保障方案中产能对应的用电负荷标准以及煤矿技改方案，提出煤矿发展用电需求。（责任单位：机电科；完成时限：2020年3月20日前）。（3）依据贵州省煤矿“双
10、回路”供电保障规范，编制“一矿一策”“双回路”供电整治方案。积极与供电部门沟通、联系，制定编制“一矿一策”整治方案。（责任人：，完成时限：2020年3月底前）（四）组织实施“双回路”改造工作1、在做好前期工作的基础上。对不满足“双回路”供电要求的供电线路、专变及矿内供电项目等建设工作，制定煤矿“双回路”供电线路改造方案及设计。（责任人：完成时限：2020年5月底前）2、煤矿“双回路”供电保障专项整治工作领导小组要建立煤矿“双回路”供电改造台账，每周一调度，每月一督查，及时通报有关进展，协调解决有关问题,确保12月底完成“双回路”改造任务。3、金沙县茶园乡杉树堡煤矿现具备双回路供电，均存在“T”
11、接现象，但供电质量不高，需对供电线路进行建设改造。具体改造方案如下：（1）矿井具备生产能力后矿井用变压器容量增容，通过理论计算现在架空线电压损失大。需将架空线由LGJ-95和LGJ-120型更换为LGJ-185而满足45万t/a建设矿井设计要求。 （2）针对煤矿供电“双回路”现状和金沙县供电电网情况，经过调研论证，决定新建两回10KV供电线路，一路来自岚头110KV变电站，距离煤矿大约6公里，另一路来自35千伏木孔变电站，距离煤矿大约6公里，需投入资金约200万元。（3）在新线路完成之前，为确保安全用电，煤矿定于4月底前委托有资质的供电线路维修单位对我矿现有10KV架空线路进行维护工作。四、保
12、障措施（一）组织保障为了尽快完成新建专供线路的架设工作，在确保资金、人员及时到位的前提下。矿成立了“双回路”专供线路架设领导小组：组长：（矿长） 副组长：（机电矿长） 成员：根据煤矿前期调研，2020年4月30日前向金沙县供电局提交关于杉树堡煤矿供电线路双回路直供的申请。2020年5月30日供电“双回路”专供线路架设进入方案设计和现场实际勘察阶段，必须在2020年6月30日前进入专用线路架设阶段，确保供电“双回路”专供线路架设12月底前完成。（二） 资金保障煤矿“双回路”供电专项整治主体责任在煤矿企业，资金由责任主体负责筹集,确保资金到位，便于煤矿“双回路”供电线路改造工作顺利开展。（三） 供
13、电安全技术措施1、对供电电源的几项安全措施 （1）为了保证对煤矿供电的安全性和可靠性，矿井应有两回电源线路，两回电源线路可来自不同变电所或同一变电所的不同母线上，即在一个电源发生故障的情况下，另一回路仍能担负矿井全部负荷。 （2）矿井的两回电源线路上都不得分接任何负荷。（3）矿井主通风、提升及排水设备供电，必须设置备用电源，备用电源容量达到保安负荷的运行要求。（4）经由地面引入井下的供电线路必须在入井处装设避雷器，其接地电阻不得大于4。地面直接入井的轨道，排水管路，必须在井口附近进行不少于两处的可靠接地，接地极的电阻不得大于4。两接地极的距离应大于20米，通讯线路必须在入井处装设熔断器和避雷器
14、接地极的电阻不得大于1。 （5）为保证供电的安全性和可靠性，避雷装置及保护装置必须每两年进行一次检验。 （6）在满足供电可靠与安全的前提下，还应保证供电的质量，并力求系统简单、操作方便，使建设投资和运行维护费用低。 2、 电气设备安全措施 （1）防爆电气设备入井前应检查其“产品合格证，煤矿矿用产品安全标志”及安全性能，检查合格并签发合格证后，方可入井。（2）矿井必须备有井上、下供电系统图、井下电气设备布置示意图和通讯系统图，并随情况变化定期填绘。 （3）井下供电系统必须采取漏电保护、过流保护和接地保护。 （4）接地网上任一保护接地接地点的接地电阻值不得超过2，每一移动式和手持式电气设备至局部
15、接地极之间的保护接地用的电缆芯线和接地连接导线的电阻值，不得超过1，并且每季度进行一次测定。（5）井下防爆电气设备的防爆性能检查，必须每月检查一次，配电系统继电保护装置检查整定，每半年进行一次，主要设备绝缘电阻每半年至少进行一次检查。（6）井下不得带电检修、搬迁电气设备，电缆和电线。检修或搬迁前必须切断电源，检查瓦斯，在其巷道风流中瓦斯浓度低于1.0%时。再用与电源电压相适应的验电笔检验，检验无电后，方可进行导体对地放电。（7）动力变压器的高压控制设备应具有短路、过负荷、接地和欠压释放保护，井下采区移动变电站及配电点引出的馈电线上，应装设短路、过负荷和漏电保护装置，低压电动机的控制设备应具备短
16、路、过负荷、单相断线、漏电闭锁装置和远程控制装置。 （8）正确选择和安装使用电气设备及供电线路，并应在运行中加强维护检修。另外还应装设相应的过电流保护装置，进行合理整定，并应在可能发生电火灾的地方，采取相应的防火措施。 （9）对电气设备的防爆采取以下三种措施：采用防爆外壳：电气设备内部发生瓦斯爆炸时，其压力不能使外壳变形，而且从间隙逸出外壳的火焰，应受到足够冷却，不足以点燃壳外的瓦斯和煤尘，即把爆炸限制在壳内。 采用安全火花电路：适用于信号、通讯、测量仪表、遥控的自动控制系统。 采用超前切断电源：有必备可靠出现故障即自行切断电源，使热源不至与瓦斯、煤尘接触，从而达到防爆的目的。 （10） 照明
17、信号综合保护装置，每班使用前必须对照明信号综合保护装置进行一次跳闸试验。 （11） 容易碰到的、裸露的带电体及机械外露的传动和传动部分必须加装护罩或遮栏等防护设施。（12） 掘进工作面供电时，所有局部通风机都应装设“三专两闭锁”设施。3、 电缆使用安全措施 （1） 井下电缆必须悬挂，悬挂点间距在水平巷道或倾斜井巷内不得超过3米，电缆不应悬挂在风筒或水管上，不得遭受淋水，穿墙敷设必须加装套管。（2） 巷道内通讯和信号电缆应与动力电缆分挂在巷道两侧，如果受条件限制，应敷设在动力电缆上方0.1米的地方。高低压电缆之间的距离应大于0.1米，高压电缆之间、低压电缆之间距离不得小于50。（3） 低压电缆不
18、应采用铝芯，采区低压电缆严禁采用铝芯。（4） 电缆与电气设备连接，必须用与电气设备性能相符的接线盒。电缆线芯，必须使用齿形压线板（卡爪）或线鼻子与电气设备进行连接。（5） 橡套电缆必须使用阻燃电缆，接头进行冷补，必须经过浸水耐压试验，合格后方可下井使用。（6） 不同型号电缆之间严禁直接连接，必须经过符合要求的接线盒、连接器或母线盒进行连接。4、 高低压电气的操作（1） 高压供电系统停送电操作必须使用安全用具，戴绝缘手套， 穿绝缘靴，并站在绝缘垫或绝缘台上。（2） 井下不得带电检修、搬迁电气设备、电缆和电线。检修或搬迁前，必须切断电源，检查瓦斯，在其巷道风流中瓦斯浓度低于1.0%时，再用与电源电
19、压相适应的验电笔检查；检验无电后，方可进行导体对地放电。控制设备内部按有放电装置的，不受此限。所有开关的闭锁装置必须能可靠地防止擅自送电，防止擅自开盖操作，开关把手在切断电源时必须闭锁，并悬挂“有人工作，不准送电”字样的警示牌，只有执行这项工作的人员才有权取下此牌送电。（3） 操作井下电气设备应遵守下列规定：非专职人员不得擅自操作电气设备。电气设备的检查、维护和调整，必须由电气维修工进行，并执行“一人工作、一人监护”的规定。手持式电气设备的操作手柄和工作中必须接触的部分必须有良好的绝缘。 （4） 容易碰到、裸露的带电体及机械外露的转动和传动部分必须加装护罩或遮栏等防护设施。（5） 电气设备不应超过额定值运行，防爆电气设备入井前，应检查其“产品合格证”、“防爆合格证”、“煤矿矿用产品安全标志”及安全性能；检查合格并签发合格证后，方准入井。（6）掘进工作面配电点的位置和空间必须能满足设备检修和巷道运输、矿车通过及其他设备安装的要求，并用不燃性材料支护。金沙县茶园乡煤矿新建线路倒排工期1、5月份：线路设计。2、6月份：线路评审及批复。3、7月份：坑基开挖及立电杆。4、8月-10月份：线路架设施工。5、11月份：线路试验及竣工验收。6、12月份：线路检查，正常后投入运行使用。 2020年4月1日专心-专注-专业
