    最新目视检验规范IPC610.ppt

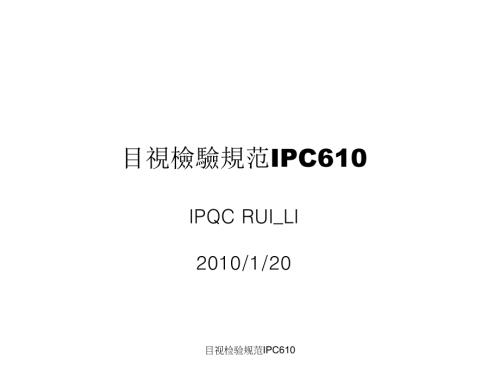

    1、目視檢驗規范IPC610IPQC RUI_LI2010/1/20目视检验规范IPC610目視檢驗規范標准IPC6101.允收標准2.拒收標准 目视检验规范IPC610 零件本體僅下方有二接觸點的零件(Chip Components/Bottom Only Terminations cont.)偏移(Shift)允收(Target Condition)零件黏焊於錫墊中心位置,沒有任何偏移.No side overhang.允收極限(Acceptable)零件往錫墊寬邊(A)偏移,但零件 本體寬邊(C)有75%以上焊接於 錫墊上.零件本體與電路板錫墊間(G)錫 厚至少0.2 mm.Side ove

    2、rhang(A)is allowed if minimum end joint width(C)requirements are met.Minimum is 75%.Minimum thickness(G)is 0.2 mm unless satisfactory cleaning can be demonstrated with reduced clearance.拒收(Nonconforming Defect)零件往錫墊寬邊(A)偏移,且零 件本體小於75%寬邊(C)焊接 於錫墊上.零件往錫墊長邊(B)偏移.Side overhang(A)is allowed if minimum en

    3、d joint width(C)requirements are met.Minimum is 75%.Minimum thickness(G)is 0.2 mm unless satisfactory cleaning can be demonstrated with reduced clearance.目视检验规范IPC610零件本體有1,3,5面矩形金屬焊接點 (Rectangular End Components-1,3or5 side Termination)偏移(Shift)允收(Target Condition)零件金屬部份黏焊於錫墊中 心位置,沒有任何偏移.零件 本體錫墊完全沾

    4、錫.No side overhang.Side joint length(D)equals component termination length.允收極限(Acceptable)零件往錫墊寬邊(A)偏移,但 零件本體金屬焊墊寬邊(W)75%以上焊接於電路板錫墊上.End joint width(C)is 75%width of component termination area(W)or 75%width of PB land(P),whichever is less.拒收(Nonconforming Defect)零件往錫墊寬邊(A)偏移,但零 件本體不足75%寬邊(C)以上焊 接於電

    5、路板錫墊上.零件往錫墊長邊偏移(B).Side overhang(A)causes minimum end joint width(C)requirements not to be met.End overhang(B)is not permitted.目视检验规范IPC610零件本體有1,3,5面矩形接觸點(Rectangular End Components-1,3or5 side Termination)偏移(Shift)允收(Target Condition)零件黏焊於錫墊中心位置,沒有任何偏移.零件本體錫 墊完全沾錫.No side overhang.允收極限(Acceptable)

    6、零件往錫墊寬邊偏移,但零件 之焊接面佔75%以上.End joint width is 75%width of component termination area or 75%width of PB land,whichever is less.拒收(Nonconforming Defect)零件往錫墊長邊偏移.End overhang is not permitted.目视检验规范IPC610 圓柱體零件(Cylindrical End Cap Termination)偏移(Shift)允收(Target Condition)零件黏焊於錫墊中心位置,沒有任何偏移.吃錫面在圓筒零件直徑(W)

    7、與板上錫墊長(P)之間.No side overhang.End joint width is equal to or greater than the component width(W)or width of the land(P),whichever is less.允收極限(Acceptable)零件往錫墊寬邊偏移(A),側 邊偏移度允收極限為零件直 徑(W)的25%或錫墊長度(P)的25%.Side overhang(A)is 25%diameter of component width (W)or land with(P).拒收(Nonconforming Defect)零件側邊偏

    8、移度(A)超出25%零 件直徑(W)或錫墊長度(P)的25%.零件往錫墊長邊偏移(B).Side overhang(A)is 25%diameter of component width(W)or land with(P).End overhang is not permitted.目视检验规范IPC610無導腳零件(Leadless Chip Carriers with Castellated Terminations)偏移(Shift)允收(Target Condition)零件未偏移.零件延伸引腳長等於電路板 上錫墊長.零件立於電路板上錫墊中心.No side overhang.Fill

    9、et extension equals land width.Fillet height covers terminal.允收極限(Acceptable)零件偏移向錫墊寬邊之間(A),偏移度小於電路板上錫墊面 (W)的25%.Maximum side overhang(A)is 25%W.拒收(Nonconforming Defect)零件偏移向錫墊寬邊之間(A),偏 移度大於電路板上錫墊面(W)的 25%.零件偏移向錫墊長邊之間 (B).Maximum side overhang(A)is 25%W.End overhang(B)is not permitted.目视检验规范IPC610允收

    10、Target Condition)零件腳未偏移.No side overhang.允收極限(Acceptable)零件偏移向錫墊寬邊之間(A),偏移小於電路板上錫墊寬度 (W)的 25%或偏移小於0.5mm.Side overhang(A)is 25%W or 0.5 mm.拒收(Nonconforming Defect)零件偏移向錫墊寬邊之間(A),偏移大於電路板上錫墊寬度(W)的 25%或偏移大於0.5mm.不允許任何的零件趾端偏移 如(B).Side overhang(A)is greater than 25%W or 0.5 mm whichever is less.Toe over

    11、hang(B)is not specified 平緞腳(L型)/鷗翼腳/圓柱L腳(Flat Ribbon L/Gull Wing leads/Round leads)偏移(Shift)目视检验规范IPC610I 腳(“I”Leads)偏移(Shift)允收(Target Condition)零件腳未偏移.No side overhang.允收極限(Acceptable)零件偏移向錫墊寬邊之間(A),偏移大於錫腳寬度(W)的25%仍不允許.不允許任何的偏移.Overhang(A)exceeds 25%lead width(W).No overhang allowed.拒收(Nonconformi

    12、ng Defect)不允許任何的零件趾端偏移 如(B).Toe overhang(B)is not specified.目视检验规范IPC610範例(Example)-平緞腳(L型)/鷗翼腳/圓柱L腳 (Flat Ribbon L/Gull Wing leads/Round leads)允收(Target Condition)允收極限(Acceptable)拒收(Nonconforming Defect)目视检验规范IPC610範例(Example)-平緞腳(L型)/鷗翼腳/圓柱L腳 (Flat Ribbon L/Gull Wing leads/Round leads)拒收(Nonconfor

    13、ming Defect)拒收(Nonconforming Defect)拒收(Nonconforming Defect)目视检验规范IPC610範例(Example)-J 腳/I 腳 允收極限(Acceptable)拒收(Nonconforming Defect)拒收(Nonconforming Defect)目视检验规范IPC610範例(Example)拒收(Nonconforming Defect)高翹/LIFTED 目视检验规范IPC610範例(Example)高翹/LIFTEDOKNG目视检验规范IPC610範例(Example)拒收(Nonconforming Defect)折腳/B

    14、ENT 缺件/MISSING 偏移 /SHIFT 目视检验规范IPC610範例(Example)拒收(Nonconforming Defect)破損/DAMAGE 目视检验规范IPC610範例(Example)拒收(Nonconforming Defect)撞件/BROKEN 撞件/BROKEN 目视检验规范IPC610範例(Example)允收極限(Acceptable)偏移 /SHIFT 錫洞/Solder Hole 目视检验规范IPC610範例(Example)ASR1:LED2 反向 /REVERSE 拒收(Nonconforming Defect)缺口端為負極/Nick side i

    15、s“”5168:SW4 反向 /REVERSE Switch數字與PCBA同向/Number on component same direction with PCBA.目视检验规范IPC610目视检验规范IPC610範例(Example)折腳 /PIN BENT 包焊 /Poor Solder拒收(Nonconforming Defect)目视检验规范IPC610範例(Example)拒收(Nonconforming Defect)NG OK 退PIN 目视检验规范IPC610Travis M/B DIP component cosmetic 1,整体高翘,且最大不可以超过0.3mm2.后邊

    16、前邊緣高翹不可超過0.2mm 整體高翹單邊高翹目视检验规范IPC610Travis M/B DIP component cosmetic 1.1.水平高翘,最大允许限度为水平高翘,最大允许限度为0.3mm.0.3mm.2.2.不允许不允许單單边高翘。边高翘。目视检验规范IPC610Travis base sampleRAM RAM 的卡勾不可出现变形等不良。的卡勾不可出现变形等不良。目视检验规范IPC610Travis M/B DIP component cosmetic 不能出现任何标记,特别是有铅异物。不能出现任何标记,特别是有铅异物。目视检验规范IPC610Travis M/B DIP

    17、 component cosmetic JUSB 不可出现气泡和明不可出现气泡和明显擦痕显擦痕.目视检验规范IPC610 Travis base sampleMicrophone 不能失掉海绵,禁止使用双面胶黏贴脱落海绵。目视检验规范IPC610 Travis M/B solder hole JDOCK 不允許單邊高翹目视检验规范IPC610 Travis base sample1.Function Pin 吃锡量不应少于75%.2.固定pin锡量不应少于50%.(以固定住零件为标准)3.折脚 (1):如果pin 折脚但是有露出,function 測試pass 可以判断为良品。(2)如果pin脚完全没有露出,则要判断为不良。固定固定pinFunction pin目视检验规范IPC610 Travis base samplepin 脚不可刺穿该处Mylar目视检验规范IPC610 Travis base sampleSmart card socket Smart card socket 不可出现大幅度凹陷变形。不可出现大幅度凹陷变形。目视检验规范IPC610 Travis base sampleJSIO,JCRT 等零件不可出现沾锡等不良,PBATT late solder can be accept。目视检验规范IPC610THE END目视检验规范IPC610
