    特灵UC800自动排气操作维护.doc

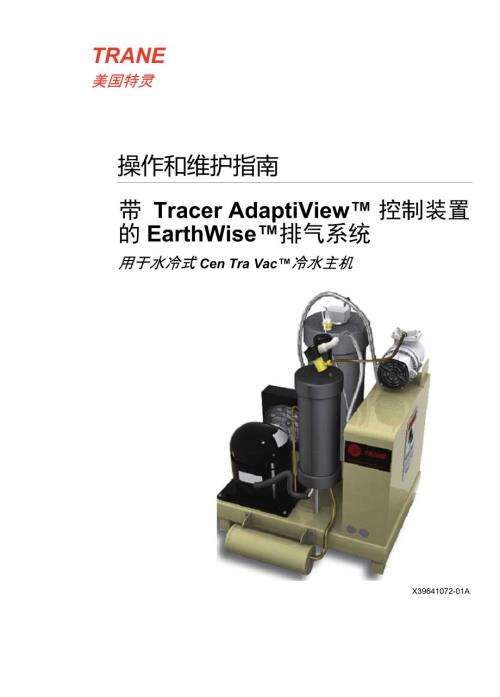

    1、TRANE美国特灵操作和维护指南带 Tracer AdaptiView 控制装置 的EarthWise排气系统用于水冷式Cen Tra Vac冷水主机X39641072-01A2008年1月PRGD-SVX01A-ZH版权2008特灵保留所有权利本文档及其所含信息是特灵公司的财产.未经特灵公司书面允许.不得全部或部分使用/复 制。特灵公司保留随时修改本出版物及其所含内容的权利.恕不另行通知。商标特灵.特灵图标.EarthWise% Tracer, CenTraVac和AdaptiView是特灵公司在美国和其它 国家的商标.本文档中引用的所有商标均是相应所有者的商标.警告和小心本文档在合适位置标

    2、明警告和小心:警告:表示有潜在的危险存在.如果忽视.可能会导致死亡或严重的人身伤害, 小心:表示有潜在的危险存在.如果忽视.可能会导致轻微或一般的人身伤害 它也可用于提醒不安全的操作。注意:表示可能仅造成设备损坏或财产损失的情形。目录TKAME美国特灵PRGD-SVX01A-ZH 带 Tracer AdaptiView 控制装實的 EanhWise 排气系统3PRGD-SVX01A-ZH 带 Tracer AdaptiView 控制装實的 EanhWise 排气系统#排气系统概述5引言5参考源5排气系统如何工作5制冷回路子系统6排气罐子系统9排气子系统9碳罐和再生子系统10.12Tracer

    3、AdaptiView 控制子系统10操作程序排气装置操作模式12自适性模式12自适性模式过程一冷水主机压缩机开启12自适性模式过程一冷水主机压缩机关闭14排气装置制冷回路的典型工作循环16除气18排气运行程序19不凝性气体排气算法19不凝性气体排气周期20建立每天排气量限制范围20碳罐和再生子系统22碳再生算法22碳罐再生程序23操作员界面25报告25日志表25排气装置操作模式26设定27排气装養设這27手动控制设置27报警显示28维护29每周维护29半年度维护30年度维护30更换干燥过滤器组件引检查湿度指示器32维护湿度指示镜32冷水主机维修后的除气33PRGD-SVX01A-ZH 带 Tr

    4、acer AdaptiView 控制装實的 EanhWise 排气系统#故障排除34诊断34碳再生温度诊断过程38排气装置制冷回路诊断过程38执行表面温度测量38确定制冷剂充注呈40确定正确的膨胀阀运行40确定正确的制冷剂供汽管和回液管连接位置40使用维修功能41排气装萱再生循环41排空回路测试41排空回路压力检查42排空回路真空检查42规格43EarthWise排气系统型号44带Tracer AdaptiView控制装置的EarthWise排气系统的电气接线图46美国特灵排气系统概述本指南描述了带Tracer AdaptiView控制装置的特灵EarthWise排气系统的操作和维护。 Tra

    5、cer AdaptiView 控制装置包括 Tracer UC800 控制器和 Tracer AdaptiView 显示器引言使用低压制冷剂(如R123)的离心式冷水主机.在运行时会在冷水主机内部形成一些低于大气 压力的低压区J空气中的不凝性气体(如水汽和氮蒸汽)可能渗入这些低压区.并在冷凝器中 积聚。若不除去这些不凝性气体.冷凝器将丧失高效的冷凝能力.同时提高冷凝压力。冷凝 器压力升高会降低冷水主机的能效和冷量低压离心式冷水主机就需要使用一个排气系统。这是安装在冷水主机外部的一套设备。用来 除去渗入机组的不凝性气体.注意:为了便于描述.在本文档中频繁使用术语空气,虽然排气系统也能除去冷水主机

    6、 中可能存在的其它不凝性气体。参考源下列参考文档资源可能有助于EarthWise排气系统的操作和维护: CVHE, CVHF, CVHG Water-CooledCenTraVacChillers with TracerAdaptiView Control Installation, Operation, and Maintenance Guide (CVHE-SVX02A-EN)(带 Tracer AdaptiView 控制装詈的 CVHE. CVHF、CVHG 水冷式 Cen Tra Vac 冷水 主机的安装、操作和维护指南.CVHE-SVX02A-ZH) CDHE CDHG Water-

    7、Cooled CenTra Vac Chillers with Tracer AdaptiView Control Installation, Operation, and Maintenance Guide (CDHF-SVX01A-EN)(带Tracer AdaptiView加控制装置的CDHF、CDHG水冷式Cen Tra Vac 冷水主机的 安装、操作和维护指南) Diagnostics Descriptions, Troubleshooting Tables, and Control Component Overview for Water-CooledCenTraVacrMChil

    8、lers with TracerAdaptiViewControl(CTV-SVD03A-EN)(带Tracer AdaptiView 控制装置的水冷式Cen Tra Vac加冷水主机的诊断说明、故障排除 表和控制组件概述) Tracer TU Service Tool Programming Guide for Water-Cooled Cen Tra Vac,M Chillers with TracerAdaptiViewControl(CTV-SVP02A-EN(带 TracerAdaptiView控制装置的水冷式 CenTraVac*冷水主机的Tracer TU维修工具编程指南) Tr

    9、acer AdaptiView 加 Display Operations Guide for Water-Cooled Cen Tra Vac Chillers (CTVSVUO1AEN)(水冷式CenTraVac*冷水主机的TracerAdaptiView显示器操作指 南.CTV-SVU01A-ZH) Tracer TU Service loo! Getting Started Guide (TTU-SVN01A-EN) (Tracer TU 维修工具 入门指南)排气系统如何工作从功能角度出发.可以将排气系统分成多个组件的子系统。本部分给出并描述这些子系统的 功能。PRGD-SVX01A-Z

    10、H 带 Tracer AdaptiView 控制装實的 EanhWise 排气系统7排气系统概述下面的列表给出了这些子系统及其组件;图1,第7页和图2,第8页为示意图: 制冷回路子系统(第6页)-排气罐-排气装置蒸发器盘管(在排气罐内)-1/4 hp空冷式冷凝机组(压缩机、风扇、冷凝盘管)-自动膨胀阀-冷水主机制冷剂供汽管-冷水主机制冷剂回液管(包括干燥过滤器和湿度指示镜)排气罐子系统(第9页)-排气罅-排气装置蒸发器盘管(在排气罐内)-压力释放装置(易熔塞)-液位传感器(浮控开关)-自冷水主机冷凝器的供汽管和回液管排气子系统(第9页)-排气压缩机-排气电磁阀碳罐和再生子系统(第10页)-碳罐

    11、碳罐加热器-再生电磁阀-排空电磁阀-压力安全阀-温度传感器排气装置控制子系统(第10页)- Tracer UC800 控制器-Tracer AdaptiView 显示器制冷回路子系统制冷回路的排气装置蒸发器位于排气罐中,排气罐通过供汽管和回液管与冷水主机冷凝器连 接,在这些管路中冷水主机制冷剂可以自由流动。排气装罟蒸发器盘管为进入排气罐的冷水主机制冷剂提供一个冷凝表面。当排气装置的制冷 系统运行时.来自冷水主机冷凝器的制冷剂被吸引到排气装置蒸发器的冷表面,当气态制冷 剂接触到排气装置蒸发器盘管表面时,气态制冷剂冷凝成液态.形成一个部分真空。越来越 多的制冷剂蒸汽从冷水主机冷凝器进入排气罐.填

    12、充真空。在排气罐中冷凝下来的液态制冷剂通过回液管返回到冷水主机冷凝器,回液管包括一个干燥 过滤器和一个湿度指示镜。冷凝机组为空冷式,在冷水主机运行/不运行时均可工作。不需要额外冷源。图1.特灵EarthWise排气系统组件(正视图)1. 排气排2. 冷凝机组(包括压缩机.冷凝盘管和风扇)3. 压力释放装賈(易熔塞)4. 排气电磯闻5. 自动膨胀闻6. 碳構7碳排温度峙感器8. 碳鴛加热器9. 排空电磁岡10. 排气压缩叽11浮控开关12. 制冷压缩观吸入端湼度传感器13. 冷水主机制冷剂回液管14. 干燥过滤器图2.特灵EarthWise排气系统组件(后视图)1. 再生电磁丙2. 压力安全阀3

    13、 排空电磁旳4. 排气压缩机5. 碳璨加热器6. 自动膨胀闻7. 排气电磁丙8. 压力那放装置(易熔塞)9. 碳密10. 排P11. 冷凝机组冷水主机制冷剂供汽管PRGD-SVX01A-ZH 带 Tracer AdaptMew 控制装置的 EarthWise 排勺系统9台 TRANE“99 員排气系统概述排气罐子系统制冷剂蒸汽中留下的所有不凝性气体被积聚在排气罐中。随着不凝性气体的增多.排气装置 蒸发器盘管换热效率下降.使得排气装置的制冷压缩机吸入端温度下降。安装在排气罐底部的一个浮控开关指示罐中是否存有过多的液态制冷剂。排气装置控制面板 上的一个液位传感器监视浮控开关的状态.若常闭浮控开关

    14、打开时间超出20分钟.则排气装置控制器将关闭制冷系统.并产生一个非自 锁的诊断信息一排气装置液位过高警告-若在20分钟后,浮控开关“一经闭合.则排气 装置控制器将重启动制冷系统。若浮控开关打开旳间超出20分钟.或在4小刖内浮控开关/液位重启动周期超过4次,则 将产生一个自锁诊断信息一 排气装置液位持续过高在未复位前.排气系统不会重新 启动。若出现排气装置液位持续过高的诊断信息.则检查排气装置的所有管路.以排除各种可 能引起故障的惜况(截留的液体.闭合的阀门等等).并确保回液管上的干燥过滤器处于良好 状态。在排气罐上安装了一个符合UL要求的压力释放装詈(易熔塞).该装罟能防止排气罐压力过 高。易

    15、熔塞材料将在168F (75.6C)时熔化.这相当于制冷剂R123在约为45 psig压力下的 饱和温度。排气子系统当排气装置控制子系统检测到排气罐中出现不凝性气体时.排气电磁阀和排空电磁阀打开, 且排气压缩机开启。这些阀和压缩机根据需要循环打开和关闭.以高效快速除去不凝性 气体C注意:提供一个高真空泵供选用.可应用于在低冷凝温度和压力时运行排气装置.该选件 提供一个的级排气压缩机采用高真空泉选件可令排气系统运行到低至34汗(2.89 的饱和温度可能要求使用高真空泵选件的典型应用包括:自由制冷装置、串联冷 水主机装置、空置冷水主机中有盐水流过的制冰系统、安装在室外或无空调场所的 冷水主机.或任

    16、何可能造成极低冷却水温度的应用。PRGD-SVX01A-ZH 带 Tracer AdaptiView 控制装置的 EarthWise 排气系统11排气系统概述碳罐和再生子系统来自排气压缩机的气体流经碳ML罐中的恃种碳有效地净化并收集来自不凝性气体中的制冷 剂分子.而气体则通过排空电磁阀进入冷水主机的通风管.碳罐内安装了一个175 W的电阻加热器.该加热器用于周期性地再生碳床,将所收集的 制冷剂蒸汽重新引回冷水主机。在离开碳罐的管路上安装了一个额定压力为150 psi.经UL 认证的压力安全阀。该阀防止碳罐压力过高.在碳谨壳顶部安装了一个温度传感器,从而控制器可以监视碳床温度。温度传感器控制再生

    17、 周期并防止过热。若达到限制温度,则系统关闭.产生一个”超出排气装置碳再生温度限 制诊断一Tracer AdaptiView 控制子系统本部分描述Tracer AdaptiView控制子系统的主要元件.Tracer UC800 控制器由Tracer UC800控制器对EarthWise推气系统进行控制。控制器安装在冷水主机控制面板 上,控制排气系统,同时控制整个冷水主机。Tracer AdaptiView 显示器用于控制冷水主机(包括排气系统)的操作界面是Tracer AdaptiView显示器。欲知显示器的详 细信息.请参见TracerAdaptiView显示親榮储前(CTVSVU01AZH

    18、)。排气装置设養、操作和故障排除的大部分工作都可以通过Tracer AdaptiView显示器完成。但 是,更高级的功能则要求使用基于膝上型电脑的Tracer TU维修工具(参见Tracer TU 工具编程指南(CTV-SVP02A-EN)o传感器下列传感器用于实现Tracer UC800控制器和EarthWise排气系统之间的控制通讯。这些传感 器使用低级智能设备(LLID)来与Tracer UC800控制器通讯。制冷压缩机吸入端温度传感器。该传感器安装在排气装這冷凝机组的吸气管上。控制器使 用该温度传感器的数值来确定是否排放来自排气罐的不凝性气体当温度下降至指定点 时,控制器激活排气周期,

    19、从排气縫除去积聚的不凝性气体。当已经除去了足够的不凝性 气体,且排气装置制冷压缩机吸入端温度随之上升时.控制器终止排气周期。#带 Tracer AdaptiView 控制装置的 EarthWise 排气系统 PRGD-SVX01A-ZH台 TRANE“99 員排气系统概述冷凝器饱和温度传感器。该传感器安装在冷水主机上若冷水主机正在运行,则控制器使 用该温度传感器的数值来调整排气装置排气启动/终止设定值.若系统环境太冷,则它可 用于禁止排气。蒸发器饱和温度传感器。该传感器安装在冷水主机上。若冷水主机关闭.则控制器使用该 温度传感器的数值来调整排气装置排气启动/终止设定值.若系统环境太冷.则它可用

    20、于 禁止排气。碳罐温度传感器。该传感器安装在排气系统的碳罐中。它提供碳再生算法的反馈。该传感 器和控制器一样作为恒温器使用.用于控制碳罐加热器C液位传感器。该传感器位于排气装置控制面板中。它监视常闭浮控开关的状态.该浮控尸 关安装在排气罐底部。若无法从排气罐排出足够多的液体.则浮控开关和传感器检测出该 情况,防止进一步运行排气装萱。冷凝机组LLID。该LLID位于排气装置控制面板中。它使用一个高容量继电器来控制排气装 臂冷凝机组的运行。四继电器LLID.该LLID位于排气装置控制面板中它有四个用于控制排气压缩机、碳罐加 热器、再生电磁阀的继电器输出和一个报警输出。三端双向可控硅开关LLID。该

    21、LLID位于排气装置控制面板中.它有两个用于控制排气电磁 阀和排空电磁阀的三端双向可控硅开关型输出。排气系统由冷水主机控制面板的电源供 电。机器总线机器总线是Tracer UC800控制器各组件之间的通讯链路.机器总线协议基于RS485信号技 术.并以19.2 kbaud的速率通讯。Tracer UC800控制器管理机器总线.UC800负责在通讯链路连接不佳时重建通讯链路 若 LLID报告一个参数超出范围,则UC800处理该信息.并生成一个诊断。单个LLID并不负责 任何诊断功能,PRGD-SVX01A-ZH 带 Tracer AdaptMew 控制装置的 EanhWise 排F系统13TMN

    22、E美国特灵操作程序为控制排气系统而配置的Tracer UC800控制器控制着本部分所描述的操作程序。排气装置操作模式如下是排气装置操作模式选项:停止:排气装置冷凝机组在该模式下不运行。运行:排气装這冷凝机组在该模式下连续运行.而与冷水主机运行状态无关。自动:若冷水主机的主压缩机正在运行.则排气装置冷凝机组在该模式下运行。自适性排气装臂冷凝机组的运行取决于过去的排气装置活动.自适性模式在自适性模式下运行机组的目的是:允许运行排气系统允许制冷回路高效地积聚不凝性气体.而不管冷水主机是否正在运行向操作员提供关于是否在冷水主机高压或低压侧出现泄漏的信息仅在需要除去不凝性气体时运行排气装置制冷回路.而不

    23、是连续运行该制冷回路.以此 隆低能耗。自适性模式需要使用历史运行数据.从而控制器可就以后如何运行排气装置制冷回路作出最 优选择。在初次起动处于自适性模式下的冷水主机时.排气装置制冷回路连续运行168个小 时(7天)。在该时段内.冷水主机压缩机可能运行或不运行。在初次数据收集后,自适性模式将定制排气装置制冷回路的运行参数。该运行参数按冷水主 机运行情况分为两组: 冷水主机压缩机开启 冷水主机压缩机关闭自适性模式过程一冷水主机压缩机开启图3,第13页给出了在本小节中所描述的过程的示意图冷水主机压缩机起动时.排气装詈制冷回路起动。排气装置制冷回路连续运行.玄到连续 60分钟不排出任何不凝性气体为止。

    24、排气时间是控制器记录的下列两个数值中的较大值: 在过去的24小时内.冷水主机开启时的排气时间在过去的7天内.冷水主机开启时的立均每天排气时间带 Tracer AdaptiView 控制装置的 EarthWise 排气系统 PRGD-SVX01A-ZH熒国特員操作程序PRGD-SVX01A-ZH 带 Tracer AdaptMew 控制装置的 EarthWise 排气系统15熒国特員操作程序图3.冷水主机开启时自适性流程图PRGD-SVX01A-ZH 带 Tracer AdaptMew 控制装置的 EarthWise 排气系统#熒国特員操作程序操作程序然后排气装罟关闭达一个相应的时段.如下表所示

    25、冷水主机开启时的排气时间(过去24小时内的排气时间或过去7天内的毎夭平均 排气时间中的较大值)排气装*关闭持续时间排气时间M 1分钟4小时1分钟排气时间M3分钟3小时3分钟排气时间5分钟2小时5分钟 排气时间 8分钟1小时排r时间8分钟不关闭在排气装置制冷回路关闭周期内.剩余时间在日志表中显示为“到下一次排气装置运行的时 间二 可通过Tracer AdaptiView显示器浏览(参见日志表二 第25页)。若在排气装這制冷回路关闭周期内关闭压缩机.则排气装置进入自适性模式过程一冷水主机 压缩机关闭。图4,第15页给出了该过程示意图。自适性模式过程一冷水主机压缩机关闭参见图4,第15页.获取本章

    26、节所描述的过程的示意图。若关闭冷水主机压缩机,则由排气装置控制器确定排气装置制冷回路关闭周期排气装置关 闭周期持续时间则由排气时间确定.该排气时间是下列两个数值的较大者:每天排气时间-24小时(无论冷水主机开启还是关闭.在过去24小时内的排气时间)每天平均排气时间-7天(在过去的7天内冷水主机开启时的排气时间)图:可以在Tracer AdaptiView显示器中看到这两个数值、排气装置将关闭达一个相应的时段.如下表所示:冷水主机开启或关闭时的排气时间(过去24小时内的排气时间或过去7天内的每天平均 排气时间中的较大值)排气装置关闭周期持续时间排气时间S 1分钟3天1分钟V排气时间M3分钟2天3

    27、分钟v排气时间M 5分钟1天排气时间 5分钟6小时在排气装罟制冷回路关闭周期内.剩余时间在日志表中显示为到下一次排气装置运行的时 间1 可通过Tracer AdaptiView显示器浏览。PRGD-SVX01A-ZH 带 Tracer AdaptiView 控制装置的 EarthWise 排气系统#熒国特員操作程序PRGD-SVX01A-ZH 带 Tracer AdaptiView 控制装置的 EarthWise 排气系统17熒国特員操作程序图4.冷水主机关闭时自适性流程图PRGD-SVX01A-ZH 带 Tracer AdaptiView 控制装置的 EarthWise 排气系统#熒国特員操

    28、作程序操作程序若控制器确定有必要在冷水主机压缩机关闭时运行排气装置.则将起动并运行排气装置.直 到连续运行60分钟不排出任何不凝性气依为止。若在排气装詈关闭周期结束之前起动冷水主机压缩机.则排气装置起动.并进入自适性模式 过程一冷水主机压缩机开启。图3,第13页给出了该过程示意图。排气装置制冷回路的典型工作循环在典型的运行工况下,即环境温度70吓(21.1 C)和冷凝温度100F (37.8C),排气装置制冷循 环在位胃1-5处的温度应如图5所示。注意:有关如何使用这些温度来处理系统故障的信息.执行表面温度测量”.第38页。图5.排气装置制冷回路:显示工作循环中各个位置的温度排气装置冷凝机组的

    29、制冷压缩机吸入端温度(图5中的位置2)随在排气罐中收集的不凝性气 体数呈而变。若在排气罐中收集的不凝性气体的量大到开始影响罐中有效冷凝表面时.则冷 凝机组制冷压缩机吸入端温度开始下降。当吸入端温度下降到由排气装置控制器计算出的排气启动值时.排气装置控制器启动排气周 期。在排气周期期间.小型排气压缩机从排气罐中排出不凝性气体.并输送到碳ML随着从 排气罐除去不凝性气体.冷凝机组制冷压缩机吸入端温度回升 排气装置控制器监视制冷压 缩机吸入端温度.并根据当前温度运行或停止排气。制冷系统的1/4 hp空冷式冷凝机组在图6所示的运行范围内高效运行。图6. EarthWiseIM排气装置运行限制12010

    30、0806040根据控制器设定. 可在该范国内抑制排气20406080100120140PRGD-SVX01A-ZH 带 Tracer AdaptiView 控制装置的 EarthWise 排气系统19熒国特員操作程序PRGD-SVX01A-ZH 带 Tracer AdaptiView 控制装置的 EarthWise 排气系统#熒国特員操作程序冷水土机冷换器饱和温度(F)PRGD-SVX01A-ZH 带 Tracer AdaptiView 控制装置的 EarthWise 排气系统#熒国特員操作程序操作程序除气若排气罐中没有空气.则返回排气装置冷凝机组的制冷剂在排气罐中带走了来自冷水主机制 冷剂蒸

    31、汽的热量.使得制冷压缩机吸入端的制冷剂出现很高的滋厦(在经过蒸发点时增加热 呈)。随着排气罐中的空气积聚.它取代冷水主机制冷剂蒸汽减少了盘管与蒸汽的换热面 积。从蒸汽中获得的热呈减少.从而排气装置冷凝机组制冷压缩机吸入端的可用过热也随之 降低。当排气装置制冷压缩机吸入端温度降至足够低.以至达到排气启动值时.排气装這控 制器激活电磁阀和排气压缩机.除去积聚的空气。图7第18页给出了该过程的示意图。随着从排气罐中除去空气.内部盘管重新接触冷水主机制冷剂蒸汽。在盘管中冷凝的冷水主 机制冷剂蒸汽越多.从蒸汽中除去的热呈越大.导致排气装置制冷压缩机吸入端温度上升。 排气装萱控制器通过检测制冷压缩机吸入端

    32、温度.决定运行或停止排气。图7.除气周期用于实现过热的排气装置盘管区冷水主机制冷剂蒸汽(100OF)空气冷水主机制冷剂蒸汽(100OF)充满了空气的排气腐到冷凝机组压缩机吸入端的R404a 气体(160F)空气排气运行程序当排气装萱控制系统检测到排气罐中出现不凝性气体时.启动排气周期。排气电磁阀、排空 电磁阀和排气压缩机根据要求开启和关闭,以除去不凝性气体不凝性气体排气算法控制器使用不凝性气体的排气算法来确定何时启动.控制和终止排气周期,以从排气罐中除 去空气。排气装詈制冷压缩机吸入端温度传感器作为该控制算法的反馈。制冷压缩机吸入端 温度决定的排气启动值和排气终止值由排气装置控制器计算.是排气

    33、装置液体温度的函数.通过一个恒压调节膨胀阀将排气装置制冷冋路中使用的制冷剂R404a按剂量导入排气罐盘管 中。该阀自动将排气装置吸入压力控制为恒定值34psia(234kPa)。从而制冷剂进入盘管. 形成恒定饱和温度约-16F (-8.9C)的气液两相制冷剂混合物.冷盘管在其外表面附近产生一个低蒸汽压力.将制冷剂从冷水主机冷凝器吸入到排气罐和盘 管表面。当制冷剂非常接近盘管表面时,会从气态变成液态。由于液态制冷剂需要的空间比 气态制冷剂小.因此更多的制冷剂进入排气罐填充空间,并继续被冷凝这种原理被称为热 虹吸现象随着冷水主机制冷剂不断地被冷凝.通过冷凝潜热将热呈传递到排气装舊的蒸发盘管。制冷

    34、压缩机吸入端温度传感器监视该热传递过程.冷水主机制冷剂蒸汽携带的空气和其它气体不在盘管上冷凝.而是积聚在排气罐中.严重地 阻碍了制冷剂流到冷盘管表面、热虹吸速率减少.因此.热传递量也随之减少。盘管出口处 的排气装置制冷剂温度出现相应的下降。制冷压缩机吸入端温度传感器监视该温度。当排气罐中积聚了足够多的不凝性气体,以至于制冷压缩机吸入端温度下降至低于排气启动 值,排气周期启动。在制冷压缩机吸入端感受的温度回升至排气终止值以上时终止该周期., 排气值的计算公式为:排气启动值(F )=排气装置液体温度(F ) - 50F或0吓(两者中的较大者)排气终止值(F )=排气装置液体温度(F ) - 40F

    35、或5吓(两者中的较大者)排气装罟液体温度传感器在冷水主机运行时是冷水主机冷凝器饱和温度传感器,在冷水主机 停机时是冷水主机蒸发器饱和温度传感器PRGD-SVX01A-ZH 带 Tracer AdaptMew 控制装置的 EarthWise 排气系统9熒国特員操作程序操作程序不凝性气体排气周期不凝性气体的排气周期只有在同时满足下列两个条件时才能启动:碳再生周期没有运行,且 制冷回路处于运行状态。若在除上面所述外的任何时刻.如果排气装置制冷压缩机吸入端温度低于排气启动值.控制 器将启动如下程序。控制器启动排气压缩机.并打开排空电磁阀5秒后,排气电磁阀打开.并以开20秒、关 20秒的脉冲周期动作.若

    36、在2个周期后.排气装置制冷压缩机吸入端温度没有超出排气终止 值,则排气电磁阀保持持续打开。若排气压缩机连续运行10分钟以上.则控制器按上面所述 重新计算排气启动值和终止值排气装萱控制器将继续控制排气电磁阀的动作.并按上面所述公式计算设定值,玄到排气装 置制冷压缩机吸入端温度上升至排气终止值为止。此时.控制器将关闭排气电磁阀.关闭排 气压缩机和排空电磁阀。典型的排气周期如图8和图9,第21页所示。注意:对于装配有标准排气压缩机的排气系统.在低冷凝器饱和温度时工作可能导致系统真 空大于排气压缩机可容许的真空。若冷水主机出现低冷凝温度.则可编程Tracer UC800控制器.抑制排气装置排气压缩机运

    37、行。建立每天排气量限制范围使用R123制冷剂的排气系统的平均排气时间约为每天7分钟(周期为一周)。但是.该数值 变化很大.取决于冷水主机规格.运行工况和运行时间计划。在一个合适的周期(一周或以上)内仔细地监测每台冷水主机的排气情况.以确立适用于该台 机组的每天排气呈限制范围基准值,每天排气呈限制范围.不宜设得太低.以避免不 利跳闸.也不宜设得太高.以在排气率突然增大时触发报警诊断.在决定进行泄漏试验和维 修而关闭冷水主机之前.请仔细查看故障排除第34页及冷水主机排气装置历史.PRGD-SVX01A-ZH 带 Tracer AdaptMew 控制装置的 EarthWise 排气系统9熒国特員操作

    38、程序PRGD-SVX01A-ZH 带 Tracer AdaptiView 控制装置的 EarthWise 排气系统熒国特員操作程序图& 不凝性气体的排气周期(大量空气)图9不凝性气体的排气周期(少量空气)PRGD-SVX01A-ZH 带 Tracer AdaptiView 控制装置的 EarthWise 排气系统操作程序操作程序碳罐和再生子系统碳罐的作用是吸收可能混在被排出的不凝性气体中的制冷剂分子。为了保持能效性.碳罐周 期性再生。碳再生算法控制器使用碳再生算法确定何时启动、控制和终止一个碳再生周期。碳床温度传感器作为该 算法的反馈.此外.控制器使用一个排气累积计时器来指示碳罐中的剩余碳容呈

    39、碳容量是 在通过冷水主机通风管保持可接受的制冷剂排放水平时.碳吸收制冷剂的容量容呈为100% 表示碳床具备吸收制冷剂的能力.并保持可接受的排放水平。容量为0%表示碳床吸收制冷 剂的容量不足.但仍保持可接受的排放水平。碳再生算法的主要目标是:通过执行周期性再生.将碳中存留的制冷剂量降至最小。通过再生保持低排放水平。将再生时间降至最小。只有在冷水主机处于最小的排气活动水平时才再生。允许在冷水主机开启或关闭时执行再生。最好在冷水主机开启时进行再生.以确保低碳罐 压力.但在冷水主机关闭时也允许再生。碳罐内剩余的吸附容呈直接与累计的排气装置排气分钟数成比例.它也是冷水主机制冷剂类 型的函数。当排气装置

    40、的排气时间累计达500分钟时,R123冷水主机上的排气装置碳罐被视 为完全饱和。由于碳容呈和排气分钟之间成比例.因此.可通过再生算法中的下列公式进行 描述:剩余的碳容量=100 -(自上次再生起的排气分钟数/达到100%容量的排气分钟数)* 100例如.自上次碳罐再生后.一台R123冷水主机的排气装置累计排气时间已达80分钟.则剩 余的碳罐容量估计约为84%:100-(80/500)*100 = 84%PRGD-SVX01A-ZH 带 Tracer AdaptMew 控制装置的 EarthWise 排气系统25操作程序当计算得出的剩余碳罐容呈低于80%时.排气装置控制器可能启动一个碳罐再生周期

    41、但 是.冷水主机持续稳定运行的重要性始终高于碳罐再生的重要性。因此.要遵循下列规则:1. 若取消每天排气量限制范围.不管剩余碳容呈如何都不会启动再生。同样,若在再生周期内取消每天排气虽限制范围 .则必须终止再生周期。2. 当剩余碳容量低于80%时.将在下次运行冷水主机时有机会(冷水主机启动后.且在 过去60分钟内无排气时间累计)启动一个再生周期。3. 若在规则1和2下都没有机会启动再生.且剩余碳容量低于50%时.只有在冷水机组 停机后(同时在过去60分钟内无累计的排气时间)的恰当时机才会启动再生。若无法按规则1和2所述排气.且剩余碳容量低于50%.则建议在关闭冷水主机时把握 最好机会启动一个再

    42、生周期(过去60分钟内无累计的排气时间).4. 若在规则1和2. 3下都没有机会启动再生.且碳容量降至低于0%.则启动一个再生 周期。5. 请注意.若在再生周期内.冷水主机运行后关闭.或冷水主机关闭后起动.则继续执行 再生周期碳罐再生程序警告危险电压!在维修前请断开所有电源.包括远程断路开关。遵循正确的锁定/标定程序,以确保不会意 外通电。如果在维修之前不断开电源,可能会导致人员死亡或严重人身伤害。若排气装置控制器确定希望并允许执行碳罐再生.则排气装養控制器:1. 停止排气装置制冷回路并关闭排气电磁阀.2. 打开再生电磁阀.然后接通碳罐加热器,3. 监测碳温度.直到达到再生温度设定值240F(

    43、115.6C),并在控制精度 10吓(5.5。0内 保持15分钟(该步骤大约需要3小时)。若碳罐温度超出再生温度设定值的120%,则控制器发出一个自锁诊断信息.超出排气装置 碳再生温度限制”。该诊断的目的在于识别损坏的加热器继电器或温度传感器。该诊断过程将 中断排气装置.同时打开排空电磁阀。若碳罐温度在最初2个小时内没有升高25F (16.6。0以上.则控制器产生一个非自锁诊断信 息,碳再生温度太低。该诊断的目的在于识别损坏的加热器或温度传感器 该诊断过程不 允许自动再生.但维修技术人员可以启动手动再生以进行测试所有其它排气装置算法继续 起作用。若碳罐温度在4个小时内未能达到最小再生温度设定值

    44、则控制器发出一个非自锁诊断信息 未达到排气装這碳再生温度-该诊断的目的在于识别损坏的保温系统。PRGD-SVX01A-ZH 带 Tracer AdaptMew 控制装置的 EarthWise 排气系统#操作程序操作程序若产生“未达到排气装置碳再生温度诊断或超出碳再生温度限制.诊断.则请参见”碳 再生温度诊断过程碳再生温度诊断过程第38页。整个再生周期耗时7个小时.但普通的冷水主机无需频繁执行再生。在图10中描述了一个 典型的再生周期.图10典型的碳再生周期r/r7时间(小时)o o Q O5 O 5 o Q2 2 1 15( 花。)聖59BMPRGD-SVX01A-ZH 带 Tracer AdaptMew 控制装置的 EarthWise 排气系统27TKAME美国特灵操作员界面Tracer AdaptiView显示器安装在冷水主机的侧面.它允许监视冷
