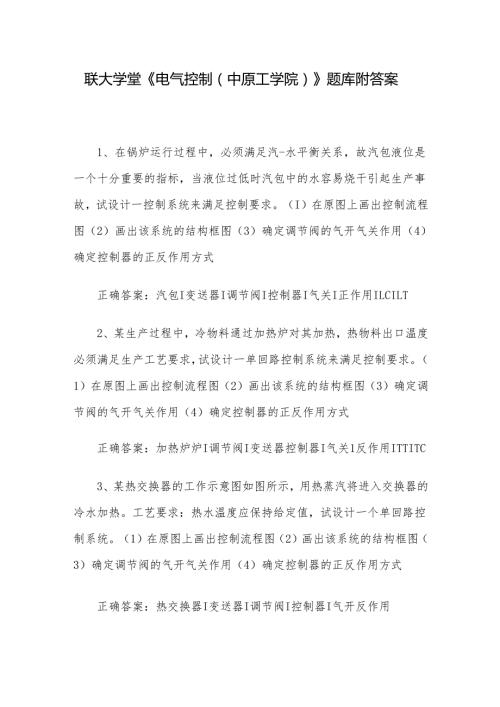

1、联大学堂电气控制（中原工学院）题库附答案1、在锅炉运行过程中，必须满足汽-水平衡关系，故汽包液位是一个十分重要的指标，当液位过低时汽包中的水容易烧干引起生产事故，试设计一控制系统来满足控制要求。（I）在原图上画出控制流程图（2）画出该系统的结构框图（3）确定调节阀的气开气关作用（4）确定控制器的正反作用方式正确答案：汽包I变送器I调节阀I控制器I气关I正作用ILCILT2、某生产过程中，冷物料通过加热炉对其加热，热物料出口温度必须满足生产工艺要求，试设计一单回路控制系统来满足控制要求。（1）在原图上画出控制流程图（2）画出该系统的结构框图（3）确定调节阀的气开气关作用（4）确定控制器的正反作用
2、方式正确答案：加热炉炉I调节阀I变送器控制器I气关1反作用ITTITC3、某热交换器的工作示意图如图所示，用热蒸汽将进入交换器的冷水加热。工艺要求：热水温度应保持给定值，试设计一个单回路控制系统。（1）在原图上画出控制流程图（2）画出该系统的结构框图（3）确定调节阀的气开气关作用（4）确定控制器的正反作用方式正确答案：热交换器I变送器I调节阀I控制器I气开反作用4、由蒸汽加热的贮槽加热器如图示，进料量ql,初温Tl,出料量q2,温度为T,工艺要求：出料温度维持在某一给定值T上。要求设计一单回路控制系统。（1）在原图上画出控制流程图（2）画出该系统的结构框图（3）确定调节阀的气开气关作用（4）确
3、定控制器的正反作用方式正确答案：加热器I变送器I调节阀I控制器I气开反作用ITTITC5、冷却器流量一温度系统如图所示，工作原理是用冷剂冷却热物料，冷剂在故障时关闭避免浪费，工艺要求冷物料的温度为恒定值，试设计一单回路控制系统。（1）在原图上画出控制流程图（2）画出该系统的结构框图（3）确定调节阀的气开气关作用（4）确定控制器的正反作用方式正确答案：冷却器I温度变送器I调节阀I控制器调节器气开正作用TTITC6、锅炉运行过程中，必须满足汽-水平衡关系，故汽包液位是一个十分重要的指标，当液位过低时汽包中的水容易烧干引起生产事故,因此设计如图所示的液位控制系统。（1）指出图中LT、LC、M各是什么
4、仪表（2）画出该系统的结构框图（3）确定调节阀的气开气关形式（4）确定控制器的正反作用方式正确答案：变送器I控制器I调节阀I气关I正作用7、在加热炉温度控制中，Ql是冷物料的初始流量，q是燃料的流量，要求保持保持物料出口温度T的稳定，设计一单回路控制系统,（1）在原图上画出控制流程图（2）画出该系统的结构框图（3）确定调节阀的气开气关作用（4）确定控制器的正反作用方式正确答案：加热炉炉I变送器I调节阀控制器I气开反作用ITTlTC8、电磁式继电器反映外界的输入信号是电信号A.正确B.错误正确答案：A9、下图是一个连续槽反应器，物料自顶部进入槽中，经反应后从底部排出。反应产生的热量由冷却夹套中的
5、冷却水带走。为保证产品质量，必须严格控制反应器温度T,防止反应器内温度过高。试设计一单回路控制系统。（1）在原图上画出控制流程图（2）画出该系统的结构框图（3）确定调节阀的气开气关作用（4）确定控制器的正反作用方式正确答案：反应器I变送器I调节阀I控制器气关1反作用IrnTC10、在石油、化工等生产过程中有许多储液罐，用于存储原材料、半成品、成品或者作为缓冲器，为了保证生产正常进行，进出储液罐的物料需平衡，以维持液位在某一高度，下图即为一液位控制系统,要求液位维持在一定值上下，并保证物料不溢出，试设计一个单回路控制系统。（1）在原图上画出控制流程图（2）画出该系统的结构框图（3）确定调节阀的气
6、开气关作用（4）确定控制器的正反作用方式正确答案：储液罐I液位变送器I调节阀I控制器I气开I反作用ILCLT11、伺服电动机为了防止“反转”现象的发生，采用（）的方法。正确答案：增大转子电阻12、速度继电器是用来反映O变化的自动电器。动作转速一般不低于300rmin,复位转速约在（）。正确答案：转速和转向、100rmin13、表示电路中各个电气元件连接关系和电气工作原理的图称为（）A.电路图B.电气互联图C.系统图D.电气安装图正确答案：A14、电动机采用制动措施的目的是为了停车平稳A.正确B.错误正确答案：B15、低压电器常用的灭弧方法有那些？正确答案：灭弧罩灭弧，灭弧栅灭弧，磁吹式灭弧，多
7、纵缝灭弧16、常用的主令开关有那些？正确答案：控制按钮、行程开关、接近开关、万能转换开关、主令控制器及其他主令电器（如脚踏开关、倒顺开关、紧急开关、钮子开关、指示灯）等。17、采用星一三角降压起动的电动机，正常工作时定子绕组接成OA.三角形B.星形C.星形或三角形D.定子绕组中间带抽头正确答案：A18、保护晶闸管，可选用O型熔断器A. RLSlB. RClAC. RTOD. RLl正确答案：A19、不属于笼型异步电动机降压启动方法的是O启A.自耦变压器降压B.星形一三角形换接C.延边三角形D.在转子电路中串联变阻器正确答案：D20、大型异步电动机不允许直接起动，其原因是OA.机械强度不够B.电
8、机温升过高C.起动过程太快D.对电网冲击太大正确答案：D21、电气图中，断路器的符号为OA.KB. DC. LD. DL正确答案：D22、变压器的铁心采用0.350.51111厚的硅钢片叠压制造，其主要的目的是为了降低O。A.铜耗B.磁滞损耗C.涡流损耗D,磁滞和涡流损耗正确答案：D23、伺服电机又称O电机，在自动控制系统中作为O元件。它将输入的电压信号变换成转矩和速度输出，以驱动控制对象。正确答案：执行电机、执行元件。24、对绕线型电动机而言，一般利用O方法进行调A.改变电源频率B.改变定子极对数C.改变转子电路中电阻D.改变转差率正确答案：D25、常用继电器按动作原理分那几种？正确答案：电
9、磁式、磁电式、感应式、电子式、光电式、压电式，时间与温度（热）继电器等26、下图为某生产过程中的换热器温度控制系统，工艺要求对物料的出口温度T2进行定值控制，系统受到的各种扰动量比较小。试设计一简单回路控制系统。（1）在原图上画出系统的控制流程图（2）画出该系统的结构框图（3）确定调节阀的气开气关作用（4）确定控制器的正反作用方式正确答案：换热器I变送器I调节阀I控制器I气开反作用ITTITC27、当必须从使用着的电流互感器上拆除电流表时，应首先将互感器的二次侧可靠（），然后才能把仪表联接线拆A.断开B.短路C.接地D.按零正确答案：B28、UN、IN.nN、cossN分别是三相异步电动机额定线电压，线电流、效率和功率因数，则三相异步电动机额定功率PN为A. 3UNINNcossNB. 3UNINcossNC. 3UNIND. 3UNIN正确答案：A
