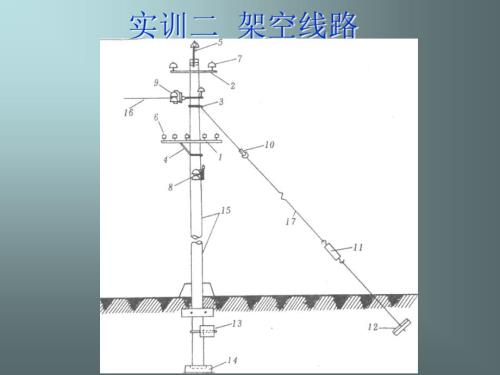

1、实训二 架空线路一、架空线路概述 架空电力线路是用电杆将导线悬空架设，直接向用户传送电能的电力线路。架空线路由电杆、导线、横担、金具、绝缘子和拉线等组成。1.线路的电压分类 我国现行电压标准规定分为三类。2.供电的要求及电力负荷的分级（1）供电的要求(2)电力负荷的分级 根据电力负荷的重要性和停电造成的影响或损失的程度，将负荷分为三级。3.架空线的截面选择(1)根据机械强度选用导线截面(2)根据允许持续电流选择导线截面(3)根据电压损失选择导线截面 4.架空线路的安全距离（1）架空线路对跨越物的安全距离（2）架空线路的线间安全距离 二、架空线路的结构架空线路主要是由电杆、导线、横担、拉线、绝缘
2、子和金具等组成。（一）导线的种类及选用 导线的种类 常用的架空导线有钢芯铝绞线、铝绞线、铜绞线和钢绞线等，有时也采用绝缘导线。导线的选用 在选用架空线路的导线时，必须首先进行外观检查，检查导线有无松股、交叉、折叠、硬弯、断裂及破损等，然后再检查有无严重腐蚀现象。对钢绞线还要检查其表面镀锌是否完好，有否断股现象。（二）电杆的种类及选用 电杆是架空线路的重要组成部分，是架空导线的支柱。电杆应具有足够的机械强度，造价要低、使用寿命要长。电杆的种类 电杆按其材质可分为木杆、金属杆和水泥杆。电杆的结构型式 电杆按其在线路中的作用和地位，可分为六种结构型式。直线杆直线杆(又叫中间杆又叫中间杆)。耐张杆耐张
3、杆(又叫承力杆又叫承力杆)。转角杆。转角杆。终端杆。终端杆。跨越杆。跨越杆。分支杆。分支杆。各种杆型在线路中的特征及应用示例如图所示。（三）绝缘子的种类及选用 绝缘子用来固定导线，并使导线对地绝缘。此外绝缘子还要承受导线的垂直荷重和水平拉力，所以它应有良好的电气绝缘性能和足够的机械强度。低压架空线路常用的绝缘子有针式绝缘子、蝶式绝缘子和拉紧绝缘子。高压架空线路常用的绝缘子有针式绝缘子、蝶式绝缘子和悬式绝缘子。（四）线路金具的种类及选用在敷设架空线路中，横担的组装、绝缘子的安装、导线的架设及电杆拉线的制作等都需要一些金属附件，这些金属附件统称为线路金具。1.常用线路金具 线路金具主要用于架空电力
4、线路，可将绝缘子和导线悬挂或拉紧在杆塔上，或用于导线、地线的连接、防震及拉线杆中拉线的紧固与调整等。线路常用的金具大致有以下几种：针式绝缘子的直脚和弯脚。蝶式绝缘子的穿心螺钉。悬式绝缘子的挂环、挂板、线夹。横担固定在电杆上用的U形抱箍。调节拉线松紧的花篮螺栓、拉线心形环。线路用的其他螺栓、垫铁、支撑、线夹、夹板、钳接管等。2.线路金具的选用 线路金具要和其他部件配套使用。线路金具在使用前均应进行外观检查。（五）拉线的种类及选用架空线路的电杆在架线以后，会发生受力不平衡现象，因此必须用拉线稳固电杆。此外，当电杆的埋设基础不牢固时，也常使用拉线来补强；当负荷超过电杆的安全强度时，也常用拉线来减少其
5、弯曲力矩。拉线按用途和结构可分以下几种：(1)普通拉线(又叫尽头拉线)，用于线路的耐张终端杆、转角杆和分支杆，主要起拉力平衡的作用。(2)转角拉线，用于转角杆，主要起拉力平衡作用。(3)人字拉线(又叫两侧拉线)，用于基础不坚固和交叉跨越加高杆或较长的耐张段(两根耐张杆之间)中间的直线杆上，主要作用是在狂风暴雨时保持电杆平衡，以免倒杆、断杆。(4)高桩拉线(又叫水平拉线)，用于跨越道路、渠道和交通要道处，高桩拉线应保持一定高度，以免妨碍交通。(5)自身拉线(又叫弓形拉线)，为了防止电杆受力不平衡或防止电杆弯曲，因地形限制不能安装普通拉线时，可采用自身拉线。（六）横担的组装 横担的主要作用是用以安
6、装绝缘子。横担按材料分为铁横担、木横担和瓷横担三种。铁横担是用角钢制成的，坚固耐用，但易生锈，为防生锈，应镀锌或涂漆。木横担有圆形和方形两种：一般用杉木制成的横担是圆形的；用硬木制成的横担是长方形的。瓷横担具有良好的绝缘性能，可以代替绝缘子及铁横担、木横担，其机械强度较差，在施工和运行中容易碎裂。常用的低压铁横担安装形式可分为正横担、侧横担、和合横担、交叉横担等。三、拉线的制作 在架空电力线路中，凡承受不平衡荷载比较显著的电杆都应安装拉线，以保证电杆的稳定。拉线是由上把、中把和下把三部分组成的，如图所示。1、拉线长度的计算 电杆拉线长度可采用下面的近似公式计算：AB=K(AC+BC)式中AB拉
7、线长度(见图)，m；AC拉线高度(电杆地面上高度)，m；BC拉线距(拉线出地面处至电杆根的水平距离)，m；K拉线系数，取0.710.73(当AC与BC相近时，取0.71；当AC是BC的1.5倍左右或BC是AC的1.5倍时，取0.72；当AC是BC的1.7倍或BC是AC的1.7倍时，取0.73)计算出来的AB长度，是拉线装成长度(包括下部拉线棒露出的地面部分)。拉线下料长度=拉线长度-（花篮螺栓长度+拉线棒露出地面长度)+上把和中把的扎线长度(对有拉紧绝缘子的拉线，还应加上拉紧绝缘子两端的扎线长度)2、拉线的缠绕（1）制作准备钢绞线下料：把钢绞线用细铁丝绑扎两处（相隔50mm），以防散花，分上把
8、中把剪断。钢绞线造形。包括弯环、做脖颈。断切12#铁线4米，盘圆，弯环。（2）拉线缠绕要领左手持线，置于右腋下；右手持钳，钳口朝外，与导线垂直；两腿分开，略有弯曲。钳口送，要用力；钳眼带，要猛力；钳子紧贴导线转。缠绕约150200mm，拧小辫，再粗缠300400mm后，细缠57圈，拧小辫，砸平。实训内容和要求：1、实训内容：参观架空线路的结构。了解各种金具。钢绞线制作拉线。2、实训要求：正确认识架空线路的组成结构。学会拉线的制作工艺。XDj+Pwc$Io4VBh)Nt9#Gm2Sye*Lr7XDk0Qwc$Ip5VBh)Nua#Gm2Tzf*Lr7YEk0Qwc%Jp5VBh-Oua#Gn3
