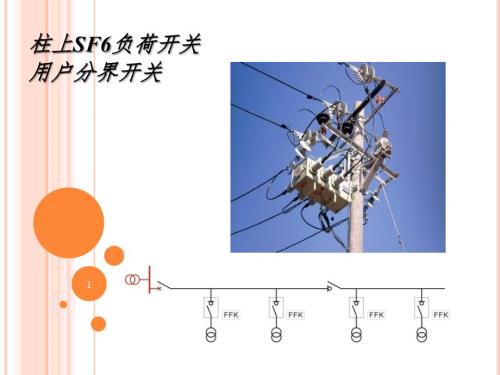

    柱上SF负荷开关PPT课件.ppt

    1、柱上柱上SF6负荷开关负荷开关用户分界开关用户分界开关1 1柱上SF6负荷开关 功能:具有承载、分合额定电流能力,但不能开断短路电流,主要用于线路的分段和故障隔离2 23 3负荷开关箱体:负荷开关箱体由304L型不锈钢焊接,钢板厚度为3mm。泄压装置:在负荷开关的一侧设置 泄压装置,当箱内压力由于非正常情况升高超过设计水平达到4.06.0kgf/cm2G,泄压装置动作,使箱内气体压力释放,防止箱体永久损坏。低压闭锁装置 当内部气压下降到0.10.2kgf/cm2G时,闭锁装置将把开关闭锁不能进行手动和电动操作(闭锁在“合闸”或“分闸”位置)。红色指示器指示开关闭锁,一个辅助触点可将闭锁信号经S

    2、CADA(数据采集与监视控制系统)系统提供给远方。负荷开关主触头 负荷开关主触头采用耐弧材料(铜钨合金),确保负荷开关具有长寿命及较高的故障关合能力。4 4灭弧方式 负荷开关采用压气式吹弧开关套管及出线方式 瓷套采用绝缘特性优秀、适应户外高强度的瓷套管,出线套管有瓷质套管和硅橡胶套管两种,爬电距离不低于570mm,套管也出线端子用环氧树脂固封,提高密封性能和机械强度,出线方式,有电缆出线和端子也线两种,用户任选。充气阀 充气阀设置 开关的背面操作机构 负荷开关采用弹簧机构,适用地手动和电动操作。手动可由拉杆操作,电动可从控制盘或FTU将信号引至控制中心操作。电动机构 负荷开关能够配置电动机构,

    3、电动机构为直流24V、80W。控制器配备7Ah蓄电池,蓄电池正常由外部PT充电。5 512kV电缆型(瓷套)手动24kV端子型(环氧树脂+硅胶)手动12kV电缆型(瓷套)电动24kV端子型(环氧树脂+硅胶)电动24kV电缆型(瓷套)手动12kV端子型(瓷套)手动24kV电缆型(瓷套)电动12kV端子型(瓷套)电动12kV端子型(瓷套)手动12kV端子型(环氧树脂+硅胶)手动12kV端子型(瓷套)电动12kV端子型(环氧树脂+硅胶)电动12kV端子型(环氧树脂+硅胶)手动24kV端子型(瓷套)手动12kV端子型(环氧树脂+硅胶)电动24kV端子型(瓷套)电动24kV端子型(瓷套)手动24kV端子

    4、型(环氧树脂+硅胶)手动24kV端子型(瓷套)电动24kV端子型(环氧树脂+硅胶)电动可以派生出20种产品类型6 6负荷开关参数:7 7采用压气式灭弧原理设计,SF6气体绝缘,开关触头 磨损小,免维护周期长,可达30年,可手动操作和电动操作。负荷开关主触头直接与套管导体相连,静触头直接固定在套管上,动触头通过一个绝缘杆与操作机构相连,动触头安装在活动钢套上,活塞用以产生压气。分闸时,活动气缸套与动触头对固定气缸做向左的相对运动,产生灭弧所需的压缩气体。一旦触头分离,SF6气体被活赛压缩,通过喷气嘴喷进弧区。在电流零点,弧的温度被降低到熄弧点,电流停止流动,SF6气体绝缘强度迅速恢复。在分闸状态

    5、支静触头间隙为45mm,如此大的间隙保证了电气绝缘强度,而不会发生重燃、击穿。8 8分合方式:具有手动分/合、电动分/合、近距离遥控分/合、掌上电脑分/合9 91010控制器电动操作配控制器1111安装方式:1212用户分界开关用户分界开关用户分界开关是24kV以下等级配电线路的机电一体化设计的智能开关,有两部分组成:负荷开关本体和智能控制器,负荷开关采用SF6气体灭弧的方式,控制器与开关本体由航空接插件和铠装电缆进行电气连接,实现其保护及自动监控功能。安装于12kV24kV架空线路上可实现自动切除单相接地故障和自动隔离相间短路故障,确保非故障用户的用电安全,起到用户分界开关作用。航空接插件

    6、和铠装电缆控制单元开关本体+1313用户分界开关运行图片1414A环境温度:上限+70度,下限-40度:B 湿度0%-100%:C污秽等级:IV:D地震等级不超过8度:E海拔高度:小于3000米:F风速不大于35m/s:G覆冰厚度为10mm:H安装场所为没有易燃、易炸、化学腐蚀及经常性剧烈震动的场所:I中性点接地方式:中性点不接地、中性点经消弧线圈接地、中性点经低电阻接地:使用环境1515开关结构1616技术参数1717分界开关保护方式 用户支线发生单相接地故障时,分界开关自动分闸:变电站及馈线上的其他分支用户感受不到故障的发生。1818用户支线发生相间短路故障时,分界开关在变电站断路器或重合器保护跳闸后产即无压无流条件下,持续200ms后,分闸闭锁,变电站重合后,馈线上的其他分支用户迅速恢复供电。1919当用户支线产生大电流(负荷电流未超过900A)时,分界开关自动分闸:变电站及馈线上的其他分支用户感受不到故障的发生。2020分合方式:具有手动分/合、电动分/合、近距离遥控分/合、掌上电脑分/合2121分界开关尺寸2222控制器选择控制器选择2323用户分界开关安装2424
