    现代工程材料成形与机械制造基础第二版册部分题库与答案1创新.doc

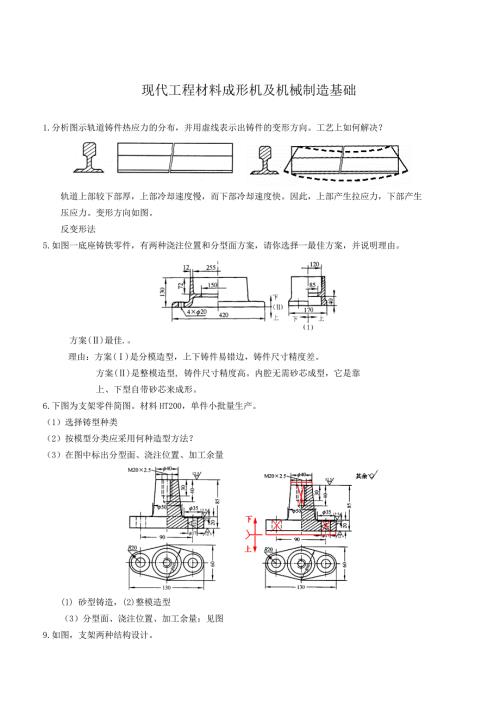

    1、现代工程材料成形机及机械制造基础1.分析图示轨道铸件热应力的分布,并用虚线表示出铸件的变形方向。工艺上如何解决?轨道上部较下部厚,上部冷却速度慢,而下部冷却速度快。因此,上部产生拉应力,下部产生压应力。变形方向如图。 反变形法5.如图一底座铸铁零件,有两种浇注位置和分型面方案,请你选择一最佳方案,并说明理由。方案()最佳.。 理由:方案()是分模造型,上下铸件易错边,铸件尺寸精度差。方案()是整模造型, 铸件尺寸精度高。内腔无需砂芯成型,它是靠上、下型自带砂芯来成形。6.下图为支架零件简图。材料HT200,单件小批量生产。(1)选择铸型种类(2)按模型分类应采用何种造型方法?(3)在图中标出分

    2、型面、浇注位置、加工余量 (1) 砂型铸造,(2)整模造型(3)分型面、浇注位置、加工余量:见图9.如图,支架两种结构设计。(1)从铸件结构工艺性方面分析,何种结构较为合理?简要说明理由。(2)在你认为合理的结构图中标出铸造分型面和浇注位置。(1)(b)结构较为合理。因为它可省去悬臂砂芯。(2)见图。分型面。 浇注位置(说明:浇注位置上、下可对调)12.如图所示铸件结构是否合理?如不合理,请改正并说明理由。铸件上部太厚,易形成缩孔,壁厚不均匀易造成热应力。可减小上部壁厚,同时设加强筋。无结构圆角,拐弯处易应力、开裂。设圆角。3.某厂铸造一个1500mm的铸铁顶盖,有图示两个设计方案,分析哪个方

    3、案的结构工艺性好,简述理由。(a)图合理(b)图结构为大的水平面,不利于金属液体的充填,易造成浇不足、冷隔等缺陷;不利于金属夹杂物和气体的排除,易造成气孔、夹渣缺陷;大平面型腔的上表面,因受高温金属液的长时间烘烤,易开裂使铸件产生夹砂结疤缺陷。7.图示铸件的两种结构设计,应选择哪一种较为合理?为什么?零件一:(b)合理。它的分型面是一平面,可减少造型工作量,降低模板制造费用。零件二:(a)合理。凸台便于起模,而a图所示的凸台需用活块或增加外部芯子才能起模。8.改正下列砂型铸造件结构的不合理之处。并说明理由(a)图:铸件外形应力求简单,尽量不用活块和型芯。图a上凸台妨碍起模,需采用活块或型芯或三

    4、箱造型。将外凸改为内凸,有利于外形起模,且不影响内腔成形。(b) 图:凸台结构应便于起模。图示的凸台需用活块或增加外部芯子才能起模。将凸台延长到分型面,省去了活块或芯。 9.改正下列砂型铸造件结构的不合理之处。并说明理由(a)图:减少铸件分型面的数量,可以降低造型工时,减少错箱、偏芯等缺陷,提高铸件的尺寸精度。(b)图:设计时应尽量分散和减少热节,避免多条筋互相交叉,防止产生热应力和缩孔与缩松。 10.改正下列砂型铸造件结构的不合理之处。并说明理由 (a)图:凸台结构应便于起模。图示的凸台需用活块或增加外部芯子才能起模。将凸台延长到分型面,省去了活块或芯。(b)图:铸件壁不宜过厚,否则易引起晶

    5、粒粗大,还会出现缩孔、缩松、偏析等缺陷,使铸件的力学性能下降;过厚的铸件壁,还会造成金属的浪费。1.如图单件小批量生产的阶梯轴,试确定锻造方法,定性地绘出锻件图(可就在原图基础上画),并指出需采用哪些工序才能锻成(原始坯料为圆钢)? 自由锻 下料、拔长、两端压肩、局部拔长、切头1.图示锻造零件,单件生产。确定锻造方法及锻造工序(工步),绘制锻件简图。(所有面均加工) 自由锻 下料、镦粗、冲孔、扩孔。2.图示锻造零件,大批量生产。确定锻造方法及锻造工序(工步),并绘制锻件工艺简图。(所有面均加工) 锤上模锻 下料终锻切飞边冲孔连皮分型面、加工余量、冲孔连皮、拔模斜度如图。9.简述锤上模锻件分型面

    6、的选择原则。标出下图所示锤上模锻件的分模面。 应取最大截面为分模面,保证锻件顺利地从模膛取出;应使模膛深度最浅; 锻件上所加的敷料最少;使上下模膛的轮廓相同;分模面尽量为一平面 。10.试为下图所示模锻件选择合理的分模面位置。 (a) (b) (c)19.下图所示自由锻件的两种结构,哪一个合理?为什么?(1)(a)合理。自由锻无法锻出图(b)的锥体结构 (2)(b)合理。自由锻无法锻出图(a)的加强筋。20.下图所示自由锻件的两种结构,哪一个合理?为什么? (1)(b)合理。几何体的交接处不应形成空间曲线(2)(a)合理。避免零件具有薄壁、高筋、凸起等不良结构。21.如图所示锻件,在大批量生产

    7、时,其结构是否适于模锻的工艺要求?如有不当,请修改并简述理由。 其结构不适于模锻的工艺要求。 零件轮辐过于扁薄,薄壁部分金属模锻时容易冷却,不易充满模膛。非加工表面间所形成的角应按模锻圆角来进行设计。零件上与锤击方向平行的非加工表面,应设计出模锻斜度。22.改进下列自由锻零件的结构工艺性,并说明理由。(a)几何体的交接处不应形成空间曲线。(b)锻件的横截面积有急剧变化或形状较复杂时,应设计成由数个简单件构成的组合体,每个简单件锻制成形后,再用焊接方式构成整体零件.23.改进下列自由锻零件的结构工艺性,并说明理由。 (a)几何体的交接处不应形成空间曲线。(b)锻件的横截面积有急剧变化或形状较复杂

    8、时,应设计成由数个简单件构成的组合体,每个简单件锻制成形后,再用机械联接方式构成整体零件。24.改进下列自由锻零件的结构工艺性,并说明理由。(a)几何体的交接处不应形成空间曲线。(b)排样应合理,使废料最少。 25.请纠正原结构错误。30.为减少焊接应力与变形。下图焊件应采用何焊接顺序?如不采用此顺序可能会出现何种问题? 焊接顺序:1-2-3-4-5-6-7-8。可减少角变形。(温度分布均衡,开始焊接时产生的便形可被后来焊接部位的变形所抵消)。 如不采用此顺序可能会出现角变形。31.为减少焊接应力与变形。下图焊件应采用何焊接顺序?如不采用此顺序可能会出现何种问题? 焊接顺序:1-2。 如采用2

    9、1,则焊1时,焊件、横向收缩收缩受阻产生应力,甚至造成焊缝交叉处产生裂纹。32.如图,拼焊板件是否合理?为什么?如不合理,应怎样改变?其合理的焊接次序是什么? 不合理。焊缝密集交叉,会造成金属过热,加大热影响区,使组织恶化;焊接应力大。焊缝布置如图焊接次序是:先焊垂直焊缝,然后焊两条水平焊缝。 33.下图所示为低碳钢丁字梁焊接件,焊后会产生如图所示的弯曲变形,试分析产生弯曲变形的原因,如何矫正所产生的变形? 原因:丁字梁焊缝集中在下部,焊缝分布不对称。焊后焊缝冷却收缩受到低温部分的阻碍。焊缝区纵向受拉应力,远离焊缝区受压应力。焊缝区产生压缩变形,远离焊缝区产生拉伸变形。 矫正:火焰矫正法。加

    10、热区如图。加热处在冷却收缩时产生反向变形以矫正原有的变形。机械矫正法。在压力机上施加外力矫正。 34.在图中标出图示T字形焊接梁可能出现的焊接变形方向,并说明原因。列举矫正变形的工艺方法。 变形方向如图虚线。T形梁焊缝集中在下部,焊缝分布不对称。焊后焊缝冷却收缩受到低温部分的阻碍。焊缝区纵向受拉应力,远离焊缝区受压应力。焊缝区产生压缩变形,远离焊缝区产生拉伸变形。 矫正:火焰矫正法。机械矫正法。 35.下图所示的两种焊接结构中哪种比较合理?为什么?(a)结构合理。因为对接接头好于搭接接头。36.下图所示两种焊接结构,哪一个合理?为什么?(1)(b)合理。 焊缝应避开应力集中的转角位置,以防止焊

    11、接应力与外加应力相互叠加,造成过大的应力而开裂。(2)(b)合理。 焊缝布置尽可能分散,避免密集交叉。焊缝集中分布容易使接头过热,力学性能降低,甚至出现裂纹。焊缝位置尽可能对称分布,焊缝的对称布置可以使各条焊缝的焊接变形相抵消,对减小焊接变形有明显的效果。 37.如图焊接结构,何种较合理?简要分析其原因。 (1)b合理 焊缝应尽量避开最大应力部位,以防止焊接应力与外加应力相互叠加,造成过大的应力而开裂。 (b)a合理 焊缝应尽量避开机械加工面,以避免焊接应力和变形对已加工表面精度的影响。38.如图焊接件采用焊条电弧焊,何种方案较合理?简要分析其原因。(1)b合理 焊缝应尽量避开最大应力部位,以

    12、防止焊接应力与外加应力相互叠加,造成过大的应力而开裂。(2)b合理 焊缝尽可能分散布置,避免密集交叉。焊缝集中分布容易使接头过热,力学性能降低,甚至出现裂纹。39.如图焊接结构,何种较合理?简要分析其原因。(1)a合理 焊缝位置应考虑各焊接过程中对熔化金属的保护。埋弧焊时应考虑接头处容易存放焊剂、保持熔融合金和熔渣; (2)a合理 焊缝位置应考虑焊接所需要的施焊操作空间。手工电弧焊时需考虑留有一定焊接空间,以保证焊条的运行自如。40.如图焊接结构,何种较合理?简要分析其原因。(1)a合理 焊缝位置应考虑焊接所需要的施焊操作空间。点焊时应考虑电极安放。(2)a合理 焊缝位置应考虑各焊接过程中对熔

    13、化金属的保护。气体保护焊时应考虑气体的保护效果。41.下图所示焊接结构是否合理?为什么?若不合理,应如何改正?(a)不合理 焊缝位置应考虑焊接所需要的施焊操作空间。手工电弧焊时需考虑留有一定焊接空间,以保证焊条的运行自如。(b)不合理 焊缝应尽量避开机械加工面,以避免焊接应力和变形对已加工表面精度的影响。42. 下图所示焊接结构是否合理?为什么?若不合理,应如何改正? (a)不合理 焊缝位置应考虑焊接所需要的施焊操作空间。点焊时应考虑电极安放。(b)不合理 焊缝应避开应力集中的转角位置,以防止焊接应力与外加应力相互叠加,造成过大的应力而开裂。下图所示焊接结构是否合理?为什么?若不合理,应如何改

    14、正?P165(a)手弧焊 (b)电阻焊 (c)焊接件(a) 不合理。焊缝位置应便于操作(1分)。 改正后如下图(1分)。(b) 不合理。电极难以伸入(1分)。 改正后如下图(1分)。(c) 不合理。焊缝应尽量避开机械加工表面(1分)。 改正后如下图(1分)。 古今名言敏而好学,不耻下问孔子业精于勤,荒于嬉;行成于思,毁于随韩愈兴于诗,立于礼,成于乐孔子己所不欲,勿施于人孔子读书破万卷,下笔如有神杜甫读书有三到,谓心到,眼到,口到朱熹立身以立学为先,立学以读书为本欧阳修读万卷书,行万里路刘彝黑发不知勤学早,白首方悔读书迟颜真卿书卷多情似故人,晨昏忧乐每相亲于谦书犹药也,善读之可以医愚刘向莫等闲,白了少年头,空悲切岳飞发奋识遍天下字,立志读尽人间书苏轼鸟欲高飞先振翅,人求上进先读书李苦禅立志宜思真品格,读书须尽苦功夫阮元非淡泊无以明志,非宁静无以致远诸葛亮熟读唐诗三百首,不会作诗也会吟孙洙唐诗三百首序书到用时方恨少,事非经过不知难陆游问渠那得清如许,为有源头活水来朱熹旧书不厌百回读,熟读精思子自知苏轼书痴者文必工,艺痴者技必良蒲松龄 声明访问者可将本资料提供的内容用于个人学习、研究或欣赏,以及其他非商业性或非盈利性用途,但同时应遵守著作权法及其他相关法律的规定,不得侵犯本文档及相关权利人的合法权利。谢谢合作!
