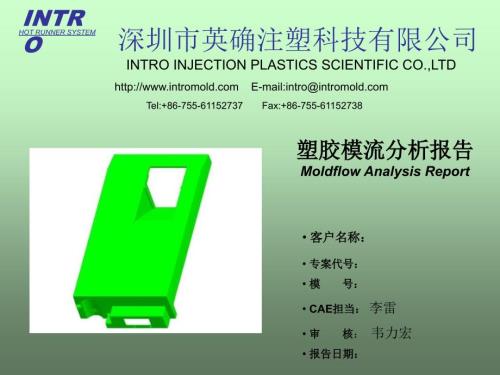

1、 PF4168&page 1CAE MOLDFLOW ANALYSIS2008/08/01Moldflow Analysis ReportINTROHOT RUNNER SYSTEM塑胶模流分析报告塑胶模流分析报告 专案代号：专案代号：模模 号：号：CAE担当：担当：李雷 审审 核核：韦力宏 报告日期：报告日期：客户名称：客户名称：深圳市英确注塑科技有限公司INTRO INJECTION PLASTICS SCIENTIFIC CO.,LTDhttp:/ E-mail:Tel:+86-755-61152737 Fax:+86-755-61152738Moldflow Analysis Repo
2、rtINTROHOT RUNNER SYSTEM PF4168&page 2CAE MOLDFLOW ANALYSIS2008/08/01Moldflow Analysis ReportINTROHOT RUNNER SYSTEM内 容 提 要1.塑胶材料介绍 -32.产品模型简介 -43.冷却水路设计 -54.浇注系统简介 -65.分析说明 -76.基本成型条件 -87.分析结果列示 -9 238.结果列表 -249.结论与建议 -25 PF4168&page 3CAE MOLDFLOW ANALYSIS2008/08/01Moldflow Analysis ReportINTROHOT R
3、UNNER SYSTEM塑 胶 材 料 介 绍 PC+ABS Cycoloy C6600 GE Plastics(USA)1.固 体 密 度 1.18850 g/cm3 7.融溶温度最小值 243.000000 2.最大剪应力 0.400000 Mpa 8.融溶温度最大值 277.000000 3.最大剪切率 40000.00 1/s 9.融溶温度建议值 260.000000 4.裂 解 温 度 317.000000 10.模具温度最小值 60.000000 5.止 流 温 度 95.000000 11.模具温度最大值 71.000000 6.顶 出 温 度 80.000000 12.模具温度
4、建议值 80.000000 PF4168&page 4CAE MOLDFLOW ANALYSIS2008/08/01Moldflow Analysis ReportINTROHOT RUNNER SYSTEM产 品 模 型 简 介 最大外型尺寸 （mm）686337133产品肉厚大小分布较均匀，分布如下图。产品肉厚分布 PF4168&page 5CAE MOLDFLOW ANALYSIS2008/08/01Moldflow Analysis ReportINTROHOT RUNNER SYSTEM冷 却 水 路 设 计 共设计15条水路，公模侧4条，母模侧10条，滑块1条，如左图示。PF416
5、8&page 6CAE MOLDFLOW ANALYSIS2008/08/01Moldflow Analysis ReportINTROHOT RUNNER SYSTEM浇 注 系 统 设 计 采用一模一穴，热流道系统，四点边浇口进浇。PF4168&page 7CAE MOLDFLOW ANALYSIS2008/08/01Moldflow Analysis ReportINTROHOT RUNNER SYSTEM分 析 说 明 CAE模流分析利用Fusion模型对此案进行分析模拟，所用浇注系统和冷却系统为CAE分析者提供，分析结果供参考。选用Moldflow 材料库提供的PC+ABS Cyco
6、loyC6600 的材料。PF4168&page 8CAE MOLDFLOW ANALYSIS2008/08/01Moldflow Analysis ReportINTROHOT RUNNER SYSTEM基 本 成 型 条 件 充填条件充填条件：模温模温 ：70.00 deg.C 料温料温 ：260.00 deg.C 充填时间充填时间 ：2.322 sec 最大流动率最大流动率 ：52 2.00 cm3/s 产品体积产品体积 ：cm3 料头体积料头体积 ：5.00 cm3 最大射压限制最大射压限制 ：250 Mpa 成型周期成型周期 ：48 sec冷却条件：冷却条件：公模进水温度公模进水温度
7、 ：65 deg.C 母模进水温度母模进水温度 ：65 deg.C2保压曲线保压曲线：PF4168&page 9CAE MOLDFLOW ANALYSIS2008/08/01Moldflow Analysis ReportINTROHOT RUNNER SYSTEM填 充 时 间 充填分析结果Fill Time充填时间为2.322秒，充填平衡。Shift+F5全屏播放动画 PF4168&page 10CAE MOLDFLOW ANALYSIS2008/08/01Moldflow Analysis ReportINTROHOT RUNNER SYSTEM充 填 压 力 充填分析结果Injecti
8、on Pressure最大充填压力为118.0Mpa.Shift+F5全屏播放动画 PF4168&page 11CAE MOLDFLOW ANALYSIS2008/08/01Moldflow Analysis ReportINTROHOT RUNNER SYSTEM 保压切换充填分析结果Pressure at V/P switchoverV/P压力为118.0Mpa.PF4168&page 12CAE MOLDFLOW ANALYSIS2008/08/01Moldflow Analysis ReportINTROHOT RUNNER SYSTEM流动波前温度 充填分析结果Flow Front
9、Temperature产品上波前温度大致在197.7264.2deg.C范围内，局部区域有变化,波前温度分布均匀。波前温度较低 PF4168&page 13CAE MOLDFLOW ANALYSIS2008/08/01Moldflow Analysis ReportINTROHOT RUNNER SYSTEM缝 合 线 分 布 充填分析结果Weld Lines结合线如图中紫色线条所示，圈示处为主要波前对接区域，通过改善模温及料温来消除。PF4168&page 14CAE MOLDFLOW ANALYSIS2008/08/01Moldflow Analysis ReportINTROHOT RU
10、NNER SYSTEM包 风 分 布 充填分析结果Air Traps包风分布如图中紫色小球所示，注意在图示处加强排气。PF4168&page 15CAE MOLDFLOW ANALYSIS2008/08/01Moldflow Analysis ReportINTROHOT RUNNER SYSTEM充 填 体 积 分 布 充填分析结果Grow Form PF4168&page 16CAE MOLDFLOW ANALYSIS2008/08/01Moldflow Analysis ReportINTROHOT RUNNER SYSTEM凝 固 层 动 态 图 保压分析结果Frozen Layer
11、Fraction Shift+F5全屏播放动画 PF4168&page 17CAE MOLDFLOW ANALYSIS2008/08/01Moldflow Analysis ReportINTROHOT RUNNER SYSTEM保压分析结果Frozen Layer Fraction凝固层动态组图 3.98s39.92s10.17s17.92s25.92s48.00s PF4168&page 18CAE MOLDFLOW ANALYSIS2008/08/01Moldflow Analysis ReportINTROHOT RUNNER SYSTEM体积收缩百分比 保压分析结果Volumetri
12、c Shrinkage成品的体积收缩不均匀，由于肉厚较薄，保压效果不良，注意成型中优化保压曲线。PF4168&page 19CAE MOLDFLOW ANALYSIS2008/08/01Moldflow Analysis ReportINTROHOT RUNNER SYSTEM凹 陷 位 置保压分析结果Sink index PF4168&page 20CAE MOLDFLOW ANALYSIS2008/08/01Moldflow Analysis ReportINTROHOT RUNNER SYSTEM锁 模 力保压分析结果Clamp ForcePressure(Max.=118.0Mpa)C
13、lamp Force(Max.=990Ton)上图为整个循环周期中压力及锁模力随时间的变化曲线。PF4168&page 21CAE MOLDFLOW ANALYSIS2008/08/01Moldflow Analysis ReportINTROHOT RUNNER SYSTEMX 向 变 形翘曲分析结果X Deflection PF4168&page 22CAE MOLDFLOW ANALYSIS2008/08/01Moldflow Analysis ReportINTROHOT RUNNER SYSTEMY 向 变 形翘曲分析结果Y Deflection PF4168&page 23CAE
14、MOLDFLOW ANALYSIS2008/08/01Moldflow Analysis ReportINTROHOT RUNNER SYSTEMZ 向 变 形翘曲分析结果Z Deflection PF4168&page 24CAE MOLDFLOW ANALYSIS2008/08/01Moldflow Analysis ReportINTROHOT RUNNER SYSTEM分 析 结 果 列 示case充填流动状况平衡充填压力Mpa118.0波前温度197.7264.2缝合线改善成型条件包风加排气保压效果一般变形3.204(Z向）内容方案 PF4168&page 25CAE MOLDFLO
15、W ANALYSIS2008/08/01Moldflow Analysis ReportINTROHOT RUNNER SYSTEM结 论 与 建 议从以上分析可知：从以上分析可知：产品充填不是很平衡，产品充填不是很平衡，充填末端压力损失较大。压力损失较大。充填最大压力充填最大压力118.0Mpa118.0Mpa，成型无困难，建议将适当调整浇口位置。，成型无困难，建议将适当调整浇口位置。流动波前温度分布较均匀，产品公模侧肋上温度较低，无明显滞流动波前温度分布较均匀，产品公模侧肋上温度较低，无明显滞流现象流现象,第第1212页标示处需注意调机改善。页标示处需注意调机改善。产品产品Z Z向变形量约为向变形量约为3.204mm3.204mm。建议：建议：该产品分析时采用的两个浇口位置有些靠近，造成压力差，成型该产品分析时采用的两个浇口位置有些靠近，造成压力差，成型时保压效果一般，注意在实际成型中优化射出曲线和保压曲线。时保压效果一般，注意在实际成型中优化射出曲线和保压曲线。产品产品公模侧肋位处需加强排气需加强排气,利于成型充填及改善包风。利于成型充填及改善包风。
