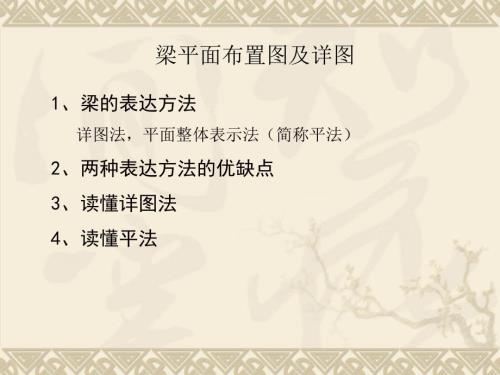

1、梁平面布置图及详图1、梁的表达方法 详图法，平面整体表示法（简称平法）2、两种表达方法的优缺点3、读懂详图法4、读懂平法用用详图法详图法表示表示 钢筋混凝土梁钢筋混凝土梁钢筋表 构件构件名称名称构件构件数数钢筋钢筋编号编号钢筋钢筋规格规格简图简图长度长度(mm)每件每件支数支数总支总支数数累计累计质量质量(kg)L111123640227.412124204114.45363490221.554665018182.60用用平法平法表示表示 钢筋混凝土梁钢筋混凝土梁详图法：优点：识图方便，结构尺寸，配筋，构造都能够通过图形 表达出来。缺点：绘图工作量很大，出图量大，且某一张图出错，就 会影响与之
2、相关的其他图，修改繁琐。导致设计效 率低下。适用范围：常用于基础详图的配筋，雨篷，阳台，女儿墙 等结构构件的配筋表达，以及形状复杂的结构 构件，如设备基础等。平法：优点：用数字化，符号化来表达结构。图面简明，清晰。设计绘图工作量小。缺点：需要掌握平法知识才能够读懂施工图。钢筋的锚固，搭接等构造，需要查看平法图 集，才能够得知。适用范围：广泛采用，用于表达，梁，板，柱，剪 力墙等结构构件的配筋。识图练习：1：梁在中间支座处的上部纵筋是（），其中（）是通长布置的。2：梁的下部纵筋是（）。3：梁箍筋的直径是（），间距（），是（）肢箍。4：该梁梁宽是（），梁高（）。详图法钢筋混凝土梁梁平法施工图1、集
3、中标注 2：原位标注1、梁集中标注 梁集中标注的内容，规定如下：第一项：梁编号第二项：梁截面尺寸bh(宽高)第三项：梁箍筋，包括钢筋级别、直径、加 密区与非加密区间距及肢数 第四项：梁上部通长筋或架立筋 第五项：梁侧面纵向构造钢筋或受扭钢筋 第六项：梁顶面标高高差 KL-1(3)KL-1(3)300600 300600 梁编号（跨数）截面宽梁编号（跨数）截面宽高。高。8100/200(2)8100/200(2)箍筋直径、加密区间距箍筋直径、加密区间距/非加密非加密 区间距（箍筋肢数）。区间距（箍筋肢数）。225 225 通长筋根数、直径。通长筋根数、直径。G212 G212 构造钢筋根数、直径
4、构造钢筋根数、直径。（-0.05-0.05）梁顶标高与结构层标高的差值，梁顶标高与结构层标高的差值，负号表示低于结构层标高。负号表示低于结构层标高。集中注写的形式集中注写的形式第一项：梁编号 梁类型代号序号跨数及是否带有悬挑楼层框架梁KLX X(X X)、(X X A)或(X X B)屋面框架梁WKLX X(X X)、(X X A)或(X X B)框支梁KZLX X(X X)、(X X A)或(X X B)非框架梁LX X(X X)、(X X A)或(X X B)悬挑梁XLX X井字梁JZLX X(X X)、(X X A)或(X X B)楼面框架梁楼面框架梁（两端为柱）（两端为柱）KL屋面框
5、架梁屋面框架梁（两端为柱）（两端为柱）WKL非框架梁非框架梁（两端为梁）（两端为梁）L框支梁框支梁框支梁KZL框架柱不落地框架柱不落地柱的力传递到柱的力传递到下方的梁下方的梁框架柱不落地框架柱不落地柱的力传递到柱的力传递到下方的梁下方的梁框支柱框支柱KZZ框支柱框支柱KZZ框支柱框支柱KZZ占据一层的占据一层的转换大梁，转换大梁，有时梁上开有时梁上开有洞口有洞口两层楼板两层楼板混凝土剪力墙混凝土剪力墙不落地不落地框支梁框支梁KZL框支柱框支柱KZZ框支柱框支柱KZZ混凝土剪力墙混凝土剪力墙不落地不落地框支梁框支梁KZL框支柱框支柱KZZ框支柱框支柱KZZ井字梁井字梁（垂直相交的梁尺井字梁（垂直
6、相交的梁尺寸相同，无主次之分）寸相同，无主次之分）JZL框架梁框架梁KL井字梁井字梁JZL框架梁框架梁KL井字梁井字梁JZL框架梁框架梁KL井字梁井字梁JZL第第1跨跨第第2跨跨一端悬挑一端悬挑框架梁框架梁2,2跨，一端悬挑跨，一端悬挑第第1跨跨第第2跨跨右端端悬右端端悬挑挑框架梁框架梁1,2跨，两端悬挑跨，两端悬挑左端悬挑左端悬挑返回返回第二项：梁尺寸宽度宽度b高度高度h悬挑梁悬挑梁不等高截面尺寸注写示意不等高截面尺寸注写示意加腋梁加腋梁截面尺寸注写示意截面尺寸注写示意第三项：梁箍筋第三项：梁箍筋 包括钢筋级别、钢筋直径与间距,钢筋肢数。当为抗震设计时，用斜线“”区分梁端箍筋加密区与梁身非加
7、密区长度范围内箍筋的不同间距。例如：例如：8100200（2），表示箍筋为），表示箍筋为HPB235级钢筋，直径级钢筋，直径8 mm，为，为2肢箍。加密区间距为肢箍。加密区间距为100 mm，非加密区间距为，非加密区间距为200 mm。箍筋箍筋加密区箍筋：加密区箍筋：6100mm100mm100mm加密区箍筋：加密区箍筋：6100mm100mm非加密区箍筋：非加密区箍筋：6200mm200mm200mm箍筋箍筋03G101-1图集规定第四项：梁上部第四项：梁上部通长筋通长筋或或架立筋架立筋 在梁上部既有通长钢筋又有架立筋时，用“+”号相联标柱，并将通长筋写在“+”号前面，架立筋写在“+”号后面
8、并加括号。例如：1：当梁配置四肢箍时，用222+（212）表示，其中222为通长筋，（212）为架立钢筋。2：当梁配置二肢箍时，用222表示，222为通长筋，无架立筋。下部纵筋下部纵筋钢筋一般通长钢筋一般通长上部通长上部通长纵筋纵筋上部支座非上部支座非通长纵筋通长纵筋下部纵筋下部纵筋钢筋一般通长钢筋一般通长上部支上部支座非通座非通长纵筋长纵筋上部支座非上部支座非通长纵筋通长纵筋架立筋架立筋架立筋与受力架立筋与受力筋搭接筋搭接第五项：梁侧面纵向构造钢筋或受扭钢筋 当梁腹板高度hw450 mm时，需配置纵向构造钢筋，所注规格与根数应符合规范规定。此项注写值以大写字母G开头，注写设置在梁两个侧面的总
9、配筋值，且对称配置。如：如：G412G412，表示梁的，表示梁的两个侧面共配置两个侧面共配置412412的的纵向构造钢筋，每侧各纵向构造钢筋，每侧各212212。下部纵筋下部纵筋上部纵筋上部纵筋箍筋箍筋构造钢筋构造钢筋或抗扭钢筋或抗扭钢筋拉筋拉筋第五项：梁侧面纵向构造钢筋或受扭钢筋 当梁侧面需配置受扭纵向钢筋时，此项注写值以大写字母N开头，注写配置在梁两个侧面的总配筋值，且对称配置。如：如：N622N622，表示梁的两个侧面共配置，表示梁的两个侧面共配置622622的的 受扭纵向钢筋，每侧各配置受扭纵向钢筋，每侧各配置322322。侧面构造钢筋侧面构造钢筋412侧面构造钢筋或抗扭钢筋侧面构造钢
10、筋侧面构造钢筋412侧面构造钢筋侧面构造钢筋6 6 1414第六项：梁顶面标高高差 梁顶面标高高差是指相对于该结构层楼面标高的高差值，有高差时，须将其写入括号内（当梁顶比板顶低时，注写成“负标高高差”；当梁顶比板顶高时，注写成“正标高高差”），无高差时不注。如：（如：（-0.100）表示梁顶面比同层楼板顶面低）表示梁顶面比同层楼板顶面低0.100m。（0.200）表示梁顶面比同层楼板顶面高）表示梁顶面比同层楼板顶面高0.200m。一般情况下，需要注写梁顶面高差的梁有：一般情况下，需要注写梁顶面高差的梁有：洗手间洗手间梁、楼梯平台梁、楼梯平台板边梁等。梁、楼梯平台梁、楼梯平台板边梁等。此跨梁顶部
11、比此跨梁顶部比楼板低楼板低10mm（-0.010）此跨梁顶部与此跨梁顶部与楼板相平楼板相平返回返回集中标注集中标注原位标注原位标注当在梁上集中标注和原位标注当在梁上集中标注和原位标注同时存在时，同时存在时，原位标注优先原位标注优先，施工时应按原位标注数值取用施工时应按原位标注数值取用2、原位标注 2、原位标注（1）梁支座上部纵筋 梁支座上部纵筋，应包含梁支座上部纵筋，应包含通长筋通长筋在内的在内的所所有纵筋有纵筋。当上部纵筋多于一排时，用斜线“/”将各排 纵筋自上而下分开 如：梁支座上部纵筋注写为如：梁支座上部纵筋注写为625 4625 42 2时，时，表示上一排纵筋为表示上一排纵筋为4254
12、25，下一排纵筋为，下一排纵筋为225225。当同排纵筋有两种直径时，用加号“+”将两种直径相连，注写时将角部纵筋写在前面。当梁中间支座两边的上部纵筋不同时，须在支座两边分别标注，当梁中间支座两边的上部纵筋相同时，可仅在支座的一边标注配筋值，另一边省去不注。如：梁支座上部有四根纵筋，如：梁支座上部有四根纵筋，225225放在角部，放在角部，222222放在中部，在梁支座上部应注写为放在中部，在梁支座上部应注写为225+222225+222。2、原位标注(2)梁下部纵筋 当下部纵筋多于一排时，用斜线“/”将各排纵筋自上而下分开 如：梁下部纵筋注写为如：梁下部纵筋注写为625 2625 24 4，
13、则表示上一排纵筋，则表示上一排纵筋为为225225，下一排纵筋为，下一排纵筋为425425，全部伸入支座。，全部伸入支座。当同排纵筋有两种直径时，用加号“+”将两种直径的纵筋相连，注写时角筋写在前面如：梁下部纵筋注写为如：梁下部纵筋注写为225+222225+222，表示，表示225225放在角放在角部，部，222222放在中部。放在中部。当已按规定集中注写了梁上部和下部均为通长的纵筋值时，则不需在梁下部重复做原位标注。下部通长筋为下部通长筋为4根直根直径径16mm的的II级钢级钢（HRB335）下部通长纵筋下部通长纵筋 4 16返回返回2 2号号框框架架梁梁，有有两两跨跨，一一端端有有悬挑、
14、梁断面悬挑、梁断面300300650650 此此梁梁箍箍筋筋是是88，非非加加密密区区间间距距200200，加加密密区区间间距距100 100,两两支支箍箍筋筋，梁梁上上部部贯贯通通直直径径为为25mm25mm的的钢钢筋筋2 2根根；梁梁顶顶相对于楼层标高相对于楼层标高24.95024.950低低0.100m0.100m 表表示示梁梁支支座座上上部有四根纵筋部有四根纵筋 表示悬挑部分的箍筋 该跨梁下部该跨梁下部配筋配筋 该跨梁下部配筋，上一排纵筋为2 25，下一排纵筋为4 25全部伸入支座(3)附加箍筋或吊筋 附加箍筋附加箍筋和吊筋吊筋可直接画在平面图中的主梁上，用线引注总配筋值总配筋值。当多数附加箍筋或吊筋相同时，可在梁平法施工图上统一说明，少数与统一注明值不同时，再原位引注。2、原位标注 图11.15 附加箍筋和吊筋的画法示例 03G101规定 附加横向钢筋与附加吊筋构造 当在梁上集中标注的内容如：截面尺寸、箍筋、通长筋、架立筋、梁侧构造筋、受扭筋或梁顶面高差等，不适用某跨或某悬挑部分时，则将其不同数值原位标注在该跨或该悬挑部位，施工时应按原位标注数值取用施工时应按原位标注数值取用。2、原位标注（4 4）其他）其他课堂练习：请将下图中梁的配筋 用平法来表示
