欧姆龙PLC之CJ2M与CP1H以太网通信.ppt

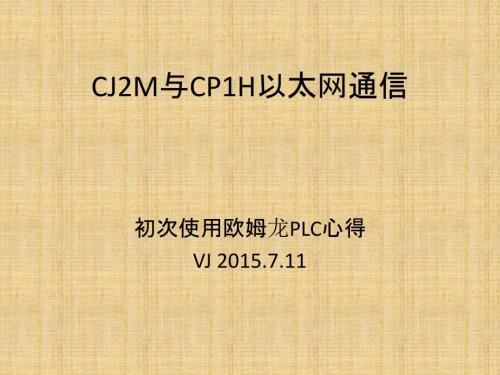

1、CJ2M与CP1H以太网通信初次使用欧姆龙PLC心得VJ 2015.7.11前言 本人也是初次使用OMRON PLC,菜鸟级别电气工程师，使用过程中需要CJ2M_35CPU与CP1H通信，通过几次测试加上OMRON客服的帮助，也算圆满结束，工作之余跟大家分享一下，希望对初次使用者有所帮助。硬件1：电脑，WIN7(我的是64位)2：CJ2M_EIP21(35CPU,CJ的都差不多吧）3.：CP1H+CJ1W_CIF41PC设置说明：这是我的PC 的IP设定，一个网段就好了，可以随意设定CJ2M设定说明：打开IO表设定，还是那句，一个网段就好。CPIH_CIF41设定1：用浏览器打开http:/1

2、92.168.250.1/C00.HTM，默认的地址，初始密码是ETHERNET,我的IP改了，所以地址不一样。2：进入设定页面，设定IP，FINS/UDP端口，要用9600，好像不能改，我改了就不能通信了，具体我也不知道原因。FINS/TCP端口，我的是9601，要与上位机通信（截图原因，看不清楚），PLC程序 程序写在CJ2M，指令SEND，RECV,指令说明可以看官方PDF资料。主要是控制字第一个（读/写字数）第三个（IP的最后一位（节点），其他根据需求，设零也是可。补充说明1：我程序的功能是读取CP1H的200读至CJ2M的D3000，把CJ2M的D3001写至CP1H的201。读写都是一个字。2：通过测试，同一周期不能既读又写，所以加了P_0_02S，大家可以用其他更合理的方法来控制。3：前面的特殊继电器是有必要的。意义可以查官方PDF。4：如果通信故障，可以监看A203的值，找出原因。5：PLC的节点设定为IP最后一位。6：PC用以太网连接CIF41上下载程序 的方法网上有很多。谢谢观看菜鸟作品，仅供娱乐！
