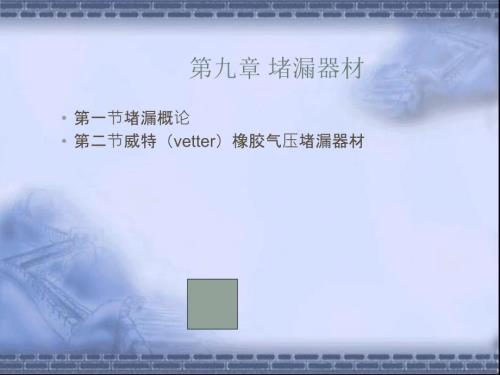

1、第九章堵漏器材第一节堵漏概论第二节威特（vetter）橡胶气压堵漏器材第一节堵漏概论一、泄漏（一）含义（二）原因（三）泄漏形式二、堵漏（一）含义（二）手段（三）形式（一）泄漏含义泄漏-盛有一定状态（常指液态、气态）介质（如酸、盐、碱、水、油、气、有机溶剂和化学试剂等）的容器（包括管、筒、罐和库等），在各种内（如容器材质、容器加工工艺等）、外（如腐蚀、压力、温度等）因素作用下，容器产生不同程度的破坏（如断裂、孔洞、裂隙等），导致容器内介质向外泄放、渗漏的现象。（二）泄漏原因1、泄漏的内部原因产生泄漏的内部原因，主要表现为容器材质的固有缺陷、容器加工装配质量不佳以及容器工作过程中不可避免的损坏等。
2、2、泄漏的外部原因由外力、高低温、振动以及大量金属腐蚀等外在原因形成的容器破坏性泄漏更是层出不穷。（三）泄漏形式1、按密封部位分为：静密封泄漏、动密封泄漏、关闭件泄漏、本体泄漏。2、按介质流向分为：向外泄漏、向内泄漏（一）堵漏含义借助机械、物理和化学手段使泄漏处重新构成不同形式、不同性能的无间隙密封面结构以达到消除泄漏、恢复设备正常运转的状态（二）堵漏手段堵漏手段大体可分为机械、物理、化学等三类。1、机械堵漏手段2、物理化学堵漏手段1、机械堵漏手段用机械连接的方法制止泄漏。如木塞、管道夹具、外封堵漏袋、内封堵漏袋、吸盘堵漏等。机械堵漏手段只限于密封要求不高的场合2、物理化学堵漏手段指粘接与物理
3、机械手段相结合的堵漏办法。挤隙法施压（包括磁压）法引流法T型螺栓法夹箍法型腔注胶法挤隙法适用于砂眼及表面微细裂隙的堵漏。具体方法是用工具在砂眼或裂隙边缘冲击挤压，使砂眼、裂缝因金属延展而机械闭合。若裂隙较大时，可在裂隙内放入塑料条或铅条并将它们挤压入裂隙内。然后采用粘接工艺将胶涂敷于修补处施压（包括磁压）法此法适用于其有一定温度。压力之介质的泄漏情况。包括机械施压与磁力将一定形状的贴补物体压在泄漏处表面，然后以粘接工艺将此贴补物体牢固粘结在泄漏处以达堵漏目的。引流法与施压法相比也有用贴补物体的相同点。但不同之处在于贴补物体上预装一泄流阀门。将它对准泄漏处使带压介质预先引流到一个方向后，用粘接
4、工艺将贴补物体牢固粘接在工件上。再将阀门关闭，即达堵漏目的T型螺栓法此法的关键是制作一具包括带螺纹主杆与横杆（可动或不可动）组成的卡具。塞入泄漏处横杆就卡在容器内壁。将带孔贴补物套入主杆后，用螺母将贴补物拧紧压在泄漏处表面。然后用粘接工艺将贴补物、螺杆等全部涂胶粘牢，即达堵漏目的夹箍法它的基本原理是针对泄漏处容器的形状预制一具整体或对半夹箍。夹箍紧固后即可将泄漏点强行封闭。型腔注胶法此法的关键是针对泄漏点制作一副带有内腔的型套。把注胶枪通过注胶孔与型腔连通后，向空腔内强行地注入堵漏胶后，即可止漏。（三）堵漏形式动态堵漏静态堵漏第二节威特（VETTER）堵漏器材（一）管道密封套（二）泄漏密封枪（
5、三）内封式堵漏袋（四）外封式堵漏袋（五）捆绑式堵漏带（六）真空吸附堵漏器（七）木质堵漏器（八）小孔堵漏工具（九）下水道阻流袋（一）管道密封套1、用途2、结构3、性能4、使用方法5、注意事项6、维护1、用途适用于压力10巴的管道裂缝密封。1bar(巴)=0.1MPa2、结构主要由10种不同的套管的尺寸，分别为：13，19，25，32，38，51，64，76，89，102 mm种不同直径的密封套管、螺栓、扳手等组成3、性能密封的管道直径为13，19，25，32，38，51，64，76，89，102 mm。毫米密封套内部用具有化学耐抗性的丁腈橡胶制成，耐热性达80，可承受16巴的背压总重量14.5千
6、克。4、使用方法（1）根据侦检情况准备器材（2）拧下套管四周所有螺丝（3）在泄漏点的一侧，盖上封漏套管（4）将封漏套管推至泄漏点（5）用扳手将螺丝对角拧紧5、注意事项（1）泄漏点要在橡皮胶的中央处，（2）封漏套管在泄漏点一侧时，螺丝不能拧紧，推至泄漏点后方可拧紧。6、维护（1）防止破损（2）避免高温环境（3）防橡胶老化（二）泄漏密封枪1、用途2、结构3、性能4、使用方法5、注意事项6、维护1、用途密封油罐车，液柜车或储存罐的裂缝。密封枪有四节，可延伸，楔形密封袋插入直径1560mm裂缝里，圆锥密封袋插入直径3090mm漏孔里，迅速密封泄漏点。2、结构由脚踏气泵、加长杆、防溅垫、四种小孔堵漏枪组
7、成。3、性能品名品名型号型号堵漏尺寸堵漏尺寸(cm)长长宽宽工作压力工作压力堵漏枪堵漏枪VT-6楔形楔形1.5-4.56-81.5barVT-8楔形楔形1.5-4.58-11VT-11楔楔形形3-611-17VT-7圆锥圆锥形形3-94、使用方法（1）准备器材（2）将堵漏枪塞入泄漏处75%以上。（3）充气至土无泄漏。5、注意事项（1）堵漏袋必须插入泄漏处内75%。（2）泄漏处如有铁质毛刺、锋口，不可使用。以免破损。（3）避免高温环境（4）接口防止在地面磨擦损坏。（5）软管不能过分弯曲，防止损坏。6、维护（1）保存环境要通风、干燥，避免阳光曝晒（2）定期中橡胶上涂滑石粉，防止橡胶老化。（3）接口
8、气泵等定期润滑。（三）内封式堵漏袋1、用途当发生危险物质泄漏事故时，适用于堵漏1巴反压的密封沟渠与排水管道。2、结构主要由单出口/双出口控制阀、脚踏泵或手泵、10米长带快速接头的气管、安全限压阀、减压表（当使用压缩空气瓶时）组成。3、性能有4种规格，用于10至120厘米管道直径。多层结构，带纤维增强，弹性极高。短期耐热性90长期耐热性85品名品名型号型号原始原始直径直径膨胀膨胀直径直径工作工作压力压力重量重量(kg)内封式内封式堵漏器堵漏器VT10/2010cm20cm1.5bar1.2VT20/4020cm40cm3.1VT30/6030cm60cm6VT50/12050cm120cm16
9、四）外封式堵漏袋1、用途：当直径48厘米以上的油罐、桶、管道或油罐车裂缝堵漏2、结构控制阀减压表带快速接头的气管、脚踏泵、4条10米长带挂钩的绷带、防化衬垫等。3、性能规格：2种规格，带旋转扣，最大密封面积：5030厘米品名品名型号型号尺寸尺寸(cm)封堵封堵面积面积工作工作压力压力背背压压重重量量(kg)外封式外封式堵漏袋堵漏袋LD50/3061.53050301.5bar1.4bar4.2LDK20/20202019.519.56.9（五）捆绑式堵漏带1、用途适用于地形复杂的狭窄空间里，密封直径在5至48厘米之间的管道以及圆形容器的裂缝。2、结构控制阀减压器带快速接头的气管2条10米长带
10、挂钩的绷带3、性能品名品名型号型号尺寸尺寸(cm)封堵宽度封堵宽度工作压力工作压力背压背压重量(kg)捆绑式堵漏捆绑式堵漏袋袋LB5-20982119cm1.5bar1.4barLB20-4817721（六）真空吸附堵漏器1、用途对稍拱形与平滑结构的裂缝进行密封，也可用于密封凸起的焊缝及稍呈波浪形的壁面 2、结构3、性能负压抽吸泵气瓶减压器堵漏器引流管最大封面积：5030厘米。工作压力：1.5bar背压：1.4bar（七）木质堵漏器（八）小孔堵漏工具箱具备罐体堵漏的各种专用工具，其补漏对象有：罐体上的裂缝，孔洞，对于因罐体表面腐蚀而导致的泄露堵漏同样有效。包含有无火花工具（4件），堵漏木楔（9件），弓型堵漏板（1件），圆锥堵漏件（8件），堵漏钉（5个）。
