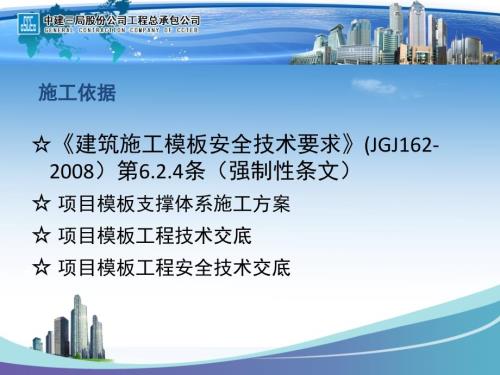

1、施工施工依据依据建筑施工模板安全技术要求(JGJ162-2008）第6.2.4条（强制性条文）项目模板支撑体系施工方案 项目模板工程技术交底 项目模板工程安全技术交底建筑施工模板安全技术要求建筑施工模板安全技术要求(JGJ162-2008）第）第6.2.4条（强制性条文）条（强制性条文）内容内容 1.钢管规格、间距、扣件应符合设计要求。每根立柱底部应设置底座及垫板，垫板厚度不得小于50mm。2.钢管支架立柱间距、扫地杆、水平拉杆、剪刀撑的设置应符合本规范第6.1.9条的规定。当立柱底部不在同一高度时，高处的纵向扫地杆应向低处延长不少于两跨，高低差不得大于 1m，立柱距边坡上方边缘不得小于0.5
2、m。3.立柱接长严禁搭接，必须采用对接扣件连接，相邻两立柱的对接接头不得在同步内，且对接接头沿竖向错开的距离不宜小于 500mm，各接头中心距主节点不宜大于步距的 1/3。4.严禁将上段的钢管立柱与下段钢管立柱错开固定于水平拉杆上。5.满堂模板和共享空间模板支架立柱，在外侧周圈应设由下至上的竖向连续式剪刀撑；中间在纵横向应每隔 10m 左右设由下至上的竖向连续式的剪刀撑，其宽度宜为 46m，并在剪刀撑部位的顶部、扫地杆处设置水平剪刀撑。剪刀撑杆件的底端应与地面顶紧，夹角宜为4560。当建筑层高在820m时，除应满足上述规定外，还应在纵横向相邻的两竖向连续式剪刀撑之间增加之字斜撑，在有水平剪刀撑
3、的部位，应在每个剪刀撑中间处增加一道水平剪刀撑。当建筑层高超过 20m 时，在满足以上规定的基础上，应将所有之字斜撑全部改为连续式剪刀撑 6.当支架立柱高度超过 5m 时，应在立柱周圈外侧和中间有结构柱的部位，按水平间距 69m，竖向间距 23m与建筑结构设置一个固结点。6.1.9 支撑梁、板的支架立柱安装构造应符合下列规定：1.梁和板的立柱，纵横向间距应相等或成倍数。2.钢管立柱底部应设垫木和底座，顶部应设可调支托，U型支托与楞梁两侧间如有间隙，必须楔紧，其螺杆伸出钢管顶部不得大于 200mm，螺杆外径与立柱钢管内径的间隙不得大于3mm，安装时应保证上下同心。3.在立柱底距地面 200mm高
4、处，沿纵横水平方向应按纵下横上的程序设扫地杆。可调支托底部的立柱顶端应沿纵横向设置一道水平拉杆。扫地杆与顶部水平拉杆之间的间距，在满足模板设计所确定的水平拉杆步距要求条件下，进行平均分配确定步距后，在每一步距处纵横向应各设一道水平拉杆。当层高在 820m时，在最顶步距两水平拉杆中间应加设一道水平拉杆；当层高大于 20m 时，在最顶两步距水平拉杆中间应分别增加一道水平拉杆。所有水平拉杆的端部均应与四周建筑物顶紧顶牢。无处可顶时，应于水平拉杆端部和中部沿竖向设置连续式剪刀撑。钢管立柱的扫地杆、水平拉杆、剪刀撑应采用 48mm3.5钢管，用扣件与钢管立柱扣牢。钢管扫地杆、水平拉杆应采用对接，剪刀撑应
5、采用搭接，搭接长度不得小于 500mm，用两个旋转扣件分别在离杆端不小于100mm处固定。项目模板支撑体系施工方案要求梁板模板竖向支架安装 本工程梁板竖向支架采用扣件式钢管配置可调式顶撑满堂脚手架，钢管规格为外径48mm，壁厚3.5mm；扣件包括直角扣件、对接扣件、回转扣件。搭设要点如下：板底满堂架立杆间距不大于1.2m，底部离地面0.25m设置扫地杆，立杆顶部下0.25m设置扫天杆，水平杆步距不大于1.5m，立杆剪刀撑由底至顶连续纵向通长设置，按梁跨度不大于每8m设置一道。楼板模板下木枋净距不大于250mm，木枋下横楞钢管间距同立杆间距不大于1.2m。梁底支撑与板底支撑同时支设，但应独立成体
6、系。楼板模板木枋横楞搭接长度至少一跨横楞钢管，同时接头 两侧都要加设横杆。项目模板安全技术要求 上层和下层支柱在同一垂直线上，模板及其支撑系统在安装过程中，必须设置临时固定设施；主梁下的横杆与立杆节点下必须加设防滑保险扣；支柱全部安装完毕后，应及时沿横向和纵向加设水平撑和垂直剪刀撑；支柱高度小于4m时，水平撑应设上下两道，两道水平撑之间，在纵、横向加设剪刀撑；拆除的模板、钢管、支撑要及时运走，妥善堆放；拆除板、梁、柱墙模板，在4m以上的作业时应搭设脚手架或操作平台，并设防护栏杆，严禁在同一垂直面上操作；注意搞好文明施工，做好工完场清，材料、杂物、机具、废料要及时清理；验收合格方可进行作业，未经验收或验收不合格不准作 下一道工序作业。
