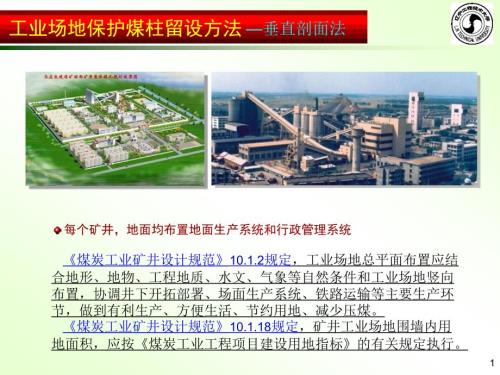

1、工业场地保护煤柱留设方法垂直剖面法 每个矿井，地面均布置地面生产系统和行政管理系统 煤炭工业矿井设计规范10.1.2规定，工业场地总平面布置应结合地形、地物、工程地质、水文、气象等自然条件和工业场地竖向布置，协调井下开拓部署、场面生产系统、铁路运输等主要生产环节，做到有利生产、方便生活、节约用地、减少压煤。煤炭工业矿井设计规范10.1.18规定，矿井工业场地围墙内用地面积，应按煤炭工业工程项目建设用地指标的有关规定执行。1工业场地保护煤柱留设方法垂直剖面法 根据工业场地占地指标，确定工业场地占地面积。大型井 0.8 1.1公顷/10万吨，中型井 1.3 1.8公顷/10万吨，小型井 2.0 2
2、5公顷/10万吨。根据煤炭工业工程项目建设用地指标和煤炭工业矿井设计规 范进行工业场地总平面设计，确定工业场地占地面积。在平面图上通过被保护对象轮廓的角点分别作平行于煤层走向和倾向的四条直线，得到矩形abcd，再按保护等级留设围护带，得受护边界abcd。围护带宽带按下表选取：1、确定工业场地受护边界保护等级围护带宽度（m）2015105围护带宽度确定工业场地面积2工业场地保护煤柱留设方法垂直剖面法 通过建筑物中心，沿煤层倾向作剖面-，把建筑物及围护带投影到剖面图上，由围护带边缘点m、n作冲积层移动角，与基岩面相交与m1、n1点。然后由m1点作上山移动角，由n1点作下山移动角，分别交于煤层底板
3、的m2及n2点。再将m2、n2点投到平面图上，得M、N点，通过M、N分别作与煤层走向平行的直线，此即保护煤柱在下山方向和上山方向的边界线。通过建筑物中心，沿煤层走向作剖面II-II，把建筑物及围护带投影到剖面II-II上得k、l两点。由k、l点作表土层移动角，与基岩面交于k1、l1点，再由k1、l1点作走向移动角,分别交煤柱上边界线k2、l2点和下边界线k3、l3点。再将k2、l2及k3、l3点转投到平面图上，与由剖面I-I所确定的煤柱边界线投影相交于A、B、C、D四点，ABCD即为所求的保护煤柱边界。工业场地保护煤柱留设过程如下图所示：2、确定工业场地保护煤柱 3工业场地保护煤柱留设方法垂直
4、剖面法工业场地保护煤柱留设过程4工业场地保护煤柱留设方法垂直剖面法3、表土移动角与基岩移动角值的选取矿区名称煤田特征基岩移动角（0）表土移动角（0）成煤年代覆岩性质下山基岩移动角上山基岩移动角走向基岩移动角开滦矿区石炭二叠纪以砂岩为主、其次是砂页岩、页岩720.67，但不小于303572703545峰峰矿区石炭二叠纪砂岩、砂页岩为主730.6737358抚顺矿区第三纪厚层致密状油页岩和厚层绿色页岩及泥灰岩590.2626545阜新矿区侏罗纪砂页岩、砂岩、页岩为主7375724050枣庄矿区石炭二叠纪砂岩、页岩为主86.6767645绞河矿区侏罗纪砂岩、页岩为主750.8757545部分矿区的表土移动角与基岩移动角值5
