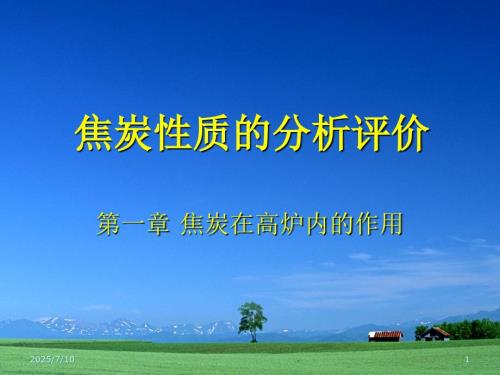

1、焦炭性质的分析评价焦炭性质的分析评价第一章 焦炭在高炉内的作用2025/7/102025/7/101 11.1.冶金焦的定义冶金焦的定义冶金焦的定义冶金焦的定义 2.2.焦炭的主要质量指标焦炭的主要质量指标焦炭的主要质量指标焦炭的主要质量指标 3.3.焦炭的主要作用焦炭的主要作用焦炭的主要作用焦炭的主要作用 4.4.焦炭在高炉内的反应过程焦炭在高炉内的反应过程焦炭在高炉内的反应过程焦炭在高炉内的反应过程 5.5.不同高炉对焦炭的质量要求不同高炉对焦炭的质量要求不同高炉对焦炭的质量要求不同高炉对焦炭的质量要求6.6.焦炭质量国标焦炭质量国标焦炭质量国标焦炭质量国标第一章第一章 焦炭在高炉内的作用
2、焦炭在高炉内的作用 2025/7/102025/7/1021.冶金焦的定义冶金焦的定义uu烟煤在隔绝空气的条件下，加热到烟煤在隔绝空气的条件下，加热到烟煤在隔绝空气的条件下，加热到烟煤在隔绝空气的条件下，加热到950-1050950-1050，经过，经过，经过，经过干燥、热解、熔融、粘结、固化、收缩等阶段最终制成焦干燥、热解、熔融、粘结、固化、收缩等阶段最终制成焦干燥、热解、熔融、粘结、固化、收缩等阶段最终制成焦干燥、热解、熔融、粘结、固化、收缩等阶段最终制成焦炭，这一过程叫高温炼焦（高温干馏）。由高温炼焦得到炭，这一过程叫高温炼焦（高温干馏）。由高温炼焦得到炭，这一过程叫高温炼焦（高温干馏）
3、由高温炼焦得到炭，这一过程叫高温炼焦（高温干馏）。由高温炼焦得到的焦炭用于高炉冶炼、铸造和气化。炼焦过程中产生的经的焦炭用于高炉冶炼、铸造和气化。炼焦过程中产生的经的焦炭用于高炉冶炼、铸造和气化。炼焦过程中产生的经的焦炭用于高炉冶炼、铸造和气化。炼焦过程中产生的经回收、净化后的焦炉煤气既是高热值的燃料，又是重要的回收、净化后的焦炉煤气既是高热值的燃料，又是重要的回收、净化后的焦炉煤气既是高热值的燃料，又是重要的回收、净化后的焦炉煤气既是高热值的燃料，又是重要的有机合成工业原料。有机合成工业原料。有机合成工业原料。有机合成工业原料。uu冶金焦是高炉焦、铸造焦、铁合金焦和有色金属冶炼用焦冶金焦是
4、高炉焦、铸造焦、铁合金焦和有色金属冶炼用焦冶金焦是高炉焦、铸造焦、铁合金焦和有色金属冶炼用焦冶金焦是高炉焦、铸造焦、铁合金焦和有色金属冶炼用焦的统称。由于的统称。由于的统称。由于的统称。由于90%90%以上的冶金焦均用于高炉炼铁，因此以上的冶金焦均用于高炉炼铁，因此以上的冶金焦均用于高炉炼铁，因此以上的冶金焦均用于高炉炼铁，因此往往把高炉焦称为冶金焦。往往把高炉焦称为冶金焦。往往把高炉焦称为冶金焦。往往把高炉焦称为冶金焦。uu铸造焦是专用于化铁炉熔铁的焦炭。铸造焦是化铁炉熔铁铸造焦是专用于化铁炉熔铁的焦炭。铸造焦是化铁炉熔铁铸造焦是专用于化铁炉熔铁的焦炭。铸造焦是化铁炉熔铁铸造焦是专用于化铁炉
5、熔铁的焦炭。铸造焦是化铁炉熔铁的主要燃料，其作用是熔化炉料并使铁水过热，支撑料柱的主要燃料，其作用是熔化炉料并使铁水过热，支撑料柱的主要燃料，其作用是熔化炉料并使铁水过热，支撑料柱的主要燃料，其作用是熔化炉料并使铁水过热，支撑料柱保持其良好的透气性。因此，铸造焦应具备块度大、反应保持其良好的透气性。因此，铸造焦应具备块度大、反应保持其良好的透气性。因此，铸造焦应具备块度大、反应保持其良好的透气性。因此，铸造焦应具备块度大、反应性低、气孔率小、具有足够的抗冲击破碎强度、灰分和硫性低、气孔率小、具有足够的抗冲击破碎强度、灰分和硫性低、气孔率小、具有足够的抗冲击破碎强度、灰分和硫性低、气孔率小、具有
6、足够的抗冲击破碎强度、灰分和硫分低等特点。分低等特点。分低等特点。分低等特点。2025/7/102025/7/1032.焦炭的主要质量指标焦炭的主要质量指标uu焦炭是高温干馏的固体产物，主要成分是碳，是焦炭是高温干馏的固体产物，主要成分是碳，是焦炭是高温干馏的固体产物，主要成分是碳，是焦炭是高温干馏的固体产物，主要成分是碳，是具有裂纹和不规则的孔孢结构体（或孔孢多孔体）具有裂纹和不规则的孔孢结构体（或孔孢多孔体）具有裂纹和不规则的孔孢结构体（或孔孢多孔体）具有裂纹和不规则的孔孢结构体（或孔孢多孔体）。主要质量指标有：。主要质量指标有：。主要质量指标有：。主要质量指标有：uu2.1 2.1 裂纹
7、度裂纹度裂纹度裂纹度uu2.2 2.2 气孔率气孔率气孔率气孔率uu2.3 2.3 焦炭冷态强度焦炭冷态强度焦炭冷态强度焦炭冷态强度uu2.4 2.4 焦炭的灰分和硫分焦炭的灰分和硫分焦炭的灰分和硫分焦炭的灰分和硫分uu2.5 2.5 焦炭的磷分焦炭的磷分焦炭的磷分焦炭的磷分uu2.6 2.6 焦炭的挥发分焦炭的挥发分焦炭的挥发分焦炭的挥发分uu2.7 2.7 焦炭的筛分组成焦炭的筛分组成焦炭的筛分组成焦炭的筛分组成2025/7/102025/7/1042.1 裂纹度裂纹度uu裂纹的多少直接影响到焦炭的粒度和抗碎强度，其指标一裂纹的多少直接影响到焦炭的粒度和抗碎强度，其指标一裂纹的多少直接影响
8、到焦炭的粒度和抗碎强度，其指标一裂纹的多少直接影响到焦炭的粒度和抗碎强度，其指标一般以裂纹度（指单位体积焦炭内的裂纹长度的多少）来衡般以裂纹度（指单位体积焦炭内的裂纹长度的多少）来衡般以裂纹度（指单位体积焦炭内的裂纹长度的多少）来衡般以裂纹度（指单位体积焦炭内的裂纹长度的多少）来衡量。量。量。量。uu焦炭裂纹形成的根本原因在于半焦的热分解和热缩聚产生焦炭裂纹形成的根本原因在于半焦的热分解和热缩聚产生焦炭裂纹形成的根本原因在于半焦的热分解和热缩聚产生焦炭裂纹形成的根本原因在于半焦的热分解和热缩聚产生的不均匀收缩，引起的内应力超过焦炭多孔体强度时，导的不均匀收缩，引起的内应力超过焦炭多孔体强度时，
9、导的不均匀收缩，引起的内应力超过焦炭多孔体强度时，导的不均匀收缩，引起的内应力超过焦炭多孔体强度时，导致裂纹形成。致裂纹形成。致裂纹形成。致裂纹形成。2025/7/102025/7/1052.2 气孔率气孔率uu衡量孔孢结构的指标主要用气孔率（指焦炭气孔体积占总衡量孔孢结构的指标主要用气孔率（指焦炭气孔体积占总衡量孔孢结构的指标主要用气孔率（指焦炭气孔体积占总衡量孔孢结构的指标主要用气孔率（指焦炭气孔体积占总体积的百分数）来表示，它影响到焦炭的反应性和强度。体积的百分数）来表示，它影响到焦炭的反应性和强度。体积的百分数）来表示，它影响到焦炭的反应性和强度。体积的百分数）来表示，它影响到焦炭的反
10、应性和强度。不同用途的焦炭，对气孔率指标要求不同，一般冶金焦气不同用途的焦炭，对气孔率指标要求不同，一般冶金焦气不同用途的焦炭，对气孔率指标要求不同，一般冶金焦气不同用途的焦炭，对气孔率指标要求不同，一般冶金焦气孔率要求在孔率要求在孔率要求在孔率要求在404045%45%，铸造焦要求在，铸造焦要求在，铸造焦要求在，铸造焦要求在353540%40%，出口，出口，出口，出口焦要求在焦要求在焦要求在焦要求在30%30%左右。焦炭裂纹度与气孔率的高低，与炼左右。焦炭裂纹度与气孔率的高低，与炼左右。焦炭裂纹度与气孔率的高低，与炼左右。焦炭裂纹度与气孔率的高低，与炼焦所用煤种有直接关系，如以气煤为主炼得的
11、焦炭，裂纹焦所用煤种有直接关系，如以气煤为主炼得的焦炭，裂纹焦所用煤种有直接关系，如以气煤为主炼得的焦炭，裂纹焦所用煤种有直接关系，如以气煤为主炼得的焦炭，裂纹多，气孔率高，强度低；而以焦煤作为基础煤炼得的焦炭多，气孔率高，强度低；而以焦煤作为基础煤炼得的焦炭多，气孔率高，强度低；而以焦煤作为基础煤炼得的焦炭多，气孔率高，强度低；而以焦煤作为基础煤炼得的焦炭裂纹少、气孔率低、强度高。裂纹少、气孔率低、强度高。裂纹少、气孔率低、强度高。裂纹少、气孔率低、强度高。2025/7/102025/7/1062.3 焦炭冷态强度焦炭冷态强度uu焦炭冷态强度通常用抗碎强度和耐磨强度两个指标来表示。焦炭冷态强
12、度通常用抗碎强度和耐磨强度两个指标来表示。焦炭冷态强度通常用抗碎强度和耐磨强度两个指标来表示。焦炭冷态强度通常用抗碎强度和耐磨强度两个指标来表示。uu焦炭的抗碎强度是指焦炭能抵抗受外来冲击力而不沿结构的裂纹或缺焦炭的抗碎强度是指焦炭能抵抗受外来冲击力而不沿结构的裂纹或缺焦炭的抗碎强度是指焦炭能抵抗受外来冲击力而不沿结构的裂纹或缺焦炭的抗碎强度是指焦炭能抵抗受外来冲击力而不沿结构的裂纹或缺陷处破碎的能力，用陷处破碎的能力，用陷处破碎的能力，用陷处破碎的能力，用M25M25（M40 M40）值表示。）值表示。）值表示。）值表示。uu焦炭的耐磨强度是指焦炭能抵抗外来摩檫力而不产生表面破碎形成碎焦炭的
13、耐磨强度是指焦炭能抵抗外来摩檫力而不产生表面破碎形成碎焦炭的耐磨强度是指焦炭能抵抗外来摩檫力而不产生表面破碎形成碎焦炭的耐磨强度是指焦炭能抵抗外来摩檫力而不产生表面破碎形成碎屑或粉末的能力，用屑或粉末的能力，用屑或粉末的能力，用屑或粉末的能力，用M10M10值表示。值表示。值表示。值表示。uu焦炭的裂纹度影响其抗碎强度焦炭的裂纹度影响其抗碎强度焦炭的裂纹度影响其抗碎强度焦炭的裂纹度影响其抗碎强度M25M25（M40 M40）值，焦炭的孔孢结构值，焦炭的孔孢结构值，焦炭的孔孢结构值，焦炭的孔孢结构影响耐磨强度影响耐磨强度影响耐磨强度影响耐磨强度M10M10值。值。值。值。2025/7/10202
14、5/7/1072.3 焦炭冷态强度焦炭冷态强度uuM25M25或或或或M40M40和和和和M10M10值的测定方法很多，我国多采用米库姆转鼓试验的方值的测定方法很多，我国多采用米库姆转鼓试验的方值的测定方法很多，我国多采用米库姆转鼓试验的方值的测定方法很多，我国多采用米库姆转鼓试验的方法。法。法。法。uu用用用用2525（M25M25）、）、）、）、6060（M40M40）取样过筛，并进行手穿孔后，称取筛）取样过筛，并进行手穿孔后，称取筛）取样过筛，并进行手穿孔后，称取筛）取样过筛，并进行手穿孔后，称取筛上物上物上物上物5050公斤试样入鼓，转公斤试样入鼓，转公斤试样入鼓，转公斤试样入鼓，转4
15、 4分钟共转分钟共转分钟共转分钟共转100100转，转鼓试验完成后，用孔径为转，转鼓试验完成后，用孔径为转，转鼓试验完成后，用孔径为转，转鼓试验完成后，用孔径为25mm25mm或（或（或（或（40mm40mm）和）和）和）和10mm10mm的筛子筛分，大于的筛子筛分，大于的筛子筛分，大于的筛子筛分，大于25mm25mm或或或或40mm40mm粒粒粒粒级的百分数为级的百分数为级的百分数为级的百分数为M 25M 25或或或或M40M40值，小于值，小于值，小于值，小于10mm10mm粒级的百分数为粒级的百分数为粒级的百分数为粒级的百分数为M10M10值。值。值。值。uu我国冶金焦规定的转鼓强度实验
16、方法见表我国冶金焦规定的转鼓强度实验方法见表我国冶金焦规定的转鼓强度实验方法见表我国冶金焦规定的转鼓强度实验方法见表1 1。uu表表表表 1 1 焦炭转鼓实验方法焦炭转鼓实验方法焦炭转鼓实验方法焦炭转鼓实验方法 转鼓特性转鼓特性焦炭试样焦炭试样筛分筛分强度指标强度指标直径/长度(mm)转速(转/分)转数(转)重量(kg)粒度(mm)孔形筛孔(mm)耐磨强度(粒级mm/指标)抗碎强度(粒级mm/指标)1000/1000251005060圆形40,1040/M402025/7/102025/7/1082.3 焦炭冷态强度焦炭冷态强度uu影响因素：影响因素：uu1 1、计时不准，或转数多少会影响结果
17、的高低；、计时不准，或转数多少会影响结果的高低；uu2 2、水份太大，会因焦粉沾到焦炭表面，导致、水份太大，会因焦粉沾到焦炭表面，导致M25M25（M40M40）偏高）偏高1-1.5%1-1.5%，M10M10偏低偏低1%1%。一般要对。一般要对焦炭烘干后焦炭烘干后100100度烘度烘2 2小时。小时。uu3 3、生焦会造成、生焦会造成M10M10偏高，导致超标。偏高，导致超标。2025/7/102025/7/1092.4 焦炭的灰分焦炭的灰分uu焦炭的灰分大部分由焦炭的灰分大部分由焦炭的灰分大部分由焦炭的灰分大部分由SiOSiO2 2和和和和AlAl2 2OO3 3组成。灰分过高组成。灰分过
18、高组成。灰分过高组成。灰分过高的焦炭进入高炉时，就要增加石灰石用量，以便使的焦炭进入高炉时，就要增加石灰石用量，以便使的焦炭进入高炉时，就要增加石灰石用量，以便使的焦炭进入高炉时，就要增加石灰石用量，以便使灰分变成熔渣，这就使高炉的生产效率降低，使高灰分变成熔渣，这就使高炉的生产效率降低，使高灰分变成熔渣，这就使高炉的生产效率降低，使高灰分变成熔渣，这就使高炉的生产效率降低，使高炉的各项技术经济指标下降。焦炭灰分增加炉的各项技术经济指标下降。焦炭灰分增加炉的各项技术经济指标下降。焦炭灰分增加炉的各项技术经济指标下降。焦炭灰分增加1%1%，焦炭用量增加焦炭用量增加焦炭用量增加焦炭用量增加 22.
19、5%22.5%，因此，焦炭灰分的降低，因此，焦炭灰分的降低，因此，焦炭灰分的降低，因此，焦炭灰分的降低是十分必要的。是十分必要的。是十分必要的。是十分必要的。2025/7/102025/7/1010焦炭灰分的测定方法uu1 1、原理：测定燃烧后剩余物质量的百分含量。、原理：测定燃烧后剩余物质量的百分含量。、原理：测定燃烧后剩余物质量的百分含量。、原理：测定燃烧后剩余物质量的百分含量。uu2 2、用预先于、用预先于、用预先于、用预先于8151081510灼烧至质量恒定的灰皿，称取粒灼烧至质量恒定的灰皿，称取粒灼烧至质量恒定的灰皿，称取粒灼烧至质量恒定的灰皿，称取粒度小于度小于度小于度小于0.2
20、mm0.2 mm并搅拌均匀的试样并搅拌均匀的试样并搅拌均匀的试样并搅拌均匀的试样0.50.5克（称准至克（称准至克（称准至克（称准至0.0002g0.0002g），并使试样铺平），并使试样铺平），并使试样铺平），并使试样铺平 。uu3 3、将盛有试样的灰皿送入温度为、将盛有试样的灰皿送入温度为、将盛有试样的灰皿送入温度为、将盛有试样的灰皿送入温度为8151081510的箱形高温的箱形高温的箱形高温的箱形高温炉炉门口，在炉炉门口，在炉炉门口，在炉炉门口，在10min 10min 内逐渐将其移入炉膛恒温区，关上内逐渐将其移入炉膛恒温区，关上内逐渐将其移入炉膛恒温区，关上内逐渐将其移入炉膛恒温区，关
21、上炉门并使其留有约炉门并使其留有约炉门并使其留有约炉门并使其留有约15mm15mm的缝隙，同时打开炉门上的小的缝隙，同时打开炉门上的小的缝隙，同时打开炉门上的小的缝隙，同时打开炉门上的小孔和炉后烟囱，孔和炉后烟囱，孔和炉后烟囱，孔和炉后烟囱，8151081510下灼烧下灼烧下灼烧下灼烧4040分钟。分钟。分钟。分钟。uu4 4、用灰皿夹或坩埚夹从炉中取出灰皿，放在空气中冷却、用灰皿夹或坩埚夹从炉中取出灰皿，放在空气中冷却、用灰皿夹或坩埚夹从炉中取出灰皿，放在空气中冷却、用灰皿夹或坩埚夹从炉中取出灰皿，放在空气中冷却5min5min，移入干燥器中冷却至室温（约，移入干燥器中冷却至室温（约，移入干
22、燥器中冷却至室温（约，移入干燥器中冷却至室温（约20min20min）称量。）称量。）称量。）称量。2025/7/102025/7/1011焦炭灰分的计算焦炭灰分的计算空气干燥试样的灰分按下式计算空气干燥试样的灰分按下式计算Aad=m1/m100 式中：式中：Aad空气干燥煤样的灰分产率，空气干燥煤样的灰分产率，%；m1残留物的质量，残留物的质量，g m试样的质量，试样的质量，g 2025/7/102025/7/1012焦炭灰份uu影响因素：影响因素：影响因素：影响因素：uu1 1、制样过程中器具磨损，铁屑进入，使结果偏高（国标、制样过程中器具磨损，铁屑进入，使结果偏高（国标、制样过程中器具磨
23、损，铁屑进入，使结果偏高（国标、制样过程中器具磨损，铁屑进入，使结果偏高（国标规定应在磨样后用磁铁进行吸附后进行分析），结果偏高；规定应在磨样后用磁铁进行吸附后进行分析），结果偏高；规定应在磨样后用磁铁进行吸附后进行分析），结果偏高；规定应在磨样后用磁铁进行吸附后进行分析），结果偏高；uu2 2、在制样过程如有矿石、铁粉污染，造成结果偏高；、在制样过程如有矿石、铁粉污染，造成结果偏高；、在制样过程如有矿石、铁粉污染，造成结果偏高；、在制样过程如有矿石、铁粉污染，造成结果偏高；uu3 3、焦炭中混入矸石等；、焦炭中混入矸石等；、焦炭中混入矸石等；、焦炭中混入矸石等；uu4 4、配煤过程中配入高灰
24、煤；、配煤过程中配入高灰煤；、配煤过程中配入高灰煤；、配煤过程中配入高灰煤；2025/7/102025/7/10132.6、焦炭的挥发分、焦炭的挥发分uu挥发分的大小是衡量焦炭成熟度的一个指标，根据焦炭的挥发分的大小是衡量焦炭成熟度的一个指标，根据焦炭的挥发分的大小是衡量焦炭成熟度的一个指标，根据焦炭的挥发分的大小是衡量焦炭成熟度的一个指标，根据焦炭的挥发分含量可判断焦炭成熟度。如挥发分大于挥发分含量可判断焦炭成熟度。如挥发分大于挥发分含量可判断焦炭成熟度。如挥发分大于挥发分含量可判断焦炭成熟度。如挥发分大于1.8%1.8%，则，则，则，则表示生焦；挥发分小于表示生焦；挥发分小于表示生焦；挥发
25、分小于表示生焦；挥发分小于 0.50.7%,0.50.7%,则表示过火，一般则表示过火，一般则表示过火，一般则表示过火，一般成熟的冶金焦挥发分为成熟的冶金焦挥发分为成熟的冶金焦挥发分为成熟的冶金焦挥发分为1%1%左右。左右。左右。左右。uu挥发分过高，意味着焦炭中生焦含量过高，焦炭的耐磨和挥发分过高，意味着焦炭中生焦含量过高，焦炭的耐磨和挥发分过高，意味着焦炭中生焦含量过高，焦炭的耐磨和挥发分过高，意味着焦炭中生焦含量过高，焦炭的耐磨和抗碎性都差，对高炉操作不利；挥发分低，说明焦炭过火抗碎性都差，对高炉操作不利；挥发分低，说明焦炭过火抗碎性都差，对高炉操作不利；挥发分低，说明焦炭过火抗碎性都差
26、对高炉操作不利；挥发分低，说明焦炭过火了，焦炭易碎，在高炉操作中会落入炉渣内，使排渣困难，了，焦炭易碎，在高炉操作中会落入炉渣内，使排渣困难，了，焦炭易碎，在高炉操作中会落入炉渣内，使排渣困难，了，焦炭易碎，在高炉操作中会落入炉渣内，使排渣困难，高炉风口易损坏。焦炭过碎使高炉料柱透气性变差，易造高炉风口易损坏。焦炭过碎使高炉料柱透气性变差，易造高炉风口易损坏。焦炭过碎使高炉料柱透气性变差，易造高炉风口易损坏。焦炭过碎使高炉料柱透气性变差，易造成偏风结瘤。成偏风结瘤。成偏风结瘤。成偏风结瘤。2025/7/102025/7/1014焦炭挥发份的测定方法uu原理：试样中失去的物质重量的百分含量。原
27、理：试样中失去的物质重量的百分含量。原理：试样中失去的物质重量的百分含量。原理：试样中失去的物质重量的百分含量。uu用预先在用预先在用预先在用预先在900900温度下灼烧至质量恒定的带盖瓷坩埚，称温度下灼烧至质量恒定的带盖瓷坩埚，称温度下灼烧至质量恒定的带盖瓷坩埚，称温度下灼烧至质量恒定的带盖瓷坩埚，称取粒度为取粒度为取粒度为取粒度为0.2mm0.2mm以下空气干燥煤样以下空气干燥煤样以下空气干燥煤样以下空气干燥煤样10.01g10.01g，精确至，精确至，精确至，精确至0.0002g0.0002g，然后轻轻振动坩埚，使煤样摊平，盖上盖，然后轻轻振动坩埚，使煤样摊平，盖上盖，然后轻轻振动坩埚，
28、使煤样摊平，盖上盖，然后轻轻振动坩埚，使煤样摊平，盖上盖，放在坩埚架上。放在坩埚架上。放在坩埚架上。放在坩埚架上。uu5.25.2将马弗炉预先加热至将马弗炉预先加热至将马弗炉预先加热至将马弗炉预先加热至920920左右。打开炉门，迅速将左右。打开炉门，迅速将左右。打开炉门，迅速将左右。打开炉门，迅速将放有坩埚的架子送入恒温区并关上炉门，准确加热放有坩埚的架子送入恒温区并关上炉门，准确加热放有坩埚的架子送入恒温区并关上炉门，准确加热放有坩埚的架子送入恒温区并关上炉门，准确加热7min7min。坩埚及架子刚放入后，炉温会有所下降，但必须在坩埚及架子刚放入后，炉温会有所下降，但必须在坩埚及架子刚放入
29、后，炉温会有所下降，但必须在坩埚及架子刚放入后，炉温会有所下降，但必须在3min3min内使炉温恢复至内使炉温恢复至内使炉温恢复至内使炉温恢复至9001090010，否则此试验作废。加热时，否则此试验作废。加热时，否则此试验作废。加热时，否则此试验作废。加热时间包括温度恢复时间在内。间包括温度恢复时间在内。间包括温度恢复时间在内。间包括温度恢复时间在内。uu5.35.3从炉中取出坩埚，放在空气中冷却从炉中取出坩埚，放在空气中冷却从炉中取出坩埚，放在空气中冷却从炉中取出坩埚，放在空气中冷却5min5min左右，移入左右，移入左右，移入左右，移入干燥器中冷却至室温（约干燥器中冷却至室温（约干燥器中
30、冷却至室温（约干燥器中冷却至室温（约20min20min）后，称量。）后，称量。）后，称量。）后，称量。2025/7/102025/7/1015挥发份分析结果的计算uu空气干燥煤样的挥发分下式计算：空气干燥煤样的挥发分下式计算：空气干燥煤样的挥发分下式计算：空气干燥煤样的挥发分下式计算：uu Vdaf=(m1/m2*100)-MadVdaf=(m1/m2*100)-Maduu式中：式中：式中：式中：uuVdaf-Vdaf-空气干燥煤样的挥发分，单位为百分数空气干燥煤样的挥发分，单位为百分数空气干燥煤样的挥发分，单位为百分数空气干燥煤样的挥发分，单位为百分数（%）；）；）；）；uum-m-空气干
31、燥煤样的质量，单位为克（空气干燥煤样的质量，单位为克（空气干燥煤样的质量，单位为克（空气干燥煤样的质量，单位为克（g g）;uum1-m1-煤样加热后减少的质量，单位为克（煤样加热后减少的质量，单位为克（煤样加热后减少的质量，单位为克（煤样加热后减少的质量，单位为克（g g）uuMaMaDD-空气干燥煤样的水分，单位为百分数空气干燥煤样的水分，单位为百分数空气干燥煤样的水分，单位为百分数空气干燥煤样的水分，单位为百分数(%)(%)uu干燥无灰基挥发分按下式计算：干燥无灰基挥发分按下式计算：干燥无灰基挥发分按下式计算：干燥无灰基挥发分按下式计算：uuVadf=Vad/100Vadf=Vad/10
32、0(Mad(MadAad)Aad)uu式中：式中：式中：式中：Vdaf Vdaf 干燥无灰基挥发分含量，干燥无灰基挥发分含量，干燥无灰基挥发分含量，干燥无灰基挥发分含量，%；uu VadVad分析试样的挥发分含量，分析试样的挥发分含量，分析试样的挥发分含量，分析试样的挥发分含量，%；uu Mad Mad 分析试样的水分含量，分析试样的水分含量，分析试样的水分含量，分析试样的水分含量，%。uu试验结果取两次试验结果的算术平均值试验结果取两次试验结果的算术平均值试验结果取两次试验结果的算术平均值试验结果取两次试验结果的算术平均值 2025/7/102025/7/1016影响挥发份的因素：影响挥发份
33、的因素：uu1、在分析过程中，要定期进行校准炉温。、在分析过程中，要定期进行校准炉温。炉温过高或过低会直接影响焦炭的挥发份，炉温过高或过低会直接影响焦炭的挥发份，炉温过高会使挥发份降低，反之则升高，炉温过高会使挥发份降低，反之则升高，uu2、空气湿度大，会造成挥发份偏高。、空气湿度大，会造成挥发份偏高。2025/7/102025/7/10172.4 焦炭的硫分焦炭的硫分uu焦炭的硫分对高炉是一种十分有害的杂质，号称高炉毒药。焦炭的硫分对高炉是一种十分有害的杂质，号称高炉毒药。焦炭的硫分对高炉是一种十分有害的杂质，号称高炉毒药。焦炭的硫分对高炉是一种十分有害的杂质，号称高炉毒药。在炼钢生铁中硫含
34、量大于在炼钢生铁中硫含量大于在炼钢生铁中硫含量大于在炼钢生铁中硫含量大于 0.07%0.07%即为废品。由高炉炉料带即为废品。由高炉炉料带即为废品。由高炉炉料带即为废品。由高炉炉料带入炉内的硫有入炉内的硫有入炉内的硫有入炉内的硫有11%11%来自矿石；来自矿石；来自矿石；来自矿石；3.5%3.5%来自石灰石；来自石灰石；来自石灰石；来自石灰石；82.5%82.5%来自焦炭，所以焦炭是炉料中硫的主要来源。焦炭硫分的高来自焦炭，所以焦炭是炉料中硫的主要来源。焦炭硫分的高来自焦炭，所以焦炭是炉料中硫的主要来源。焦炭硫分的高来自焦炭，所以焦炭是炉料中硫的主要来源。焦炭硫分的高低直接影响到高炉炼铁生产。
35、焦炭硫分每增加低直接影响到高炉炼铁生产。焦炭硫分每增加低直接影响到高炉炼铁生产。焦炭硫分每增加低直接影响到高炉炼铁生产。焦炭硫分每增加0.1%0.1%，焦炭，焦炭，焦炭，焦炭使用量增加使用量增加使用量增加使用量增加1.8%1.8%，石灰石加入量增加，石灰石加入量增加，石灰石加入量增加，石灰石加入量增加3.7%,3.7%,矿石加入量矿石加入量矿石加入量矿石加入量增加增加增加增加0.3%0.3%，高炉产量降低，高炉产量降低，高炉产量降低，高炉产量降低1.52.0%1.52.0%。冶金焦的含硫量。冶金焦的含硫量。冶金焦的含硫量。冶金焦的含硫量规定不大于规定不大于规定不大于规定不大于1%1%，大中型高
36、炉使用的冶金焦含硫量一般小于，大中型高炉使用的冶金焦含硫量一般小于，大中型高炉使用的冶金焦含硫量一般小于，大中型高炉使用的冶金焦含硫量一般小于 0.7%0.7%。2025/7/102025/7/1018焦炭硫份的方法uu硫份的测定原理：硫份的测定原理：硫份的测定原理：硫份的测定原理：试样在催化剂的作用下，于空气流中燃烧分试样在催化剂的作用下，于空气流中燃烧分试样在催化剂的作用下，于空气流中燃烧分试样在催化剂的作用下，于空气流中燃烧分解，试样中硫生成二氧化硫，并被碘化钾溶液吸解，试样中硫生成二氧化硫，并被碘化钾溶液吸解，试样中硫生成二氧化硫，并被碘化钾溶液吸解，试样中硫生成二氧化硫，并被碘化钾溶
37、液吸收，以电解碘化钾和溴化钾所产生的碘进行滴定，收，以电解碘化钾和溴化钾所产生的碘进行滴定，收，以电解碘化钾和溴化钾所产生的碘进行滴定，收，以电解碘化钾和溴化钾所产生的碘进行滴定，根据电解所消耗的电量计算全硫的含量。根据电解所消耗的电量计算全硫的含量。根据电解所消耗的电量计算全硫的含量。根据电解所消耗的电量计算全硫的含量。2025/7/102025/7/1019焦炭硫份的测定方法uu1 1、更换硅胶及脱脂棉、更换硅胶及脱脂棉、更换硅胶及脱脂棉、更换硅胶及脱脂棉,检查各气路连接是否紧密检查各气路连接是否紧密检查各气路连接是否紧密检查各气路连接是否紧密.uu2 2、连接好仪器接上电源、连接好仪器接
38、上电源、连接好仪器接上电源、连接好仪器接上电源,将炉温控制在将炉温控制在将炉温控制在将炉温控制在1150511505。uu3 3、用瓷舟称取粒度小于、用瓷舟称取粒度小于、用瓷舟称取粒度小于、用瓷舟称取粒度小于0.2mg 0.2mg 的标样的标样的标样的标样0.05g 0.05g 左右，记左右，记左右，记左右，记录质量录质量录质量录质量M(M(称准到称准到称准到称准到0.0002g).0.0002g).称取称取称取称取3 3个试样在规定的误差个试样在规定的误差个试样在规定的误差个试样在规定的误差范围内取平均值范围内取平均值范围内取平均值范围内取平均值,轻轻的晃匀轻轻的晃匀轻轻的晃匀轻轻的晃匀(注
39、不得晃出注不得晃出注不得晃出注不得晃出),),在煤样上盖一在煤样上盖一在煤样上盖一在煤样上盖一薄层三氧化钨。将舟置于送样的石英托盘上，开启程序控薄层三氧化钨。将舟置于送样的石英托盘上，开启程序控薄层三氧化钨。将舟置于送样的石英托盘上，开启程序控薄层三氧化钨。将舟置于送样的石英托盘上，开启程序控制器，石英托盘即自动进炉，库仑滴定随即开始。积分仪制器，石英托盘即自动进炉，库仑滴定随即开始。积分仪制器，石英托盘即自动进炉，库仑滴定随即开始。积分仪制器，石英托盘即自动进炉，库仑滴定随即开始。积分仪显示出硫的毫克数或打印机打出硫的百分含量。显示出硫的毫克数或打印机打出硫的百分含量。显示出硫的毫克数或打印
40、机打出硫的百分含量。显示出硫的毫克数或打印机打出硫的百分含量。uu4 4、标好仪器后按程序开始作样、标好仪器后按程序开始作样、标好仪器后按程序开始作样、标好仪器后按程序开始作样,每个试样做平行样每个试样做平行样每个试样做平行样每个试样做平行样,根据根据根据根据标样结果计算出湿基含硫份标样结果计算出湿基含硫份标样结果计算出湿基含硫份标样结果计算出湿基含硫份.uu5 5、根据分析水的结果、根据分析水的结果、根据分析水的结果、根据分析水的结果,计算出干基含硫量计算出干基含硫量计算出干基含硫量计算出干基含硫量.2025/7/102025/7/1020影响硫份的一些因素影响硫份的一些因素：uu1 1、煤
41、中、煤中、煤中、煤中70-80%70-80%的硫保留在焦炭中，入仓煤的硫份高低的硫保留在焦炭中，入仓煤的硫份高低的硫保留在焦炭中，入仓煤的硫份高低的硫保留在焦炭中，入仓煤的硫份高低直接影响焦炭的硫份。直接影响焦炭的硫份。直接影响焦炭的硫份。直接影响焦炭的硫份。uu2 2、熄焦水硫份的高低对焦炭的硫份也有很大程度的影响。、熄焦水硫份的高低对焦炭的硫份也有很大程度的影响。、熄焦水硫份的高低对焦炭的硫份也有很大程度的影响。、熄焦水硫份的高低对焦炭的硫份也有很大程度的影响。uu3 3、标样标定不平行，会造成结果偏差大。、标样标定不平行，会造成结果偏差大。、标样标定不平行，会造成结果偏差大。、标样标定不
42、平行，会造成结果偏差大。2025/7/102025/7/10212.5 焦炭的磷分焦炭的磷分uu焦炭中的磷分含量很少，且集中在焦炭的矿物质焦炭中的磷分含量很少，且集中在焦炭的矿物质焦炭中的磷分含量很少，且集中在焦炭的矿物质焦炭中的磷分含量很少，且集中在焦炭的矿物质中。磷在生铁内会使生铁产生冷脆性。炼铁用的中。磷在生铁内会使生铁产生冷脆性。炼铁用的中。磷在生铁内会使生铁产生冷脆性。炼铁用的中。磷在生铁内会使生铁产生冷脆性。炼铁用的冶金焦含磷量应在冶金焦含磷量应在冶金焦含磷量应在冶金焦含磷量应在0.020.03%0.020.03%以下。以下。以下。以下。2025/7/102025/7/10222.
43、7 焦炭的筛分组成焦炭的筛分组成uu主要是评价焦炭块度是否均匀的指标，指不同粒级的焦炭主要是评价焦炭块度是否均匀的指标，指不同粒级的焦炭主要是评价焦炭块度是否均匀的指标，指不同粒级的焦炭主要是评价焦炭块度是否均匀的指标，指不同粒级的焦炭所占的重量百分比。所占的重量百分比。所占的重量百分比。所占的重量百分比。uu在高炉冶炼中焦炭的粒度也是很重要的。我国过去对焦炭在高炉冶炼中焦炭的粒度也是很重要的。我国过去对焦炭在高炉冶炼中焦炭的粒度也是很重要的。我国过去对焦炭在高炉冶炼中焦炭的粒度也是很重要的。我国过去对焦炭粒度要求为：对大高炉焦炭粒度大于粒度要求为：对大高炉焦炭粒度大于粒度要求为：对大高炉焦炭
44、粒度大于粒度要求为：对大高炉焦炭粒度大于 40 40 毫米；中、小高毫米；中、小高毫米；中、小高毫米；中、小高炉焦炭粒度大于炉焦炭粒度大于炉焦炭粒度大于炉焦炭粒度大于 25 25 毫米。但目前一些钢厂的试验表明，毫米。但目前一些钢厂的试验表明，毫米。但目前一些钢厂的试验表明，毫米。但目前一些钢厂的试验表明，焦炭粒度在焦炭粒度在焦炭粒度在焦炭粒度在4025 4025 毫米为好，大于毫米为好，大于毫米为好，大于毫米为好，大于 80 80 毫米的焦炭要整毫米的焦炭要整毫米的焦炭要整毫米的焦炭要整粒，使其粒度范围变化不大，这样焦炭块度均一，空隙大，粒，使其粒度范围变化不大，这样焦炭块度均一，空隙大，粒
45、使其粒度范围变化不大，这样焦炭块度均一，空隙大，粒，使其粒度范围变化不大，这样焦炭块度均一，空隙大，阻力小，炉况运行良好。阻力小，炉况运行良好。阻力小，炉况运行良好。阻力小，炉况运行良好。2025/7/102025/7/10233.焦炭的主要作用焦炭的主要作用uu焦炭主要用于高炉炼铁和用于铜、铅、锌、钛、锑、汞等焦炭主要用于高炉炼铁和用于铜、铅、锌、钛、锑、汞等焦炭主要用于高炉炼铁和用于铜、铅、锌、钛、锑、汞等焦炭主要用于高炉炼铁和用于铜、铅、锌、钛、锑、汞等有色金属的鼓风炉冶炼，起还原剂、发热剂和料柱骨架作有色金属的鼓风炉冶炼，起还原剂、发热剂和料柱骨架作有色金属的鼓风炉冶炼，起还原剂、发
46、热剂和料柱骨架作有色金属的鼓风炉冶炼，起还原剂、发热剂和料柱骨架作用。炼铁高炉采用焦炭代替木炭，为现代高炉的大型化奠用。炼铁高炉采用焦炭代替木炭，为现代高炉的大型化奠用。炼铁高炉采用焦炭代替木炭，为现代高炉的大型化奠用。炼铁高炉采用焦炭代替木炭，为现代高炉的大型化奠定了基础，是冶金史上的一个重大里程碑。为使高炉操作定了基础，是冶金史上的一个重大里程碑。为使高炉操作定了基础，是冶金史上的一个重大里程碑。为使高炉操作定了基础，是冶金史上的一个重大里程碑。为使高炉操作达到较好的技术经济指标，冶炼用焦炭（冶金焦）必须具达到较好的技术经济指标，冶炼用焦炭（冶金焦）必须具达到较好的技术经济指标，冶炼用焦炭
47、冶金焦）必须具达到较好的技术经济指标，冶炼用焦炭（冶金焦）必须具有适当的化学性质和物理性质，包括冶炼过程中的热态性有适当的化学性质和物理性质，包括冶炼过程中的热态性有适当的化学性质和物理性质，包括冶炼过程中的热态性有适当的化学性质和物理性质，包括冶炼过程中的热态性质。焦炭除大量用于炼铁和有色金属冶炼（冶金焦）外，质。焦炭除大量用于炼铁和有色金属冶炼（冶金焦）外，质。焦炭除大量用于炼铁和有色金属冶炼（冶金焦）外，质。焦炭除大量用于炼铁和有色金属冶炼（冶金焦）外，还用于铸造、化工、电石和铁合金，其质量要求有所不同。还用于铸造、化工、电石和铁合金，其质量要求有所不同。还用于铸造、化工、电石和铁合金
48、其质量要求有所不同。还用于铸造、化工、电石和铁合金，其质量要求有所不同。如铸造用焦，一般要求粒度大、气孔率低、固定碳高和硫如铸造用焦，一般要求粒度大、气孔率低、固定碳高和硫如铸造用焦，一般要求粒度大、气孔率低、固定碳高和硫如铸造用焦，一般要求粒度大、气孔率低、固定碳高和硫分低；化工气化用焦，对强度要求不严，但要求反应性好，分低；化工气化用焦，对强度要求不严，但要求反应性好，分低；化工气化用焦，对强度要求不严，但要求反应性好，分低；化工气化用焦，对强度要求不严，但要求反应性好，灰熔点较高；电石生产用焦要求尽量提高固定碳含量。灰熔点较高；电石生产用焦要求尽量提高固定碳含量。灰熔点较高；电石生产用
49、焦要求尽量提高固定碳含量。灰熔点较高；电石生产用焦要求尽量提高固定碳含量。2025/7/102025/7/10243.焦炭的主要作用焦炭的主要作用uu焦炭在高炉炼铁中是不可缺少的炉料，对高炉炼铁技术进焦炭在高炉炼铁中是不可缺少的炉料，对高炉炼铁技术进焦炭在高炉炼铁中是不可缺少的炉料，对高炉炼铁技术进焦炭在高炉炼铁中是不可缺少的炉料，对高炉炼铁技术进步的影响率在步的影响率在步的影响率在步的影响率在30%30%以上，在高炉炼铁精料技术中占有重以上，在高炉炼铁精料技术中占有重以上，在高炉炼铁精料技术中占有重以上，在高炉炼铁精料技术中占有重要的地位。焦炭对高炉炼铁的作用是：要的地位。焦炭对高炉炼铁的作
50、用是：要的地位。焦炭对高炉炼铁的作用是：要的地位。焦炭对高炉炼铁的作用是：uu(1)(1)主要的热量来源。主要的热量来源。主要的热量来源。主要的热量来源。uu高炉炼铁炭素高炉炼铁炭素高炉炼铁炭素高炉炼铁炭素(包括焦炭和煤粉包括焦炭和煤粉包括焦炭和煤粉包括焦炭和煤粉)燃烧所提供的热量，占高燃烧所提供的热量，占高燃烧所提供的热量，占高燃烧所提供的热量，占高炉炼铁总热量来源的炉炼铁总热量来源的炉炼铁总热量来源的炉炼铁总热量来源的71%71%。随着喷煤比的提高，焦炭用。随着喷煤比的提高，焦炭用。随着喷煤比的提高，焦炭用。随着喷煤比的提高，焦炭用量在逐步减少。量在逐步减少。量在逐步减少。量在逐步减少。u
