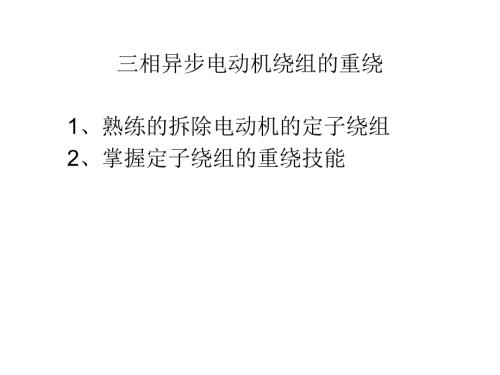

1、三相异步电动机绕组的重绕 1、熟练的拆除电动机的定子绕组 2、掌握定子绕组的重绕技能 当电动机定子绕组损坏严重、无法局部当电动机定子绕组损坏严重、无法局部修复时，就要把原绕组全部拆去，重新嵌修复时，就要把原绕组全部拆去，重新嵌放新绕组。放新绕组。交流绕组交流绕组单层单层绕组绕组双层绕组双层绕组交叉链式绕组交叉链式绕组双层叠绕组双层叠绕组双层波绕组双层波绕组同心式绕组同心式绕组链式链式绕组绕组绕组的基本概念1、线圈、线圈组、绕组2、极距：每一磁极所占圆周的距离3、节距y：线圈两个有效边所跨定子圆周的距离4、机械角度：一个圆周对应的几何角度3605、每极每相槽数q:每一极下每个相带所占槽数 Z：定
2、子铁心总槽数 2p:磁极数 m：相数为36、极相组：一个相带中的绕组串连起来链式绕组链式绕组由相同节距的线圈组成特点：线圈一环套一环，形如长链同心式绕组同心式绕组特点：各相绕组均由不同节距的同心线圈经适当连接特点：各相绕组均由不同节距的同心线圈经适当连接而成，端部较长，常用于两极电机而成，端部较长，常用于两极电机交叉链式绕组交叉链式绕组主要用于每极每相槽数q为奇数的小型三相异步电动机双层叠绕组双层叠绕组基本操作步骤基本操作步骤 记录原始数据记录原始数据拆除旧绕组拆除旧绕组清槽清槽绝绝缘材料的裁剪与制作缘材料的裁剪与制作线圈的绕制线圈的绕制嵌线嵌线测试测试浸漆与烘干浸漆与烘干试验试验通电试验通电
3、试验一、记录原始数据、填写电动机修理单一、记录原始数据、填写电动机修理单 先把被修电动机铭牌数据填入修理单，先把被修电动机铭牌数据填入修理单，技术数据在定子绕组拆除后填写，试验值技术数据在定子绕组拆除后填写，试验值则最后填写。则最后填写。二、拆除待修电动机定子绕组二、拆除待修电动机定子绕组1通电加热法通电加热法 在三相定子绕组没有断路的情况下，可将三相绕组连接在三相定子绕组没有断路的情况下，可将三相绕组连接成闭合回路，然后给定子绕组中加上适当的交流电压，使成闭合回路，然后给定子绕组中加上适当的交流电压，使定子绕组发热，将绝缘漆软化。该交流电压可由单相调压定子绕组发热，将绝缘漆软化。该交流电压可
4、由单相调压器及降压变压器输出。器及降压变压器输出。2烘箱加热法烘箱加热法 将待拆定子铁心及绕组一起放在烘箱中加热数小时，使将待拆定子铁心及绕组一起放在烘箱中加热数小时，使绝缘软化，再用上法拆除定子绕组。绝缘软化，再用上法拆除定子绕组。3冷拆法冷拆法 首先将定子垂直放置，使定子绕组端部朝上，然后用首先将定子垂直放置，使定子绕组端部朝上，然后用一把锋利的扁铲沿铁心边缘把定子绕组一端铲开。一把锋利的扁铲沿铁心边缘把定子绕组一端铲开。三、清槽三、清槽定子绕组拆除后，应进行清槽工作，将定子铁心定子绕组拆除后，应进行清槽工作，将定子铁心槽中残存的绝缘物清理干净。可用铁锯片制作成槽中残存的绝缘物清理干净。可
5、用铁锯片制作成清槽锯或将其一端磨成锋利的刀片将残存绝缘物清槽锯或将其一端磨成锋利的刀片将残存绝缘物清除，并用皮老虎将槽吹干净。清除，并用皮老虎将槽吹干净。四、绝缘材料的裁剪与制作四、绝缘材料的裁剪与制作1槽内绝缘槽内绝缘槽绝缘纸端伸出定子铁心之外的长度，要槽绝缘纸端伸出定子铁心之外的长度，要根据电动机容量大小而定根据电动机容量大小而定2端部绝缘端部绝缘 端部绝缘是垫在绕组两端作为相与相之端部绝缘是垫在绕组两端作为相与相之间的绝缘材料，质地与槽内绝缘材料相同。间的绝缘材料，质地与槽内绝缘材料相同。可在嵌好若干个线圈后，按线圈组端部的可在嵌好若干个线圈后，按线圈组端部的实际尺寸裁剪。实际尺寸裁剪。
6、a）层间绝缘）层间绝缘 b）相间绝缘）相间绝缘3引出线绝缘引出线绝缘 引出线与绕组端部相连接的部位，用引出线与绕组端部相连接的部位，用0.15mm15mm醇酸玻璃漆布带半叠绕一醇酸玻璃漆布带半叠绕一层，外面再套上醇酸玻璃丝套管。层，外面再套上醇酸玻璃丝套管。4槽楔的制作槽楔的制作 槽楔安插在铁心槽中作为封槽口之用，槽楔安插在铁心槽中作为封槽口之用，功率小的三相异步电动机槽楔一般用竹片功率小的三相异步电动机槽楔一般用竹片制作。槽楔截面为等腰梯形，长度与槽绝制作。槽楔截面为等腰梯形，长度与槽绝缘材料大体相等。槽楔制作较简单，一般缘材料大体相等。槽楔制作较简单，一般均是在下好料后用电工刀削成与原槽楔
7、相均是在下好料后用电工刀削成与原槽楔相仿的等腰梯形。仿的等腰梯形。五、线圈的绕制五、线圈的绕制1绕线模的制作绕线模的制作（1）绕线模的分类）绕线模的分类固定绕线模、可调绕线模固定绕线模、可调绕线模（2）确定模心尺寸）确定模心尺寸2线圈的绕制线圈的绕制 选用漆包线选用漆包线安装绕线模安装绕线模绕制线圈绕制线圈线圈绑扎线圈绑扎六、嵌线六、嵌线 安放绝缘安放绝缘理线理线插入引线纸插入引线纸嵌线入槽嵌线入槽划线入槽划线入槽插入层间绝缘插入层间绝缘接线接线端部端部包扎和整形包扎和整形七、测试七、测试1三相绕组接线的测试三相绕组接线的测试2首尾端的判别首尾端的判别 3直流电阻的测定直流电阻的测定 用单臂电
8、桥分别测量三相直流电阻值，要用单臂电桥分别测量三相直流电阻值，要求其平衡度不超过求其平衡度不超过4%。4绝缘电阻的测量绝缘电阻的测量 用兆欧表分别测量每相绕组对地的绝缘电用兆欧表分别测量每相绕组对地的绝缘电阻及相与相之间的绝缘电阻，均不应低于阻及相与相之间的绝缘电阻，均不应低于0.5M。八、八、浸漆与烘干浸漆与烘干预烘预烘浸漆浸漆烘干烘干 1、预烘、预烘 使绕组加热，驱除绕组内的潮气，以便于使绕组使绕组加热，驱除绕组内的潮气，以便于使绕组背绝缘漆浸透，约背绝缘漆浸透，约8小时左右小时左右 2、浸漆、浸漆 预烘后，温度降到预烘后，温度降到60-70,开始浸漆开始浸漆 有沉浸法和浇漆法有沉浸法和浇漆法 3、烘干、烘干 方法：循环热风烘干法、灯泡烘干法、电热烘箱方法：循环热风烘干法、灯泡烘干法、电热烘箱烘干法、电流加热烘干法烘干法、电流加热烘干法九、试验九、试验试验的项目主要有：直流电阻测定、绝缘试验的项目主要有：直流电阻测定、绝缘电阻测定、电阻测定、耐压试验耐压试验、空载实验、短路试空载实验、短路试验和温升试验验和温升试验等等
