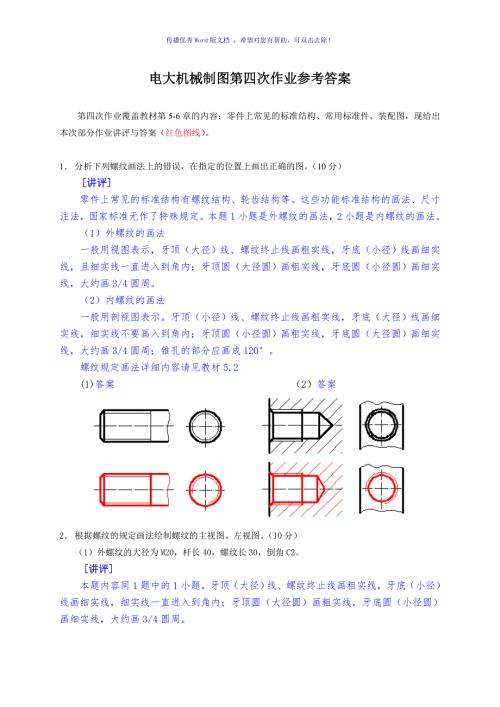

1、传播优秀Word版文档 ，希望对您有帮助，可双击去除！电大机械制图第四次作业参考答案 第四次作业覆盖教材第5-6章的内容：零件上常见的标准结构、常用标准件、装配图，现给出本次部分作业讲评与答案（红色图线）。1 分析下列螺纹画法上的错误，在指定的位置上画出正确的图。（10分） 讲评零件上常见的标准结构有螺纹结构、轮齿结构等。这些功能标准结构的画法、尺寸注法，国家标准无作了特殊规定。本题1小题是外螺纹的画法，2小题是内螺纹的画法。（1）外螺纹的画法一般用视图表示，牙顶（大径）线、螺纹终止线画粗实线，牙底（小径）线画细实线，且细实线一直进入到角内；牙顶圆（大径圆）画粗实线，牙底圆（小径圆）画细实线，
2、大约画3/4圆周。（2）内螺纹的画法一般用剖视图表示。牙顶（小径）线、螺纹终止线画粗实线，牙底（大径）线画细实线，细实线不要画入到角内；牙顶圆（小径圆）画粗实线，牙底圆（大径圆）画细实线，大约画3/4圆周；锥孔的部分应画成120。螺纹规定画法详细内容请见教材5.2(1)答案 （2）答案2 根据螺纹的规定画法绘制螺纹的主视图、左视图。（10分）（1）外螺纹的大径为M20，杆长40，螺纹长30，倒角C2。 讲评本题内容同1题中的1小题。牙顶（大径）线、螺纹终止线画粗实线，牙底（小径）线画细实线，细实线一直进入到角内；牙顶圆（大径圆）画粗实线，牙底圆（小径圆）画细实线，大约画3/4圆周。本题答案（2
3、内螺纹的大径为M16，钻孔深度为30，螺纹长22，倒角C2。讲评本题内容同1题中的2小题。牙顶（小径）线、螺纹终止线画粗实线，牙底（大径）线画细实线，细实线不要画入到角内；牙顶圆（小径圆）画粗实线，牙底圆（大径圆）画细实线，大约画3/4圆周；锥孔的部分应画成120。本题答案3 按给定的螺纹要素，在各图中标注螺纹部分的尺寸，并查表填空。（10分）（1）粗牙普通螺纹，公称直径20，螺距2.5，中等公差精度，中径、顶径公差带代号6g，中等旋合长度，右旋螺纹长20,倒角C 2.5。 讲评 普通螺纹的完整标记由下4部分构成：螺纹特征代号 尺寸代号-公差带代号-其他有必要说明的信息本题普通螺纹特征代号为M；尺寸代号是公称直径20，因为是粗牙螺纹所以可不标记螺距；对于公称直径1.6mm，公差带为6H（6g），可不标其公差带代号；中等旋全长度、右旋都可省略标注。本题答案 螺纹大径 20 中 径 18.376 螺纹小径 17.294 螺 距 2.5 导 程 2.5 线 数 1
