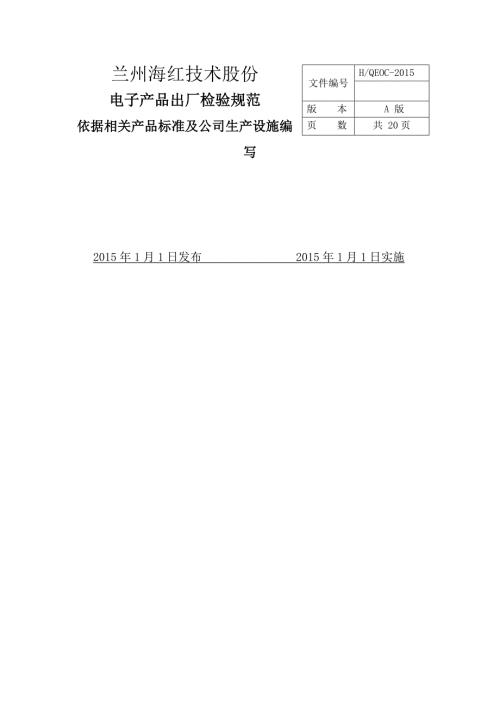

1、文件编号H/QEOC-2015版 本 A 版页 数共 20页兰州海红技术股份电子产品出厂检验规范依据相关产品标准及公司生产设施编写 2015年1月1日发布 2015年1月1日实施检 验 规 范 版 号：A修改状态：0文件编号：标题：电子产品出厂检验规范共20页第1页1、目的：对本公司生产的各类配电监测系统及其组成各模块与智能仪表类产品的测量精度以及功能进行检验与判定，并通过不少于12小时老化对产品可靠性进行检验。避免不合格品及缺陷产品的出厂。2、适用范围：本规范适用于本公司生产的各类配电监测系统及其组成各模块与智能仪表类产品的出厂检验。3、检测标准及检验规范3.1电压精度测量 3.1.1 交流
2、电压精度测量测量电压范围176-264V ，施加电压分别为176- 187V、187-253V、253-264V三个档位，其显示误差不超过0.5%。检测方式为全检。 3.1.2直流电压精度测量测量电压范围36-60V，施加电压分36-42V、42-48V、48-54V、54-60V四个档位,其显示误差不超过0.5%。检测方式为全检。3.2电流精度测量 3.2.1 交流电流精度测量分别施加负载300W、600W、900W、1200W、2100W、3000W共6个档位，分别记录各负载下的母线电流与多路全电量监测仪的电流最大值、最小值，与实际值对比，其显示母线电流误差不超过0.5%；支路电流最大值，
3、最小值应不超过实际值的0.5%。检测方式为全检。 3.2.2 交流电流精度测量霍尔传感器分别输入0V、1V、2V、3V、4V用于测量母线电流精度（母线显示电流为霍尔传感器的规格与输入电压的乘积），显示母线电流误差不超过0.5%；支路计量模块分别输入0A、1A、2A、3A、4A、5A模拟电流测量支路电流精度（支路显示电流为模拟电流的20倍），显示支路计量模块测量最大值、最小值误差不超过1.0%。检测方式为全检。3.3遥测正确性检验集中监控测试软件与被测对象的显示电量值 (如电流、电压、功率、电能等)进行比对。其集中监控测试软件与其被测对象电量值应一致。检测方式为全检。3.4遥信正确性检验模拟改变
4、开关量监测输入状态（如防雷、开关状态），分别查看集中监控测试软件显示、被测对象显示。其集中监控测试软件与其被测对象电量值应一致。检测方式为全检。检 验 规 范 版 号：A修改状态：0文件编号：标题：电子产品出厂检验规范共20页第2页3.5历史告警记录正确性检验模拟各种报警状态(如开关故障、电流超限、电压超限、防雷失效等)。其告警记录的时间和其告警内容应正确无误。检测方式为全检。3.6功率准确性检验3.6.1交流有功功率、有功电能检验分别施加负载3000W、2100W、900W并对应分别施加0.5-1h、1-2h、2-4h后查看有功功率、有功电能与实际值进行比对，其显示有功功率与有功电能误差不超
5、过1%。检验方式为抽检，其抽检数量不少于总量的10%，最低不少于2台。3.6.2直流功率、电能测量精度电压50V，霍尔传感器分别输入0V、1V、2V、3V、4V电压，累计一段时间。其显示功率、电能误差不超过1%；检验方式为抽检，其抽检数量不少于总量的10%，最低不少于2台。3.7电能查询检验通过设置时间，累积电能并查询，比较查询电能和实际累积电能。误差不超过1%，检验方式为抽检，其抽检数量不少于总量的10%，最低不少于2台。3.8需量检验连续施加电压、电流30min以上，查看当前需量值；所检需量应为相应参量在15分钟内的平均值，检验方式为抽检，其抽检数量不少于总量的10%，最低不少于2台。3.
6、9最大需量检验连续施加电压、电流30min以上，查看当前最大需量值；显示值应为对应需量在所测时间段内需量的最大值。检验方式为抽检，其抽检数量不少于总量的10%，最低不少于2台。3.10参数设置检验设置所有设置项，所有设置项的参数应都能设置、保存且有效。检验方式全检。3.11老化测试连续通电并施加负载时长不小于12小时（包含以上检验项目时间），老化后按本指导书1-5项进行检验。应符合本指导书1-5项判定标准进行判定，均应符合要求。检测方式为全检。检 验 规 范 版 号：A修改状态：0文件编号：标题：电子产品出厂检验规范共20页第3页4、附录HBJ-3I48检验记录HBJ-JM01D/S检验记录H
7、BJ-Z02检验记录HBJ-Z96A检验记录HRIQ-12AC多路全电量测量仪检验记录HRIQ-24AC多路全电量测量仪检验记录HRTU-02AC交流配电综合监控仪检验记录HRTU-16AC交流配电综合监控仪检验记录触摸屏检验记录交流空开状态监测仪检验记录显示主控模块检验记录DPF-48L2主控母线测量模块检验记录HBZ-S96双路直流仪表检验记录HDZU-02DC主控显示模拟量模块检验记录HBZ-JM01主控显示模拟量模块检验记录直流空开状态监测仪检验记录HDAI-24DC直流多路电流监测仪检验记录HDAI-JM01主控显示模拟量模块检验记录HBJ-D03检验记录HBJ-D15检验记录HDI
8、Q-48DC支路电量监测仪检验记录HVIQ-48支路电量监测仪检验记录HVJY-48支路绝缘监测仪检验记录HBJ-3I48检验记录检验内容外观检验外观无明显划痕损伤按键灵敏铭牌粘贴应端正显示屏亮度适宜,安装端正电流精度测量施加负载：300W，600W，900W，1200W，2100W,3000W,三相电流显示误差不超过0.5%遥测正确性检验集中监控测试软件电流值与被测对象电流值应一致； 参数设置所有设置项的参数应都能设置、保存且有效通信正确率检验与集中监控测试软件通信正常，通信数据正确，通信正确率不低于95%。检验结果产品编号判定说明：1.本表检验内容为必检内容，检验方法与判定标准依据交流配电
9、监测系统及监测模块检验、老化作业指导书。2.检验项目合格时在对应表格中填写“”，否则填写不合格项对应的代码。 3.检验内容均合格时在“判定”栏中填写“”，否则填写“”。HBJ-JM01D/S检验记录检验内容外观检验外观无明显划痕损伤按键灵敏铭牌粘贴应端正显示屏亮度适宜,安装端正电压测量精度输入：176-187V，187-253V，253-264V，电压显示误差不超过0.5%电流测量精度施加负载：300W，600W，900W，1200W，2100W,3000W,电流显示误差不超过0.5% 遥测正确性检验集中监控测试软件与被测对象电量值应一致；主路：电压电流有功功率频率功率因数合相有功功率。遥信正
10、确性检验集中监控测试软件与被测对象的显示应与模拟状态一致开关状态防雷状态告警记录模拟各种报警状态，告警时间和告警内容应正确无误参数设置所有设置项的参数应都能设置、保存且有效通信正确率检验与集中监控测试软件通信正常，通信数据正确，通信正确率不低于95%。有功电能施加功率：3000W,0.5-1h;2100W,1-2h;900W,2-4h;显示误差不超过1%需量需量为相应参量在15分钟内的平均值，在连续施加电压、模拟电流15min以上测电流需量功率需量最大需量显示值应为对应需量在所测时间段内的最大值有功功率施加功率：3000W,2100W，900W，显示误差不超过1%检验结果产品编号判定说明：1.
11、本表-为必检内容；-为抽检内容：在必检内容均合格的情况下，按10%（不少于2台）的比例抽样检验。2.本表的检验方法与判定标准依据交流配电监测系统及监测模块检验、老化作业指导书。3.检验项目合格时在对应表格中填写“”，否则填写不合格项对应的代码。 4.检验内容均合格时在“判定”栏中填写“”，否则填写“”。HBJ-Z02检验记录检验内容外观检验外观无明显划痕损伤按键灵敏铭牌粘贴应端正显示屏亮度适宜,安装端正电压测量精度输入：176-187V，187-253V，253-264V，电压显示误差不超过0.5% 电流测量精度施加负载300W，600W，900W，1200W，2100W,3000W,电流显示
12、误差不超过0.5% 遥测正确性检验集中监控测试软件与被测对象电量值应一致；电压电流频率功率因数分相有功功率分相无功功率合相有功功率无功功率有功电能无功电能参数设置所有设置项的参数应都能设置、保存且有效告警功能模拟各种报警状态，告警时间和告警内容应正确，告警输出正确无误通信正确率检验与集中监控测试软件通信正常，通信数据正确，通信正确率不低于95%。有功电能施加：3000W，0.5-1h；2100W，1-2h；900W，2-4h；查看有功电能，显示误差不超过1有功功率施加：3000W，2100W，900W，查看有功功率，显示误差不超过1%检验结果产品编号判定说明：1.本表-为必检内容；-为抽检内容
13、在必检内容均合格的情况下，按10%（不少于2台）的比例抽样检验。2.本表的检验方法与判定标准依据交流配电监测系统及监测模块检验、老化作业指导书。3.检验项目合格时在对应表格中填写“”，否则填写不合格项对应的代码。4.检验内容均合格时在“判定”栏中填写“”，否则填写“”。HBJ-Z96A检验记录检验内容外观检验观无明显划痕损伤按键灵敏铭牌粘贴应端正显示屏安装端正，亮度适宜,无花屏现象 电压测量精度输入：176-187V，187-253V，253-264V，电压显示误差不超过0.5%电流测量精度施加负载：300W，600W，900W，1200W，2100W,3000W,电流显示误差不超过0.5%
14、 遥测正确性检验集中监控测试软件与被测对象电量值应一致；电压电流频率功率因数分相有功功率分相无功功率合相有功功率无功功率有功电能无功电能参数设置所有设置项的参数应都能设置、保存且有效通信正确率检验与集中监控测试软件通信正常，通信数据正确，通信正确率不低于95%。有功电能施加：3000W，0.5-1h；2100W，1-2h；900W，2-4h；查看有功电能，显示误差不超过1%有功功率施加：3000W，2100W，900W，查看有功功率，显示误差不超过1%检验结果产品编号判定说明：1.本表-为必检内容；-为抽检内容：在必检内容均合格的情况下，按10%（不少于2台）的比例抽样检验。2.本表的检验方法
15、与判定标准依据交流配电监测系统及监测模块检验、老化作业指导书。3.检验项目合格时在对应表格中填写“”，否则填写不合格项对应的代码。4.检验内容均合格时在“判定”栏中填写“”，否则填写“”。HRIQ-12AC多路全电量测量仪检验记录检验内容外观检验外观无明显划痕损伤铭牌粘贴应端正电压测量精度输入：176-187V，187-253V，253-264V，电压显示误差不超过0.5%电流测量精度施加负载：300W，600W，900W，1200W，2100W,3000W,电流显示误差不超过0.5% 遥测正确性检验集中监控测试软件与被测对象电量值应一致；电压电流频率功率因数分相有功功率分相无功功率有功功率无
16、功功率有功电能无功电能油机发电时间视在功率 分相视在功率分相功率因数遥信正确性检验集中监控测试软件的市电油机供电状态与被测对象的显示应与模拟状态一致有功功率施加功率：3000W,2100W，900W，显示误差不超过1%有功电能施加功率：3000W,0.5-1h;2100W,1-2h;900W,2-4h;显示误差不超过1%检验结果产品编号判定系统环境说明：1.本表-为必检内容； -为抽检内容：在必检内容均合格的情况下，按10%（不少于2台）的比例抽样检验。2.本表的检验方法与判定标准依据交流配电监测系统及监测模块检验、老化作业指导书。3.检验项目合格时在对应表格中填写“”，否则填写不合格项对应的
17、代码。4.检验内容均合格时在“判定”栏中填写“”，否则填写“”。 5.检验环境是指本模块检验时系统型号。HRIQ-24AC多路全电量测量仪检验记录检验内容外观检验外观无明显划痕损伤铭牌粘贴应端正 电压测量精度输入：176-187V，187-253V，253-264V，电压显示误差不超过0.5%电流测量精度施加负载：300W，600W，900W，1200W，2100W,3000W,电流显示误差不超过0.5% 遥测正确性检验集中监控测试软件与被测对象电量值应一致；电压电流频率功率因数分相有功功率分相无功功率有功功率无功功率有功电能无功电能油机发电时间视在功率 分相视在功率分相功率因数遥信正确性检验
18、集中监控测试软件的市电油机供电状态检测与被测对象的显示应与模拟状态一致有功功率施加功率：3000W,2100W，900W，显示误差不超过1%有功电能施加功率：3000W,0.5-1h;2100W,1-2h;900W,2-4h;显示误差不超过1%检验结果产品编号判定系统环境说明：1.本表-为必检内容； -为抽检内容：在必检内容均合格的情况下，按10%（不少于2台）的比例抽样检验。2.本表的检验方法与判定标准依据交流配电监测系统及监测模块检验、老化作业指导书。3.检验项目合格时在对应表格中填写“”，否则填写不合格项对应的代码。4.检验内容均合格时在“判定”栏中填写“”，否则填写“”。 5.检验环境
19、是指本模块检验时系统型号。HRTU-02AC交流配电综合监控仪检验记录检验内容外观检验外观无明显划痕损伤铭牌粘贴应端正电压测量精度输入：176-187V，187-253V，253-264V，电压显示误差不超过0.5%电流测量精度施加负载：300W，600W，900W，1200W，2100W,3000W,电流显示误差不超过0.5% 遥测正确性检验集中监控测试软件与被测对象电量值应一致；电压电流频率功率因数分相有功功率分相无功功率有功功率无功功率有功电能无功电能 分相功率因数视在功率 分相视在功率遥信正确性检验集中监控测试软件与被测对象的显示应与模拟状态一致开关状态防雷状态有功功率施加功率：300
20、0W,2100W，900W，显示误差不超过1%有功电能施加功率：3000W,0.5-1h;2100W,1-2h;900W,2-4h;显示误差不超过1%检验结果产品编号判定系统环境说明：1.本表-为必检内容； -为抽检内容：在必检内容均合格的情况下，按10%（不少于2台）的比例抽样检验。2.本表的检验方法与判定标准依据交流配电监测系统及监测模块检验、老化作业指导书。3.检验项目合格时在对应表格中填写“”，否则填写不合格项对应的代码。4.检验内容均合格时在“判定”栏中填写“”，否则填写“”。5.系统环境是指本模块检验时系统型号。HRTU-16AC交流配电综合监控仪检验记录检验内容外观检验外观无明显
21、划痕损伤铭牌粘贴应端正电压测量精度输入：176-187V，187-253V，253-264V，电压显示误差不超过0.5%电流测量精度施加负载：300W，600W，900W，1200W，2100W,3000W,电流显示误差不超过0.5% 遥测正确性检验集中监控测试软件与被测对象电量值应一致；电压电流频率功率因数分相有功功率分相无功功率有功功率无功功率有功电能无功电能油机发电时间视在功率 分相视在功率分相功率因数遥信正确性检验集中监控测试软件与被测对象的显示应与模拟状态一致开关状态防雷状态市电油机供电状态检测有功功率施加功率：3000W,2100W，900W，显示误差不超过1%有功电能施加功率：3
22、000W,0.5-1h;2100W,1-2h;900W,2-4h;显示误差不超过1%检验结果产品编号判定系统环境说明：1.本表-为必检内容； -为抽检内容：在必检内容均合格的情况下，按10%（不少于2台）的比例抽样检验。2.本表的检验方法与判定标准依据交流配电监测系统及监测模块检验、老化作业指导书。3.检验项目合格时在对应表格中填写“”，否则填写不合格项对应的代码。4.检验内容均合格时在“判定”栏中填写“”，否则填写“”。5.系统环境是指本模块检验时系统型号。触摸屏检验记录产品型号检验员检验内容外观检验 外观无明显划痕损伤按键灵敏铭牌粘贴应端正显示屏安装端正，亮度适宜，无花屏现象。通信正确率检
23、验与集中监控测试软件通信正常，通信数据正确，通信正确率不低于95%。与RTU模块通信检验与RTU等模块通信正常，通信数据正确。参数设置检验所有设置项的参数应都能设置、保存且有效。告警记录检验模拟各种报警状态，告警时间和告警内容应正确无误，且可保存；告警输出正确无误。有功功率分别施加：3000W，2100W，900W，查看有功功率，显示误差不超过1%有功电度分别施加：3000W，0.5-1h；2100W，1-2h；900W，2-4h；查看有功电能，误差不超过1%电能查询检验通过设置时间，累积电能并查询，比较查询电能和实际累积电能，误差不超过1%；母线查询电能支路查询电能需量需量为相应参量在15分
24、钟内的平均值，在连续施加电压、模拟电流15min以上测母线电流需量母线功率需量支路电流需量支路功率需量最大需量显示值应为对应需量在所测时间段内的最大值母线最大电流需量母线最大功率需量支路最大电流需量支路最大功率需量 检验结果产品编号判定系统环境说明：1.本表-为必检内容； -为抽检内容：在必检内容均合格的情况下，按10%（不少于2台）的比例抽样检验。2.本表的检验方法与判定标准依据交流配电监测系统及监测模块检验、老化作业指导书。3.检验项目合格时在对应表格中填写“”，否则填写不合格项对应的代码。4.检验内容均合格时在“判定”栏中填写“”，否则填写“”。5.系统环境是指本模块检验时系统型号。交流
25、空开状态监测仪检验记录产品型号检验员检验内容外观检验 外观无明显划痕损伤铭牌粘贴应端正与主控显示模块通信与主控显示模块等模块通信正常，通信数据正确。开关状态检测被测支路的开关状态在主控模块上的显示应与模拟状态一致检验结果产品编号判定系统环境说明：1.本表的检验内容为必检内容。2.本表的检验方法与判定标准依据交流配电监测系统及监测模块检验、老化作业指导书。3.检验项目合格时在对应表格中填写“”，否则填写不合格项对应的代码。4.检验内容均合格时在“判定”栏中填写“”，否则填写“”。5.系统环境是指本模块检验时系统型号。显示主控模块检验记录产品型号检验员检验内容外观检验 外观无明显划痕损伤按键灵敏铭
26、牌粘贴应端正显示屏安装端正，亮度适宜，无花屏现象。通信正确性检验与集中监控测试软件通信正常，通信数据正确，通信正确率不低于95%。与RTU模块通信检验与RTU模块通信正常，通信数据正确。参数设置检验所有设置项的参数应都能设置、保存且有效。告警检验模拟各种报警状态，告警时间和告警内容应正确无误，告警输出正确无误。检验结果产品编号判定系统环境说明：1.本表检验内容为必检内容，检验方法与判定标准依据交流配电监测系统及监测模块检验、老化作业指导书。2.检验项目合格时在对应表格中填写“”，否则填写不合格项对应的代码。3.检验内容均合格时在“判定”栏中填写“”，否则填写“”。4.系统环境是指本模块检验时系
27、统型号。DPF-48L2主控母线测量模块检验记录检验内容外观检验 外观无明显划痕损伤按键灵敏铭牌粘贴应端正显示屏安装端正，亮度适宜，无花屏现象。电压测量精度输入：36-42V，42-48V，48-54V，54-60V电压显示误差不超过0.5% 。电流测量精度霍尔传感器输入：0V，1V，2V，3V，4V电压，电流显示误差不超过0.5%。遥测正确性检验集中监控测试软件与被测对象电量值应一致；电压电流遥信正确性检验集中监控测试软件与被测对象的显示应与模拟状态一致支路状态告警检验模拟各种报警状态，告警时间和告警内容应正确无误，告警输出正确无误。参数设置检验所有设置项的参数应都能设置、保存且有效。通信正
28、确性检验与集中监控测试软件通信正常，通信数据正确，通信正确率不低于95%。检验结果产品编号判定系统环境说明：1.本表的检验内容为必检内容。2.本表的检验方法与判定标准依据直流配电监测系统及监测模块检验、老化作业指导书。3.检验项目合格时在对应表格中填写“”，否则填写不合格项对应的代码。4.检验内容均合格时在“判定”栏中填写“”，否则填写“”。5.系统环境是指本模块检验时系统型号。HBZ-S96双路直流仪表检验记录检验内容外观检验外观无明显划痕损伤按键灵敏铭牌粘贴应端正显示屏安装端正，亮度适宜，无花屏现象。电压测量精度输入：36-42V，42-48V，48-54V，54-60V电压显示误差不超过
29、0.5% 。电流测量精度霍尔传感器输入：0V，1V，2V，3V，4V电压，电流显示误差不超过0.5% 。遥测正确性检验集中监控测试软件与被测对象电量值应一致；电压电流功率电能告警检验模拟各种报警状态，告警时间和告警内容应正确无误，告警输出正确无误。参数设置检验所有设置项的参数应都能设置、保存且有效。通信正确性检验与集中监控测试软件通信正常，通信数据正确，通信正确率不低于95%。功率检验主路电压50V，霍尔传感器输入：0V，1V，2V，3V，4V电压，显示功率误差不超过1%。电能检验施加功率：25000W，2h；50000W，1h；电能误差不超过1%。按月查询电能检验通过设置时间，累积电能并查询，比较查询电能和实际累积电能，误差不超过1%。检验结果产品编号判定
