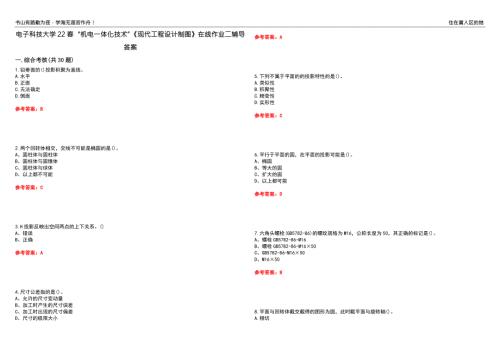

1、书山有路勤为径，学海无涯苦作舟！ 住在富人区的她电子科技大学22春“机电一体化技术”现代工程设计制图在线作业二辅导答案一.综合考核(共30题)1.铅垂面的()投影积聚为直线。A.水平B.正面C.无法确定D.侧面参考答案：B2.两个回转体相交，交线不可能是椭圆的是()。A、圆柱体与圆柱体B、圆柱体与圆锥体C、圆柱体与球体D、以上都不可能参考答案：C3.H投影反映出空间两点的上下关系。()A、错误B、正确参考答案：A4.尺寸公差指的是()。A、允许的尺寸变动量B、加工时产生的尺寸误差C、加工时出现的尺寸偏差D、尺寸的极限大小参考答案：A5.下列不属于平面的的投影特性的是()。A.类似性B.积聚性C
2、畸变性D.实形性参考答案：C6.平行于平面的圆，在平面的投影可能是()。A、椭圆B、等大的圆C、扩大的圆D、以上都可能参考答案：D7.六角头螺栓(GB5782-86)的螺纹规格为M16，公称长度为50，其正确的标记是()。A、螺栓GB5782-86-M16B、螺栓GB5782-86-M1650C、GB5782-86-M1650D、M1650参考答案：B8.平面与回转体截交截得的图形为圆，此时截平面与旋转轴()。A.相切B.平行C.垂直D.不确定参考答案：C9.某螺纹的线数为2，螺距为1mm，则其导程为()。A、1mmB、2mmC、3mmD、4mm参考答案：B10.水平面与一般位置平面相交，交
3、线为()。A.水平线B.正平线C.侧平线D.一般位置线参考答案：A11.在设计制图绘制圆的中心线时，圆心应为长画的交点，且中心线应超出圆周25mm。()A.正确B.错误参考答案：A12.GB/T13361-2012、GB/T14690-1993规定绘图时的第一系列比例为()。A.原值比例：1：1B.放大比例：2：1；5：1；1*10n：1；2*10n：1；5*10n：1C.缩小比例：1：2；1：5；1：10；1：1*10n；1：2*10n；1：5*10n参考答案：ABC13.两个面的相交处在必然会在三视图中以实线或虚线的方式表现出来。()A.正确B.错误参考答案：B14.铅垂面的()投影积聚为
4、直线。A、水平B、正面C、侧面D、无法确定参考答案：B15.平面对单一投影面的投影特性()。A.类似性B.积聚性C.实形性参考答案：ABC16.对断面为正方形的结构，可在正方形边长尺寸数字前加注符号“”或数字X数字表示。()A.正确B.错误参考答案：A17.字体的号数指的是()。A.字体的高度与宽度之比B.字体的高度C.字体的宽度D.字体的分类参考答案：B18.H投影反映出空间两点的上下关系。()A.正确B.错误参考答案：B19.机件表面上的点平行投影后一定在投影视图的边界上。()A.正确B.错误参考答案：B20.梯形螺纹的牙型符号是()。A、MB、GC、BD、Tr参考答案：D21.现代工程制
5、图中，位置公差包括()。A.位置度B.圆柱度C.垂直度D.对称度参考答案：ABD22.已知一直线与正垂线垂直，则该直线为()。A.铅垂线B.水平线C.正平线D.侧平线参考答案：B23.水平面与一般位置平面相交，交线为()。A、水平线B、正平线C、侧平线D、一般位置线参考答案：A24.组合体表面的连接式()。A.相接表面不平齐B.相接表面平齐C.相接表面相切D.相接表面相交参考答案：ABCD25.若螺纹的螺距等于导程，则螺纹的线数为()。A、1B、2C、3D、4参考答案：A26.剖视图中，对于机件上的肋板，轮辐，薄壁等，若没它们的纵向剖切，这些结构在剖视图上都不画剖面线。()A.正确B.错误参考
6、答案：A27.螺纹的结构要素包括螺纹牙型，螺纹在大径和小径，螺纹的线数，螺距和导程，螺玆的旋向。()A.正确B.错误参考答案：A28.尺寸标注时，只需由尺寸界线，尺寸线，尺寸箭头和尺寸数字就可以完整地表示机件的尺寸。()A.正确B.错误参考答案：A29.图样中所标注的尺寸，()。A.是绘制图样的尺寸，与比例有关B.是所示机件的最后完工尺寸C.只确定机件的大小D.以毫米为单位时，必须标注计量单位的代号或名称参考答案：B30.下列相贯情况：(1)等直径两圆柱体轴线正交;(2)两相交圆柱体轴线平行;(3)外切于同一球面的圆锥体与圆柱体相交;(4)两回转体具有共公轴线。其中属于相贯物例的是()。A.四个全都是B.只(1)，(2)，(3)C.(2)，(3)，(4)D.(1)，(3)，(4)参考答案：A
