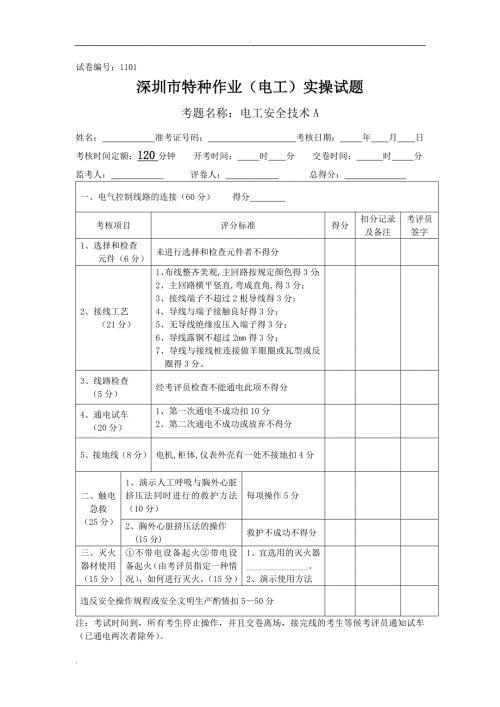

1、试卷编号：1101深圳市特种作业（电工）实操试题考题名称：电工安全技术A姓名： 准考证号码： 考核日期： 年 月 日考核时间定额：120分钟 开考时间： 时 分 交卷时间： 时 分监考人： 评卷人： 总得分： 一、电气控制线路的连接（60分） 得分 考核项目评分标准得分扣分记录及备注考评员签字1、选择和检查元件（6分）未进行选择和检查元件者不得分2、接线工艺（21分）1、布线整齐美观,主回路按规定颜色得3分；2、主回路横平竖直,弯成直角,得3分；3、接线端子不超过2根导线得3分；4、导线与端子接触良好得3分；5、无导线绝缘皮压入端子得3分；6、导线露铜不超过2mm得3分；7、导线与接线桩连接
2、做羊眼圈或瓦型或反圈得3分。3、线路检查（5分）经考评员检查不能通电此项不得分4、通电试车（20分）1、第一次通电不成功扣10分2、第二次通电不成功或放弃不得分5、接地线（8分）电机,柜体,仪表外壳有一处不接地扣4分二、触电急救（25分）1、演示人工呼吸与胸外心脏挤压法同时进行的救护方法 （10分）每项操作5分2、胸外心脏挤压法的操作(15分)救护不成功不得分三、灭火器材使用（15分）不带电设备起火带电设备起火（由考评员指定一种情况），如何进行灭火。（15分）1、宜选用的灭火器_。2、演示使用方法违反安全操作规程或安全文明生产酌情扣550分注：考试时间到，所有考生停止操作，并且交卷离场，接完线
3、的考生等候考评员通知试车（已通电两次者除外）。试卷编号：1102深圳市特种作业（电工）实操试题考题名称：电工安全技术B姓名： 准考证号码： 考核日期： 年 月 日考核时间定额：120分钟 开考时间： 时 分 交卷时间： 时 分监考人： 评卷人： 总得分： 一、电气控制线路的连接（60分） 得分 考核项目评分标准得分扣分记录及备注考评员签字1、选择和检查元件（6分）未进行选择和检查元件者不得分2、接线工艺（21分）1、布线整齐美观,主回路按规定颜色得3分；2、主回路横平竖直,弯成直角,得3分；3、接线端子不超过2根导线得3分；4、导线与端子接触良好得3分；5、无导线绝缘皮压入端子得3分；6、导线
4、露铜不超过2mm得3分；7、导线与接线桩连接做羊眼圈或瓦型或反圈得3分。3、线路检查（5分）经考评员检查不能通电此项不得分4、通电试车（20分）1、第一次通电不成功扣10分2、第二次通电不成功或放弃不得分二、电气测量（通电成功后进行,8分） 测量负载的相电压（4分） 线电压（4分） 三、导线连接（25分）1、单股或多股导线的“一”字、“T”字连接（由考评员指定）；（15分）A(15分)，B(10分)，C(5分)，D（0分）2、用电工胶布进行绝缘处理（10分）A（10分），B(5分)，C（0分）四、移动设备检查（15分）手电钻或电焊机使用前安全检查（由考评员指定）（15分）每错误一项扣5分违反安
5、全操作规程或安全文明生产酌情扣550分注：1、导线连接标准：连接方法正确，接触紧密，外表美观，露铜不超过2mm；2、考试时间到，所有考生停止操作，并且交卷离场，接完线的考生等候考评员通知试车（已通电两次者除外）。试卷编号：附1102SBKMSB1KMUNVWV1W1KMU1W1FU1FU2QF试卷编号：1103深圳市特种作业（电工）实操试题考题名称：电工安全技术C姓名： 准考证号码： 考核日期： 年 月 日考核时间定额：120分钟 开考时间： 时 分 交卷时间： 时 分监考人： 评卷人： 总得分： 一、电气控制线路的连接（60分） 得分 考核项目评分标准得分扣分记录及备注考评员签字1、选择和检
6、查元件（6分）未进行选择和检查元件者不得分2、接线工艺（21分）1、布线整齐美观,主回路按规定颜色得3分；2、主回路横平竖直,弯成直角,得3分；3、接线端子不超过2根导线得3分；4、导线与端子接触良好得3分；5、无导线绝缘皮压入端子得3分；6、导线露铜不超过2mm得3分；7、导线与接线桩连接做羊眼圈或瓦型或反圈得3分。3、线路检查（5分）经考评员检查不能通电此项不得分4、通电试车（20分）1、第一次通电不成功扣10分2、第二次通电不成功或放弃不得分5、接地线（8分）电机,柜体,仪表外壳有一处不接地扣4分二、测量绝缘电阻（20分）检验兆欧表好坏（6分）每错误一项不得分测量电机绕组间及绕组对地的绝
7、缘电阻（14分）相间绝缘电阻7分 相对地绝缘电阻7分 三、停、送电操作（20分）低压电源停电、送电操作停电或送电顺序错误此项不得分违反安全操作规程或安全文明生产酌情扣550分注：1、停、送电操作项目考核板由考点单位根据要求制作； 2、考试时间到，所有考生停止操作，并且交卷离场，接完线的考生等候考评员通知试车（已通电两次者除外）。试卷编号：1104深圳市特种作业（电工）实操试题考题名称：电工安全技术D姓名： 准考证号码： 考核日期： 年 月 日考核时间定额：120分钟 开考时间： 时 分 交卷时间： 时 分监考人： 评卷人： 总得分： 一、电气控制线路的连接（60分） 得分 考核项目评分标准得分
8、扣分记录及备注考评员签字1、选择和检查元件（6分）未进行选择和检查元件者不得分2、接线工艺（21分）1、布线整齐美观,主回路按规定颜色得3分；2、主回路横平竖直,弯成直角,得3分；3、接线端子不超过2根导线得3分；4、导线与端子接触良好得3分；5、无导线绝缘皮压入端子得3分；6、导线露铜不超过2mm得3分；7、导线与接线桩连接做羊眼圈或瓦型或反圈得3分。3、线路检查（5分）经考评员检查不能通电此项不得分4、通电试车（20分）1、第一次通电不成功扣10分2、第二次通电不成功或放弃不得分5、接地线（8分）电机,柜体,仪表外壳有一处不接地扣4分二、电气测量（通电试车成功后进行，24分）电动机电压测量
9、12分）电动机实际接法（2分）_线电压（5分）_相电压（5分）_电动机电流测量（12分）线电流（4分） 相电流（4分） 零序电流（4分） 三、照明线路故障检修（16分）在指定线路上进行线路故障检修操作错或漏一个步骤不得分违反安全操作规程或安全文明生产酌情扣550分注：1、线路故障检修操作项目考核板由考点单位根据要求制作； 2、考试时间到，所有考生停止操作，并且交卷离场，接完线的考生等候考评员通知试车（已通电两次者除外）。试卷编号：1105深圳市特种作业（电工）实操试题考题名称：电工安全技术E姓名： 准考证号码： 考核日期： 年 月 日考核时间定额：120分钟 开考时间： 时 分 交卷时间：
10、时 分监考人： 评卷人： 总得分： 一、电气控制线路的连接（70分） 得分 考核项目评分标准得分扣分记录及备注考评员签字1、选择和检查元件（10分）未进行选择和检查元件者此项不得分2、接线工艺（15分）A（15分），B（10分），C（5分）有一处未包绝缘此项不得分3、线路检查（10分）经考评员检查不能通电此项不得分4、通电试车（35分）1、第一次通电不成功扣20分2、第二次通电不成功或放弃不得分二、三相五线制系统模拟接线（30分） 得分 L3PEL1L2NM3 三相四线漏电断路器电动机灯泡单相插座违反安全操作规程或安全文明生产酌情扣550分注：1、考试时间到，所有考生停止操作，并且交卷离场，接
11、完线的考生等候考评员通知试车（已通电两次者除外）。 2、在实际操作中，电动机（M2）可以不接，但KM2应动作。试卷编号：附1105试卷编号：1106深圳市特种作业（电工）实操试题考题名称：电工安全技术F姓名： 准考证号码： 考核日期： 年 月 日考核时间定额：120分钟 开考时间： 时 分 交卷时间： 时 分监考人： 评卷人： 总得分： 一、电气控制线路的连接（70分） 得分 考核项目评分标准得分扣分记录及备注考评员签字1、选择和检查元件（10分）未进行选择和检查元件者此项不得分2、接线工艺（15分）A（15分），B（10分），C（5分）有一处未包绝缘此项不得分3、线路检查（10分）经考评员检
12、查不能通电此项不得分4、通电试车（35分）1、第一次通电不成功扣20分2、第二次通电不成功或放弃不得分二、保护接地（20分） 得分 1、有功电度表外壳接地（5分） 2、无功电度表外壳接地（5分）3、电流互感器K2接地（5分） 4、电动机外壳接地（5分）三、回答问题（10分）某有功表（或无功表）经电流互感器接入，本月读数为 ，上月读数为 ,电流互感器变比 ，实际用电量为 。（其中表的类型、读数及电流互感器变比由考评员现场指定并填写）违反安全操作规程或安全文明生产酌情扣550分注：考试时间到，所有考生停止操作，并且交卷离场，接完线的考生等候考评员通知试车（考评员认为不能通电者不予通电）。.U1K2K1UVWNPEFUV1W1TA1TA2TA3L1L2K2K2L3KW.hM3 FRKMKMKMFRU1W1SBSB1K1K1FUFU123456789Kvar.h98765432110试卷编号：附1106.电工安全技术C：停、送电操作项目考核板电工安全技术D：线路故障检修操作项目考核板
