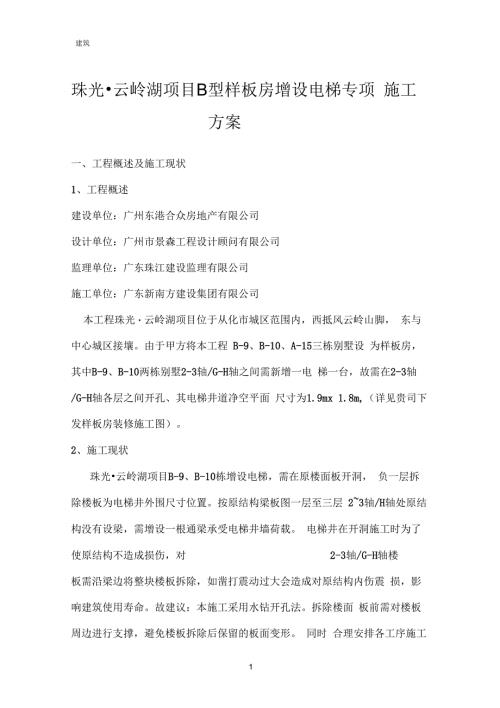

1、建筑珠光云岭湖项目B型样板房增设电梯专项 施工方案一、工程概述及施工现状1、工程概述建设单位：广州东港合众房地产有限公司设计单位：广州市景森工程设计顾问有限公司监理单位：广东珠江建设监理有限公司施工单位：广东新南方建设集团有限公司本工程珠光云岭湖项目位于从化市城区范围内，西抵风云岭山脚， 东与中心城区接壤。由于甲方将本工程 B-9、B-10、A-15三栋别墅设 为样板房，其中B-9、B-10两栋别墅2-3轴/G-H轴之间需新增一电 梯一台，故需在2-3轴/G-H轴各层之间开孔、其电梯井道净空平面 尺寸为1.9mx 1.8m,（详见贵司下发样板房装修施工图）。2、施工现状珠光云岭湖项目B-9、B
2、10栋增设电梯，需在原楼面板开洞， 负一层拆除楼板为电梯井外围尺寸位置。按原结构梁板图一层至三层 23轴/H轴处原结构没有设梁，需增设一根通梁承受电梯井墙荷载。 电梯井在开洞施工时为了使原结构不造成损伤，对2-3轴/G-H轴楼板需沿梁边将整块楼板拆除，如凿打震动过大会造成对原结构内伤震 损，影响建筑使用寿命。故建议：本施工采用水钻开孔法。拆除楼面 板前需对楼板周边进行支撑，避免楼板拆除后保留的板面变形。 同时 合理安排各工序施工顺序。二、编制依据业主提供的由广州市景森工程设计顾问有限公司的加装电梯施工图。1、混凝土结构加固设计规范 GB50367-20062、碳纤维片材加固混凝土结构技术规程
3、 CECS146: 20033、混凝土结构工程质量验收规范 GB50204-2002;4、建筑工程施工质量验收统一标准 GB50300-2001三、施工准备（一）技术准备根据本工程的特点、设计图纸和施工现场的具体条件，制定切实 可行的施工方案，安排施工计划。根据图纸计算出具体工程量，提出 各种材料的进场计划；同时要做好施工队伍的技术交底和安全交底工 作。（二）材料准备1、结构施工：钢筋、硅、模板、钢管、扣件2、结构加固：植筋胶、粘胶剂（三）主要机具准备1、结构拆除：钻孔机、电镐2、结构施工：电焊机、振动机、振动棒、手推车3、结构加固：电锤、吹风机、结构胶搅拌器、注胶器、角向砂 轮机（四）人员准
4、备1、结构拆除：杂工8人2、结构施工：木工2人，钢筋工2人，硅工2人，泥工23、结构加固：4人（五）现场准备1、拆除原结构上及周边影响施工的管道、管线以及其他障碍物。2、搭设便于施工操作、安全可靠的工作平台的安全支撑。3、若混凝土表面处于潮湿或渗水状态，除特殊情况，应进行疏水、 止水处理。4、若构件表面已风化、剥落、腐蚀、严重裂损，沿应剔除至露出混 凝土骨料新面；如钢筋外露，应清除锈蚀层以及周边的粘结失效的混 凝土，并打磨钢筋至其表面露出金属光泽后， 再按相关规定进行封闭 处理。5、加固施工前，各级施工人员应熟悉周边情况，了解加固构件的受 力和传力途径，对结构的变形、裂缝情况进行检查。若与设计
5、不符或 有质疑时应及时报告，经设计、监理等确认后方可进行施工。四、施工部署（一）工作内容1、原结构拆除：根据设计图纸要求，需将地下室至三层 G轴-H轴 乂2轴3轴处结构梁、板拆除，地下室地面挖除，挖土方至电梯底坑 下350mm处。2、结构施工：电梯基坑、一至三层电梯井外梁板施工，（详见附图1）。 （二）工期目标：1、结构拆除：15天2、结构施工：15天整体工期1个月五、施工工艺(一)结构拆除：1、施工流程：加固一弹梁边线一钻孔切割一凿除硅结构-清理一围护2、加固：对原结构板拆除之前，必须先对周边的板进行加固，并且 做好周边安全防护措施方可进行拆除。加固范围为拆除区域板四周的 梁，加固采用钢管及
6、可调顶托支顶，间距 1.2m,纵向水平杆分三道， 距楼面300mm设置一道扫地杆，距梁底300mm设置一道水平杆，上 下两道之间居中再设置一道水平杆。3、弹梁边线：拆除地下室顶板三层结构板时，应先在拆除范围四周 弹出梁内边线。4、钻孔切割：采用水钻排孔沿梁边缘钻孔。5、凿除硅结构：(1)地下室底板凿除：采取人工凿除硅的方法进行施工，在地下室G轴H轴 2轴3轴范围内(电梯井外围尺寸)凿除硅，挖土方至底板以下1.55m。(2)板结构凿除：因凿打震动过大会造成对原结构内伤震损，影响建筑使用寿命。故建议：本施工采用水钻开孔法，钻孔径 100mm沿 梁边线钻孔。钻孔后采取人工凿除硅的方法进行施工， 拆除
7、的施工顺 序为从中间向四周施工，根据钻孔平面将原板切割成4块小板，在下 层用钢管架支撑。原结构钢筋采用氧割割除；无损切割楼板后，新加梁（2-3轴/H轴）外侧300mm的原楼板，由人工剔凿，凿出的原板钢筋采用绑扎搭接方式与后植筋钢筋连接。（详见附图2）6、拆除结构完毕后，必须对凿出的硅碎块进行清理干净，运出场地； 并对四周进行围护，围护采用钢管搭设，安全网围护，围护高度为1.5m。（二）结构施工：1、施工流程：支模一清理硅接口一植筋一钢筋绑扎一混凝土浇筑一养护拆模2、支模：采用钢管搭设支撑架，18mm胶合板支模。梁板施工方法 与原主体结构施工一致此处不再赘述。3、清理硅接口：在新旧硅交界面处，将
8、原硅表面凿毛至全表面露出新鲜硅，深度大约为1020mm,形成凹凸均匀的毛糙表面。用清水和钢丝刷把混凝土毛面粉尘清洗干净，淋水养护12小时以上，在浇筑新硅之前0.5小时，涂刷界面处理剂，界面处理剂采用 32.5R的普通硅酸盐水泥，水灰比为0.5。4、植筋（1）植筋位置、新增梁植筋：根据电梯井梁配筋图需从框架梁植入梁钢筋，锚入梁深度15d。、浇筑楼板需在四周框架梁植入板筋（ 巾8150,锚入梁深度12d。、新增电梯石专墙转角处设构造柱（200m储200mm,锚入梁深度15d。、新增电梯砖墙拉结筋植筋：沿原框架柱、或构造柱高度每隔500mmi 2巾8钢筋，其钢筋锚入柱12d,伸入石专墙1000mmg
9、墙垛长。（详见附图3）（2）植筋工艺施工工艺流程：放线-钻孔-清孔-注胶-钢筋植入一成品保护、放线：根据图纸尺寸放出钢筋点位线。、钻孔：钻孔时严格按设计要求施工，钻孔时要尽量避开原结构钢筋。 钻孔周围灰尘清理干净用气泵、毛刷清孔，清刷完毕后，要使孔洞内最终 达到清洁干燥。根据弹出的钻孔位置，用冲击钻钻孔，孔深和孔径按图纸 要求确定。钻孔的钻头要比原钢筋大一个型号。、清孔：钻孔等干燥后用吹风机吹净孔内粉尘，确保孔内壁无浮 尘水渍。、注胶：将注胶枪嘴插入孔内，缓慢将胶注入孔内，注胶量以钢 筋插入后锚固胶将孔内填满，锚固胶从孔内溢出为准。、钢筋植入：植筋应在注胶完成后立即进行。为保证胶体饱满， 注胶
10、完成后，将加工好的钢筋植入端醮少许胶液缓缓插入植筋孔。操作时要边插入边沿一定方向转动多次，以使植筋胶与钢筋和混凝土孔 壁表面粘结密实。、成品保护：对埋植好的钢筋应做好保护工作，以防在锚固用胶固化时间内，钢筋被摇摆或碰撞。5、钢筋绑扎：新设梁纵向钢筋采用焊接方式与后植筋钢筋连接。钢筋绑扎时确保绑扎牢固，保护层垫块设置到位。6、混凝土浇筑：新浇筑硅必须沿着梁依次浇筑完毕，振捣密实，最后 收面时压光处理。每个楼层浇筑硅时留置1组同条件养护试块及1组 标准养护试块。7、养护：硅浇筑完毕后8小时开始进行养护，养护时间为每天三次， 连续养护天数不小于7天。8、拆模：根据现场实际温度情况及养护情况， 101
11、4天可送同条件 养护试块进行试验，当同条件硅试块强度值达到标准值的 75%时，即 可拆除模板。(三)新增电梯砌体工程(1)新增电梯石专墙采用灰砂石专砌筑；(2)沿原框架柱、构造柱高度每隔500mn留2巾8钢筋用于拉结砌体墙，拉结筋长度为1000mm.(3)按砌块尺寸和灰缝厚度计算砌块皮数和排数，首层预摆，根 据皮数和确定拉结筋位置，进行植筋、立皮数杆、拉线，准备砌筑。(4)遇电梯门口时，需先现浇一根过梁，浇筑完硬化后才能继续 砌筑。(5)砌体砌至顶部最后一皮砌块时，改用斜砌顶砖，砖倾斜角度 约4560度，两边往中间砌(“倒八字型”)，砂浆应饱满密实(此 斜插砖应在下部砌体完成7日后再施工)。1
12、电梯井顶板采用双20#工字钢梁便于电梯挂钩。2、建筑垃圾（拆除墙体、拆除楼板硅等）采用人工清理，运出场地。六、安全施工措施1、在拆除原结构时，必须做好下一层的四周防护工作，用警戒线将 可能洒落硅的区域进行围护，施工时派专人看守，严禁有人闯入该区 域。2、拆除完原有结构时，必须对电梯井空洞部位进行防护，防护采用钢管搭设2m高架子，安全网进行围护。3、所有机电设备应由专人操作、维修、保养，他人不得私自拆卸或 使用。机械设备在维修、保养、停止使用时必须断电，禁止超载或带 病作业，带电维修。4、手动工具使用前由专人检查工具的安全性，电线不得张拉过紧， 不得扭结或缠绕，不得在水中浸泡，避免触电。5、易
13、燃、易爆、有毒物品要专人保管，使用时严格执行限量领料。6、植筋时，操作人员必须戴绝缘手套，穿绝缘鞋，戴护目镜和手套。7、在同一垂直面内上下交叉作业时，必须设置安全隔板，下方操作 人员应戴好安全帽。8、采用手推车运输砂浆时，不得争先抢道，装车不应过满；卸车时 应有挡车措施，不得用力过猛或撒把，以防车把伤人。9、墙身砌体高度超过地坪1.2M以上，必须及时搭设好脚手架，不准 用不稳定的工具或物体在脚手板面上垫高工作。10、已砌筑完成的电梯井，必须在电梯门口搭设好安全防护。11、严格按照有关规范的质量要求及设计的要求进行施工。广东新南方建设集团有限公司（四）2016年3月16日142巾20-15004124150M闾50二 C巾 88600X600按平面期1O07f .-r .rf电梯基坑大相附图14C0C一层至-右强平酗 献物赧和计附图2附图3现场施工照片现场施工照片现场施工照片
