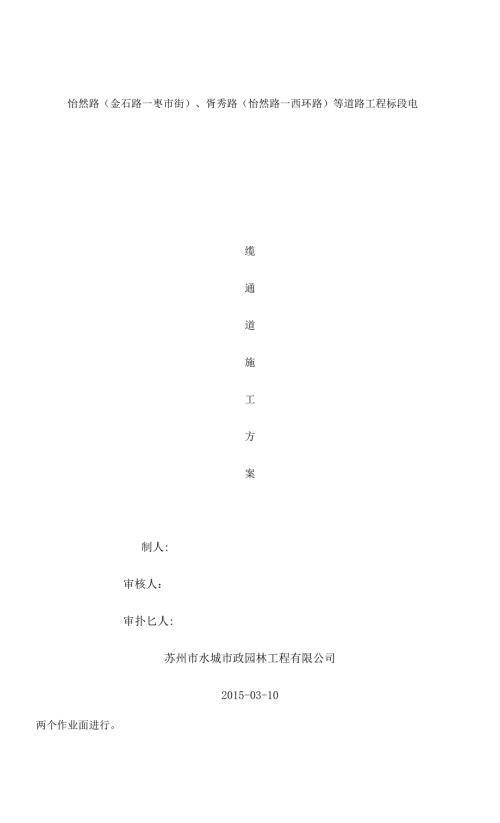

1、怡然路(金石路一枣市街)、胥秀路(怡然路一西环路)等道路工程标段电缆通道施工方案制人:审核人:审扑匕人:苏州市水城市政园林工程有限公司2015-03-10两个作业面进行。施工方法(一)沟槽开挖1、测量放线现场采用全站仪测量放样,确定出管线和工作井基坑位置,报请监理工程师 现场检验后,分别在设计中心桩的两侧每10m桩号放出电缆沟的开挖边桩,用石 灰画出边线,按0.5%放开挖边坡线。根据沟槽深度不同,采取两种沟槽开挖方式:(1)当沟槽开挖深度小于3m时:(2)当沟槽开挖深度大于3m时:2、沟槽开挖为保证工期,现场施工主要采用机械进行开挖,机械主要采用200型挖掘机。 挖方分层进行:表层采用机械进行
2、开挖,以下层次遇排水管线和接近开挖底标高 时,采用人工进行开挖,防止排水管线被破坏或土石方超挖。按照标识的范围进 行开挖,确保底层土保持不被扰动,开挖出来的土石方堆放在沟槽侧面,与沟侧 保持3m的距离,且两侧堆土不得高于1.5m,并及时运除余土。机械开挖时,预 10-20cm基底部分,人工再开挖至设计沟底标高,并整平,铲掉表层松散土石 方,如有超挖,用石砂找平并进行夯实。沟槽开挖至设计标高后,由现场监理进行验槽,合格后方可进入下一工序。(1)基坑开挖后及时排出坑内积水,采用污水泵抽排水,在基坑边坡处设临时 支撑或减小堆土荷载确保其稳定性。(2)在沟槽底部,填平后采取强夯,保证足够的密实度以确保
3、地基承载力。(3)沟槽开挖完毕后,立即浇筑垫层进行封闭。3、垫层施工(1)基坑经检测合格,并经驻地监理工程师和试验监理工程师确认后进行 皎垫层的施工;(2)混凝土垫层为C20俭,罐装磔搅拌车将佐运输至浇注施工现场,在运 输过程中保证磔不离析、不泌水。(3)玲自由下落的高度不大于1.5m,如大于1.5m采用导管等方法降低自 由倾落高度,以防止碌产生离析。(4)施工时,控制好役垫层的宽度、厚度。由于垫层厚度小于10cm,振捣 时可用平板式振动器进行振捣,振捣器必须纵向、横向各拖动两次以上,拖动振 动器时必须缓慢拖动,振捣至表面泛浆,无较大气泡冒出才算振捣合格。4、复测放线将沟槽底垫层边桩、中桩高程
4、放出,通知监理工程师到现场检查合格后,再 进行下一道工序。(二)电缆保护管安装校垫层完成,经监理单位验收合格后,方能进行安装工作。1、管道运输、堆放(1)管材运输时,应放置平稳,禁止人货同车。(2)管材卸车时,应轻拿轻放,不得直接自车上推下,应人工或吊车搬运, 加以保护,以防止碰撞损坏。(3)管道运至施工现场后,应按类别、型号规格分开堆放整齐,产品堆放 场地应平整。堆码高度小于血,分层交叉堆放,承插口部位应交错放置,防止 挤压变形。2、管道安装PVC-C管道,保护管连接采用承插式安装,需要在承插内加密封圈。(1)安装前对管材逐根检查,有无裂纹、弯曲质量等缺陷,按厂家技术要 求进行安装。(2)用
5、清洁抹布擦净管了的插入端外表面和承插端里面及橡胶密封圈。(3)为了易于插入可以使用润滑剂,其方法即将润滑剂均匀地涂敷在擦净 的橡胶封圈里面及插入端四周表面。润滑剂应使用中性洗净剂的溶液或起泡沫的 肥皂,切忌使用油和润滑脂,以免使橡胶圈老化。(4)保护管的连接和敷设:先将管子配置好,然后按顺序将管插接。插管 时可用机械(插管机)操作,也可用槌打的方法插入。采用槌打的方法时,需在 管道的槌打端头垫上厚木板进行槌打。对向配管的,将管切断,将切管一头插入, 一头采用中间接头连接,或两头均采用中间接头连接。(5)对于排管接口处,两端各加0. m的包封,在第一层排管敷设好后,其 面上加覆C25於到第二层底
6、面厚度即可,然后将第二层排管敷设(不必等混凝土 干燥即可排管)。在第二层排管面上,用同样的方法及厚度加覆混凝土。但在最 上面一层的排管面上的混凝土加覆到10cm厚度,需7-10天保养期。3、回填土的覆盖在排管完毕以后,即可覆盖回填土。回填时,在管的周围必须将砂由下至上 逐层填埋密实,每层20m,用蛙式夯夯实,待高出管顶50cm后方可采用压实机 具,以防止填砂不良引起路面下沉和管道的Z字型移位。将回填土压实、整平至 路基。(三)电缆工作井施工1、工艺流程基坑开挖一地基强夯一垫层浇筑一井底钢筋及模板制安一浇筑井底吮一井 壁钢筋及模板制安一浇筑井壁趋一井顶钢筋及模板制安一浇筑井顶佐一井内构 件安装(
7、1)基坑开挖:放坡及开挖同沟槽开挖。(2)垫层施工前,垫层下地基进行强夯,强夯后地基承载力特征值不小于 150Kpao经现场监理认可后,进行校垫层施工。2、钢筋工程(1)垫层浇好后,应进行底板钢筋的绑扎,底板钢筋的配制应在垫层浇筑前 完成并分类堆放,钢筋绑扎前先在垫层面上放样,弹出池壁墙的轴线。绑扎时, 严格按设计要求绑扎,先底层后上层,钢筋接头采用搭接,再安装好池壁墙的基 础插筋。在安装绑扎钢筋的同时,也应安装好相应的预埋件,钢筋保护层厚度应 严格控制。(2)底板钢筋绑扎完成后,应进行模板安装。(3)钢筋接头采用搭接,受拉钢筋搭接长度为10d,锚固长度不得小于800mm, 接头应相互错开,同
8、一截面处钢筋接头数量不得大于总数量的25%。遇孔洞时 应尽量绕开不得截断,如必须截断时应与孔洞加固环筋焊接锚固。3、模板安装(1)模板采用组合钢模,模板应平整,且拼缝严密不漏浆,并应有足够的刚 度、强度。(2)模板构造应牢固稳定,可承受玲拌合物的侧压力和施工荷载,且应装拆 方便。(3)模板使用前,模内的垃圾、泥土和钢筋上的油污等杂质,应清除干净。(四)混凝土施工1、税的浇筑和振捣混凝土采用商品校浇筑。(1)钢筋及模板工程验收合格后,即可开始浇捣玲,玲浇筑前把役计划用量 提前进行上报,以便商品役站能够配备足够的役。(2)碇浇捣时,应严格按操作规程进行施工,严禁漏振、过振、离析等现象 发生。2、混
9、凝土养护工作对抗渗佐的养护要求较严,墙体采取不拆模养护。拆模时抗渗佐的强度必须 超过设计强度等级的70%,磔中心温度与环境温度之差,不得超过25C,以防 校表面产生裂缝。混凝土拆模后派专人负责养护,浇水次数以能保持混凝土有足够的润湿状 态,养护期一般不少于七昼夜。渗有缓凝剂的混凝土养护不少于14d,养护强度 达到1. 2MPa以上方能上人操作。拆模后该回填土的地方应立即回填。3、基坑回填:税沟槽回填。施工质量保证(一)施工质量保证机构本项目为保证施工过程中的质虽,成立全面质量管理领导小组,组织机 构如下:质量管理领导小组组长:李树爱副组长:丁永华组员:陶俭、杭强、李同进(二)施工质量保证措施1
10、采用“三验一督”制,进行每一环节的质量控制。“三验”指现场施工、 技术员进行第一道验收,质检员进行第二道验收,技术负责人进行第三道验收,“一督”是请驻地监理作监督签证证验收,以确保工程质量的万无一失。2、沟槽应分层对称回填、夯实,每层回填高度不宜大于0.2m。在管底基 础至管顶以上0.5m范围内,必须采用人工回填,严禁用机械推土回填,且不宜 用夯实机具夯实。3、管顶0.5m以上沟槽采用机械回填时应从管轴线两侧同时均匀进行,并 夯实、碾压。4、管道安装完成后,管道内部应无积水,且无杂物堵塞。5、电缆保护管应有不小于0.5%的排水坡度。且导管连接时,管孔应对准, 接缝应严密,不得有地下水和泥浆渗
11、入。6、硬质塑料管在套接或插接时,其插入深度宜为管子内径的1.广1.8 倍。在插接面上应涂以胶合剂粘牢密封;采用套接时套管两端应封焊。税原材料 必须符合现行国家标准、施工及验收规范和设计的有关规定。7、检查电缆工作井模板尺寸,坚固性,是否有缝隙、杂物,对欠缺之处应及时纠正。8、检查工作井配筋,钢筋保护层,预埋铁件,穿墙管等细部构造是否符合 设计及规范要求。合格后填写隐蔽工程验收记录。检查役拌合物在运输、浇筑过程中有否离析现象,观察浇捣施工质量,发现 问题及时纠正。(三)工期保证措施1、组织具有丰富同类工程施工经验和责任心强的工程技术各类专业管理人 员和施工队伍上场,进行电力管线的施工。2、实行
12、项目法施工管理方式,做到统一组织、统一管理、统一计划协调、 统一物资供应、统一资金收付。施工队伍在项目经理部的统一领导下,互相协作 配合共同完成所承担的施工任务。3、发挥整体优势,对施工队伍实行动态管理,合理组合。(四)安全保证措施贯彻执行建设工程施工现场管理规定,按建筑施工安全检查标准XJGJ59 一2011)的规定,实行安全施工现场达标,执行苏州市建筑工地文明施工标准的 有关文件规定创建一个安全文明的施工环境。本项目为全过程、全方位的安全管理,成立安全管理领导小组,组织机构如 下:安全管理领导小组组长:李树爱副组长:丁永华组员:杨辰、张基友(_)安全施工保证措施1、严格贯彻国家劳动安全法规
13、严格执行国家行业标准,加强现场人员 的安全教育工作。2、严格执行国家及苏州市有关安全生产标准及规定。3、建立健全安全生产责任制和安全保证组织体系,严格履行体系要求。 进入施工现场人员,应严格遵守安全生产规章制度,做好各级安全检查培训工作。4、施工机械须挂好安全操作牌,操作人员持证上岗,现场职工应佩带各 色安全帽及职别标志。5、设置专职的安全监督人员,每周召开安全会议,检查安全规章制度的 落实情况,及时发现和消除事故隐患。6、施工现场用电应严格执行施工现场用电安全管理规定,加强电源管 理,防止发生电器火灾和人身伤亡事故。电工、焊工等特殊工种必须持证上岗, 电工操作时必须有安全监护人。7、机械设
14、备应实行定人定机制度,确保机械设备正常转动和操作人员及 他人在施工中的安全。8、在作业区设立防护围栏、警告标志,并有专人监护,严禁非作业人员 入内。9、现场配置相应种类、数量的消防器材。(六)安全生产注意事项1、除遵守安全生产的规定和有关技术措施、安全操作规程外,根据工程 特点还必须注意用电、中小型机具、防火等问题。2、施工现场要平整压实,做好排水措施。3、夜间施工,工地应有足够的照明。、4、施工人员要认真检查使用机具,关键部位重点检查,经试运转,符合安全施工要求,方能正式投入生产施工中。5、遇雨雪、六级以上大风,应暂停施工。6、施工现场内电线,电缆均要埋设或架空,避免碾压。7、机械操作人员要
15、正确操作各类机械,杜绝误操作损伤施工人员。文明施工及环境保护措施本项目为施工过程的文明及换保管理,成立全面环保管理领导小组,组织 机构如下:组长:李树爱副组长:丁永华组员:杨辰、陶俭、杭强(一)文明施工措施1、施工中严格执行河北省及唐山市有关施工现场文明施工的规定。2、根据场地实际情况,设施设备按现场布置图规定设置堆放,施工现场设立临时围挡,场区外安放施工标志牌、安全警示标志。3、工地始终做到整洁有序、文明施工、工完料尽,保护当地水资源和建筑物,避免造成损失。4、路面开挖地段,应设置安全防护栏,标示牌和红色警示灯,以防车辆、 行人误入而发生不幸。5、路面从开挖到回填前,开挖段应派专人守护,以防
16、不测。6、管沟开挖后,应及时进行管道的铺设、安装,并尽快回填、夯实、恢复 路面。7、道路畅通、平整不积水,建筑垃圾集中堆放。8、管材、钢筋等材料要分型号、规格、货架式堆放,并排牌标明规格,成 型钢筋必须标明使用部分。保证现场各类材料堆码有序。(二)环境保护措施1、健全组织,专人负责环保工作的检查、监督,发现问题及时处理。2、现场施工注意粉尘、废气、噪音污染,降到最低限度,达到环保要求,注意 控制噪音,以免影响附近其它施工及生活人员的正常工作及休息,注意控制扬尘, 以免对大气造成污染。3、生产生活垃圾必须倒在指定专设垃圾堆放地进行处理,施工垃圾做到每 天清运。4、施工现场及时完成“三通一平”创造
17、良好的施工环境,建设文明工地。5、施工中注意检查机械油料的“跑、冒、滴、漏”现象,避免污染环境。6、施工机具要做到摆放整齐,机身保持整洁,标语编号明显,安全装置灵 敏有效,机棚内外干净。7、运输各种材料、垃圾等有遮盖和防护措施,防止泥浆等随车带出场外, 影响市容环境卫生。电力管道施工方案一、工程建设概况工程名称:怡然路(金石路一枣市街)、胥秀路(怡然路一西环路)等道路 工程标段;建设单位:苏州运河文化发展有限公司;1. 1.3设计单位:苏州苏信电力设计咨询有限公司;1. 1. 4施工单位:苏州市水城市政园林工程有限公司;1.1. 5监理单位:苏州相城建设监理有限公司;1.1. 6工程内容:电缆
18、通道1. 1.7 开竣工日期:计划于2014年8月25日开工(以监理fit准日期主准),计划于2015年8月24日竣工,总工期为365日历天;1. 2工程建设场地特征工程区域位置:1、金石路金石路建十二通道电缆管沟,电缆通道位于道路南侧人行道,电缆通道距道路中心线6. 0米。本工程中,新建电缆通道总长181米,其中,十二通道佐电缆沟21米,十二通 道玻璃钢管敷设148米,四通道玻璃钢管敷设12米。新建通道沿线地形:沥青路面30米,人行道路面151米。2、络新路络新路建十二通道电缆管沟,电缆通道位于道路南侧人行道,电缆通道距道 路中心线5.0米。本工程中,新建电缆通道总长251米,其中,十二通道
19、玲电缆沟32米,| 二 通道玻璃钢管敷设199米,四通道玻璃钢管敷设20米。新建通道沿线地形:沥青路 面35米,人行道路面216米。3、怡然路(金石路-枣市街)怡然路(金石路枣市街)建十二通道电缆管沟,电缆通道位于道路东侧人行 道,电缆通道距道路中心线6. 5米。本工程中,新建电缆通道总长1269米,其中,十二通道税电缆沟275米,十二 通道玻璃钢管敷设890米,四通道玻璃钢管敷设104米。新建通道沿线地形:沥青路 面173米,人行道路面1096米。4、胥秀路(怡然路西环路)胥秀路(怡然路西环路)建十二通道电缆管沟,电缆通道位于道路南侧人行道, 电缆通道距道路中心线11. 20米。本工程中,新
20、建电缆通道总长374米,其中,十二通道吃电缆沟63米,十二通 道玻璃钢管敷设267米,四通道玻璃钢管敷设267米。新建通道沿线地形:沥青路面330米,人行道路面44米。5、港兴路港兴路建八通道电缆管沟,电缆通道位于道路东侧人行道,电缆通道距道路中心线5. 4米。本工程中,新建电缆通道总长536米,其中,八通道玲电缆沟107米,八通道PVC管敷设391米,四通道PVC管敷设38米。新建通道沿线地形:沥青路面71米,人行道路面465米。6、港通路港通路建八通道电缆管沟,电缆通道位于道路东侧人行道,电缆通道距道路 中心线5. 4米。本工程中,新建电缆通道总长550米,其中,八通道彼电缆沟94米,八通
21、道PVC管敷设412米,四通道PVC管敷设44米。新建通道沿线地形:沥青路面74米,人行道路面476米。7、新工路新工路建八通道电缆管沟,电缆通道位于道路南侧人行道,电缆通道距道路中心线4. 4米。本工程中,新建电缆通道总长120米,其中,八通道佐电缆沟10米,八通道PVC管敷设110米,新建通道沿线地形均为人行道路面。8、胥秀路(桐泾南路华亭路)胥秀路(怡然路西环路)建十二通道电缆管沟,电缆通道位于道路南侧人行道, 电缆通道距道路中心线11. 20米。本工程中,新建电缆通道总长493米,其中,十二通道佐电缆沟113米,十二通 道玻璃钢管敷设294米,I 二通道玻璃钢管过桥敷设17米,四通道玻
22、璃钢管敷设69 米。新建通道沿线地形:沥青路面83米,人行道路面393米,桥面17米。编制依据1、电力工程电缆设计规程(GB50217-2007)2、电气装置安装工程电缆线路施工及验收规范(GB-50168-2006)3、城市电力电缆线路设计技术规定(DL/T5221-2005)4、电力电缆用导管技术条件(DL/T8O2.10O2.6)工程施工特点(一) 施工注意事项1. 电缆通道开挖时,应注意周围有无其它管线,如有特殊情况另行协商。2. 十二通道电缆沟双侧安装可固定抱箍型复合材料电缆支架,电缆支架用612 钢膨胀螺栓固定在电缆沟沟壁上。3. 结合现场地形,在道路高程较低的地段,电缆沟排水用6
23、 200玻璃钢管就近直接接入道路排水系统或河道中。4. 电缆标志桩、标志板,电缆标示牌置于电缆上方,每20米放一处。电缆标志 桩用于绿化等无行人通行的地段,电缆标志板用于人行道等行人通行的地段,电缆标 志牌用于机动车道,非机动车道等地段。5. 电缆沟需制作电缆井,电缆井采用钢纤维混凝土检查井,其型号为 1040M800-B (AJ),(用于人行道及绿化带选用B级荷载电缆井,用于机动车道及非 机动车道选用AJ级荷载电缆井),一般情况下,每段电缆沟中间制作一只电缆井,若 电缆沟长度大于20米(含20米)时,每隔20米,在电缆沟中间增加一只电缆井, 电缆井具体位置现场定。6. 横穿道路预埋管施工时,
24、车道最低点的道路标高作为玻璃钢管敷设图中的道 路基面。(二)工程质量要求本工程是市政配套工程,具有质量要求高,工程牵涉面广,因此要求必须精心组 织,规范施工,在施工准备阶段制定详细的切实可行施工计划,建立健全和完善质量 的体系组织机构,并在施工过程中严格执行IS09002标准,按IS09002程序文件要求 对工程质量进行跟踪、检查和控制。同时材料人员严把材料设备关,杜绝不合格材料、 设备、半成品进入施工现场内。施工人员严把施工质量关,严格按有关规范和设计要 求进行施工作业,控制好各工序质量,杜绝不合格产品进入下道工序,实行质量“三 检制”,把质量事故的苗头消灭在萌芽状态中,确保工程质量万无一失
25、三)工期要求本工程时值本地区冬季施工,每天有效作业时间有限,需材料组织及时到位,人 工和机械加大配置确保施工工期。施工部署(一)施工总体目标我部将认真贯彻执行质量方针,“精心组织、规范施工、质量第一、信誉至上”。 优化组合调配施工技术力量,各项资源全力予以保证。采用先进成熟的施工工艺,采 取各项有力措施,确保工程安全、文明施工,按合同要求及承诺全面完成工程任务, 确保以下管理目标的实现:1、工程质量目标工程一次交验合格,确保优良工程。2、安全管理目标按建筑施工安全检查标准(JGJ59-2011)的规定,实现现场安全达标,杜 绝死亡、重伤事故,重大设备、交通和火灾事故。3、文明施工目标贯彻执
26、行建设部建筑工程施工现场管理规定和JGJ59-2011中有关文明施工 检查标准,强化施工现场管理工作,建成文明施工标准化现场。(二)施工组织与管理1、施工组织机构为确保该工程总体目标的实现,本着“科学组织,精心施工的精神,按照重点工程施工的要求,在项目经理统一领导下,按照“项目法”施工模式实施管理。项目 经理对工程质量、进度、安全、文明施工、经济效益等全面负责。项目经理:李树爱技术负责人:丁永华质量员.陶俭安全员:杨辰施工员:杭强资料员:纪德波预算员:张基友施工班组2、管理职责项目经理负责组织健全各阶段现场项目部,全面履行施工合同。定期检查工 程施工进度、施工质量、施工安全,并对工程施工生产的
27、重大问题进行决策。技术负责人负责编制施工技术指导文件,并做到逐级交底。质量员负责现场 人工机械和材料组织管理工作,落实完成各项施工的质量控制任务。按施工进度 计划及时组织每施工阶段所需的材料进场,经检测和验收复核后报监理投入施工 生产使用。按照标准对管材、管件进行验收,签字验收时,应做如下外观检查: 保护管内外表面光滑,无铁屑、毛刺; 保护管外表面无穿孔、裂缝及显著锈蚀的凹凸不平现象;3、施工配合严格执行业主、设计院、监理单位发出的文件和修改、变更、整改等有关通 知,密切配合业主、设计院、监理单位做好本工程的综合管理工作,使工程质量、 进度得到有力保障。4、施工准备施工机械准备序号名 称单位数量型号1污水泵Zs4150ZW2挖掘机台2200型3汽车台25T4吊车台28T5碇振动棒台86发电机台230KW7全站仪台1DTM-352C8水准仪台1AL-329平板振捣器台410夯实机具台4蛙式夯、强夯机11压路机台15、进度计划本工程计划从2015年3月20日开始施工,本工程施工分高、低压电缆通道
