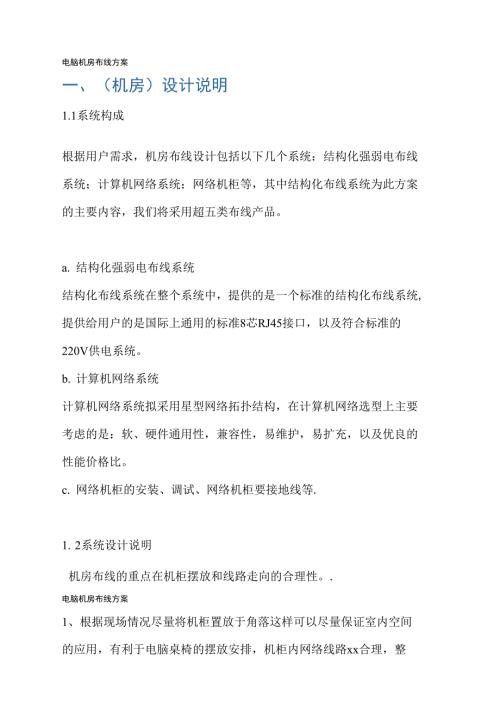

1、电脑机房布线方案一、（机房）设计说明1.1系统构成根据用户需求，机房布线设计包括以下几个系统：结构化强弱电布线 系统；计算机网络系统；网络机柜等，其中结构化布线系统为此方案 的主要内容，我们将采用超五类布线产品。a. 结构化强弱电布线系统结构化布线系统在整个系统中，提供的是一个标准的结构化布线系统, 提供给用户的是国际上通用的标准8芯RJ45接口，以及符合标准的 220V供电系统。b. 计算机网络系统计算机网络系统拟采用星型网络拓扑结构，在计算机网络选型上主要 考虑的是：软、硬件通用性，兼容性，易维护，易扩充，以及优良的 性能价格比。c. 网络机柜的安装、调试、网络机柜要接地线等.1. 2系统
2、设计说明机房布线的重点在机柜摆放和线路走向的合理性。.电脑机房布线方案1、根据现场情况尽量将机柜置放于角落这样可以尽量保证室内空间 的应用，有利于电脑桌椅的摆放安排，机柜内网络线路xx合理，整 洁大方无折角，机柜采用42U高?标准机架，通风顶盖排氧扇单元4 把，带锁钢质装拆式侧门1对，全钢化玻璃带透风栅前门1个，带锁 全XX后门1个，六输出万能电源插座1个，线缆XX线槽，配理线器。2、网络线路尽量隐蔽铺设或沿墙根离地走向，尽量避免出现线槽跨 过路通道现象，即使不可避免岀现跨过路通道时，过路通道部分应采 用弧而线槽防止过路时碰绊，经常踩踏部分应采用不锈钢制线槽。3、网线到电脑终端处应留有合理xx
3、便于维修不会拘谨，并与其 他电脑连接线路捆扎梳理，水晶头制作牢固，防止插拔时线芯脱离。各条网络线应采用色标或不易脱落标签标注便于日后维修维护。4、强电应做好功率核算，采用合理线径铺设（推荐用4 mm BV线） 并尽量做到与网线分离。电脑终端插排固定在桌北或地而，各个接头 捆扎牢固防止漏电。5、根据客户需求提前沟通安装必要软件系统，并做好相应备份，方 正电脑具有网络同传功能，可将备份系统通过网络传递到一台或多 台电脑，大大降低了客户的维护量。.电脑机房布线方案1. 3施匸方案3. 1工程组织a布线督导各种线缆的敷设是综合布线中最重要的步骤，因此为了保证布线过程 中的线缆不受损坏和整个系统性能的
4、可靠性与稳定，我公司的工程师 敷设过程严格按照相应的国际规范完成。从水平线缆到每个机柜的安 装，高质量的工程安装能确保布线的质量，保证了系统的可靠性与耐 用。b配线为保证综合布线系统各项指标均能达到设计指标，我公司工程师将负责对配线架和跳线进行安装，并向用户提供配线表。工程实施阶段和限期整个施工应分阶段实施，并于规定时间前完成施工的所有任务。施工分四个阶段：第一阶段：线槽、机柜安装连接。第二阶段：线缆敷设，负责保质迅速完成全部铜缆致设工作。第三阶段：配线架、双绞线、系统测试。.电脑机房布线方案第四阶段：系统培训和相关文档交接。C施工工艺要求布放电缆的规格程式应用应符合设计要求。布放路由应符合施
5、工设计规定。1）光、电缆布放时，每个拐弯处及过线盒处应设专人，按统一指挥牵 引，牵引中保持线缆呈松弛状态，严禁出现打小圈和死弯。2）所有的线要有标识，线缆在布放路由上处于易受外界损伤的位置时，应采取保护措施。3）光缆在线槽出口和拐弯点应绑扎，上下走道和爬增的绑扎部分，应 垫胶管，避免受侧压，有特殊要求预留的应按设计要求预留。4）线缆捆绑要牢固，松弛适度、紧密、平直、端正。绑扎线扣要整齐一致线缆弯曲半径不应小于线缆直径20倍5）布放跳线应松紧适度，整齐xx。布线的两端必须有明显标志，不 得接错，插界部位应紧密牢靠，接触良好。接插端子不得折断和弯曲, 线缆插接完应进行整线，外观应平直整齐。.电脑机
6、房布线方案6）电缆剖头处应平齐，严禁损伤芯线及绝缘。芯线应按色谱规定的色 序分线。绑扎线扣松紧适度，扣距均匀，线束顺直，芯线保持自然扭 绞，出线整齐准确。7）所有配线架和机柜的安装位置应符合平面设计图，安装牢固，光、 电端子板的安装位置应符合设计要求，各种标志完整XX。8）过线槽的装置牢固，排列整齐。d工程管理公司不但在网络工程设计方面具有丰富的经验，并且在工程的管理和实施方而具有成熟的经验。3. 2工程进度安排提供有关工程进展、工程师人力资源、测试仪器工具，并结合时间因素优化工程进度。在工程进度中，每周负责向甲方提供各种与网络工程有关的文件：进货仓库当H剩余物料的管理物料的运输.电脑机房布线方案现场废料的清理现场成品的保护工程变更和洽商人力资源和工具、实践等关系分配表”现场工程人员安全措施。根据用户需求可在用户施工现场交货。所有产品均为合同项目中的原厂包装产品。3. 3布线系统管理为了方便用户的管理，我们；并向用户提供整套布线管理资料：包括布线详图、配线管理图表等有关资料。.
