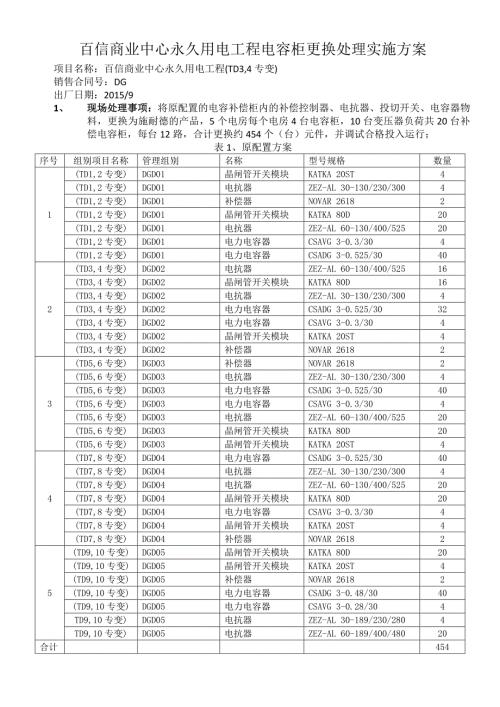

1、百信商业中心永久用电工程电容柜更换处理实施方案项目名称：百信商业中心永久用电工程(TD3,4专变)销售合同号：DG出厂日期：2015/91、 现场处理事项：将原配置的电容补偿柜内的补偿控制器、电抗器、投切开关、电容器物料，更换为施耐德的产品，5个电房每个电房4台电容柜，10台变压器负荷共20台补偿电容柜，每台12路，合计更换约454个（台）元件，并调试合格投入运行；表1、原配置方案序号组别项目名称管理组别名称型号规格数量1(TD1,2专变)DGD01晶闸管开关模块KATKA 20ST4(TD1,2专变)DGD01电抗器ZEZ-AL 30-130/230/3004(TD1,2专变)DGD01补偿
2、器NOVAR 26182(TD1,2专变)DGD01晶闸管开关模块KATKA 80D20(TD1,2专变)DGD01电抗器ZEZ-AL 60-130/400/52520(TD1,2专变)DGD01电力电容器CSAVG 3-0.3/304(TD1,2专变)DGD01电力电容器CSADG 3-0.525/30402(TD3,4专变)DGD02电抗器ZEZ-AL 60-130/400/52516(TD3,4专变)DGD02晶闸管开关模块KATKA 80D16(TD3,4专变)DGD02电抗器ZEZ-AL 30-130/230/3004(TD3,4专变)DGD02电力电容器CSADG 3-0.525/
3、3032(TD3,4专变)DGD02电力电容器CSAVG 3-0.3/304(TD3,4专变)DGD02晶闸管开关模块KATKA 20ST4(TD3,4专变)DGD02补偿器NOVAR 261823(TD5,6专变)DGD03补偿器NOVAR 26182(TD5,6专变)DGD03电抗器ZEZ-AL 30-130/230/3004(TD5,6专变)DGD03电力电容器CSADG 3-0.525/3040(TD5,6专变)DGD03电力电容器CSAVG 3-0.3/304(TD5,6专变)DGD03电抗器ZEZ-AL 60-130/400/52520(TD5,6专变)DGD03晶闸管开关模块KA
4、TKA 80D20(TD5,6专变)DGD03晶闸管开关模块KATKA 20ST44(TD7,8专变)DGD04电力电容器CSADG 3-0.525/3040(TD7,8专变)DGD04电抗器ZEZ-AL 30-130/230/3004(TD7,8专变)DGD04电抗器ZEZ-AL 60-130/400/52520(TD7,8专变)DGD04晶闸管开关模块KATKA 80D20(TD7,8专变)DGD04电力电容器CSAVG 3-0.3/304(TD7,8专变)DGD04晶闸管开关模块KATKA 20ST4(TD7,8专变)DGD04补偿器NOVAR 261825(TD9,10专变)DGD05
5、晶闸管开关模块KATKA 80D20(TD9,10专变)DGD05晶闸管开关模块KATKA 20ST4(TD9,10专变)DGD05补偿器NOVAR 26182(TD9,10专变)DGD05电力电容器CSADG 3-0.48/3040(TD9,10专变)DGD05电力电容器CSAVG 3-0.28/304TD9,10专变)DGD05电抗器ZEZ-AL 30-189/230/2804TD9,10专变)DGD05电抗器ZEZ-AL 60-189/400/48020合计454表2、新配置方案330kvar/14%，施耐德配置300kvar共补；30kvar分补。柜号序号产品名称订货号说明单位数量1A
6、A1、1AA2、2AA5、2AA6、5AA8、5AA9、6A11、6AA12、7AA8、7AA9、8AA11、8AA121单相电容器BLRCSM258A310B40EasyCan 10kVar -14% -单相电容(三相需使用三只）只32单相电抗器LVR14100A23TSEasyCan 10kVar -14% -单相电抗(三相需使用三只）只33单相晶闸管开关THY30A40S晶闸管开关 -30kVar-分相（单只分别控制ABC三相）只14三相电容器BLRCS315A378B48EasyCan 31.5/37.8 kVar 480V | 25kvar-14% -400V只105三相电抗器LVR
7、14500A40TEasyCan 50kVar -14%只56三相晶闸管开关THY50A40晶闸管开关 -50kVar-三相只57功率因数控制器VPL18T18步混合无功自动补偿控制器 Varlogic VPL18T-控制晶闸管开关只13AA5、3AA6、4AA8、4AA9270kvar/14%，施耐德配置250kvar共补；30kvar分补。序号产品名称订货号说明单位数量1单相电容器BLRCSM258A310B40EasyCan 10kVar -14% -单相电容(三相需使用三只）只32单相电抗器LVR14100A23TSEasyCan 10kVar -14% -单相电抗(三相需使用三只）只
8、33单相晶闸管开关THY30A40S晶闸管开关 -30kVar-分相（单只分别控制ABC三相）只14三相电容器BLRCS315A378B48EasyCan 31.5/37.8 kVar 480V | 25kvar-14% -400V只85三相电抗器LVR14500A40TEasyCan 50kVar -14%只46三相晶闸管开关THY50A40晶闸管开关 -50kVar-三相只47功率因数控制器VPL18T18步混合无功自动补偿控制器 Varlogic VPL18T-控制晶闸管开关只1330kvar/7%，施耐德配置300kvar共补；30kvar分补。9AA4、9AA5、10AA1、10AA
9、2序号产品名称订货号说明单位数量1单相电容器BLRCSM280A336B40EasyCan 10kVar - 7% -单相电容(三相需使用三只）只32单相电抗器LVR07100A23TSEasyCan 10kVar -7% -单相电抗(三相需使用三只）只33单相晶闸管开关THY30A40S晶闸管开关 -30kVar-分相（单只分别控制ABC三相）只14三相电容器BLRCS339A407B48EasyCan 33.9/40.7 kVar 480V | 25kvar-7% -400V只105三相电抗器LVR07500A40T DR-50-7%只56三相晶闸管开关THY50A40晶闸管开关 -50k
10、Var-三相只57功率因数控制器VPL18T18步混合无功自动补偿控制器 Varlogic VPL18T-控制晶闸管开关只12、现场处理实施方案：2.1 人员安排：每次更换将安排4人或以上，负责现场旧元件的拆卸，新元件的安装，一、二次线接线及调试工作；2.2 更换时间：现场更换均安排在晚上22:00次日凌晨4:00左右时间内实施，预计更换1组（2台）需要46小时。2.3 现场更换实施步骤：2.3.1 根据与客户现场沟通的更换时间，由白云售后部安排人员及车辆在当日将需要更换的电容/电抗及补偿控制器、投切装置等元件带现场更换；2.3.2 施工作业前，由客户方做好相关的安全防护及隔离处理工作，确定好
11、安全工作区域，并在整个更换作业过程中做好安全监管及应急响应预案及处理工作；2.3.3 母线带电作业情况下，先将补偿控制器退出工作，将补偿柜的二次工作电源及取样电源切断，在端子上将取样电流互感器的二次绕组短接接地， 将补偿柜主回路隔离开关分闸并锁定；拔出所有主回路及分支回路的熔断器。2.3.4 检测确认一、二次回路所有元件均不带电后，拆除原柜内的补偿控制器、晶闸管投切装置、电容器、电抗器的一、二次连接电线电缆；拆除安装螺丝，将原柜内相关元件全部移除出柜外；2.3.5 调整柜内相关的晶闸管等元器件安装横梁间距，安装新的补偿控制器、投切装置、电容器、电抗器等元件，由于新的电抗器安装尺寸与旧的不一致，
12、故电抗器的安装固定螺丝采用M6*20的自攻自钻螺丝安装；2.3.6 重新连接好新更换元件的一、二次电线电缆，检查接线紧固无误后，清理好柜内的杂物，安装好一次回路的熔断器；关好主、副柜的前、后柜门并锁定；2.3.7将控制器的二次电源及区域电源投入，解除取样电流互感器的二次绕组接地；设置好控制器的CT变比及投入/切除参数；空载测试补偿控制器的投切功能，确认正常后，将一次回路的隔离-熔断器合闸，将补偿回路投入运行，再手动/自动投入检测补偿控制器的功能及运行是否正常，确认投入/切除功能正常后，现场更换工作结束；如有异常，则需查明原因并处理后才能继续投运运行；2.3.8 清理现场物料，人员撤离。 以上方案，请客户予以审核确认，并给以相关的支持与协助为盼！ 广州白云电器设备股份有限公司 售后服务部 2019-6-29
