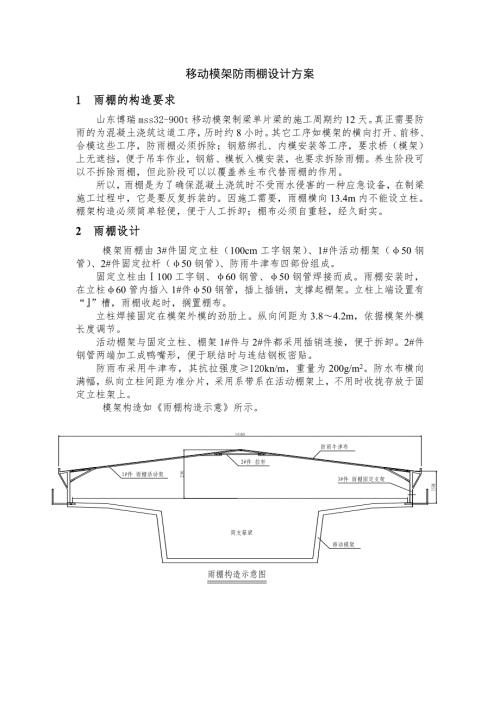

1、移动模架防雨棚设计方案1 雨棚的构造要求山东博瑞mss32-900t移动模架制梁单片梁的施工周期约12天。真正需要防雨的为混凝土浇筑这道工序，历时约8小时。其它工序如模架的横向打开、前移、合模这些工序，防雨棚必须拆除；钢筋绑扎、内模安装等工序，要求桥（模架）上无遮挡，便于吊车作业，钢筋、模板入模安装，也要求拆除雨棚。养生阶段可以不拆除雨棚，但此阶段可以以覆盖养生布代替雨棚的作用。所以，雨棚是为了确保混凝土浇筑时不受雨水侵害的一种应急设备，在制梁施工过程中，它是要反复拆装的。因施工需要，雨棚横向13.4m内不能设立柱。棚架构造必须简单轻便，便于人工拆卸；棚布必须自重轻，经久耐实。2 雨棚设计模架
2、雨棚由3#件固定立柱（100cm工字钢架）、1#件活动棚架（50钢管）、2#件固定拉杆（50钢管）、防雨牛津布四部份组成。固定立柱由100工字钢、60钢管、50钢管焊接而成。雨棚安装时，在立柱60管内插入1#件50钢管，插上插销，支撑起棚架。立柱上端设置有“”槽，雨棚收起时，搁置棚布。立柱焊接固定在模架外模的劲肋上。纵向间距为3.84.2m，依据模架外模长度调节。 活动棚架与固定立柱、棚架1#件与2#件都采用插销连接，便于拆卸。2#件钢管两端加工成鸭嘴形，便于联结时与连结钢板密贴。防雨布采用牛津布，其抗拉强度120kn/m，重量为200g/m2。防水布横向满幅，纵向立柱间距为准分片，采用系带系
3、在活动棚架上，不用时收拢存放于固定立柱架上。模架构造如雨棚构造示意所示。固定立柱构造如下图立柱大样图所示：移动模架合模后，绑扎钢筋、安放内模、埋设预埋件等完成，混凝土浇筑前，安设棚架1号杆件，2号杆件，销接成架。防雨牛津布分片上架，覆盖在棚架上，采用系带系在棚架杆件上，片与片连结采用系带。混凝土浇筑完毕，养护达终凝后，收拢防雨布，存放在立柱架上，拆除棚架2号杆件、1号杆件。归拢存放。待模架落架、过孔、合模、绑扎钢筋等工序完成后，再次浇筑混凝土前安设杆件，张开防雨布，保证混凝土浇筑期间不受雨水影响。 32m标准梁雨棚所用材料数量表如下：3 新增雨棚后模架横向稳定性计算移动模架造桥机在开模状态稳定
4、性最差，此时两主梁间没有横向连接，整个模板、支架系统、主梁靠主梁底面支撑在牛腿上。其最不稳定状态为整个主梁及模板、支撑绕其内支撑点转动。此时阵风见由左向右吹，风力为7级，基本压力为q=25kg/m*2。雨棚只有单侧立柱的重量。单侧固定立柱的重量：工字钢186kg+60钢管70kg+50钢管89kg=345 kg计算时以主梁内侧腹板为支点，右侧的倾覆弯矩由横梁、外侧模板和横梁护栏组成；左侧的抗倾覆弯矩由配重块、主梁导梁和模板外侧护栏、雨棚立柱组成。如右图所示，设备各部分重量在横断面上的分布。其稳定性计算结果如下：W左=800*0.8+13*2.585+520*3.17+3.45*2.35=2330.11KNmW右=200*1.035+550*1.564+22*4.152+206.27=1364.82 KN.mK=W左/W右=2330.11/1364.82=1.711.6(稳定)如图所示，雨棚所产生的力距在稳定力距方向，增高雨棚移动模架稳定性增加。
