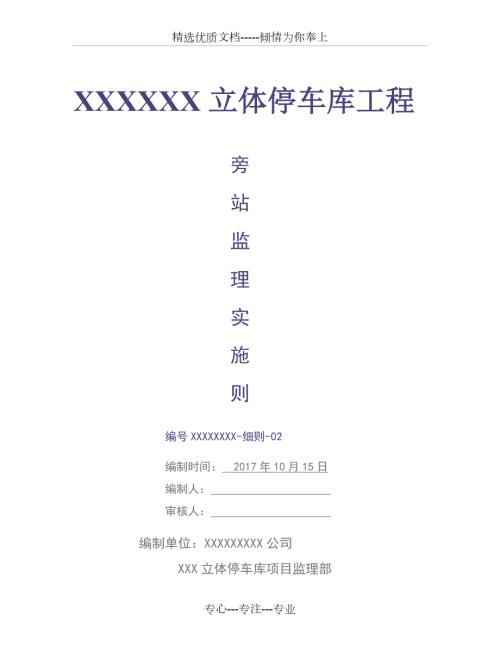

1、精选优质文档-倾情为你奉上 XXXXXX立体停车库工程旁站监理实施则编号XXXXXXXX-细则-02编制时间： 2017年10月15日编制人： 审核人： 编制单位：XXXXXXXXX公司XXX立体停车库项目监理部专心-专注-专业目 录一工程概况（2）二编制依据（2）三旁站范围（3）四旁站人员检查内容及主要职责（4）五旁站监理程序（5）六附表：旁站监理记录表（14）旁站监理实施细则 旁站监理工作是保证项目建设过程中的关键部位、关键工序的施工质量、产品质量、施工安全的重要保证手段，是国家建设部门对监理单位在施工监理阶段的强制性要求。所以，做好施工旁站监理工作是工程项目的监理过程中的重要工作任务和责
2、任。为规范本工程旁站监理的管理和行为，同时对承包方的各项施工程序、施工方法和施工工艺进行有效的控制，保证工程质量，现依据建设工程质量管理条例的有关规定房屋建筑工程施工旁站监理管理办法（试行），结合本工程的具体情况，制定下列工序和部位的旁站监理方案。一、工程概况：本工程位于XXXXXXXXXX，XXXX门口附近停车场，场地西南为XXX路，场地西北为XXX，背面为XXXXX，南面距离滇池不足50米。建筑类别为一类汽车库，机动车停车库总共404个。工程设计使用年限为5年（临时性建筑）。建筑结构形式为钢框架结构；抗震设防烈度为八度。规划用地5280.97m，建筑面积：总建筑面积3355.82平米，其中
3、地上面积1677.32平米，架空层面积1678.50平米。建筑层数：地上六层（六层机械车库），半地下架空层一层。建筑出入口室外地面至屋面板高度12.00米；半地下架空层4.2米。场地标高为1886.82-1877.58m整个场地表面覆盖一层约20mm厚的混凝土，拟建场地属于盆地滨湖地貌，主要沉积地层昆明湖积盆地的湖相沉积地层。二、编制依据：1、法律、法规和行政规章：（1）中华人民共和国建筑法（2）建设工程质量管理条例（3）中华人民共和国合同法（4）房屋建筑工程施工旁站监理管理办法2002189号（5）建设工程安全生产管理条例2、技术标准、规范、规程：（1）建设工程监理规范（2）建筑工程施工质量
4、验收标准（3）建筑施工企业安全生产管理机构设置及专职安全生产管理人员配备办法（4）危险性较大的工程安全专项方案编制及专家论证审查办法（5）建筑工程文件归档整理规范（6）有关工程建设技术规程、条例、规定3、合同：（1）工程建设施工合同（2）工程建设监理合同4、设计文件：（1）工程地质勘察资料（2）施工图纸和设计文件（3）设计确认的工程变更文件5、施工及监理文件：（1）经批准的施工组织设计（2）工程监理规划（3）工程监理实施细则三、旁站范围：分部工程子分部工程分项工程地基基础地基处理工程定位放线、土方开挖及地基处理、填方土料及拌和情况、分层分段回填及夯实情况桩基预应力混凝土管桩施工、围护水泥搅拌桩
5、施工、桩基验收、承台钢筋施工质量、见证取样试件；预应力管桩施工（桩位复核、原材料检查、桩垂直度、焊接质量、桩顶标高、贯入主度）基坑支护长螺旋钻孔压灌注桩(800mm钢筋混凝土桩采用抗渗混凝土，强度等级为C30，抗渗等级为P6）、800mm1200长螺旋截水桩（素混凝土强度等级为C25）砼基础砼浇筑过程地下防水防水砼施工、防水卷材施工、涂料防水层施工、细部构造 主体钢结构钢结构吊装屋面卷材防水屋面平层的排水坡度、保温层的含水率测定、卷材防水层的施工、找卷材防水细部构造处理、淋水或蓄水检验涂膜防水屋面保温层的含水率测定、涂膜防水层的厚度、淋水或蓄水检验装饰装修装饰装修饰面板拉拔强度的检测、预埋件的
6、防腐及后置埋件的现场拉拔强度检测建筑给排水室内外给排水系统，室内外给排水管网打压试验、通球、灌水试验建筑电气建筑电气接地装置接地电阻摇测接地情况、电缆或电线绝缘摇测智能建筑智能化系统火灾自动报警及消防联动系统，安全防范系统（停车管理系统）等安装测试通风与空调送排风系统、防排烟系统网管与设备防腐处理，系统调试等安全防护施工机械设备安装（拆除）大型施工机械设备的安装与拆除过程，外架拆除过程旁站监理人员：鲍大为、崔光勤。四、旁站人员检查内容及主要职责：1、检查施工企业现场质检人员到岗、特殊工种人员持证上岗以及施工机械、建筑材料准备情况；2、在现场跟班监督关键部位、关键工序的施工执行施工方案以及工程建
7、设强制性标准情况；3、核查进场建筑材料、建筑构配件、设备和商品混凝土的质量检验报告等，并可在现场监督施工企业进行检验或者委托具有资格的第三方进行复验；4、做好旁站监理记录和监理日记，保存旁站监理原始资料。5、旁站监理人员应当认真履行职责，对需要实施旁站监理的关键部位、关键工序在施工现场跟班监督，及时发现和处理旁站监理过程中出现的质量问题，如实准确地做好旁站监理记录。凡旁站监理人员和施工企业现场质检人员未在旁站监理记录（见附件）上签字的，不得进行下一道工序施工。6、旁站监理人员实施旁站监理时，发现施工企业有违反工程建设强制性标准行为的，有权责令施工企业立即整改；发现其施工活动已经或者可能危及工程
8、质量的，应当及时向监理工程师或者总监理工程师报告，由总监理工程师下达局部暂停施工指令或者采取其他应急措施。7、旁站监理记录是监理工程师或者总监理工程师依法行使有关签字权的重要依据。对于需要旁站监理的关键部位、关键工序施工，凡没有实施旁站监理或者没有旁站监理记录的，监理工程师或者总监理工程师不得在相应文件上签字。在工程竣工验收后，监理企业应当将旁站监理记录存档备查。五、旁站监理程序：1、基础工程预应力管桩旁站质量控制要点（1）、预检项目：施工方案：施工进度计划表，施工桩位顺序；堆放场地：平整坚实，地基良好，排水顺畅；桩基质量检查：按质量标准进行；桩位复核：检查桩位的平面位置。（2）、打桩顺序的确
9、定原则： 根据桩的密集程度，由中间向两边方向对称进行，或由中间向四周进行，由一侧向另一侧进行； 根据桩的入土深度，宜先长后短； 根据桩的规格，宜先大后小。（3）、PHC管桩的焊接： 管桩接长时，宜在桩头高出地面0.5m至1m处进行； 接桩时，上下节桩段应保持顺直，错位偏差不宜大于2mm； 对接前，应清理干净接驳面和坡口； 焊接时，先对称点焊46点，再由两个焊工对称施焊；焊接层数不得少于二层，内层焊必须清理干净后方能施焊一层；焊接应饱满连续； 焊接后自然冷却时间不得少于分钟；严禁用水冷却或焊好即打。（4）、桩基施工时场地应平整，桩锤、桩帽、桩身应在同一中心线上，桩身垂直度应符合规范要求，打桩时宜
10、采用2台经纬仪(或线锤)以正交方向观测桩身垂直度。(5)、桩长和桩顶标高控制必须符合要求，桩端进入持力层长度和最后贯入度必须与设计试桩相符。土方回填 1）施工情况回填方法（人工、机械）、基坑清理情况、填方土料种类（原土、灰土、粗砂、级配砂石）虚铺土厚度、夯实方法、夯实遍数、密实度和含水量等。2）监理情况检查基土上的洞穴或基底表面上的树根、垃圾等杂物的清理情况。检查底层回填土干土质量密实度试验报告。检查虚铺土厚度和夯实遍数。检查回填土的试验报告。夯压填土时适当当控制填土含水量，一般以手握成团、落地开花为宜。土料中不得含有大于5cm直径的土块，小土块不能过多。在基础两侧同时回填夯实，两侧高差不超过
11、30cm。回填标高相差很大时，应在另一侧临时加支撑顶牢或放台阶。3）发现问题用含水量大的腐渣土、泥炭土、黏土或粉质黏土等原状上进行回填。填方基土为杂填土，发现基底下的软硬点、空洞、旧基以及暗塘等。未按要求测定土的干土质量密实度或测定试验报告不合格。虚铺超过规定厚度和夯实遍数不够。基础施工完后，没有达到一定强度就进行回填夯实。4）处理意见口头通知或下达监理通知进行返工整改，必须符合设计要求和施工质量验收规范的规定。基础防水施工1）施工情况防水方法（普通、外加剂、补偿收缩），止水带种类（橡胶遇水膨胀止水条、钢板）混凝土申请开盘鉴定，混凝土搅拌输送振捣，测定混凝土坍落度，试块留置，细部构造，施工缝部
12、位，养护情况。2）监理情况审查防水混凝土施工方案，核查原材料出厂合格证、复试和配合比通知单。混凝土的坍落度以试验室签发的配合比来确定，在搅拌地点和浇筑地点测定混凝土坍落度，每班不少于2次。中埋式止水带中心线和变形缝中心线重合，止水带不得穿孔和用铁钉固定，并检查止水带位置是否准确，固定是否牢固。穿墙管止水环与主管或翼环与套管应连续满焊，并做好防腐处理，将套管外侧表面清理干净。固定模板用的螺栓必须穿过混凝土结构时，螺栓或套管应满焊止水环或翼环，采用工具式螺栓或栓加堵头做法。拆模后，应采取加强防水措施将留下的凹槽封堵密实。混凝土浇筑要连续，不留或少留施工缝，振捣和铺灰选择对称位置。控制和减少混凝土工
13、程碱集料反应，认真核查材料检测合格，不合格材料禁止在工程上应用。3）发现问题防水混凝土结构内钢筋、绑扎铁丝、夹紧模板用的对拉螺栓等直接接触模板。浇筑混凝土分层振捣时，振捣第二层混凝土振捣棒插入第一层已振密实的混凝土内5cm。止水带安装不平整、不顺直，变形缝埋设的橡胶或塑料止水带不居中位置。4）处理意见口头通知或下达监理通知进行整改，补充修改施工方案或采取其他措施，必须符合施工质量验收的规定。（3）卷材防水细部构造处理1）施工情况基层处理、卷材层面方式（高聚物改性沥青防水卷材、合成高分子防水卷材），铺贴方法（满粘、空铺），搭接顺序，搭接宽度，收头处理，密封部位，防水层层数和范围，闭水试验。2）监
14、理情况审查施工方案，核查原材料出厂合格证、复试报告。开沟、檐沟、檐口、泛水、水落口、变形缝、伸出屋面管道等屋面转角部位，做成圆锥台。用附加卷材或密封材料做附加增强处理。然后才能铺贴防水层。卷材防水层内沟底翻上至沟外檐顶部，卷材收头应用水泥钉固定，并用密封材料封严。铺贴檐口800mm范围内和泛水处的卷材应采取满贴法，檐口下端应抹出鹰嘴或滴水槽。水落口周围直径500mm范围内的坡度不应小于5%，水落口杯与基层接触处留宽度20mm、深度20mm凹槽，并嵌填密封材料。检查层面有无渗漏、积水和排水系统是否畅通，应在雨后或持续淋雨2h进行。有可能做蓄水检验的屋面，其蓄水时间不应小于24h。3）发现问题细部
15、未铺贴卷材防水附加层，防水卷材在雨天、雪天、5级风以上时施工。热熔法铺贴卷材幅宽内加热不均匀或过分加热烧穿卷材。防水卷材铺贴前，未涂刷基层处理剂或未涂刷冷底子油。防水卷材施工前，基层潮湿，基层表面有杂物未清理干净。未根据屋面坡度决定卷材的铺贴方向，上下层卷材相互垂直铺贴。卷材粘贴不牢固，存在滑移和翘曲、皱褶、鼓包。节点处的封固不严密，有开缝翘边。基层不平整、空鼓、起砂，表面清理不干净。4）处理意见口头通知或下达监理通知进行整改，必须符合施工质量验收的规定。2、主体结构工程部分（1）梁桩节点钢筋隐蔽过程1）施工情况钢筋品种、数量、规格、尺寸和级别;梁端第一个箍筋设置位置、梁端与柱交接处箍盘加密区
16、范围和间距，梁筋伸入支座锚固长度，梁上部钢筋标高保护层厚度和混凝土块种类（砂浆、塑料、钢筋支架）。2）监理情况核查原材料出厂合格证、复试报告。检查梁端第一个箍筋设置位置。检查梁端与柱交接处箍筋加密区范围。检查受力钢筋伸入支座锚固长度，主次梁受力钢筋排距和位置。梁上部钢筋标高。检查钢筋保护层厚度。钢筋品种、数量、规格、尺寸和级别是否符合设计要求。3）发现问题钢筋保护层垫块厚薄不均。钢筋品种、数量、规格和级别不对。钢筋加密区设置范围不对。主次梁钢筋交接处，梁上部钢筋标高超高。4）处理意见口头通知或下达监理通知进行整改，必须符合施工质量验收的规定。（2）混凝土浇筑 1）施工情况测定塌落度，浇筑申请，
17、开盘鉴定，施工缝部位，混凝土搅拌和振捣，保护层厚度，试块留置，养护情况。2）监理情况审查混凝土施工方案，核查原材料出厂合格证、复试和配合比通知单，并对原材料按试验总数的30%见证取样。插入式振捣插入点间距不大于振捣棒作用半径的1.5倍。检查现浇板和墙上孔洞一律预留，不得后凿。混凝土运输，浇筑间歇的全部时间不应超过混凝土的初凝时间，同一施工段的混凝土应连续浇筑，并应在底层混凝土初凝之前将上一层混凝土浇筑完毕。各种原材料合格后，提出混凝土浇筑申请，才许可开盘搅拌。混凝土的坍落度以试验室签发的配合比来确定，在搅拌地点和浇筑地点测定混凝土坍落度，每班不少于2次。各工种会签合格后方可开盘。3）发现问题预
18、拌混凝土运送到现场后，不检测混凝土坍落度，随意往混凝土中加水。混凝土搅拌时间短，混凝土振捣不密实，未按顺序振捣混凝土。混凝土施工缝留置位置不当。大体积混凝土的浇筑及养护无控温措施。混凝土一次下料过厚，下料不对称、不均匀。在没有清理过的施工缝处继续浇筑混凝土。施工单位自行处理混凝土质量缺陷。4）处理意见口头通知或下达监理通知进行整改，必须符合施工质量验收的规定。3、设备安装（1）设备安装1）施工情况成平设备、构配件进场验收，8-120T吊车吊装准备，设备吊装施工方案，检查设备吊装钢丝绳完整情况，吊车落脚是否平稳。设备基础标高是否准确，预埋件、掩埋空洞位置尺寸等是否存在问题。2）监理情况检查设备基
19、础标高，预埋件、预埋孔位置是否准确。审核设备吊装方案是否符合吊装设备要求。检查施工单位安全保证措施检查吊车钢丝绳是否完好，吊车工作是否正常。检查设备起吊后是否平稳，是否有保证措施。检查设备就位后预埋螺栓、预埋孔等是否偏移。3）发现问题设备基础标高、预埋件、预留空洞尺寸便宜。吊车指挥人员不到位、起吊方案不符合要求。、吊车损坏，吊车钢丝绳有毛刺。设备起吊固定点未按方案进行，起吊后设备不稳。设备落脚后与预埋件、预留空洞偏移。4）处理意见口头通知或下达监理通知进行整改，必须符合施工质量验收的规定。4、钢结构安装 1）施工情况 钢结构成品构配件进场后外观质量、质量证明文件是否齐全，钢结构预拼装、组装构配
20、件，螺栓材质是否符合要求，钢结构现场焊接切割，钢结构防腐涂料，防火涂料涂刷方法，屋面彩钢板安装，通风屋脊安装，饰面板安装，平台梁焊接，钢格板安装等。2）监理情况检查进场材料是否符合设计要求，成品构配件质量证明文件是否齐全。检查钢结构预拼装后是否有尺寸不符等现象。检查钢结构组吊装方案，吊装机械，吊装作业人员，安全、质量保证措施。检查钢结构组装完成后螺栓紧固件等是否缺失，螺栓是否拧紧，配件垫片等是否齐全。检查钢结构现场制作焊接作业人员资质，检验试验设备是否齐全。检查钢结构焊接焊缝外观质量是否符合要求，焊缝探伤检测能否达到设计要求焊缝等级。检查钢结构防腐除锈是否满足要求，涂料涂刷厚度是否符合设计要求
21、检查钢结构防火涂料涂刷是否符合要求，检测是否能达到设计要求的耐火极限。检查钢结构彩钢板安装搭接长度，铆钉胶水，接缝防水处理等是否符合要求。3）发现问题进场材料，工字钢，H型钢型号规格不符合要求，质量证明文件不齐全。成品构配件钢柱、梁等进场预拼装后尺寸不符。现场焊接、吊装作业人员未持证上岗。、吊装现场安全保证措施、质量保证措施不当。钢结构组装后螺栓、紧固件缺失、螺栓未拧紧等。钢结构除锈不符合要求，防腐、防火涂料涂刷厚度不够。屋面彩钢板安装铆钉距离过长，防水胶水未打，接缝未进行防水处理。4）处理意见口头通知或下达监理通知进行整改，必须符合施工质量验收的规定。 XXXXXXXXXXXXXXXX任公司 XXXXX立体停车库项目监理部 2017年10月15日旁 站 记 录工程名称： 编号：旁站的关键部位、关键工序施工单位旁站开始时间 年 月 日 时 分旁站结束时间 年 月 日 时 分旁站的关键部位、关键工序施工情况：发现的问题及处理情况：旁站监理人员（签字） 年 月 日注：本表一式一份，项目监理机构留存。
