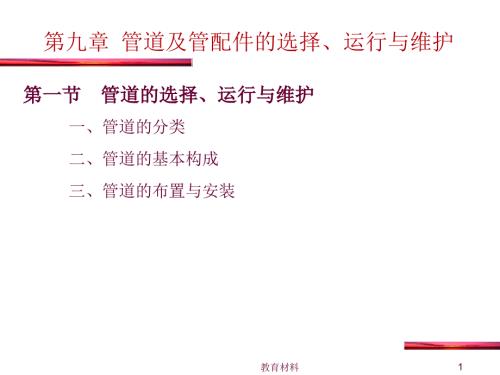

1、第九章管道及管配件的选择、运行与维护第一节第一节 管道的选择、运行与维护管道的选择、运行与维护一、管道的分类二、管道的基本构成三、管道的布置与安装1教育材料第一节第一节 管道的选择、运行与维护管道的选择、运行与维护一、管道的分类二、管道的基本构成三、管道的布置与安装2教育材料管道材料、配件及设备管道材料、配件及设备建筑给水系统是由管道和配件连接组合而成的，其作用是输送用水。管材、管件和附件的大小、材料类型不仅影响工程的质量、造价，而且直接影响到水的质量。选用时应综合考虑管网的工作情况、敷设地位状况、施工技术和方法以及可能取得的材料等因素。3教育材料 金属管材 管材 非金属管材 混合管材4教育材
2、料一、金属管材 黑色金属管金属管材 有色金属管(如铜、铝等)铸铁管钢管5教育材料 1.铸铁管 铸铁管有较强耐腐蚀性、价格低、经久耐用、连接方便，适合于埋设于地下，但其缺点是质脆、不耐振动、重量大。球墨铸铁管管件6教育材料接口有承插连接和法兰连接两种，如图21所示。图21铸铁管接口方法(a)承插连接(b)异形橡胶圈承插连接(c)法兰连接(a)(b)(c)7教育材料法兰连接承插连接8教育材料2.钢管直缝焊镀锌钢管(白铁管)焊接钢管螺旋卷焊非镀锌钢管（黑铁管）无缝钢管直缝焊接钢管钢管9教育材料螺旋缝电焊钢管无缝钢管镀锌钢管10教育材料接口有螺纹连接（丝扣连接）、法兰连接和焊接三种。钢管强度高、耐振动
3、重量较轻、长度大接头少，管壁光滑，水力条件好；但耐腐性差，易生锈蚀，造价较高。11教育材料 3.铜管 铜管具有极强的耐腐性、传热性，且韧性好、重量轻、管壁光滑、水力性质好，接口多用焊接，快速方便，但价格较高，管径较小。目前，在高级建筑物中的热水管有使用铜管的，其他场合使用较少。12教育材料二、非金属管材 钢筋混凝土管、无筋混凝土管 石棉水泥管非金属管材 塑料管 玻璃钢复合管13教育材料l 钢筋混凝土管、无筋混凝土管这种管材用于给水管道有较好的抗渗性和耐久性，适于埋地敷设。管径较大，用承插接口或套环连接，接装方便，价格较低，但重量大、质脆，搬运较不方便。14教育材料l 石棉水泥管石棉水泥管一般
4、用于埋地敷设管，表面光滑，重量较轻，耐腐耐久性好，易加工，绝缘性能强，但质脆，一般用套环及橡胶圈接口或石棉水泥接口。15教育材料 l 塑料管低塑性聚氯乙烯(PVC-U)；氯化聚氯乙烯(PVC-C)；中密度(MDPE)聚乙烯(PE)高密度(HDPE)交联聚乙烯(PEX)；聚丁烯(PB)；丙烯腈丁二烯-苯乙烯共聚物(ABS)；改性聚丙烯(PP-R)。16教育材料耐腐蚀、不结垢；耐高温（耐腐蚀、不结垢；耐高温（95 95）、高压；）、高压；质量轻、安装方便、导热系数小；质量轻、安装方便、导热系数小；外形美观、内外壁光滑；寿命长：可达外形美观、内外壁光滑；寿命长：可达5050年以上年以上。塑料管塑料管
5、PP-RPP-R 17教育材料 耐腐蚀、不结垢；质量轻；耐腐蚀、不结垢；质量轻；外形美观、内外壁光滑；外形美观、内外壁光滑；螺纹连接；螺纹连接；使用寿命长：使用寿命长：可达可达5050年以上。年以上。塑料管塑料管PE 18教育材料塑料管塑料管PVCC PVC-CPVC-C管道最高耐温可达管道最高耐温可达9595耐老化和抗紫外线性能和耐耐老化和抗紫外线性能和耐化学腐蚀性能好；化学腐蚀性能好；较高的冲击性强度和韧性；较高的冲击性强度和韧性；适用化工、高温、腐蚀介质适用化工、高温、腐蚀介质输送热水、温水等场合输送热水、温水等场合 19教育材料塑料管塑料管聚丁烯聚丁烯（PB）在在9595下可以长期使用
6、下可以长期使用，最高使用温度可达最高使用温度可达110110，耐环境应力开裂性，材质耐环境应力开裂性，材质轻、柔韧、抗冲击性好，轻、柔韧、抗冲击性好，可以用于冷热水系统可以用于冷热水系统20教育材料塑料管具有较强的耐腐性，表面光滑、重量轻、加工方便，可以粘接、焊接。但耐热性较差，受紫外线照射易老化。热熔焊机21教育材料22教育材料塑料管塑料管综合指标综合指标23教育材料塑料管塑料管类型类型输送输送冷水冷水输送输送冷热水冷热水聚氯乙烯聚氯乙烯PVCU工程工程塑料管塑料管ABS氯化聚氯化聚氯乙烯氯乙烯PVCC聚乙烯聚乙烯PE交联交联聚乙烯聚乙烯PEX管管改性改性聚丙烯聚丙烯PPR聚丁烯聚丁烯PB
7、24教育材料 l 玻璃钢复合管是一种新管道材料，是用玻璃丝布以环氧树脂分层粘合制成的，具有耐腐、耐压、质轻及表面光滑等优点，管径较大，可代替传统的给水铸铁管。接口用套环，施工方便，价格较铸铁管便宜，是一种很前途的给水管材料。25教育材料26教育材料三、混合管材交联聚乙烯夹铝混合式压力管(PEX-AL-PEX)高密度聚乙烯夹铝混合式压力管(HDPE-AL-HDPE)钢塑复合管混合管材铝塑复合管 铜塑复合管27教育材料l 钢塑复合管 是以高密度聚乙烯(HDPE)或交联聚乙烯(PEX)为内、外层，中间为对接焊钢管，各层之间采用热熔胶紧密粘接的新型绿色管材。HDPE/PEX粘合剂钢管粘合剂HDPE/P
8、EX塑料层粘接层薄壁不锈钢层28教育材料 l 铝塑复合管 选用对焊加工工艺采用物理复合和化学复合的方法，将聚乙烯处于高温熔融状态。铝管处于加热状态，在铝和聚乙烯之间再加入一层粘合剂，形成聚乙烯-粘合剂-铝-粘合剂-聚乙烯五层结构。五层材料通过高温、高压融合成一体，就形成铝塑复合管。聚乙烯(PE)粘合剂铝管粘合剂聚乙烯(PE)29教育材料 l 铜塑复合管 铜塑复合管是新型管材,其外层为硬质塑料,内层为铜管。铜塑复合管结合了铜管和塑料管的优点，具有良好的耐腐性和保温性，接口采用铜质管件，连接方便、快速，但价格较高。目前多用于室内热水供应管道。30教育材料一、管道配件 (1)管箍：连接两根等径的直管
9、又称“内丝”。(2)异径管箍：俗称“大小头”，它连接两根异径的直管。31教育材料 (3)活接头：俗称“由任”，它安装在阀门附近或需经常拆卸的管道上。(4)对丝：用来连接两个距离很近的配件，又称“内管箍”。(5)补心：又称为“内外丝”，用于管径变化的连接处。32教育材料 (6)丝堵：又称“管塞”，用来堵塞管件的一端，或堵塞管道的预留口。(7)弯头：包括45和90弯头，用来改变管道的方向。33教育材料 (8)三通：包括等径三通和异径三通，用于管道的分支和汇合处。(9)四通：包括等径四通和异径四通，用于管道的十字形分支处。34教育材料二、控制及调节配件 建筑给水系统中用来调节水量、水压，控制水流方
10、向，以及关断水流，便于管道、仪表和设备检修的各类阀门。35教育材料第二节 阀门的选择、运行与维护一、阀门的分类二、阀门的参数意义三、阀门的型号四、阀门的原理、结构及用途五、阀门的选用六、阀门的安装七、阀门的操作八、阀门的运行维护九、阀门的实例分析36教育材料1.截止阀：关闭严密，但水流阻力较大。常应用于DN50以下的管道中。常用的阀门有：37教育材料2.闸阀：水流阻力小，但水中有杂质时易磨损阀座造成漏水。常应用于DN50以上的管道中；38教育材料3.蝶阀：阀板在90翻转范围内可调节水流和关闭作用，启闭方便，结构紧凑，体积小。39教育材料40教育材料4.止回阀：阻止管道中的水流反向流动。按结构不同来分，有旋启式和升降式。消声止回阀旋启式止回阀41教育材料5.浮球阀：运用杠杆及浮力原理，当水位下降，浮球带动阀杆一端随之下降，阀芯离开密封面，阀门即开启供水；反之，阀门即关闭。42教育材料6.安全阀：避免管网、用具或密闭水箱发生超压破坏。有弹簧式和杠杆式。43教育材料
