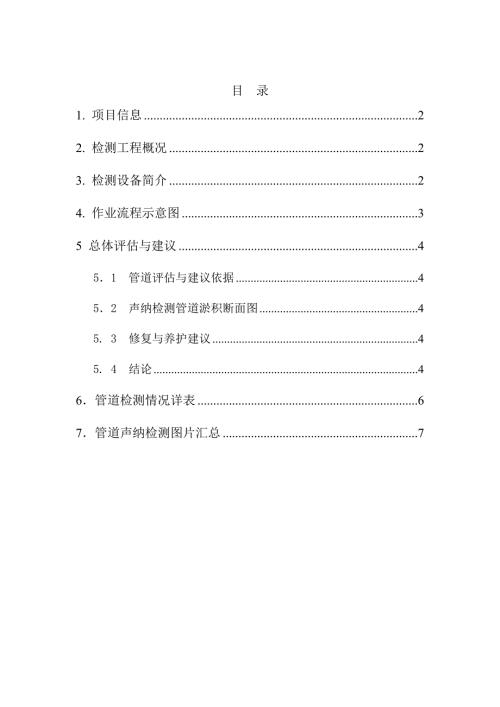

1、目 录1. 项目信息22. 检测工程概况23. 检测设备简介24. 作业流程示意图35 总体评估与建议451 管道评估与建议依据452 声纳检测管道淤积断面图45. 3 修复与养护建议45. 4 结论46管道检测情况详表67管道声纳检测图片汇总7 1. 项目信息项目名称 工程地点委托单位检测单位报告编写人项目负责人质检员质检部经理公司主管经理2. 检测工程概况按照委托单位的要求，我公司于 月 开始，对项目范围内的排水管道进行了检测，本次检测使用设备为 1512USB声纳检测系统 。现场操作人 ，外业工作于 结束。3. 检测设备简介本次检测使用的设备是英国1512USB声纳检测系统。该设备在同类
2、设备中属高端产品。声纳检测主要应用于管道的破损、变形、淤积等缺陷的检测。声纳头通过发射声纳波，反射到管壁后成像，形成一个管道内的声纳扫描图，可以判断管道内的积泥、破损等情况。（英国1512USB声纳检测系统）4. 作业流程示意图5 总体评估与建议51 管道评估与建议依据本次检测的评估报告采用的是上海市公共排水管道电视和声纳检测评估技术规程标准。52 声纳检测管道淤积断面图5. 3 修复与养护建议管道修复建议修复指数RI44RI7RI7等级一级二级三级结构状况总体评价等级无或有少量管道损坏，结构状况总体较好，可对损坏管道作点状修理或不修复。有较多管道损坏，结构状况总体一般，对损坏管道可作点状修理
3、或缺陷管段整体修复。大部份管道已损坏，结构状总值总体较差，可作更新改造。管段修复方案点状修理或不修复点状修理或缺陷管段整体修复。整段紧急修复或翻新管道养护建议MI范围MI44MI7MI7等级一级二级三级功能状况总体评价等级无或有少量管道局部超过允许淤积标准，功能状况总体较好。有较多管道超过允许淤积标准，功能状况总体一般。大部份管道超过允许淤积标准，功能状况总体较差。不养护养护养护注：以上建议为上海市公共排水管道电视和声纳检测评估技术规程中的标准。5. 4 结论根据声纳检测结果，管道功能性状况具体如下：管段位置管径长度缺陷备 注类型级别淤积此管段全线2级淤积养护建议：经过对该段污水管道进行声纳检
4、测，发现管道淤积现象比较严重，最大淤积部分已经达到管径的1/3(40cm)，全线淤积深度在30cm左右，严重影响管道正常使用；建议立即对管道进行除泥、疏通，以保证管道功能完好畅通 6管道检测情况详表表7.1 CCTV检测管道评估统计表管道位置管径管道长度(m)淤积深度（cm）12000.54512005211200101812001525120020301200252412003033.51200354812004027.512004528120050331200553312006032.512006531.51200702412007531.5120080311200853012009033
5、120095281200100251200105261200110307管道声纳检测图片汇总管段编号图片编号缺陷名称淤积等级2淤积深度45cm2级(3)：管段编号图片编号缺陷名称淤积等级1淤积 深度21cm1级(3)：管段编号图片编号缺陷名称淤积等级1淤积 深度18cm1级3)：管段编号图片编号缺陷名称淤积等级2淤积 深度25cm2级(3)：管段编号图片编号缺陷名称淤积等级2淤积 深度30cm2级(3)：管段编号图片编号缺陷名称淤积等级2淤积 深度24cm2级(3：管段编号图片编号缺陷名称淤积等级2淤积 深度33.5cm2级(3)：管段编号图片编号缺陷名称淤积等级2淤积 深度302级(3)：管
6、段编号图片编号缺陷名称淤积等级2淤积 深度45米2级(3)：管段编号图片编号缺陷名称淤积等级2淤积深度28cm2级(3)：管段编号图片编号缺陷名称淤积等级2淤积 深度33.5cm2级(3)：管段编号图片编号缺陷名称淤积等级2淤积 深度32.7cm2级(3)：管段编号图片编号缺陷名称淤积等级2淤积 深度32.4cm2级(3)：管段编号图片编号缺陷名称淤积等级2淤积 深度31.5cm2级(3)：管段编号图片编号缺陷名称淤积等级2淤积 深度23.8cm2级(3)：管段编号图片编号缺陷名称淤积等级2淤积 深度31.5cm2级(3)：管段编号图片编号缺陷名称淤积等级2淤积 深度31cm2级(3)：管段编号图片编号缺陷名称淤积等级2淤积 深度29.52级(3)：管段编号图片编号缺陷名称淤积等级2淤积 深度33.5cm2级(3)：管段编号图片编号缺陷名称淤积等级2淤积 深度28.5cm2级(3)：管段编号图片编号缺陷名称淤积等级2淤积 深度24.5cm2级(3)：管段编号图片编号缺陷名称淤积等级2淤积 深度26cm2级(3)：管段编号图片编号缺陷名称淤积等级2淤积 深度30cm2级(3)：
