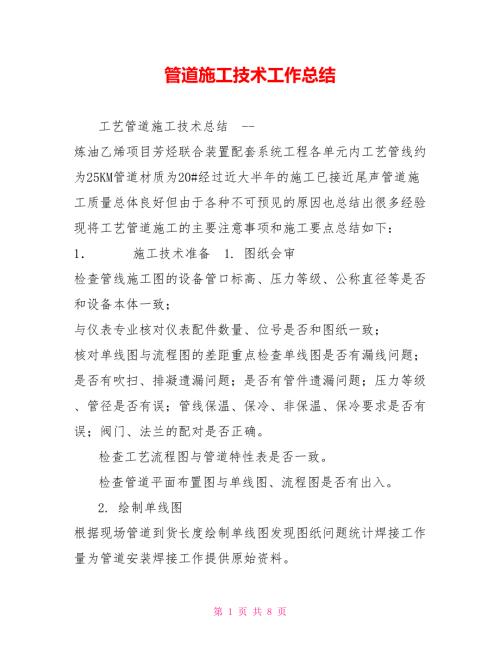

1、管道施工技术工作总结工艺管道施工技术总结 -炼油乙烯项目芳烃联合装置配套系统工程各单元内工艺管线约为25KM管道材质为20#经过近大半年的施工已接近尾声管道施工质量总体良好但由于各种不可预见的原因也总结出很多经验现将工艺管道施工的主要注意事项和施工要点总结如下： 1 施工技术准备 1. 图纸会审 检查管线施工图的设备管口标高、压力等级、公称直径等是否和设备本体一致； 与仪表专业核对仪表配件数量、位号是否和图纸一致； 核对单线图与流程图的差距重点检查单线图是否有漏线问题；是否有吹扫、排凝遗漏问题；是否有管件遗漏问题；压力等级、管径是否有误；管线保温、保冷、非保温、保冷要求是否有误；阀门、法兰的配
2、对是否正确。 检查工艺流程图与管道特性表是否一致。 检查管道平面布置图与单线图、流程图是否有出入。 2. 绘制单线图 根据现场管道到货长度绘制单线图发现图纸问题统计焊接工作量为管道安装焊接工作提供原始资料。 3. 编制材料限额 编制材料限额领料单作为领料和备料的依据这是工程进展是否顺利的一个基本保证。 4. 编制试压方案 根据管道的压力等级及分布情况初步划分试压包试压包的绘制工作应尽可能在管线进入现场安装前完成。保证管线安装过程中使各试压包能够事先隔离避免加设了正式垫片造成垫片的浪费。 5. 编制管道吹洗方案 在管线试压前完成道理同上对需要预留管线冲洗进出口的位置进行预留不加设正式垫片。 2
3、施工过程技术质量管理 1. 预制场的管理 预制场的管理重点是标识管理、射线拍片的管理。 管线标识能够保证现场安装时管线能够对号入座因此标识尤为重要管线应标上管线号、焊口号、现场分布的大致位置对多个单元同时预制的单元号也要标上预制场较大有条件的则分区预制分区堆放避免混杂。 预制场射线拍片的原则是保证拍片后的管线进入现场前全部合格不合格的焊缝需及时返修并扩探完毕避免预制场和现场的交叉；其次所有需要射线检测的管线需摆放到独立的射线检测区避免与非探伤管线相混一是方便射线检测二是方便焊缝出现问题后查找。所有射线检测的焊口均需标记“合格”或“不合格”的标识2. 安装的管理 重点是技术人员要掌握现场安装的动
4、态保证施工人员手中的每一张单线图都能及时的进行了技术交底使施工人员正确理会图纸避免出现不必要的返工。 其次是管线内外的清洁度、管线配泵的_应力要求平时在检查过程中多留意、多提醒就足够了有经验的管工一般都能做到。 还要强调一点界区管线安装的管理一般原则“后施工的碰口”若要减少施工焊接工作量就需尽早安装界区管线出界区线；另外先施工的界区管线安装位置和尺寸必须到位不可出现如安装位置有偏差、立管不垂直的现象否则等后配管线施工完再想调整管线就晚了。 3. 焊接工作的管理 焊接管理是管道施工的重要管理工作。日常的焊接管理工作与其它焊接管理大同小异主要从焊工、焊材、焊接工艺、焊接环境上着手把好这几关就行了。
5、但有一点就是焊接资料则相对尤为重要了管道焊接资料是管道资料的原始积累的过程是_损检测工作和工作量统计的数据来源因此需要特别重视。管道焊接资料主要以管道焊接记录为主内容主要包括焊接日期管线编号焊口编号焊接参数焊接人员管径等焊接记录必须每天统计杜绝回忆保证资料的真实性和可追溯性为后续的_损检测工作做好基础。 4. _损检测的管理 _损检测工作是管道施工管理的又一项重要管理工作_损检测工作也是以日为单位进行的。同时还需正确理解_损检测这项工作不能简单的认为_损检测仅是为了完成焊缝射线检测的比例实际上_损检测是检测焊缝质量的一种手段因此每日的焊接口需及时委托进行射线检测及时了解焊缝的焊接质量对不合格的
6、及时分析原因迅速拿出可行的整改措施避免现场出现大量的不合格焊缝从而保证焊缝抽检的有效性也保证了焊缝的总体质量。_损检测工作需建立完善的台帐要以焊接记录为依托增加焊口委托单编号委托日期焊口合格情况缺陷性质反馈日报编号结果反馈日期返修后相应的扩探焊口焊口拍片后的关闭情况每日进行统计保证台帐的可追溯性和真实性。同时还根据焊口的关闭情况督促检测公司进行射线检测防止出现射线拍片过于滞后的问题。 5. 管道试压的管理 单纯从管道试压来讲简单：按试压包连接好管线管线充水打压三个工序其实管线试压的关键工作还是在于管线试压资料的整理主要包括单线图试压包流程图管线焊接记录管线射线探伤报告施工未完尾项清单（不影响试
7、压的）从上可以看出管线试压资料是平时资料的总结如果上述资料在平时工作中未能做完整 理清楚那在试压时再整理那就是不可能完成的任务从这点可以看出平时焊接、_损检测资料及时整理和清理的重要性和必要性。 管线试压主要流程： 划分试压包； 根据试压包整理施工尾项对影响试压的尾项抓紧施工完；检查管线支架的安装； 按照现场施工的焊口情况修改单线图（在平时也需及时进行修改）； 按照新版单线图统计拍片数量对不够比例的进行补拍（在平时工作中也需进行）； 清点返修扩探片情况数量不够的进行补拍（在平时工作中也需进行）； 检查现场的焊接外观质量； 对施工班组进行交底提前进行盲板的预制按照试压包进行盲板的安装； 准备好试
8、压泵、水源、压力表、上水临时管线达到上水条件； 准备好试压资料包括材料合格证、阀门试压资料、压力表合格证、射线探伤报告及上述资料等提交审查准备充水试压。 资料审查合格充水打压。 6. 管道冲洗的管理 管道冲洗工作相对简单我们的管线冲洗主要是为单机试运做准备的管道冲洗需要考虑的是冲洗管线的入口和出口的设置、冲洗水源点选择冲洗出入口的选择在前期编制吹洗方案时就已确定先主管后支管出入口不加正式垫片这基本_太多问题；水源点的选择则相对重要水源点最好能利用消防设施等公用工程水量足压力大冲洗工作非常方便但很多时候公用工程条件达不到因此我们要做的就是提前敦促公用工程的施工争取水源点的早日开通。 3 管道施工
9、员的管理 管道施工与储罐施工不同储罐施工比较单一而管道则不同主要表现在现场复杂多变可能出现的技术问题多另外管道施工的资料要求高“后补”行为在管道施工中根本行不通。因此管道施工员配置相对重要对管线施工量不大的小项目一人应能完成；大型项目则需配备两名施工员一人侧重于技术负责方案编制、单线图、材料、计划、现场出现的施工技术问题等一人负责统计工作主要包括焊接记录、_损检测结果工作量统计等现场出现的技术问题、焊接质量问题、材料问题还主要通过负责技术的人员进行分析解决。因此技术是主导统计是辅助相互配合各自才能全身心、自如的投入到各自的工作中去。对于更大型的项目还要再配置更多组施工员这样才会杜绝两手都要抓哪
10、只手也抓不好的弊病。 4 几点施工中容易出现的技术问题 管道焊缝上不得再次出现焊道诸如管托、支撑不得设置在焊道上； 管道末端的盲头长度不得大于管径的3倍否则不利于吹扫； 工艺介质的吹扫排凝口必须可以机械封堵如用盲板或丝堵封堵方便阀门失效后能及时封堵； 紧急切断阀应尽量靠近管进出料口安装； 孔板、流量计、变送器等安装需与电仪专业沟通保证安装质量符合仪表专业的要求； 特殊、成套管件到货变数较大除非有较大把握最好等设备成品到货后再进行配管；5 管线施工注意事项 有操作平台的成排阀门必须使阀门安装成直线保证平_装； 充分考虑管线试压、吹洗的需要所有后期需要拆卸的预留口必须安装涂抹黄油的临时垫片；包括需
11、要隔离的仪表件； 不需预留的管口在施工过程中需加正式垫片全部封闭防止遗漏同时也减少后期的工作量； 要考虑保温管线与其它构件的距离保证保温保冷等后续工序的施工； 安装任何管线设备都必须充分考虑阀门和设备的易操作性因此安装前需了解管线设备如何操作； 所有管线设备能降低的不往高施工方便今后的维护及操作尽量减少现场平台的设置施工时必须认真考虑这一点； 所有吹扫、排凝、支撑有条件的应尽量成直线确保管线安装的美观； 为了保证焊接质量每个焊工的首批焊口应能进行射线检测合格率较低的及时拿出解决办法； 未经试压的密封面垫片安装应重点把关； 需要修改配管的严禁切割已检测的焊道必须切割的需经过相关人员的确认； 重视施工尾项工艺管线主线施工是易施工、出形象的阶段但不能简单的认为主线施工完后续的工作量就少了尾项施工往往需要投入同样的精力不可小觑尾项施工； 尽早与业主进行沟通使其早期介入施工。 6 总结 总体感觉管道施工的要点就是“符合流程、满足用户”把握好这两点管线“三查四定”出现的问题就能少点返工的几率就能低点因此在管线施工过程中要牢牢掌握这样才能把工艺管线施工好同时争取效益的最大化。 第 8 页 共 8 页
