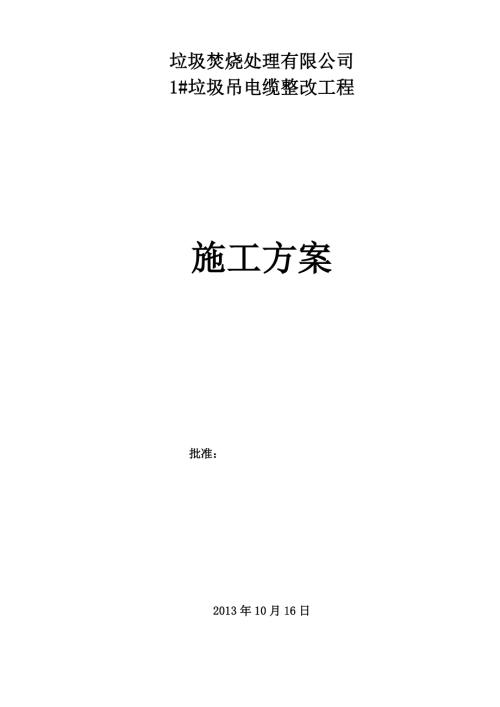

1、垃圾焚烧处理有限公司1#垃圾吊电缆整改工程施工方案批准：2013年10月16日复审：审核：编制： 文字校对： 打字： 目 录一、 工程概况二、 编制依据三、 主要工程量四、 施工准备五、 施工步骤六、 质量保证措施七、 进度保证措施八、 安全技术措施一、 工程概况1、工程名称： 1#垃圾吊电缆整改工程2、工程地点： 3、合同工作内容：a) 更换起升电机、大小车、抓斗电动机及风机电缆；b) 操纵室控制电缆规范化处理；c) 更换刹车及控制装置电缆；d) 更换大小车桥架滑车二、编制依据主要规程、规范、标准如下：1、建筑电气工程施工质量验收规范GB50303-20022、建筑工程施工质量验收统一标准G
2、B50300-20013、电气装置安装工程电气设备交接试验标准 GB50150-20064、电气装置安装工程电缆施工及验收规范 GB50168-20065、电气装置安装工程盘、柜及二次回路结线施工及验收规范 GB50171-20066、电气装置安装工程1kV 及以下配线工程施工及验收规范 GB50258-967、施工现场临时用电安全技术规范 JGJ46-20058、建筑工程施工现场供电用电安全规范 GB50194-1993三、 主要工程量序号工作内容数量备注1扁平电缆 201.5行程电缆200拆除后安装、二次搬运2成套端子箱3端子箱内控制线拆除后安装3扁平电缆 44 起升散热风机200拆除后安
3、装、二次搬运4扁平电缆 44 小车电机200拆除后安装、二次搬运5扁平电缆 44 大车电机1200拆除后安装、二次搬运6扁平电缆 44 大车电机2200拆除后安装、二次搬运7扁平电缆 202。5刹车电缆200拆除后安装、二次搬运8扁平电缆 316110200拆除后安装、二次搬运9扁平电缆 395200拆除后安装、二次搬运10圆电缆 31400拆除后安装、二次搬运11电缆头制作安装 395612电缆头制作安装 316+1101213电缆头制作安装 4*41614电缆头制作安装 441615热缩电缆中间头制作395616控制电缆头制安 202.53217控制电缆头制安 201.53618控制电缆头
4、制安 31819电动机检查接线 110KW 下120电动机检查接线 35KW 下121电动机检查接线 4KW 下122电动机检查接线 5.5KW 下123电动机检查接线 7.5KW 下224电缆滑车24拆除后更换25滑车铁链100拆除后更换26控制系统调试1注：更换线路。设备沿用旧有设备。四、施工准备1、施工前认真熟悉施工图纸和相关技术资料。1.1 施工图纸（包括垃圾吊电气系统图和端子接线图）1.2 电气安装工程相关规程规范及技术要求。1.3 电机刹车装置、限位行程等产品说明书。1.4 安全技术操作规程。2、现场人员配备：序号现场人员人数备注1技术负责12电工4持特种作业操作证3普工34架子工
5、2临时配置3、 工机具配备：序号工机具单位数量备 注1绝缘摇表 500V台12数字万用表台23钳形电流表台14梅花螺丝刀（100长）把45一字螺丝刀（100长）把46仪表螺丝刀 （梅花）把47仪表螺丝刀 （一字）把48活动扳手（12寸）把49活动扳手（8寸）把410叉口扳手（12-14）把411叉口扳手（14-17）把412钢丝钳把413斜口钳把214验电笔支215榔头 （2.5P）把216油性笔支1017麻绳 20米10018裁纸刀把419皮尺个120锯工个221架子管米20022跳板块2023氧气、乙炔及皮管割刀付124交流弧焊机台125工具包个526安全帽个1027安全带套10五、施工步
6、骤1、转运电缆及滑车根据施工图纸中电缆的型号和规格，清点电缆数量，编制电缆敷设计划，并从甲方库房中将电缆取出，采用人工或电动葫芦将电缆转运至1#垃圾吊投料口平台。转运前须先用500V绝缘摇表检查绝缘情况，合格后才进场转运工作。在检修车间对滑车进行处理，焊上用于固定链条的耳朵，将焊好的滑车及链条转运至1#垃圾吊投料口平台。2、搭设架管 因2#垃圾吊在施工期间仍正常使用，则根据垃圾处理有限公司的生产调度，在1#垃圾吊投料口附件搭设架子管，铺设跳板，以便后续的电缆拆除及更换工作。3、清点1#垃圾吊端子箱内接线根据施工图纸清点1#垃圾吊3个端子箱的接线，采用打码机对行车平台上的首个端子箱的进线进行从新
7、编号。边编号边将其绘制到记录本中，以便施工完后形成完整图纸。4、拆除端子箱，电缆和滑车端子箱内须保留的线全部清点并做好标记后，即可进行端子箱拆除。电缆、滑车和链条同时进行。拆除时注意保护，以便后期利用。拆除后，将电缆整理成堆，并组织人员将其转运到甲方库房内。5、安装新的滑车，在滑车上敷设电缆在行车电缆轨道上安装新的滑车，在滑车上敷设电缆。电缆敷设时先进行绝缘测试，测试合格后才可进行敷设。敷设电缆时应先大后小，先敷设电力电缆后敷设控制电缆，一根敷设并固定完后再敷设另一根。敷设时注意电缆应整齐规范，且各滑车之间的电缆长度一致，悬垂幅度相同。敷设电缆时注意要仔细核对电缆数量，避免出现漏放造成后期补放
8、电缆敷设并固定完成后拆除架子管。6、安装端子箱，新敷设的电缆进端子箱安装端子接线箱，新电缆进端子箱。根据施工图纸，现场制作电力电缆头和控制电缆头，对应图纸将线号穿到电缆上，校线合格后，将其接入端子箱对应端子上。7、电动机检查接线，系统调试对各电动机进行检查接线，核实相序，全面检查抱闸及刹车装置、大车及小车、提升机构上的限位开关，对须更换的予以更换。电气接线完成后，对系统予以带电调试。开展正常投料，检查垃圾吊的工作状况。调试合格后全面规范线路，对行车电缆予以工艺处理，挂牌及烫锡。所有工作结束后清理现场，并绘制竣工接线图纸。六、 质量保证措施1、施工过程的质量控制见下框图:2、质量保证措施：本工
9、程要求质量达到合格等级，即必须保证设计、施工、验收、产品质量、系统性能全优。为此，本工程的施工将以项目经理为龙头，坚持“质量第一”的方针，使工地上的每个工人都对质量重要地位有更深刻的认识，要从组织上、规范上、措施上、经济上给予保证，使质量与每个人的工资、奖金挂钩，确保质量全优。2.1所有施工人员必须持证上岗。2.2开工前，公司组织有关人员认真学习图纸要求、技术说明和涉及的各种标准。施工时，对工程质量严格把关，严格执行质量管理制度，坚持验收不合格项目不得进入下道工序，只能通过初检、复检、核检合格后才能进入下道工序。2.3服从工程监理对质量的监督管理，对隐蔽工程做到随工验收。验收合格后方能进行下道
10、施工。对施工中出现的质量问题必须整改。七、 进度保证措施1、中标后七天内做好施工前准备工作。包括：1.1编制工机具及材料需要计划。1.2 组织好施工人员，对人员进行技术交底及安全、文明生产教育。1.3 施工机具检查、维修、齐备，以保证正常施工。1.4准备工作完成后，组织人员进场，开始作业。同时按现场施工管理要求，由项目经理负责下达施工任务书。八、 安全技术措施建立健全的各级安全责任制，按工区工程分片包干，责任到人，为确保“无重伤，无死亡，无重大设备事故，无火灾事故”的目的，教育全体职工切实遵守现场的各种安全规程。正确使用个人安全用品，进入现场须带安全帽，统一着装，禁止光脚、酒后上班。二米以上悬空作业要系安全带。高空作业不准往上、往下乱抛材料和工具等物件，建筑垃圾等要及时收集运走。坚持安全施工奖罚制度，对违章指挥有权拒绝执行，并有责任制止他人违章作业。电动机械设备必须有可靠有效的接零保护及重复接地装置，接地电阻应小于4欧姆，手持电动工具必须安装漏电保护装置。梯子不能断档，不得任意接长或垫高使用。人字梯上端连接牢靠，根部应有防滑措施。焊接要有审批手续，施焊前要清除周围的易燃物，现场工作必须符合防火要求，严格执行现场防火制度，焊机二次线要尽量缩短距离使用，焊把线要求绝缘良好，接头牢固。
