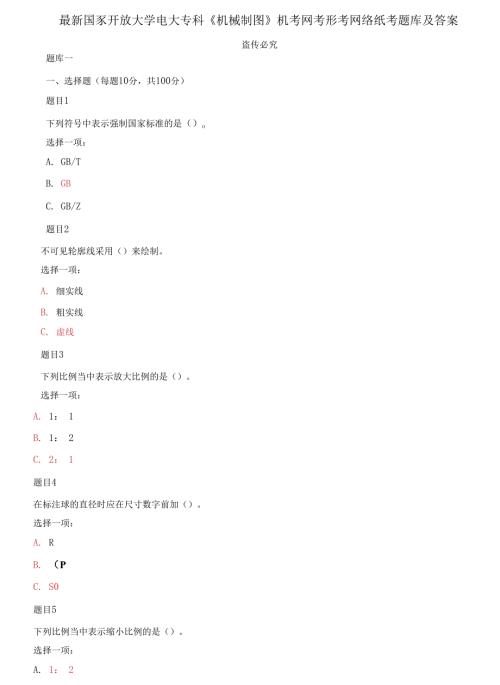

1、最新国豕开放大学电大专科机械制图机考网考形考网络纸考题库及答案盗传必究题库一一、选择题（每题10分，共100分）题目1下列符号中表示强制国家标准的是（）o选择一项：A. GB/TB. GBC. GB/Z题目2不可见轮廓线采用（）来绘制。选择一项：A. 细实线B. 粗实线C. 虚线题目3下列比例当中表示放大比例的是（）。选择一项：A. 1： 1B. 1： 2C. 2： 1题目4在标注球的直径时应在尺寸数字前加（）。选择一项：A. RB. （PC. S0题目5下列比例当中表示缩小比例的是（）。选择一项：A. 1： 2B. 1： 1C. 2： 1题目6机械制图中一般不标注单位，默认单位是()。 选择
2、一项：A. cmB. mC. mm题目7下列尺寸正确标注的图形是()。选择一项：题目8下列缩写词中表示均布的意思的是()。选择一项：A. SRB. EQSc. c题目9角度尺寸在标注时，文字一律（）书写。选择一项：A. 水平B. 垂直C. 倾斜题目10标题栏一般位于图纸的（）。选择一项：A. 右上B. 左下角C. 右下角题库二一、选择题（每题6分，共60分）根据图1所示AB、CD直线和P、Q平面，选择回答如下题:题目1AB、CD直线的正面投影应标记为（）。选择一项:AB、CD题目2AB、CD直线的水平投影应标记为（）。选择一项:A. a b、 c dB. ab cdC. AB、 CDD. a
3、b、c d”题目3AB、CD直线的侧面投影应标记为（）o选择一项：A. AB、 CDB. a” b”、c” d”C. a? b c，dD.ab、cd题目4P、Q平面的正面投影应标记为（）o选择一项：A. P、QB. p”、q”C. p qD. p、q题目5P、Q平面的水平投影应标记为（）o选择一项：A. p”、q”B. p qC. P、QD. p、q题目6P、Q平面的侧面投影应标记为（ ）o选择一项：A. p qB. p”、qC. P、QD. p、q题目7直线AB的侧面投影具有积聚性，因此称之为（）o选择一项：A. 侧平线B. 正垂线C. 侧垂线D. 铅垂线题目8直线CD在侧面投影面上的投影反
4、映实长，因此称之为（）o选择一项：A. 正平线B. 侧平线C. 水平线D. 一般位置直线或倾斜线题目9平面P在侧面投影面上的投影具有积聚性，因此称之为（）o选择一项：A. 铅垂面B. 一般位置平面C. 侧垂面D. 正垂面题目10平面Q在（）面上的投影反映实形，因此称之为侧平面。选择一项：A. ，般位置B. 水平投影C. 正面投影D. 侧面投影根据图2所示切割体的正面投影和水平投影，判断（1） （9）问题的正确与否，根据图3,判断（10） 问题的正确与否。题目11其基本体是圆柱体。（） 选择一项：对错题目12圆柱体上有通孔，通孔是方形孔。（） 选择一项：对错题目13只用了一个平面来切割该圆柱体。
5、选择一项：对错题目14切割圆柱体的平面是正垂面。（） 选择一项:对错 题目15其侧面投影的转向轮廓线为曲线。（）选择一项：对错题目16其侧面投影的转向廓线为直线。（）选择一项：对错题目17用正垂面来切割圆柱体外表面，其截交线的侧面投影反映实形。（）选择一项：对错题目18用正垂面来切割圆柱体外表面，其截交线的侧面投影为椭圆弧。（）选择一项：对错题目19用正垂面切割圆柱体内表面，其截交线的侧面投影为不完整的平行四边形。（）选择一项：对错题目20图3侧面投影正确。（）选择一项：对错题库三一、根据下图所示组合体，回答如下问题。该组合体可分解为（）较简单的几何形体。选择一项或多项：A. 凸台B. 竖立圆
6、管C. 四孔底板D. 前面带孔的空心圆柱，且空心圆柱上而不通E. 肋板题目2还未回答满分25. 00未标记标记题目题干该组合体的组成体间的组成形式有（）o选择一项或多项：A. 相交叠加式B. 截切式C. 支承板相交D. 堆砌叠加式E. 相切叠加二、根据下图所示组合体，回答如下问题。& I山I面口I题目3该组合体可分解为()较简单的几何形体。选择一项或多项：A. 肋板B. 左右双孔底板C. 凸台D. 卧式半圆管E. 半拱形带孔立板题目4该组合体的组成形式错误说法有()。选择一项或多项：A. 截切式B. 支承板相交C. 堆砌叠加式D. 相交叠加式E. 相切叠加题库四一、多选题(每题20分，共100
7、分)题目1该组合体主视图采用半剖视图的原因为()。选择一项或多项：A. 左视图前后结构对称B. 主视图左右结构对称C. 俯视图前后结构对称D. 内外结构均需要表达E. 主视图上下结构对称题目2该组合体左视图应采用半剖视图的原因为（）o选择一项或多项：A. 主视图左右结构对称B. 内外结构均需要表达C. 左视图前后结构对称D. 主视图上下结构对称E. 俯视图前后结构对称 题目3图5是图4的左视图，采用半剖视图画法，画正确的部分有（）o选择一项或多项:A.底板B.肋板C.剖面线D.相贯线，截交线E. 圆柱，圆柱孔转向轮廓线题目4 该组合体主视图采用局部视图的原因为（向I山I 6选择一项或多项:A.
8、内外结构均需要表达B.只有局部的内部结构需要表达C.俯视图前后结构对称D.主视图上下结构对称E.左视图前后结构对称题目5 该组合体左视图采用全剖视图的原因为（选择一项或多项:A. 内部结构需要表达B. 左视图前后结构对称C. 俯视图前后结构对称D. 外部结构已在其他视图中表达清楚E. 主视图上下结构对称题库五读懂下图，回答下面问题。C32S650Ra63题目1 该图所示为(A)类零件，采用一个(B)表达，并且是(C)视图。该零件轴向长为(D),最大直径 为(E)o左端部分直径为70,轴向长度为(F)的圆柱，有倒角；右端部分是公称直径为50的(G)螺 纹，有倒角；通孔直径为(H),该零件中表面粗
9、糙度最高为(K),最低为(L)A. 轴套B. 主视图C. 全剖D. 65E. 70F. 25G. 普通粗牙H. 30I. 普通细牙J. 轮盘K. 1.6L. 12.5题目2该零件尺寸主基准是轴心线和（）o选择一项：A. 左端面B. 通孔C. 右端面D. 圆柱表面题目3通孔倒角部分尺寸由是（）确定。选择一项：A. p 70 和 25B. p 30 和 65C. （p40 和 5D. 3 和 60题目4图中C3的含义是指45倒角的（）为3。选择一项：A. 直角边长度B. 倒角半径C. 直角斜边D. 倒角直径题目5图中表面粗糙度评定参数Ra的含义为（）o选择一项：A. 评定长度B. 取样长度C. 轮廓算术平均偏差D. 轮廓最大高度
